1. UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA
ANTONIO JOSE DE SUCRE
VICERRECTORADO “LUIS CABALLERO MEJIAS”
NÚCLEO CHARALAVE
ESTRUCTURA DE LOS
MATERIALES
Ing. Beliana Gómez de Cabello

2. ESTRUCTURA DEL ÀTOMO
EL ÁTOMO es la unidad estructural básica de los
elementos. Consta esencialmente de tres partículas
sub-atómicas fundamentales
Neutrones (neutra)
Protones carga (+)
Núcleo
Electrones carga (-)
Ing. Beliana Gómez de Cabello

3. Modelo de Bohr
 El átomo es un pequeño
sistema solar con un núcleo
en el centro y electrones
moviéndose alrededor del
núcleo en orbitas circulares
bien definidas.
 Cada órbita tiene una
energía asociada siendo las
más cercanas al núcleo, las
de menor energía
Ing. Beliana Gómez de Cabello

4. Las deficiencias del modelo de Bohr fueron
suplidas por el modelo atómico de la mecánica
cuántica.
En este modelo el electrón presenta características
tanto de onda como de partícula. El electrón ya no
es considerado como una partícula que se mueve
en un orbital discreto.
Su posición pasa a ser considerada como la
probabilidad de encontrar un electrón en un lugar
próximo del núcleo.
Ing. Beliana Gómez de Cabello

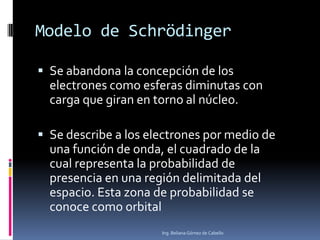

5. Modelo de Schrödinger
 Se abandona la concepción de los
electrones como esferas diminutas con
carga que giran en torno al núcleo.
 Se describe a los electrones por medio de
una función de onda, el cuadrado de la
cual representa la probabilidad de
presencia en una región delimitada del
espacio. Esta zona de probabilidad se
conoce como orbital
Ing. Beliana Gómez de Cabello

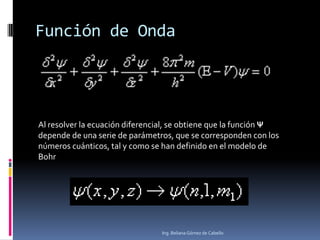

6. Función de Onda
Al resolver la ecuación diferencial, se obtiene que la función Ψ
depende de una serie de parámetros, que se corresponden con los
números cuánticos, tal y como se han definido en el modelo de
Bohr
Ing. Beliana Gómez de Cabello

7. Orbitales s
FORMA CIRCULAR
S proviene de SHARP (Nítido)
Ing. Beliana Gómez de Cabello

8. Orbitales p
FORMA SEMICIRCULAR ACHATADA
P proviene de PRINCIPAL
Ing. Beliana Gómez de Cabello

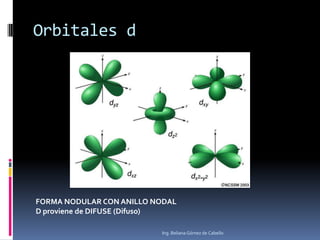

9. Orbitales d
FORMA NODULAR CON ANILLO NODAL
D proviene de DIFUSE (Difuso)
Ing. Beliana Gómez de Cabello

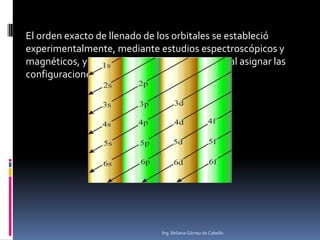

10. El orden exacto de llenado de los orbitales se estableció
experimentalmente, mediante estudios espectroscópicos y
magnéticos, y es el orden que debemos seguir al asignar las
configuraciones electrónicas a los elementos.
Ing. Beliana Gómez de Cabello

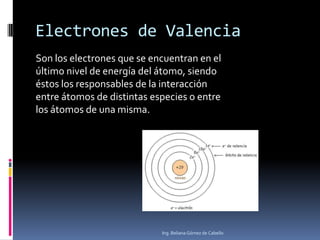

11. Electrones de Valencia
Son los electrones que se encuentran en el
último nivel de energía del átomo, siendo
éstos los responsables de la interacción
entre átomos de distintas especies o entre
los átomos de una misma.
Ing. Beliana Gómez de Cabello

12. Enlace
Se define como la fuerza que mantiene juntos a
grupos de dos o más átomos y hace que
funcionen como unidad
Tipos de Enlace
 Enlace Iónico
 Enlace Covalente
 Enlace Metálico
 Enlace de Van der Waals
Ing. Beliana Gómez de Cabello

13. Enlace Iónico
 Unión de átomos que tiendan a ceder
electrones con facilidad (metales), con otros
que tiendan a aceptarlos fácilmente (no
metales)
Ing. Beliana Gómez de Cabello

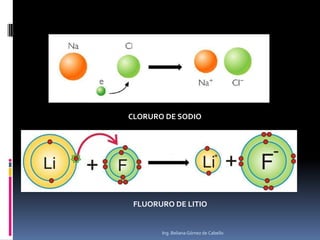

14. CLORURO DE SODIO
FLUORURO DE LITIO
Ing. Beliana Gómez de Cabello

15. Enlace Covalente
 Compartición de electrones de valencia de
dos átomos adyacentes
METANO
109.5 º
Ing. Beliana Gómez de Cabello

16. AGUA
104.5 º
Ing. Beliana Gómez de Cabello

17. Enlace Metálico
Los electrones de valencia pasan a ser electrones
“libres”, que presentan la misma probabilidad de
asociarse a un gran número de átomos vecinos y
forman una nube electrónica .
Ing. Beliana Gómez de Cabello

18. Enlaces Secundarios
Son considerados como enlaces más débiles,
entre ellos se destacan:
Enlaces de Van der Waals
Es la fuerza atractiva o repulsiva entre moléculas
(o entre partes de una misma molécula) causada
por correlaciones en las polarizaciones fluctuantes
de partículas cercanas.
Ing. Beliana Gómez de Cabello

19. Fuerzas Dipolo - Dipolo
Cuando dos moléculas polares (dipolo) se
aproximan, se produce una atracción entre el
polo positivo de una de ellas y el negativo de la
otra
Ing. Beliana Gómez de Cabello

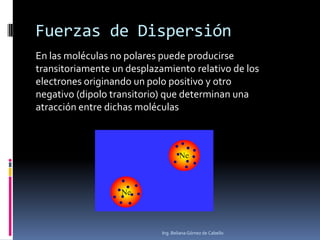

20. Fuerzas de Dispersión
En las moléculas no polares puede producirse
transitoriamente un desplazamiento relativo de los
electrones originando un polo positivo y otro
negativo (dipolo transitorio) que determinan una
atracción entre dichas moléculas
Ing. Beliana Gómez de Cabello

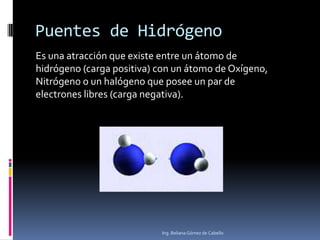

21. Puentes de Hidrógeno
Es una atracción que existe entre un átomo de
hidrógeno (carga positiva) con un átomo de Oxígeno,
Nitrógeno o un halógeno que posee un par de
electrones libres (carga negativa).
Ing. Beliana Gómez de Cabello

22. Niveles de Arreglo Atómico
Sin orden
• En los átomos de los
gases no existe
orden, los átomos
llenan
aleatoriamente el
espacio donde se
encuentra confinado
el gas.
Orden de Corto
Alcance
Orden de Largo
Alcance
• El arreglo espacial de
los átomos se
extiende sólo a los
vecinos más
cercanos de dicho
átomo.
• El arreglo atómico
espacial se extiende
por todo el material.
Los átomos forman
un patrón
repetitivo, regular, en
forma de red.
Ing. Beliana Gómez de Cabello

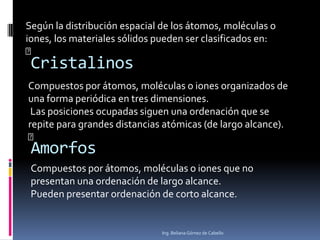

23. Según la distribución espacial de los átomos, moléculas o
iones, los materiales sólidos pueden ser clasificados en:
􀂄
Cristalinos
Compuestos por átomos, moléculas o iones organizados de
una forma periódica en tres dimensiones.
Las posiciones ocupadas siguen una ordenación que se
repite para grandes distancias atómicas (de largo alcance).
􀂄
Amorfos
Compuestos por átomos, moléculas o iones que no
presentan una ordenación de largo alcance.
Pueden presentar ordenación de corto alcance.
Ing. Beliana Gómez de Cabello

24. Estructura Cristalina
Es la forma geométrica como átomos, moléculas o iones se
encuentran espacialmente ordenados .
El menor grupo de átomos representativo de una determinada
estructura cristalina se denomina CELDA UNITARIA.
Ing. Beliana Gómez de Cabello

25. Parámetros de Red
 La longitud de las tres aristas del paralelepípedo
 Los tres ángulos entre las aristas.
Ing. Beliana Gómez de Cabello

26. Sistemas Cristalinos
 Aunque existen 14 posibles celdas
cristalinas, Existen siete combinaciones
diferentes en las cuales están agrupadas en
dependencia de los parámetros de red. Cada
una de esas combinaciones constituye un
sistema cristalino
Ing. Beliana Gómez de Cabello

27. Redes de Bravais
Una red de Bravais es
un arreglo infinito de
puntos discretos
(puntos de red) con
un ordenamiento y
orientación, que
parece exactamente
la misma, desde
cualquier punto de
observación.
Ing. Beliana Gómez de Cabello

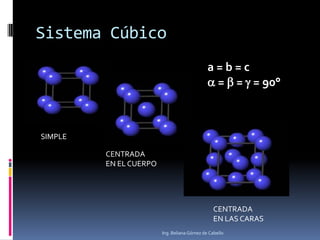

28. Sistema Cúbico
a=b=c
 =  =  = 90°
SIMPLE
CENTRADA
EN EL CUERPO
CENTRADA
EN LAS CARAS
Ing. Beliana Gómez de Cabello

29. Sistema Tetragonal
a=bc
 =  =  = 90°
SIMPLE
CENTRADA
EN EL CUERPO
Ing. Beliana Gómez de Cabello

30. Sistema Ortorrómbico
a  b c
 =  =  = 90°
SIMPLE
CENTRADA
EN EL CUERPO
CENTRADA
EN LAS CARAS
CENTRADA
EN LAS BASES
Ing. Beliana Gómez de Cabello

31. Sistema Monoclínico
abc
 =  = 90°  
SIMPLE
CENTRADA
EN LAS BASES
Ing. Beliana Gómez de Cabello

32. Sistema Triclínico
abc

Sistema Romboédrico
a=b=c
 =  =   90°
Ing. Beliana Gómez de Cabello

33. Sistema Hexagonal
a=bc
 =  = 90°
 = 120°
Ing. Beliana Gómez de Cabello

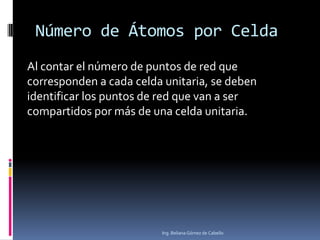

34. Número de Átomos por Celda
Al contar el número de puntos de red que
corresponden a cada celda unitaria, se deben
identificar los puntos de red que van a ser
compartidos por más de una celda unitaria.
Ing. Beliana Gómez de Cabello

35. Número de Átomos por Celda
C. SIMPLE
C. CENTRADA EN LAS CARAS
Ing. Beliana Gómez de Cabello

36. Dirección Compacta
 Las direcciones en la celda unitaria a lo largo
de las cuales los átomos están en contacto
continuo. Es posible determinar
geométricamente la longitud de la
dirección, en función de los parámetros de
red y encontrar una relación entre éstos y los
radios atómicos
Ing. Beliana Gómez de Cabello

37. Dirección Compacta
BCC
FCC
Ing. Beliana Gómez de Cabello

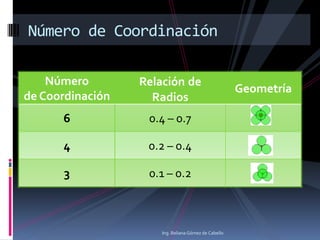

38. Número de Coordinación
Número
de Coordinación
Relación de
Radios
6
0.4 – 0.7
4
0.2 – 0.4
3
0.1 – 0.2
Ing. Beliana Gómez de Cabello
Geometría

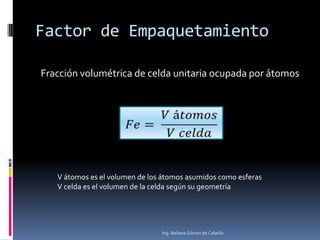

39. Factor de Empaquetamiento
Fracción volumétrica de celda unitaria ocupada por átomos
V átomos es el volumen de los átomos asumidos como esferas
V celda es el volumen de la celda según su geometría
Ing. Beliana Gómez de Cabello

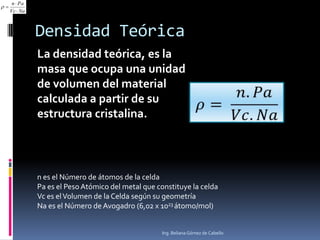

40. 
n  Pa
Vc  Na
Densidad Teórica
La densidad teórica, es la
masa que ocupa una unidad
de volumen del material
calculada a partir de su
estructura cristalina.
n es el Número de átomos de la celda
Pa es el Peso Atómico del metal que constituye la celda
Vc es el Volumen de la Celda según su geometría
Na es el Número de Avogadro (6,02 x 1023 átomo/mol)
Ing. Beliana Gómez de Cabello

41. Coordenadas de un punto
en la Celda Unitaria
Ing. Beliana Gómez de Cabello

42. Dirección Cristalográfica
Una dirección cristalográfica está definida por un vector, el
cual está delimitado por dos puntos, para denotarla se
utilizan los INDICE S DE MILLER, que son números enteros
correspondientes a las tres direcciones cartesianas
Ing. Beliana Gómez de Cabello

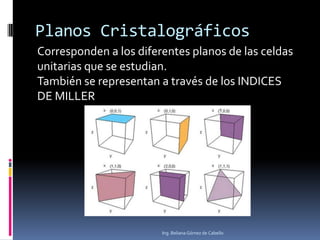

43. Planos Cristalográficos
Corresponden a los diferentes planos de las celdas
unitarias que se estudian.
También se representan a través de los INDICES
DE MILLER
Ing. Beliana Gómez de Cabello

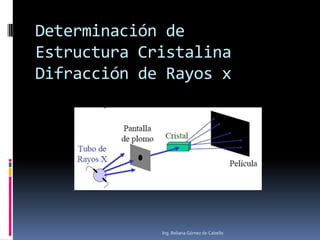

44. Determinación de
Estructura Cristalina
Difracción de Rayos x
Ing. Beliana Gómez de Cabello

45. Difracción de Rayos x
Ing. Beliana Gómez de Cabello

46. Difracción de Rayos x
Patrón de difracción de Rayos x
de Cristales de Aluminio
Patrón de difracción de Rayos x
de Aleacion de Aluminio Manganeso
Ing. Beliana Gómez de Cabello

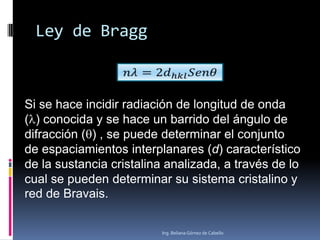

47. Ley de Bragg
Si se hace incidir radiación de longitud de onda
(l) conocida y se hace un barrido del ángulo de
difracción (q) , se puede determinar el conjunto
de espaciamientos interplanares (d) característico
de la sustancia cristalina analizada, a través de lo
cual se pueden determinar su sistema cristalino y
red de Bravais.
Ing. Beliana Gómez de Cabello

48. Cada vez que el ángulo (q) es tal que se cumple la condición
de difracción dada por la ecuación de Bragg, se encuentra un
“pico” de difracción. (Difractograma del KI)
Ing. Beliana Gómez de Cabello

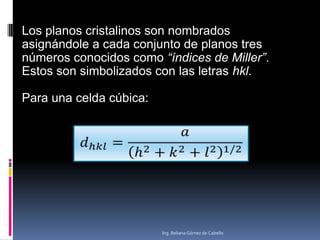

49. Los planos cristalinos son nombrados
asignándole a cada conjunto de planos tres
números conocidos como “índices de Miller”.
Estos son simbolizados con las letras hkl.
Para una celda cúbica:
Ing. Beliana Gómez de Cabello

50. Defectos en la
Estructura Cristalina
 Puntuales
 De línea
 Bidimensionales
Ing. Beliana Gómez de Cabello

51. Defectos Puntuales
VACANCIAS
DEFECTOS INTERSTICIALES
Ing. Beliana Gómez de Cabello

52. Defectos Puntuales
IMPUREZAS
Ing. Beliana Gómez de Cabello

53. Defectos Puntuales
FRENKEL
SCHOTTKY
Ing. Beliana Gómez de Cabello

54. Defectos de Línea
 Son defectos que dan lugar a una distorsión
de la red centrada en torno a una línea
DISLOCACION DE BORDE
Ing. Beliana Gómez de Cabello

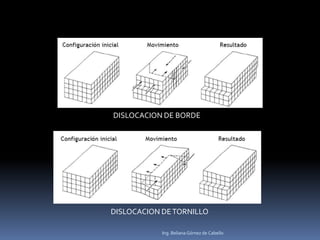

55. DISLOCACION DE BORDE
DISLOCACION DE TORNILLO
Ing. Beliana Gómez de Cabello

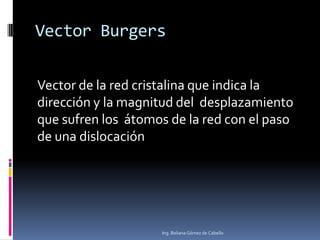

56. Vector Burgers
Vector de la red cristalina que indica la
dirección y la magnitud del desplazamiento
que sufren los átomos de la red con el paso
de una dislocación
Ing. Beliana Gómez de Cabello

57. Defectos Bidimensionales
Ing. Beliana Gómez de Cabello

58. MACLAS
Ing. Beliana Gómez de Cabello
