El documento describe la estructura atómica y los tipos de enlaces entre átomos. Explica que el átomo está compuesto de protones, neutrones y electrones, y que los modelos atómicos han evolucionado de un modelo planetario a uno cuántico. También describe los diferentes tipos de enlaces como iónico, covalente y metálico, así como los defectos en la estructura cristalina de los materiales.

1. ESTRUCTURA DE LOS
MATERIALES
UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA
ANTONIO JOSE DE SUCRE
VICERRECTORADO “LUISCABALLERO MEJIAS”
NÚCLEOCHARALAVE
Ing. Beliana Gómez de Cabello

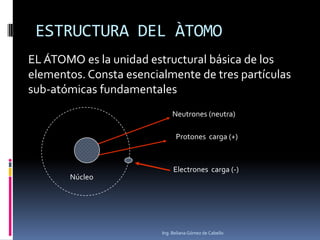

2. ESTRUCTURA DEL ÀTOMO
EL ÁTOMO es la unidad estructural básica de los
elementos. Consta esencialmente de tres partículas
sub-atómicas fundamentales
Neutrones (neutra)
Electrones carga (-)
Protones carga (+)
Núcleo
Ing. Beliana Gómez de Cabello

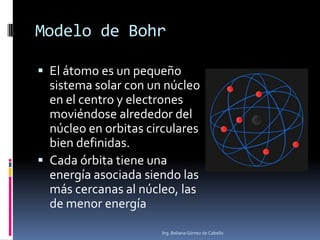

3. Modelo de Bohr
 El átomo es un pequeño
sistema solar con un núcleo
en el centro y electrones
moviéndose alrededor del
núcleo en orbitas circulares
bien definidas.
 Cada órbita tiene una
energía asociada siendo las
más cercanas al núcleo, las
de menor energía
Ing. Beliana Gómez de Cabello

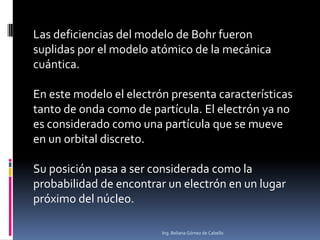

4. Las deficiencias del modelo de Bohr fueron
suplidas por el modelo atómico de la mecánica
cuántica.
En este modelo el electrón presenta características
tanto de onda como de partícula. El electrón ya no
es considerado como una partícula que se mueve
en un orbital discreto.
Su posición pasa a ser considerada como la
probabilidad de encontrar un electrón en un lugar
próximo del núcleo.
Ing. Beliana Gómez de Cabello

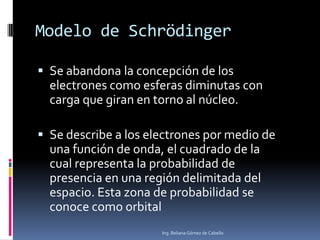

5. Modelo de Schrödinger
 Se abandona la concepción de los
electrones como esferas diminutas con
carga que giran en torno al núcleo.
 Se describe a los electrones por medio de
una función de onda, el cuadrado de la
cual representa la probabilidad de
presencia en una región delimitada del
espacio. Esta zona de probabilidad se
conoce como orbital
Ing. Beliana Gómez de Cabello

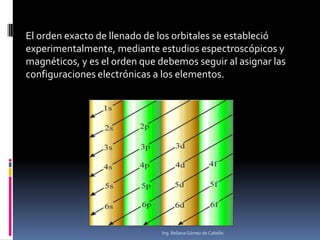

6. El orden exacto de llenado de los orbitales se estableció
experimentalmente, mediante estudios espectroscópicos y
magnéticos, y es el orden que debemos seguir al asignar las
configuraciones electrónicas a los elementos.
Ing. Beliana Gómez de Cabello

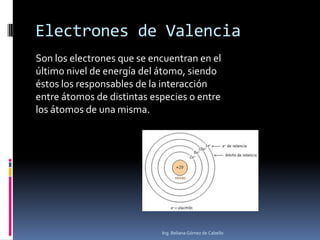

7. Electrones de Valencia
Son los electrones que se encuentran en el
último nivel de energía del átomo, siendo
éstos los responsables de la interacción
entre átomos de distintas especies o entre
los átomos de una misma.
Ing. Beliana Gómez de Cabello

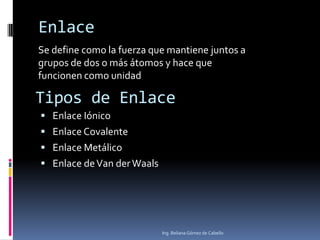

8. Ing. Beliana Gómez de Cabello
Se define como la fuerza que mantiene juntos a
grupos de dos o más átomos y hace que
funcionen como unidad
Enlace
Tipos de Enlace
 Enlace Iónico
 Enlace Covalente
 Enlace Metálico
 Enlace deVan derWaals

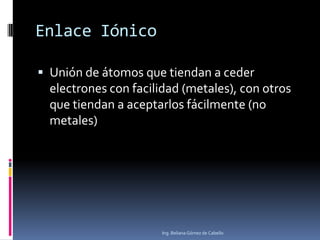

9. Enlace Iónico
 Unión de átomos que tiendan a ceder
electrones con facilidad (metales), con otros
que tiendan a aceptarlos fácilmente (no
metales)
Ing. Beliana Gómez de Cabello

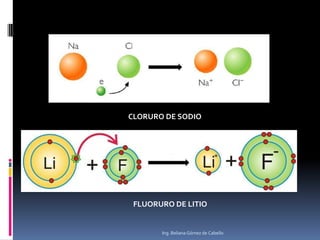

10. CLORURO DE SODIO
FLUORURO DE LITIO
Ing. Beliana Gómez de Cabello

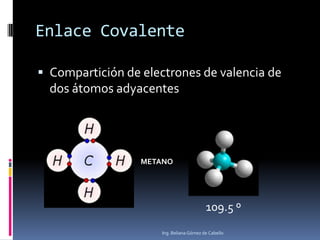

11. Enlace Covalente
 Compartición de electrones de valencia de
dos átomos adyacentes
109.5 º
METANO
Ing. Beliana Gómez de Cabello

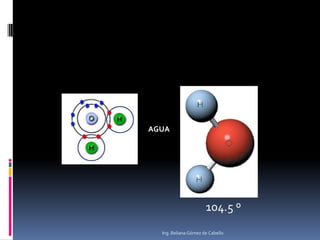

12. AGUA
104.5 º
Ing. Beliana Gómez de Cabello

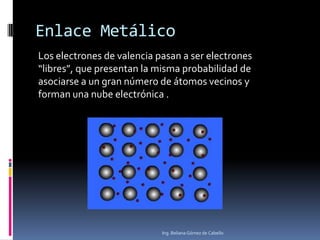

13. Enlace Metálico
Los electrones de valencia pasan a ser electrones
“libres”, que presentan la misma probabilidad de
asociarse a un gran número de átomos vecinos y
forman una nube electrónica .
Ing. Beliana Gómez de Cabello

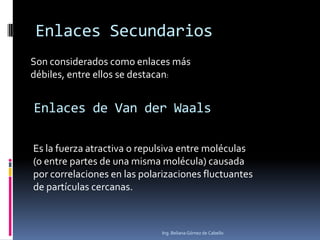

14. Enlaces Secundarios
Es la fuerza atractiva o repulsiva entre moléculas
(o entre partes de una misma molécula) causada
por correlaciones en las polarizaciones fluctuantes
de partículas cercanas.
Ing. Beliana Gómez de Cabello
Son considerados como enlaces más
débiles, entre ellos se destacan:
Enlaces de Van der Waals

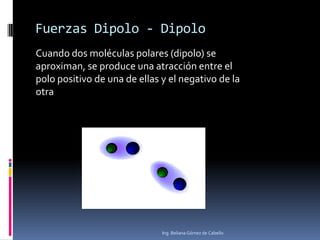

15. Fuerzas Dipolo - Dipolo
Cuando dos moléculas polares (dipolo) se
aproximan, se produce una atracción entre el
polo positivo de una de ellas y el negativo de la
otra
Ing. Beliana Gómez de Cabello

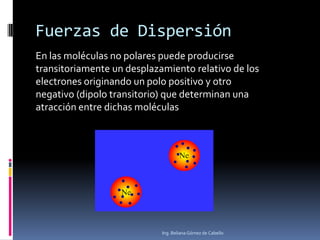

16. Fuerzas de Dispersión
En las moléculas no polares puede producirse
transitoriamente un desplazamiento relativo de los
electrones originando un polo positivo y otro
negativo (dipolo transitorio) que determinan una
atracción entre dichas moléculas
Ing. Beliana Gómez de Cabello

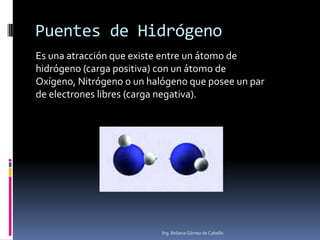

17. Puentes de Hidrógeno
Es una atracción que existe entre un átomo de
hidrógeno (carga positiva) con un átomo de
Oxígeno, Nitrógeno o un halógeno que posee un par
de electrones libres (carga negativa).
Ing. Beliana Gómez de Cabello

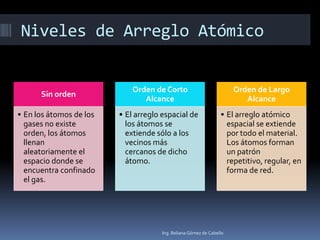

18. Niveles de Arreglo Atómico
Ing. Beliana Gómez de Cabello
Sin orden
• En los átomos de los
gases no existe
orden, los átomos
llenan
aleatoriamente el
espacio donde se
encuentra confinado
el gas.
Orden de Corto
Alcance
• El arreglo espacial de
los átomos se
extiende sólo a los
vecinos más
cercanos de dicho
átomo.
Orden de Largo
Alcance
• El arreglo atómico
espacial se extiende
por todo el material.
Los átomos forman
un patrón
repetitivo, regular, en
forma de red.

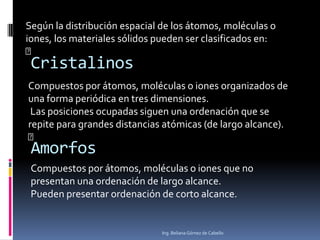

19. Según la distribución espacial de los átomos, moléculas o
iones, los materiales sólidos pueden ser clasificados en:
􀂄
Cristalinos
Compuestos por átomos, moléculas o iones organizados de
una forma periódica en tres dimensiones.
Las posiciones ocupadas siguen una ordenación que se
repite para grandes distancias atómicas (de largo alcance).
􀂄
Amorfos
Compuestos por átomos, moléculas o iones que no
presentan una ordenación de largo alcance.
Pueden presentar ordenación de corto alcance.
Ing. Beliana Gómez de Cabello

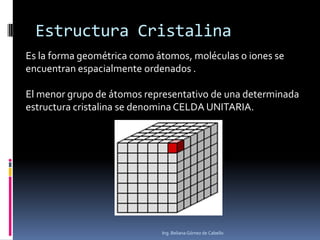

20. Estructura Cristalina
Es la forma geométrica como átomos, moléculas o iones se
encuentran espacialmente ordenados .
El menor grupo de átomos representativo de una determinada
estructura cristalina se denomina CELDA UNITARIA.
Ing. Beliana Gómez de Cabello

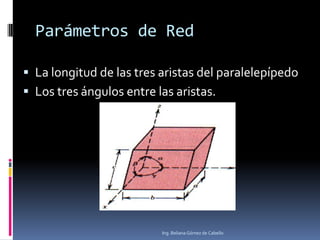

21. Parámetros de Red
 La longitud de las tres aristas del paralelepípedo
 Los tres ángulos entre las aristas.
Ing. Beliana Gómez de Cabello

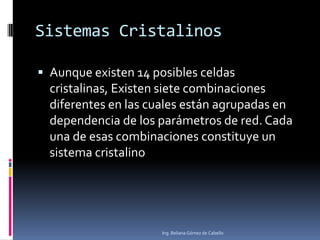

22. Sistemas Cristalinos
 Aunque existen 14 posibles celdas
cristalinas, Existen siete combinaciones
diferentes en las cuales están agrupadas en
dependencia de los parámetros de red. Cada
una de esas combinaciones constituye un
sistema cristalino
Ing. Beliana Gómez de Cabello

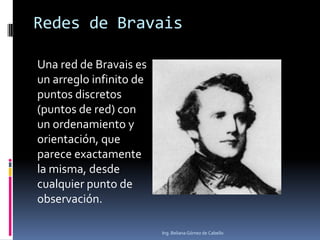

23. Redes de Bravais
Ing. Beliana Gómez de Cabello
Una red de Bravais es
un arreglo infinito de
puntos discretos
(puntos de red) con
un ordenamiento y
orientación, que
parece exactamente
la misma, desde
cualquier punto de
observación.

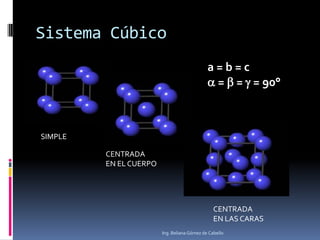

24. Sistema Cúbico
SIMPLE
CENTRADA
EN EL CUERPO
CENTRADA
EN LAS CARAS
Ing. Beliana Gómez de Cabello
a = b = c
 =  =  = 90°

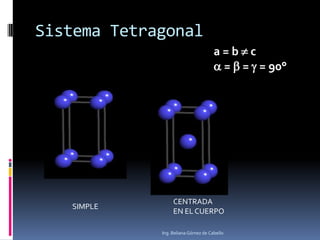

25. Sistema Tetragonal
SIMPLE
CENTRADA
EN EL CUERPO
Ing. Beliana Gómez de Cabello
a = b  c
 =  =  = 90°

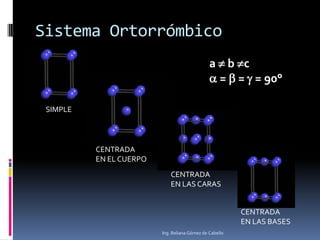

26. Sistema Ortorrómbico
Ing. Beliana Gómez de Cabello
SIMPLE
CENTRADA
EN EL CUERPO
CENTRADA
EN LAS CARAS
CENTRADA
EN LAS BASES
a  b c
 =  =  = 90°

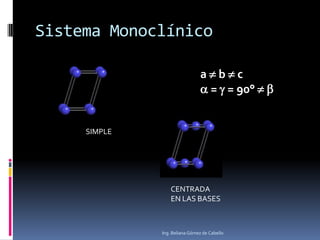

27. Sistema Monoclínico
SIMPLE
CENTRADA
EN LAS BASES
Ing. Beliana Gómez de Cabello
a  b  c
 =  = 90°  

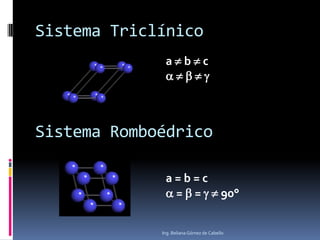

28. Sistema Triclínico
Ing. Beliana Gómez de Cabello
a  b  c
    
Sistema Romboédrico
a = b = c
 =  =   90°

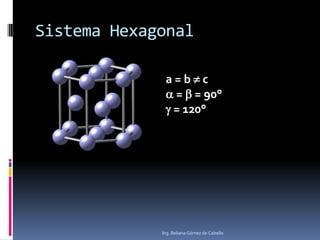

29. Sistema Hexagonal
Ing. Beliana Gómez de Cabello
a = b  c
 =  = 90°
 = 120°

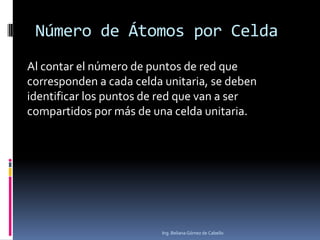

30. Número de Átomos por Celda
Ing. Beliana Gómez de Cabello
Al contar el número de puntos de red que
corresponden a cada celda unitaria, se deben
identificar los puntos de red que van a ser
compartidos por más de una celda unitaria.

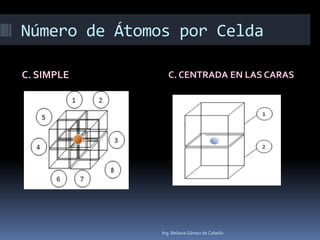

31. Número de Átomos por Celda
C. SIMPLE C. CENTRADA EN LAS CARAS
Ing. Beliana Gómez de Cabello

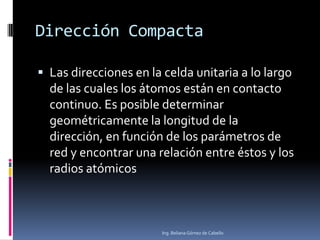

32. Dirección Compacta
 Las direcciones en la celda unitaria a lo largo
de las cuales los átomos están en contacto
continuo. Es posible determinar
geométricamente la longitud de la
dirección, en función de los parámetros de
red y encontrar una relación entre éstos y los
radios atómicos
Ing. Beliana Gómez de Cabello

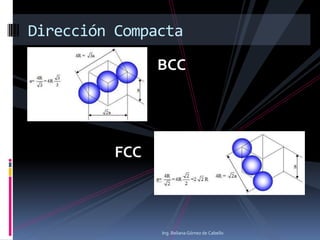

33. Ing. Beliana Gómez de Cabello
Dirección Compacta
BCC
FCC

34. Factor de Empaquetamiento
Fracción volumétrica de celda unitaria ocupada por átomos
Ing. Beliana Gómez de Cabello
V átomos es el volumen de los átomos asumidos como esferas
V celda es el volumen de la celda según su geometría

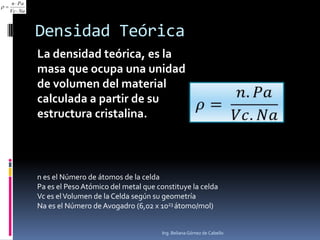

35. Densidad Teórica
Ing. Beliana Gómez de Cabello
NaVc
Pan



La densidad teórica, es la
masa que ocupa una unidad
de volumen del material
calculada a partir de su
estructura cristalina.
n es el Número de átomos de la celda
Pa es el Peso Atómico del metal que constituye la celda
Vc es elVolumen de la Celda según su geometría
Na es el Número de Avogadro (6,02 x 1023 átomo/mol)

36. Determinación de
Estructura Cristalina
Difracción de Rayos x
Ing. Beliana Gómez de Cabello

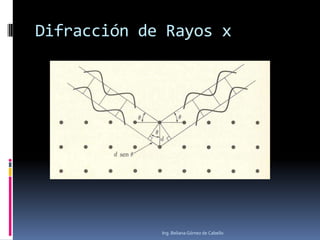

37. Difracción de Rayos x
Ing. Beliana Gómez de Cabello

38. Difracción de Rayos x
Ing. Beliana Gómez de Cabello
Patrón de difracción de Rayos x
de Cristales de Aluminio
Patrón de difracción de Rayos x
de Aleacion de Aluminio Manganeso

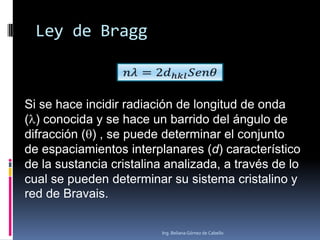

39. Si se hace incidir radiación de longitud de onda
(l) conocida y se hace un barrido del ángulo de
difracción (q) , se puede determinar el conjunto
de espaciamientos interplanares (d) característico
de la sustancia cristalina analizada, a través de lo
cual se pueden determinar su sistema cristalino y
red de Bravais.
Ley de Bragg
Ing. Beliana Gómez de Cabello

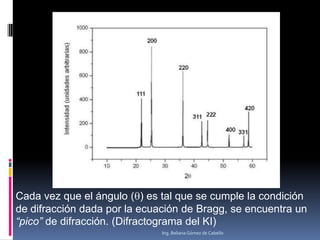

40. Cada vez que el ángulo (q) es tal que se cumple la condición
de difracción dada por la ecuación de Bragg, se encuentra un
“pico” de difracción. (Difractograma del KI)
Ing. Beliana Gómez de Cabello

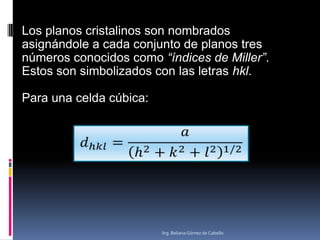

41. Los planos cristalinos son nombrados
asignándole a cada conjunto de planos tres
números conocidos como “índices de Miller”.
Estos son simbolizados con las letras hkl.
Para una celda cúbica:
Ing. Beliana Gómez de Cabello

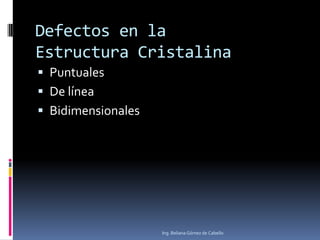

42. Defectos en la
Estructura Cristalina
 Puntuales
 De línea
 Bidimensionales
Ing. Beliana Gómez de Cabello

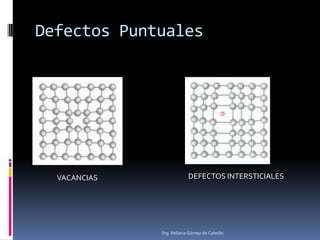

43. Defectos Puntuales
VACANCIAS DEFECTOS INTERSTICIALES
Ing. Beliana Gómez de Cabello

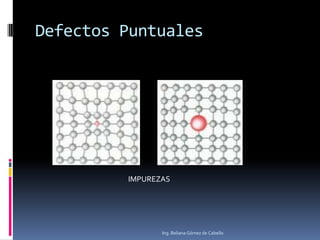

44. Defectos Puntuales
IMPUREZAS
Ing. Beliana Gómez de Cabello

45. Defectos Puntuales
FRENKEL SCHOTTKY
Ing. Beliana Gómez de Cabello

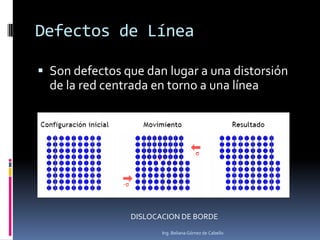

46. Defectos de Línea
 Son defectos que dan lugar a una distorsión
de la red centrada en torno a una línea
DISLOCACION DE BORDE
Ing. Beliana Gómez de Cabello

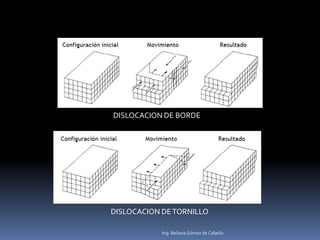

47. DISLOCACION DETORNILLO
DISLOCACION DE BORDE
Ing. Beliana Gómez de Cabello

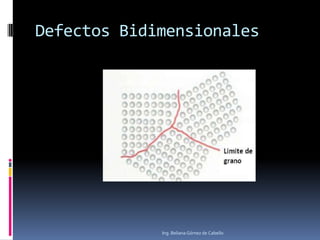

48. Defectos Bidimensionales
Ing. Beliana Gómez de Cabello

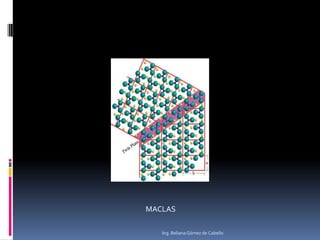

49. MACLAS
Ing. Beliana Gómez de Cabello
