1. ELABORACIÓN Y GESTIÓN DE PROYECTOS
RONALD FERNAN ERASO GOMEZ
DORA NELCY URBANO URBANO
JUAN CARLOS CLAVIJO SIERRA
MAGISTER:
JORGE ANDRÉS RINCON LARGO
GESTIÓN AMBIENTAL Y DESARROLLO SOSTENIBLE
2015

2. DETERMINACIÓN DEL CICLO BIOLOGICO DE
Hippodamia convergens Guerin-Meneville
(COLEOPTERA: COCCINELLIDAE) Y SU
CAPACIDAD DEPREDADORA DE ÁFIDOS
(Aphis sp.) EN CONDICIONES DE
LABORATORIO

3. CONTEXTO DEL PROBLEMA
A nivel de la población humana se evidencian problemas sociales como el
envenenamiento de los trabajadores, su vínculo con problemas cancerígenos,
intoxicaciones, envenenamiento por consumo de alimentos contaminados, abortos,
cefaleas, alteraciónes en el comportamiento, convulsiones, malformaciones
congénitas, coma e inclusive la muerte. Los síntomas de este tipo de problemas
surgen después de un largo período de exposición, lo que hace difícil su detección
debido a que su biotransformación es lenta y provoca efectos acumulativos en las
personas.
La agricultura orgánica es un mercado “nicho” que crece cada vez más rápido en
los países desarrollados, ya que la comunidad busca alimentos libres de
contaminación química.
Lo anterior nos conlleva a plantear la presente investigación con el fin de de
conocer el ciclo biológico de Hippodamia convergens Guerin-Meneville y su
capacidad depredadora de áfidos en condiciones de laboratorio, que permitan en
un futuro cercano formular una alternativa de control biológico a nivel regional.

4.  PREGUNTA DE INVESTIGACIÓN ARGUMENTADA
Los plaguicidas son sustancias activas y productos que tienen la capacidad de matar o
combatir organismos nocivos o no deseados, como las plagas y las malas hierbas. Pueden
utilizarse en agricultura o para controlar el crecimiento de plantas en superficies no
agrícolas o para otros fines. (La política comunitaria para un uso sostenible de los
plaguicidas origen de las estrategias, 2006, p. 6).
Estas sustancias tóxicas son de difícil degradación por lo que permanecen mucho tiempo
en el medio ambiente. No sólo afectan a los suelos y cursos de agua de las zonas donde se
aplican, intoxicando a todo tipo de organismos, sino que también pueden pasar al aire
cuando el agua se evapora, cayendo luego en cualquier parte con las lluvias. En el mar y
otras fuentes acuíferas, estos plaguicidas pueden ser absorbidos por el plancton, el cual
es el alimento de muchos animales marinos, que luego son consumidos por el hombre
(Pesticidas como afectan el medio ambiente, 2012). Igualmente los alimentos que llegan
al consumidor y han sido tratados con estos productos portan residuos tóxicos que pueden
afectar la salud.

5.  PREGUNTA DE INVESTIGACIÓN ARGUMENTADA
Ante esta situación surge la necesidad de plantear investigaciones y poner en
marcha los programas de manejo integrado de plagas (MIP) que permitan
prevenir y minimizar la contaminación ambiental y reducir los riesgos sobre
la salud humana. Dentro de estas alternativas de control aparecen los
coccinellidos, los cuales han sido investigados en el control biológico de
plagas (Lomeli & Rodríguez, 2008, p. 10).
El uso de estos depredadores para el control biológico de áfidos en cultivos
agrícolas podría ser una alternativa para reducir los niveles de insecticidas
en los campos (Aguilar, Emmen & Quiros, 2007, p. 61).
Sin embargo antes de liberar un enemigo natural en campo es necesario
conocer algunos atributos biológicos y ecológicos que permitan identificar su
efecto regulador (García, Benítez & López, 2005, p. 156).

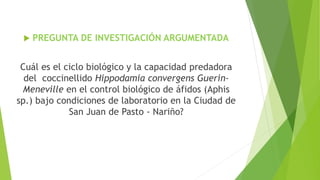

6.  PREGUNTA DE INVESTIGACIÓN ARGUMENTADA
Cuál es el ciclo biológico y la capacidad predadora
del coccinellido Hippodamia convergens Guerin-
Meneville en el control biológico de áfidos (Aphis
sp.) bajo condiciones de laboratorio en la Ciudad de
San Juan de Pasto - Nariño?

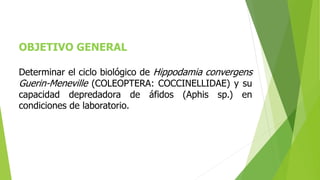

7. OBJETIVO GENERAL
Determinar el ciclo biológico de Hippodamia convergens
Guerin-Meneville (COLEOPTERA: COCCINELLIDAE) y su
capacidad depredadora de áfidos (Aphis sp.) en
condiciones de laboratorio.

8. OBJETIVOS ESPECIFICOS
 Determinar el ciclo biológico del coccinélido Hippodamia convergens Guerin-
Meneville mediante el análisis de las variables: preoviposición, oviposición,
número de huevos puestos por hembra, porcentaje de eclosión, duración
promedio de los estadios, porcentajes de mortalidad y supervivencia y
longevidad del depredador en estudio.
 Conocer los hábitos y comportamientos de Hippodamia convergens Guerin-
Meneville a nivel de laboratorio.
 Evaluar la capacidad predadora de Hippodamia convergens Guerin-Meneville
consumiendo dos especies de áfidos y verificar la preferencia por alguna de las
dos.
 Realizar un análisis parcial de costos en la producción masiva de coccinellidos a
nivel de laboratorio.

9. JUSTIFICACIÓN
En diversas áreas agrícolas del mundo, donde los productores han basado
sus estrategias de control de plagas principalmente en insecticidas, se han
enfrentado a los problemas de resistencia, resurgencia, aparición de
plagas secundarias, intoxicación de los trabajadores, efectos adversos del
medio ambiente, incosteabilidad y, en algunas ocasiones, abandono de los
cultivos. Los costos ambientales y sociales asociados al uso de plaguicidas,
alcanza cerca de 8 billones de dólares cada año (Pimentel & Lehman, 1993
como se citó en Nava, García, Camacho & Vásquez, 2012, p. 19).
Los estudios que se realizan al respecto permiten conocer las especies de
coccinélidos en las diferentes localidades, las más abundantes y
promisorias, de manera que los agricultores las puedan utilizar de forma
conveniente, como las principales aliadas en las propias áreas de cultivo
(Milán et. al., 2008, 71-72).

10. JUSTIFICACION
El estudio de los parámetros biológicos y ecológicos tanto del depredador como
de sus presas, constituye la etapa inicial para el diseño y establecimiento de los
programas de control biológico (Solano, Valera & Vásquez, 2010, p. 253).
Estos estudios de campo comienzan con la identificación de las especies
implicadas (plagas y enemigos naturales) para posteriormente continuar con los
estudios correspondientes al ciclo de vida y su historia natural. Además se debe
estimar parámetros como nutrición y alimentación, formas de regulación de la
población y liberación en campo (Cock, 1986 como se citó en Da Cunha, 2006, p.
1).

11. FUNDAMENTACIÓN TEORICA
MANEJO INTEGRADO DE PLAGAS
Como consecuencia directa del mal uso de insecticidas se plantea que es necesario
manejar integralmente las plagas para evitar problemas que derivan de la
utilización de productos químicos, táctica casi única y universal para asegurar la
protección de las cosechas.
El MIP se define como el sistema de control en el que se combinan todos los
métodos disponibles para disminuir el daño ocasionado por una plaga, con el
menor impacto sobre el medio ambiente (Stern et. al., 1959). El manejo integrado
de plagas está basado principalmente en el control biológico, pudiendo además
incluir estrategias de control cultural, la utilización de variedades resistentes a
plagas, el uso de plaguicidas de origen vegetal o mineral e incluso de plaguicidas
de síntesis (Van Driesche & Heinz, 2004).

12. CONTROL BIOLÓGICO DE PLAGAS
La organización internacional de control biológico (IOBC) define el control
biológico como “la utilización de organismos vivos, de sus recursos o de sus
productos para prevenir o reducir las pérdidas o daños causados por
organismos plaga”. El control biológico busca restablecer los niveles de control
natural auto-sostenidos que se dan en los ambientes nativos.
Los organismos que son utilizados comúnmente como enemigos naturales en el
control biológico de invertebrados, se clasifican en cuatro categorías:
parasitoides, depredadores, patógenos y competidores. Estos agentes de
control provienen de una gran variedad de grupos taxonómicos, incluyendo a
los insectos, ácaros, nematodos y microorganismos, tales como las bacterias,
los virus, los hongos y los organismos unicelulares. Estos agentes de control, al
pertenecer a distintos grupos poseen diferentes propiedades biológicas y
comportamentales. Estas diferencias hacen que unos u otros sean más o
menos exitosos como biocontroladores en una estrategia de control
determinada. Sin embargo, los organismos más exitosos se caracterizan por
poseer uno ó más de los siguientes atributos:

13. UTILIZACION DE INSECTOS DEPREDADORES
EN EL CONTROL BIOLOGICO
Los insectos predadores matan a sus presas al alimentarse de ellas. En forma
general, las hembras de los depredadores depositan sus huevos cerca de las
posibles presas para que al eclosionar las larvas o ninfas tengan acceso a
alimento. Los insectos depredadores acechan a sus presas cuando éstas están
inmóviles o presentan poco movimiento, en ocasiones las atacan directamente sin
acecharlas.
Los depredadores generalmente se alimentan de todos los estados de desarrollo
de sus presas; en algunos casos, los mastican completamente y en otros les
succionan el contenido interno, en éste caso, es frecuente la inyección de toxinas
y enzimas digestivas.

14. UTILIZACIÓN DE COCCINÉLIDOS
EN EL CONTROL BIOLÓGICO
Los coccinélidos son el grupo más importante de depredadores para el
control biológico tanto de plagas exóticas como nativas (Nicholls, 2008, p.
32). La familia de los coccinélidos comprende cerca de 5000 especies
conocidas, siendo la mayoría de ellas predadoras de plagas agrícolas
(Ramírez, Gómez y Chaman, 2012, p. 82) tanto en el estado adulto como
en el larvario de insectos y ácaros que ocasionan problemas de plagas en
plantas de interés agrícola, forestal, ornamental y medicinal.
Estos depredadores ayudan a suprimir las plagas por medio de
liberaciones aumentativas en invernaderos, inoculaciones estacionales en
otros cultivos y mediante su conservación en áreas alrededor de los
cultivos (Nicholls, C., 2008, p. 32)

15. LA HIPPODAMIA CONVERGENS
Es conocida vulgarmente como mariquita convergente, catarina anaranjada
o catarinita. Son voraces depredadores de diferentes especies de
pulgones, aunque llegan a alimentarse de otros insectos de cuerpo blando
como ninfas de moscas y huevecillos de diferentes insectos (Bubón, 2006,
p. 65):
Fuente: http://www.ipm.ucdavis.edu/PMG/NE/convergent_lady_beetle.html

16. CRIA DE COCCINELIDOS
EN CONDICIONES DE LABORATORIO
Para la reproducción y mantenimiento de catarinas en laboratorio se puede utilizan
cajas o cámaras de cría que pueden ser placas petri, cajas plásticas o frascos de
vidrio, cuyas tapas se perforan o se forran con tela organdí, organza, muselina u otra
similar a fin de garantizar una adecuada humedad relativa y circulación de aire. Estos
recipientes se desinfectan con hipoclorito de sodio al 5% para evitar la proliferación
de hongos.
Las condiciones ambientales necesarias para la crianza de H. convergens en
laboratorio son 25ºC, 74%±5 HR, fotoperíodo de 16:8 horas de luz y oscuridad, y
ventilación permanente (Zúñiga et al,1986 como se citó en Schiess,2006, p. 8).
La mayor dificultad de la crianza de coccinellidos en laboratorio reside en que hay
que suministrarles alimento vivo para garantizar su supervivencia, por ello se hace
necesario desarrollar estrategias de cría de las presas en laboratorio o encaminar
investigaciones hacia la búsqueda de alimentos artificiales.

17. METODOLOGÍA
LOCALIZACIÓN
La presente investigación se llevará a cabo en el insectario perteneciente a la Facultad de
Ciencias Agrícolas de la Universidad de Nariño, sede Torobajo, San Juan de Pasto. La ciudad está
situada a 1°, 13’ y 16” de latitud Norte y 77°, 17’ y 2” de longitud al oeste de Grenwich, con una
altitud de 2527 msnm, una temperatura media de 14 grados centígrados, una humedad relativa
de 79% y una precipitación media anual de 700 milímetros (Ideam, 2011).
MATERIAL BIOLOGICO
Para el desarrollo del proyecto se emplearán 30 coccinelidos adultos de la especie Hipodamia
convergens, los cuales serán obtenidos en diferentes campos de cultivo del departamento de
Nariño donde se haya registrado su presencia. La captura se realizara mediante método manual y
con la ayuda de redes entomológicas, posteriormente serán llevados al Laboratorio de
Entomología para verificar su clasificación taxonómica y sexo mediante la identificación de
características morfológicas externas propias de la especie. Una vez identificados se instalarán en
parejas en cajas de cría, donde se les garantizará las condiciones necesarias para que se lleven a
cabo los procesos de reproducción.

18. ANÁLISIS ESTADÍSTICO
La información recolectada se analizará en el paquete estadístico
Statgraphics plus 5.1® y el programa Microsof Excel de Windows®, se
usará estadística descriptiva (tablas de distribución de frecuencia y
medidas de tendencia central y de dispersión).
Las medias de los parámetros evaluados se estimarán con un
intervalo de confianza del 95%.
Para detectar diferencias estadísticas entre consumos de aphidos por
parte de Hippodamia convergens se usará una prueba t de student
(p> 0.05)

19. RECURSOS PARA EL PROYECTO Y
PRESUPUESTO.
 SISTEMA GENERAL DE REGALIAS.
 FONDO DE CIENCIAS TECNOLOGIA E INNOVACION.
1. GOBIERNOS TERRITORIALES.
2. ORGANO COLEGIADO DE ADMINISTRACION Y
DECISIÓN. (OCAD).

21.  4. Cartas de conocimiento de proyecto de cada una de las entidades que participan en el
proyecto y quienes se comprometen con el desarrollo de las actividades descritas.
 5. Presupuesto detallado del programa o proyecto según lo descrito en la guía sectorial de
programas y proyectos de ciencia tecnología e innovación así como la definición de la
titularidad y administración.
 6. Soporte que certifique la disponibilidad de las fuentes de financiación diferentes a las
solicitadas al sistema general de regalías.
 7. Acuerdo de propiedad intelectual cumpliendo con normatividad.
 8. Copia de la solicitud de licencia permiso, concepto o requisito legal vigente requerido para
la ejecución del programa o proyecto presentada ante la autoridad competente.

22. MODALIDADES PARA TENER EN CUENTA PARA EL DESARROLLO DE PROYECTOS DE
INVESTIGACION.
 1. Investigación y desarrollo:
 Creación de centro de investigación y desarrollo científico y tecnológico.
 Creación y fortalecimiento de parques científicos y tecnológicos.
 2. Formación del capital humano a nivel de maestría y Doctorado.
 3. Servicios científicos y tecnológicos.
 El proyecto desarrollado se enmarca dentro del numeral 3 de Servicios científicos y
tecnológicos.

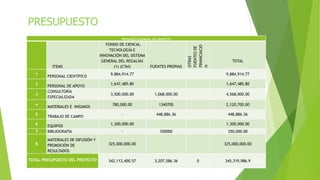

23. PRESUPUESTO GENERAL DEL PROYECTO
ITEMS
FONDO DE CIENCIA,
TECNOLOGÍA E
INNOVACIÓN DEL SISTEMA
GENERAL DEL REGALÍAS
(1) (CTeI) FUENTES PROPIAS
OTRAS
FUENTESDE
FINANCIACIO
N
TOTAL
1
PERSONAL CIENTÍFICO
9,884,914.77 9,884,914.77
2
PERSONAL DE APOYO
1,647,485.80 1,647,485.80
3
CONSULTORÍA
ESPECIALIZADA
3,500,000.00 1,068,000.00 4,568,000.00
4
MATERIALES E INSUMOS
780,000.00 1340700 2,120,700.00
5
TRABAJO DE CAMPO
- 448,886.36 448,886.36
6 EQUIPOS 1,300,000.00 1,300,000.00
7 BIBLIOGRAFÍA - 350000 350,000.00
8
MATERIALES DE DIFUSIÓN Y
PROMOCIÓN DE
RESULTADOS
325,000,000.00 325,000,000.00
TOTAL PRESUPUESTO DEL PROYECTO 342,112,400.57 3,207,586.36 0 345,319,986.9
PRESUPUESTO

24. ESTIMACIÓN COSTOS DE PERSONAL QUE INTERVIENEN EN EL PROCESO DE FORMULACIÓN DE UN
PROYECTO DE INVESTIGACIÓN
valor hora de personal SMMLV SLMLV 2015
valor hora /hombre
día hábil
no profesional
3
$ 1.933.050
$10,983.24
profesional titulado
5
$ 3.22.1750
$ 18,305.4
profesional especializado
7
$ 4.510.450
$25,627.56
Profesional con maestría
9
$ 5,799,150
$ 32,949.72
PRESUPUESTO

25. Tipo de
contrato
funcion en
del proyecto (1) (CTeI)
FUENTES
PROPIAS
OTRAS
TOTAL
1 N/A Investigador $ 18.305,40 4 9 $ 3.294.971,59 $ 3.294.971,59
2 N/A Investigador $ 18.305,40 4 9 $ 3.294.971,59 $ 3.294.971,59
3 N/A Investigador $ 18.305,40 4 9 $ 3.294.971,59 $ 3.294.971,59
$ 9.884.914,77 0 0 $ 9.884.914,77
Dora Nelcy urbano
Juan carlos Clavijo
Ronald Fernan
Eraso
FUENTES DE FINANCIACION
Nro semana
dedicacion
/dia
valor
hora
1. PERSONAL CIENTIFICO
SUB TOTAL
Nombres y
apellidos
tipo de
contrato
funcion en
del proyecto (1) (CTeI)
FUENTES
PROPIAS
OTRAS
TOTAL
1 N/A
encargado
de muestreo $ 10.983,24 6 5 $ 1.647.485,80 $ 1.647.485,80
2 -
3 -
$ 1.647.485,80 $ 0,00 $ 0,00 $ 1.647.485,80
2. PERSONAL DE APOYO
valor
hora
SUB TOTAL
dedicacion
/dia Nro semana
FUENTES DE FINANCIACION
(cambiar nombre)
Nombres y
apellidos
ANALISIS UNITARIOS
(1) (CTeI)
FUENTES
PROPIAS
OTRAS
TOTAL
1 $ 3.500.000,00 $ 3.500.000,00
2 $ 1.068.000,00 $ 1.068.000,00
3
$ 3.500.000,00 $ 1.068.000,00 0 $ 4.568.000,00
FUENTES DE FINANCIACION3. CONSULTORIA ESPECIALIZADA Y SERVICIOS TECNICOS EXTERNOS
Adecuacion del insectario
Justificacion
area apta para el habitat de los insectos
SUB TOTAL
Descripcion
Laboratorio

26. (1) (CTeI)
FUENTES
PROPIAS
OTRAS
TOTAL
1 $ 780.000,00 $ 640.700,00 $ 1.420.700,00
2 $ 350.000,00 $ 350.000,00
3 $ 350.000,00 $ 350.000,00
$ 780.000,00 $ 1.340.700,00 $ 0,00 $ 2.120.700,00
4. MATERIALES E INSUMOS FUENTES DE FINANCIACION
Descripcion Justificacion
equipo de muestreo Equipo de laboratorio para muestreo
Materiales para manipulacion de insectos
Materiales de manipulacion de
insectos
Papeleria e insumos de oficina
Manipulacion de resultados y
elaboracion de informes
SUB TOTAL
Justificacion No de dias
No de
persona
s
Costo/dia de
estadia
transporte
por
personas (1) (CTeI)
FUENTES
PROPIAS
OTRAS
TOTAL
1
Recoger
muestras
vivas de
las
diferentes
especies 5 2 $ 292.886,36 $ 156.000,00 $ 448.886,36 $ 448.886,36
0 $ 448.886,36 $ 0,00 $ 448.886,36SUB TOTAL
Descripcion
Recoleccion de
muestras vivas
5. TRABAJO DE CAMPO FUENTES DE FINANCIACION
ANALISIS UNITARIOS

27. (1) (CTeI)
FUENTES
PROPIAS
OTRAS
TOTAL
1 $ 350.000,00 $ 350.000,00
0 $ 350.000,00 $ 0,00 $ 350.000,00
FUENTES DE FINANCIACION
Descripcion Justificacion
Compra de bibliografia Material de investigacion
7. BIBLIOGRAFIA
SUB TOTAL
(1) (CTeI)
FUENTES
PROPIAS
OTRAS
TOTAL
1 $ 60.000.000,00 $ 60.000.000,00
2 $ 80.000.000,00 $ 80.000.000,00
3 $ 35.000.000,00 $ 35.000.000,00
4 $ 150.000.000,00 $ 150.000.000,00
$ 325.000.000,00 $ 0,00 $ 0,00 $ 325.000.000,00
Publicacion es Difusion de informacion
Promocion de resultados
Difucion de invetigacion en medios
locales y nacionales
Validacion de la investigacion Revision y validacion de resultados
8. MATERIAL DE DIFUSION Y PROMOCION DE RESULTADOS FUENTES DE FINANCIACION
Descripcion Justificacion
Comercializacion Dar a conocer el producto
SUB TOTAL
ANALISIS UNITARIOS
(1) (CTeI)
FUENTES
PROPIAS
OTRAS
TOTAL
1 $ 1.300.000,00 $ 1.300.000,00
$ 1.300.000,00 $ 0,00 $ 0,00 $ 1.300.000,00SUB TOTAL
6. EQUIPOS FUENTES DE FINANCIACION
Descripcion Justificacion
Equipo de laboratorio Laboratorios

28. BIBLIOGRAFIA
Aguilar, Alex; Emmen, Daniel & Quiros, Dora. (2007).
Biologia de Diomus sp (Coleoptera: Coccinelidae) en condiciones de Laboratorio y observaciones sobre su morfología. Revista
Tecnociencia, 2 (2), 59 – 72. Recuperado de http://www.sibiup.up.ac.pa/otros-
enlaces/tecnociencias/Vol.%209(2)/Tecnociencia%20Articulo%205%209(2)%2007.pdf
Alemán, J.; Martínez, María; Milián, Ofelia; Masso, Elina &
Rijo, Esperanza. (2004). Alternativas para la reproducción artificial de Cryptolaemus montrouzieri. Revista Protección vegetal,
19(2), p. 131 – 132.
Andorno, Andréa Verónica. (2012). Evaluación del
del sistema planta hospedera-huésped alternativo como estrategia para el controlbiológico de pulgones (Hemiptera: Aphididae)
ensistemas de producción hortícola en cultivos
protegidos (Tesis Doctorado). Universidad de Buenos Aires. Recuperado de
http://digital.bl.fcen.uba.ar/Download/Tesis/Tesis_5037_Andorno.pdf
Altieri, M.; Nicholls, C. & Wolfe, M. (1996). Biodiversity-
a central concept inorganic agriculture: Restraining pests and diseases. Copenhagen: International Scientific Conference,
Proceedings , 1, p. 91-112.
Angulo, José; Arcaya, Evelín & Gonzáles, Rafael. (2011)
Aspectos biológicos de Menoshilus sexmaculatus (F.)(Coleoptera: coccinellidae) alimentado con Aphis craccivora koch (Hemiptera:
aphididae). Boletín del centro de investigaciones biológicas, 45 (4), p. 423 – 431.
Apráez Villota, Vicente. (1969). Estudio del ciclo
biológico de Hipoddamia convergens Guérin (Coleoptera: Coccinellidae) en el Altiplano de Nariño (Tesis de pregrado). Universidad
de Nariño. Pasto – Nariño.
Aumentan gases de efecto invernadero por uso de plaguicidas (2013). Revista investigación y desarrollo. Recuperado de
http://www.invdes.com.mx/medio-ambiente-mobil/3004-aumentan-gases-de-efecto-invernadero-por-uso-de-plaguicidas

29. GRACIAS.
