El documento describe los sistemas de conexión neutro-tierra y neutro multiaterrizado, incluyendo conectar el neutro del transformador a la malla de tierras para proporcionar varias rutas de baja impedancia para descargas. También recomienda equipotencializar todos los componentes del grupo electrógeno conectándolos a una barra colectora de tierras para eliminar corrientes indeseables y disminuir fallas.

1. TELECOM

2. Conexión neutro multi-aterrizado y sistemas de puesta a Tierras

3. Conexión neutro - tierraTransformador exterior El transformador de la acometida, se debe hacer una conexión de puesta a tierra adicional y unir con la malla del PAT.

4. Descripcion de conexionesConexion al sistema de PATDe los pararrayos o descargadores de M.TEl neutro del trasformador El chasis o punto para groundImplementar una bajante en forma paralela al poste que actue como una punta franklin

7. Conexión neutro - tierraPuesta a tierra de sistemas de corriente alterna alimentados mediante acometida. Conexiones de puesta a tierra del sistema. Un sitio, que es alimentado por una acometida de C.A. que esta puesta a tierra, debe tener en cada acometida un conductor del electrodo de puesta a tierra conectado a la malla y todos los puntos deben estar al mismo potencial

9. Neutro Multi-aterrizadoSistema de distribución de energía que provee un conductor conectado a tierra mediante múltiples conexiones directas. Este diseño de múltiples conexiones a tierra provee una ruta de muy baja impedancia para efectos de absorber sobrecargas. Además provee una ruta de retorno para corrientes residuales producidas por balances imperfectos en el sistema trifásico de energía asociado.”El neutro Multi-aterrizado con sus múltiples conexiones a tierra a través del sistema de alimentación, normalmente tiene una baja resistencia a tierra. Debido a esta baja resistencia podría ser la tierra más importante conectada a la Barra Maestra de Tierras. La baja resistencia a tierra lo convierte en un absorbedor de sobrecargas excelente”El conductor neutro se conoce o denomina conductor a tierra, el mismo debe unirse al electro de tierra en la acometida principal, tablero de transferencia automatica y tablero de distribucion (carga).

11. Conexiónneutro - tierra

12. Condiciones de operación del sistemaCondiciones de operación, con estas implementaciones se elmininan - Corrientes indeseables (Armónicos) circulando por el conductor neutro o conductor a tierra - Disminución de falla en las acometidas como perturbaciones externas, sobrecalentamiento de los conductores.

13. Medición conductor de tierras entre transformadores y tableros principales

14. Medición conductor de tierras entre transformadores y tableros principalesMedición Limón

15. Corrientes entre transformadores, BMT y malla de tierrasConexión a arqueta de tierras

16. Corrientes entre transformadores , BMT y malla de tierrasMedición conexión a Arqueta de tierras Medición conexión a Barra de neutros, Tablero PrincipalMedición de PAT de Transformadores

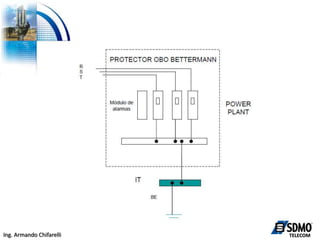

18. Equipotenializaciondel grupo electrógenoLa equipotencializaciónconsiste en unirtodoslaspartescomo panel de control, polo negativo de la bateria, generador, radiador, alternador, escape a unabarracolectora de tierras y la misma a la malla del PAT.

19. En el caso de los grupos electrógenos, el neutro al anillo de tierra puede significar un ahorro de consumo de combustible en un 25% por horaEquipotencialización de la planta; vista lateral y frontal 1InterfaseAlternadorArranque GENERADORPolo Negativo

20. Equipotencialización de la planta

21. Conexiones de aterramiento

22. Conexiones de aterramiento

23. Conexiones de aterramiento

24. Conexiones de aterramiento

28. Instalación típica en shelterAnillo de aterramentoGeneradorShelter

30. Daños producidos por sobre tensiones

31. Efectos de las DescargasConexiones eléctricas destruidas por las descargasEfectos de descargasPanel de alimentación del equipo repetidor, donde se evidencia el efecto de descargas

32. Descargas AtmosféricasAcoplamiento galvánicoLa amplitud elevada de corrientes del rayo causa una sobre tensión en la resistencia del aterramiento que se acopla a través de la barra de conexión equipotencial de las líneas conectadas. En los conductores que circula una corriente de rayo se genera adicionalmente una sobre tensión.

33. Descargas AtmosféricasAcoplamiento inductivoEl acoplamiento inductivo en una línea ocurre a través del campo magnético de otro conductor en presencia de una corriente de acuerdo con el principio del transformador. Una descarga de corriente de rayo afecta un conductor directamente, al mismo tiempo alrededor de este conductor es generado un campo magnético poderoso que induce en otros conductores, los cuales generan sobretensiones inducidas.

34. Descargas AtmosféricasAcoplamiento capacitivoEl acoplamiento capacitivo ocurre através de un campo eléctrico entre dos puntos con diferencia grande de potencial.
