Transductores son dispositivos que convierten una señal física en una señal eléctrica o viceversa. Pueden ser analógicos o digitales dependiendo del tipo de señal producida. Existen varios tipos de transductores clasificados por la propiedad física que miden como posición, presión, temperatura o luz.

1. TRANSDUCTORES
Reyes Velázquez Angel Josefath

2. Dispositivo que proporciona una salida utilizable en respuesta a una magnitud física,
propiedad o condición específica que se desea medir, generalmente se trata de
un dispositivo utilizado para convertir un fenómeno físico en una señal eléctrica. El
nombre del transductor ya nos indica cual es la transformación que realiza (por
ejemplo: electromecánica, transforma una señal eléctrica en mecánica o viceversa
Es un dispositivo usado principalmente en la industria, en la medicina, en la
agricultura, en robótica, en aeronáutica, etc. para obtener la información de
entornos físicos y químicos y conseguir (a partir de esta información) señales o
impulsos eléctricos o viceversa.
CONCEPTO
dispositivo capaz de transformar o
convertir un determinado tipo de
energía de entrada, en otra
diferente a la salida, ejemplo:
Altavoz o Bocina

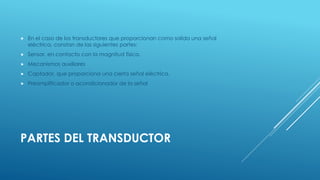

3.  En el caso de los transductores que proporcionan como salida una señal
eléctrica, constan de las siguientes partes:
 Sensor, en contacto con la magnitud física.
 Mecanismos auxiliares
 Captador, que proporciona una cierta señal eléctrica.
 Preamplificador o acondicionador de la señal
PARTES DEL TRANSDUCTOR

4. Los transductores pueden clasificarse en dos tipos básicos, dependiendo de la
forma de la señal convertida:
 Transductores analógicos. Los transductores analógicos proporcionan una señal
analógica continua, por ejemplo voltaje o corriente eléctrica. Esta señal puede
ser tomada como el valor de la variable física que se mide.
 Transductores digitales. Los transductores digitales producen una señal de salida
digital, en la forma de un conjunto de bits de estado en paralelo o formando una
serie de pulsaciones que pueden ser contadas. En una u otra forma, las señales
digitales representan el valor de la variable medida. Los transductores digitales
suelen ofrecer la ventaja de ser más compatibles con las computadoras digitales
que los sensores analógicos en la automatización y en el control de procesos.
CLASIFICACIÓN

5. Existen múltiples tipos de transductores. A lo largo de este punto vamos a realizar
una clasificación de los mismos atendiendo a la propiedad física que toman como
valor de entrada. Así tenemos:
Magnitud física de entrada Tipos
Posición, proximidad o presencia
• Finales de carrera mecánicos
(posición).
• Detectores de proximidad.
o Inductivos:
Sensibles a materiales
ferromagnéticos:
Sensibles a materiales metálicos.
oCapacitivos.
oÓpticos:
Directos.
Con fibras ópticas acopladas.

6. Magnitud física de entrada Tipos
Desplazamiento o movimiento.
•Medida de grandes distancias.
•Medida de distancias cortas.
•Pequeños desplazamientos.
• Resistivos.
• Inductivos.
• Capacitivos.
•Medidores de ángulos.
• Resistivos.
• Inductivos.
• Capacitivos
• Encoders: incrementales y
absolutos.

7. Magnitud física de entrada Tipos
Velocidad.
•Tacómetros:
• Eléctricos: Dinamos
tacométricas y Alternadores
tacométricos.
• Mecánicos.
Presión y/o Fuerza.
•Mecánicos.
• Directos: Tubos en U.
• Indirectos; Tubos Bourdon.
Diafragmas y Fuelles.
•Electromecánicos.
• Galgas extensiométricas.
• Piezoeléctricos.
• Resistivos.
• Capacitivos.

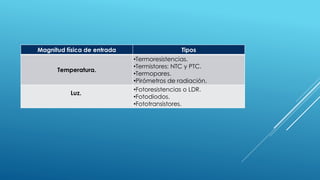

8. Magnitud física de entrada Tipos
Temperatura.
•Termoresistencias.
•Termistores: NTC y PTC.
•Termopares.
•Pirómetros de radiación.
Luz.
•Fotoresistencias o LDR.
•Fotodiodos.
•Fototransistores.

9.  Un micrófono es un transductor electroacústico que convierte
la energía acústica (vibraciones sonoras: oscilaciones en la presión
del aire) en energía eléctrica (variaciones de voltaje).
 Un altavoz también es un transductor electroacústico, pero sigue el
camino contrario, transforma la corriente eléctrica en vibraciones
sonoras.
 Los teclados comunes que transforman el impulso de los dedos
sobre las membranas y éstas generan el código de la tecla
presionada.
 Un sistema de alarma de un automóvil, el cual transforma los
cambios de presión dentro del vehículo a la activación de dicha
alarma.
EJEMPLOS
