La anatomía topográfica es la aplicación de la planimetría al estudio del cuerpo humano mediante la representación gráfica de planos imaginarios predefinidos. La geometría plana estudia las figuras en 2 dimensiones, mientras que la geometría espacial estudia las figuras en 3 dimensiones. La anatomía topográfica divide el cuerpo en segmentos superior e inferior separados por la línea media, y describe los movimientos en los planos frontal, sagital y transversal.

1. Expositor: Dr. YARMEY OROÑO
RESIDENTE DE 1er AÑO DE SCOTCoordinador: Dr. Levy Mago
MARZO 2016

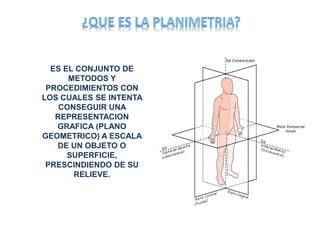

2. ES EL CONJUNTO DE
METODOS Y
PROCEDIMIENTOS CON
LOS CUALES SE INTENTA
CONSEGUIR UNA
REPRESENTACION
GRAFICA (PLANO
GEOMETRICO) A ESCALA
DE UN OBJETO O
SUPERFICIE,
PRESCINDIENDO DE SU
RELIEVE.

3. ES LA APLICACION DE LA
PLANIMETRIA EN LA
CIENCIA MEDICA PARA EL
ESTUDIO Y COMPRENCION
DEL CUERPO HUMANO
MEDIANTE SU
REPRESENTACION
GRAFICA, TOMANDO
COMO BASE PLANOS
IMAGINARIOS
PREDEFINIDOS
PARTIENDO DE UNA
POSICION UNIVERSAL,
DENOMINADA POSICICON
ANATOMICA.

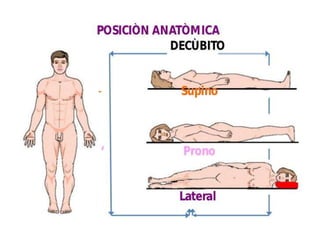

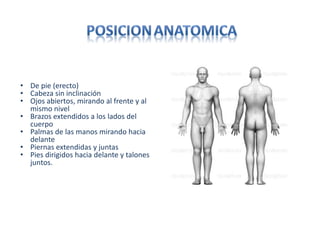

4. • De pie (erecto)
• Cabeza sin inclinación
• Ojos abiertos, mirando al frente y al
mismo nivel
• Brazos extendidos a los lados del
cuerpo
• Palmas de las manos mirando hacia
delante
• Piernas extendidas y juntas
• Pies dirigidos hacia delante y talones
juntos.

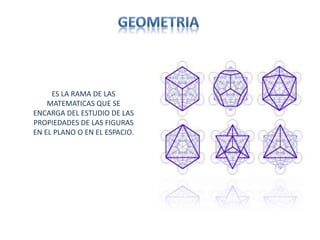

6. ES LA RAMA DE LAS
MATEMATICAS QUE SE
ENCARGA DEL ESTUDIO DE LAS
PROPIEDADES DE LAS FIGURAS
EN EL PLANO O EN EL ESPACIO.

7. ES LA PARTE DE LA GEOMETRIA QUE TRATA DE AQUELLOS ELEMENTOS CUYOS
PUNTOS ESTAN CONTENIDOS EN UN PLANO, TAMBIEN PUEDE LLAMARSE:
SE LLAMAN ASI A AQUELLAS FIGURAS DE
LAS CUALES SOLO PUEDEN REFLEJARSE
2 DIMENSIONES; ANCHO Y ALTO
X=Ancho, Y = Altura

8. ES LA PARTE DE LA GEOMETRIA QUE SE
ENCARGA DEL ESTUDIO DE LOS CUERPOS
GEOMETRICOS CON VOLUMEN QUE OCUPAN
UN LUGAR EN EL ESPACIO, TAMBIEN
LLAMADA:
SE LLAMAN ASI A AQUELLAS FIGURAS
DE LAS CULAES PUEDEN REFLEJARSE LAS
3 DIMENSIONES CONOCIDAS Y
ENTENDIDAS POR EL SER HUMANO,
ANCHO, ALTO Y PROFUNDIDAD.
X= Ancho, Y= Altura, Z = Profundidad.

9.  PUNTO
 LINEA
 RECTA  CURVA

13. DIVIDE EL CUERPO HUMANO EN
LA LINEA MEDIA DIVIDIENDOLO
EN 2 SEGMENTOS SUPERIOR O
CORONAL E INFEROR O CAUDAL

17. MOVIMIENTOS QUE SE PRODUCEN EN EL
PLANO FRONTAL O CORONAL
 Abducción
Es todo movimiento en el plano frontal que
aleja una parte del cuerpo de la línea media.
 Aducción
Es todo movimiento que en el plano frontal
acerca una parte del cuerpo a la línea media.
• Inclinación lateral del raquis
• Desviación radial y cubital de la muñeca

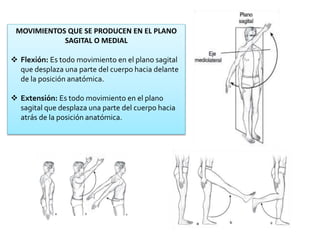

18. MOVIMIENTOS QUE SE PRODUCEN EN EL PLANO
SAGITAL O MEDIAL
 Flexión: Es todo movimiento en el plano sagital
que desplaza una parte del cuerpo hacia delante
de la posición anatómica.
 Extensión: Es todo movimiento en el plano
sagital que desplaza una parte del cuerpo hacia
atrás de la posición anatómica.

19. MOVIMIENTOS QUE SE PRODUCEN EN EL
PLANO TRANSVERSAL O AXIAL
 Rotación interna y externa
El movimiento en el plano transversal que
desplaza una parte del cuerpo hacia fuera se
llama rotación externa, en cambio, cuando la
desplaza hacia dentro, se denomina rotación
interna.
 Rotación derecha e izquierda
En el raquis, las rotaciones se denominan
derecha e izquierda respecto del eje medio del
cuerpo.
 Pronacion-Supinacion
En el antebrazo, se observa un movimiento de
rotación denominado pronación-supinación.
En la pronación, el antebrazo gira hacia
dentro llevando la palma de la mano hacia
abajo, y en la supinación, gira hacia fuera
llevando la palma de la mano hacia arriba.
