PROCEDIMIENTO PARA
EL ASEGURAMIENTO DE
ENERGIAS PELIGROSAS

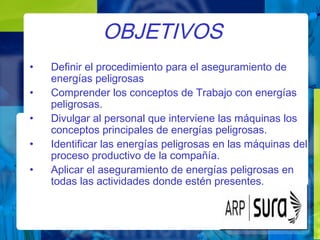

2. OBJETIVOS
• Definir el procedimiento para el aseguramiento de
energías peligrosas
• Comprender los conceptos de Trabajo con energías
peligrosas.
• Divulgar al personal que interviene las máquinas los
conceptos principales de energías peligrosas.
• Identificar las energías peligrosas en las máquinas del
proceso productivo de la compañía.
• Aplicar el aseguramiento de energías peligrosas en
todas las actividades donde estén presentes.

3.  ¿Qué entendemos por Energías Peligrosas?
 ¿En cuáles tareas o actividades se realizan
trabajos con Energías Peligrosas?
 ¿Con qué dispositivos cuenta la empresa
para el desarrollo seguro de esos trabajos
con Energías peligrosas?
 ¿Los trabajadores están entrenados y
capacitados en el manejo de Energías
Peligrosas?
PERCEPCIÓN DEL RIESGO

4. AT ATRAPAMIENTOS
2900
1402
602 666
230
5273
2264
834
1811
364
0
1000
2000
3000
4000
5000
6000
COLOMBIA
SURATEP
ANTIOQUIA
SURATEP
OCCIDENTE
SURATEP
CENTRO
SURATEP
NORTE
2005
2006
2007
COLOMBIA
81.8% (+) 61.4% (+)

5. REGIONAL ANTIOQUIA
EJE CAFETERO
(58.8% +) (59.4% +)(61.9% +)(61.4% +)

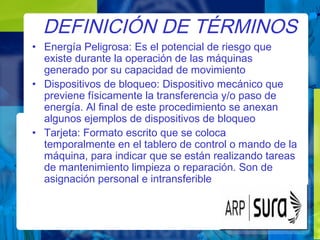

6. DEFINICIÓN DE TÉRMINOS
• Energía Peligrosa: Es el potencial de riesgo que
existe durante la operación de las máquinas
generado por su capacidad de movimiento
• Dispositivos de bloqueo: Dispositivo mecánico que
previene físicamente la transferencia y/o paso de
energía. Al final de este procedimiento se anexan
algunos ejemplos de dispositivos de bloqueo
• Tarjeta: Formato escrito que se coloca
temporalmente en el tablero de control o mando de la
máquina, para indicar que se están realizando tareas
de mantenimiento limpieza o reparación. Son de
asignación personal e intransferible

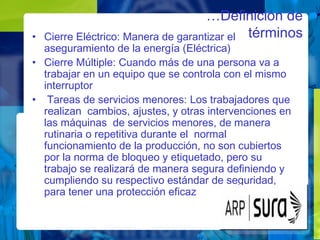

7. • Cierre Eléctrico: Manera de garantizar el
aseguramiento de la energía (Eléctrica)
• Cierre Múltiple: Cuando más de una persona va a
trabajar en un equipo que se controla con el mismo
interruptor
• Tareas de servicios menores: Los trabajadores que
realizan cambios, ajustes, y otras intervenciones en
las máquinas de servicios menores, de manera
rutinaria o repetitiva durante el normal
funcionamiento de la producción, no son cubiertos
por la norma de bloqueo y etiquetado, pero su
trabajo se realizará de manera segura definiendo y
cumpliendo su respectivo estándar de seguridad,
para tener una protección eficaz
…Definición de
términos

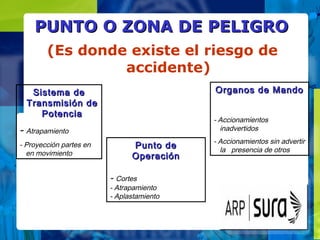

8. (Es donde existe el riesgo de
accidente)
PUNTO O ZONA DE PELIGROPUNTO O ZONA DE PELIGRO
Sistema deSistema de
Transmisión deTransmisión de
PotenciaPotencia
- Atrapamiento
- Proyección partes en
en movimiento
Punto dePunto de
OperaciónOperación
- Cortes
- Atrapamiento
- Aplastamiento
Organos de MandoOrganos de Mando
- Accionamientos
inadvertidos
- Accionamientos sin advertir
la presencia de otros

9. Es un método utilizado para la
colocación de candados o
tarjetas, que se aplica de
manera sistemática para evitar
que un equipo comience a
funcionar o que un trabajador lo
active, cuando el personal de
mantenimiento u otros operarios
estén cerca de puntos
peligrosos.
ASEGURAMIENTOASEGURAMIENTO
DE ENERGÍAS PELIGROSASDE ENERGÍAS PELIGROSAS

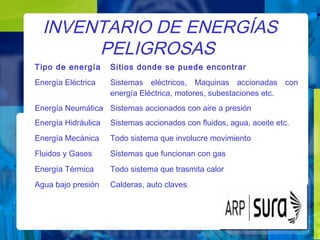

10. INVENTARIO DE ENERGÍAS
PELIGROSAS
Tipo de energía Sitios donde se puede encontrar
Energía Eléctrica Sistemas eléctricos, Maquinas accionadas con
energía Eléctrica, motores, subestaciones etc.
Energía Neumática Sistemas accionados con aire a presión
Energía Hidráulica Sistemas accionados con fluidos, agua, aceite etc.
Energía Mecánica Todo sistema que involucre movimiento
Fluidos y Gases Sistemas que funcionan con gas
Energía Térmica Todo sistema que trasmita calor
Agua bajo presión Calderas, auto claves

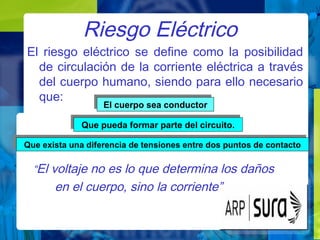

11. Riesgo Eléctrico
El riesgo eléctrico se define como la posibilidad
de circulación de la corriente eléctrica a través
del cuerpo humano, siendo para ello necesario
que:
“El voltaje no es lo que determina los daños
en el cuerpo, sino la corriente”
El cuerpo sea conductorEl cuerpo sea conductor
Que pueda formar parte del circuito.Que pueda formar parte del circuito.
Que exista una diferencia de tensiones entre dos puntos de contactoQue exista una diferencia de tensiones entre dos puntos de contacto

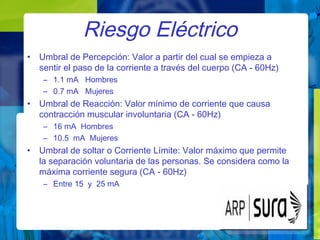

12. Riesgo Eléctrico
• Umbral de Percepción: Valor a partir del cual se empieza a
sentir el paso de la corriente a través del cuerpo (CA - 60Hz)
– 1.1 mA Hombres
– 0.7 mA Mujeres
• Umbral de Reacción: Valor mínimo de corriente que causa
contracción muscular involuntaria (CA - 60Hz)
– 16 mA Hombres
– 10.5 mA Mujeres
• Umbral de soltar o Corriente Límite: Valor máximo que permite
la separación voluntaria de las personas. Se considera como la
máxima corriente segura (CA - 60Hz)
– Entre 15 y 25 mA

13. Riesgo Eléctrico

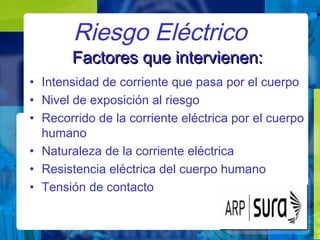

Factores que intervienen:Factores que intervienen:
• Intensidad de corriente que pasa por el cuerpo
• Nivel de exposición al riesgo
• Recorrido de la corriente eléctrica por el cuerpo
humano
• Naturaleza de la corriente eléctrica
• Resistencia eléctrica del cuerpo humano
• Tensión de contacto

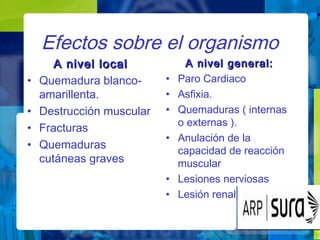

14. Efectos sobre el organismo
A nivel localA nivel local
• Quemadura blanco-
amarillenta.
• Destrucción muscular
• Fracturas
• Quemaduras
cutáneas graves
A nivel general:A nivel general:
• Paro Cardiaco
• Asfixia.
• Quemaduras ( internas
o externas ).
• Anulación de la
capacidad de reacción
muscular
• Lesiones nerviosas
• Lesión renal

15. REGLAS
DE ORO
• Corte visible de las
fuentes en tensión.
• Bloquear los aparatos
de corte.
• Verificar la ausencia de
tensión.
• Poner a tierra y en
cortocircuito todas las
posibles fuentes de
tensión.
• Delimitar y señalizar la
zona de trabajo.
• Corte visible de las
fuentes en tensión.
• Bloquear los aparatos
de corte.
• Verificar la ausencia de
tensión.
• Poner a tierra y en
cortocircuito todas las
posibles fuentes de
tensión.
• Delimitar y señalizar la
zona de trabajo.

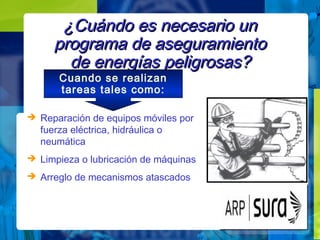

16. ¿Cuándo es necesario un¿Cuándo es necesario un
programa de aseguramientoprograma de aseguramiento
de energías peligrosas?de energías peligrosas?
Cuando se realizan
tareas tales como:
 Reparación de equipos móviles por
fuerza eléctrica, hidráulica o
neumática
 Limpieza o lubricación de máquinas
 Arreglo de mecanismos atascados

17. Joaquín se ha formado como técnico de lubricación en un centro de formación técnica y
trabaja como lubricador en una empresa productora de bebidas de la ciudad. En el
programa de lubricación semanal le aparece que el día de hoy le corresponde lubricar
las torres de enfriamiento ubicadas en la terraza del edificio. Ésta operación debe
hacerse durante el tiempo de almuerzo del área de producción.
Joaquín coloca la tarjeta de señalización de “No prender. Máquina en reparación” en el
suiche de encendido de las torres de enfriamiento. Lubrica los equipos en el tiempo
indicado, y cuando regresa a accionar dicho suiche, encuentra que éste ya está
activado y aún con el aviso de máquina en reparación.
La primera persona que encuentra Joaquín para preguntarle si sabe quien activó dicho
suiche, es Carlos, operario de la máquina más próxima y quien lleva un año trabajando
en la empresa y seis (6) meses operando dicha máquina.
Carlos le confirma que efectivamente fue él quien lo activó, porque tiene entendido que
ese suiche debe permanecer encendido, ya que es el de las torres de enfriamiento de
los equipos de refrigeración.
Caso Práctico
(Aplicar el método de “espina de pescado”)

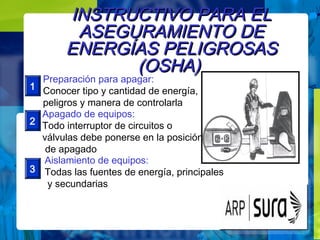

18. INSTRUCTIVO PARA ELINSTRUCTIVO PARA EL
ASEGURAMIENTO DEASEGURAMIENTO DE
ENERGÍAS PELIGROSASENERGÍAS PELIGROSAS
(OSHA)(OSHA)
Preparación para apagar:
Conocer tipo y cantidad de energía,
peligros y manera de controlarla
Apagado de equipos:
Todo interruptor de circuitos o
válvulas debe ponerse en la posición
de apagado
1
2
3
Aislamiento de equipos:
Todas las fuentes de energía, principales
y secundarias

19. ...Regulación OSHA...Regulación OSHA
4
Fijación de candados y tarjetas:
- Colocar el candado en el dispositivo de
cierre.
- Utilizar pieza adicional si es necesario
- Cada empleado debe colocar su candado
y/o tarjeta
- Llenar completamente las tarjetas
5
Control de energía almacenada:
- Inspeccionar el sistema
- Conexión a tierra
- Descargar presiones
- Bloquear mecanismos
- Purgar, drenar o “usar ciegos”
- Monitorear niveles de energía almacenada

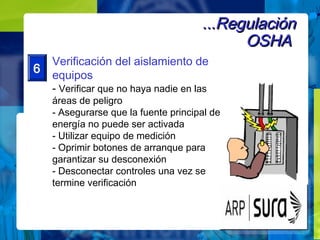

20. 6
Verificación del aislamiento de
equipos
- Verificar que no haya nadie en las
áreas de peligro
- Asegurarse que la fuente principal de
energía no puede ser activada
- Utilizar equipo de medición
- Oprimir botones de arranque para
garantizar su desconexión
- Desconectar controles una vez se
termine verificación
...Regulación...Regulación
OSHAOSHA

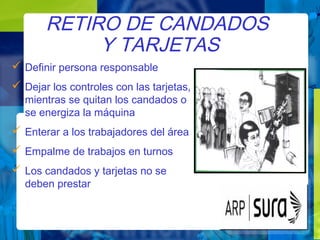

21. RETIRO DE CANDADOS
Y TARJETAS
 Definir persona responsable
 Dejar los controles con las tarjetas,
mientras se quitan los candados o
se energiza la máquina
 Enterar a los trabajadores del área
 Empalme de trabajos en turnos
 Los candados y tarjetas no se
deben prestar

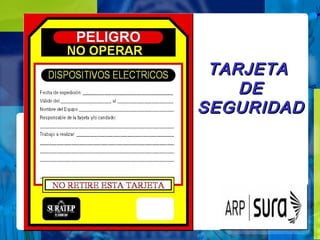

22. TARJETATARJETA
DEDE
SEGURIDADSEGURIDAD

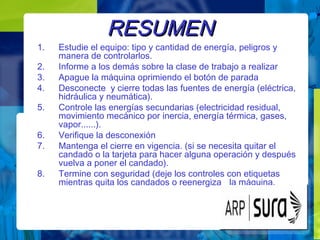

23. 1. Estudie el equipo: tipo y cantidad de energía, peligros y
manera de controlarlos.
2. Informe a los demás sobre la clase de trabajo a realizar
3. Apague la máquina oprimiendo el botón de parada
4. Desconecte y cierre todas las fuentes de energía (eléctrica,
hidráulica y neumática).
5. Controle las energías secundarias (electricidad residual,
movimiento mecánico por inercia, energía térmica, gases,
vapor......).
6. Verifique la desconexión
7. Mantenga el cierre en vigencia. (si se necesita quitar el
candado o la tarjeta para hacer alguna operación y después
vuelva a poner el candado).
8. Termine con seguridad (deje los controles con etiquetas
mientras quita los candados o reenergiza la máquina.
RESUMENRESUMEN

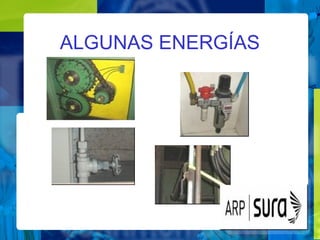

24. ALGUNAS ENERGÍAS

25. ALGUNAS ENERGÍAS

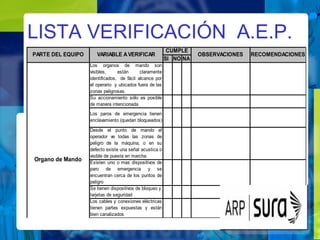

26. LISTA VERIFICACIÓN A.E.P.
SI NO NA
Los organos de mando son
visibles, están claramente
identificados, de fácil alcance por
el operario y ubicados fuera de las
zonas peligrosas.
Su accionamiento sólo es posible
de manera intencionada
Los paros de emergencia tienen
enclavamiento (quedan bloqueados)
Desde el punto de mando el
operador ve todas las zonas de
peligro de la máquina, o en su
defecto existe una señal acustica o
visible de puesta en marcha
Existen uno o mas dispositivos de
paro de emergencia y se
encuentran cerca de los puntos de
peligro
Se tienen dispositivos de bloqueo y
tarjetas de seguridad
Los cables y conexiones eléctricas
tienen partes expuestas y están
bien canalizados
RECOMENDACIONES
Organo de Mando
CUMPLE
PARTE DEL EQUIPO VARIABLE AVERIFICAR OBSERVACIONES

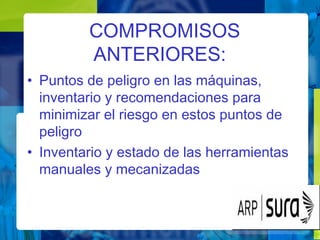

27. COMPROMISOS
ANTERIORES:
• Puntos de peligro en las máquinas,
inventario y recomendaciones para
minimizar el riesgo en estos puntos de
peligro
• Inventario y estado de las herramientas
manuales y mecanizadas

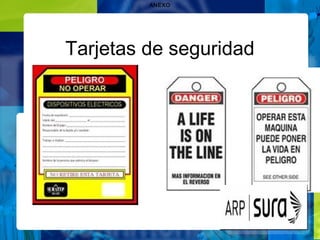

28. Tarjetas de seguridad
ANEXO

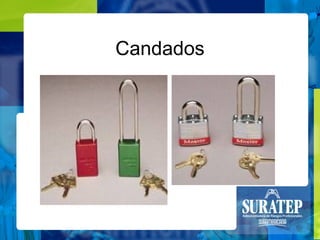

29. Candados

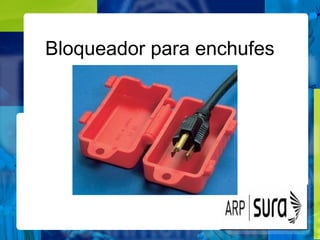

30. Bloqueador para enchufes

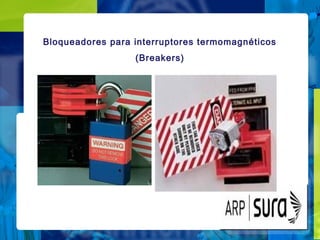

31. Bloqueadores para interruptores termomagnéticos
(Breakers)

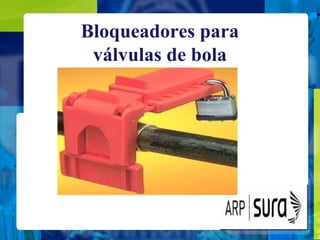

32. Bloqueadores para
válvulas de bola

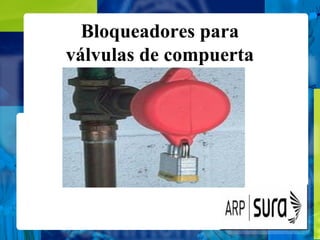

33. Bloqueadores para
válvulas de compuerta

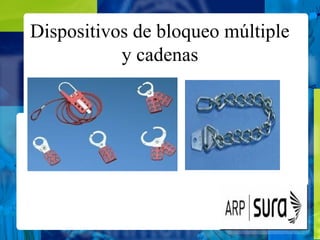

34. Dispositivos de bloqueo múltiple
y cadenas

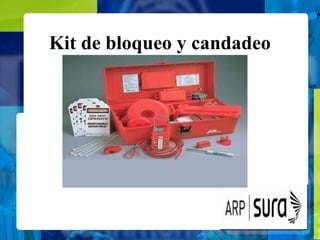

35. Kit de bloqueo y candadeo

36. GRACIAS
