1. Trabajo De Seguridad En La Construcción
Por:
Diana Carolina Ruiz Londoño
Carlos Mario Carrillo
Jhon Fredy Ramírez
Tecnología:
Salud Ocupacional
Idt:
Natalia Ospina
Sena-Antioquia
2010-05-11

2. 1- ANDAMIOS COLGANTES: Los andamios colgantes móviles no deben tener más de 8 metros
de largo. Muchas veces se usan de menor longitud y que ya vienen prefabricados. Para que el
andamio sea seguro, debe sostener una carga de trabajo de 180 kg./m2 . Se les hace una prueba
antes de usarlos para comprobar que puedan soportar 4 veces más que el peso que habitualmente se
les exigirá, es lo que se llama coeficiente de seguridad. Todos los andamios colgantes tendrán
máquinas de elevación que se manejan desde la plataforma o desde arriba, que deben tener un
dispositivo que evite que el cable se desenrolle. Su mecanismo debe permitir usarlo y controlarlo
con facilidad, y poder verificar que está bien.
2- SISTEMAS ANTICAIDAS VERTICAL: sistema de cables de acero o cuerdas que
debidamente ancladas a un punto superior de la zona de trabajo protegen al trabajador en
su desplazamiento vertical (ascenso/descenso). Deben ser debidamente calificada y
certificada por una persona competente para dicho uso y como punto de anclaje y debe
garantizar una resistencia mínima de 5000 libras. Pueden ser fijas o portátiles según su
necesidad.
LÍNEAS DE VIDA VERTICALES FIJAS:
se utilizan en estructuras que superen los 3 m de altura pueden ser instaladas en escalera
tipo gato, cubiertas plataformas tanques torres o cualquier sitio industrial cuyo acceso
tenga esta configuración.
LÍNEAS DE VIDA VERTICALES PORTÁTILES:
Pueden ser en cable de acero con diámetro de 8 mm a 9 mm o cuerdas estáticas con una
elongación máxima del 5% fabricado con materiales sintéticos con diámetro mínimo de 13
mm debidamente certificados y resistentes a la fricción y el desgaste.
3- ARNES: sistemas de correas cosidas y debidamente aseguradas, incluye elementos
para conectar equipos y asegurarse a un punto de anclaje; su diseño permite distribuir en
varias partes del cuerpo el impacto generado por la caída.
CLASIFICACIÓN SEGÚN LA ANSI:
CLASE1: Un SISTEMA DE PROTECCION CONTRA CAIDAS es un conjunto de
componentes y subsistemas, incluyendo los conectores necesarios, utilizado para
detener al usuario durante una cada desde una altura de trabajo y suspenderlo hasta que
pueda realizarse el rescate
CLASE 2: Los SISTEMAS DE SUSPENSION Y RESCATE permiten que los trabajadores
se sienten y trabajen con seguridad mientras que se encuentran elevados. El sistema esto
diseñado para subir o bajar y apoyar un trabajador en una estación de trabajo elevada.
No se puede confiar en que sistema por si solo sea capaz de brindar la protección
apropiada contra las caídas.
CLASE 3: Un SISTEMA DE RESTRICCION es un conjunto de componentes y
subsistemas, incluyendo los conectores necesarios, utilizado para: (a) estabilizar y apoyar
al usuario parcialmente en el lugar de trabajo elevado para permitir el uso libre de ambas
manos; (b) restringir los movimientos del usuario para impedir que pueda llegar a un lugar
donde existe un peligro de caída.

3. CLASE 4: Un SISTEMA DE MONTAJE DE PERSONAL proporciona un medio rápido de
levantar o tirar del usuario para extraerlo de un entorno de trabajo. EL sistema apoya el
peso completo del cuerpo durante un breve per.odo de tiempo, pero no debe utilizarse
para la suspensión. Un sistema de rescate por sí solo no puede proporcionar toda la
protección que necesita el trabajador.
También podrá requerirse el uso de los sistemas de protección de caídas y/o restricción.
4- ESLINGA: conector con una longitud mínima de 1.80 m fabricado en materiales como
cuerda, reata, cable de acero o cadena. Las eslingas cuentan con ganchos para facilitar
su conexión al arnés y a los puntos de anclaje, a algunas eslingas se les incorpora un
absorbente de choque.
5- ANCLAJE: punto seguro al que se puede conectar un EPP contra caídas con
resistencia mínima de 5000 libras por persona conectada.
6- ABSORBENTES DE ENERGIA O SHOCK: son sistemas que vienen ya instalados en
los accesorios del arnés para evitar una descarga eléctrica cuando este ejecutando cierta
labor en alturas.
7-GANCHOS: equipo metálico que es parte integral de los conectores y permite realizar
conexiones entre el arnés y los puntos de anclaje, sus dimensiones varían de acuerdo a
su uso, los ganchos están provistos de una argolla u ojo al que esta asegurado al material
del conector (cuerda, cable, reata, cadena) y un sistema de apertura y sierre con doble
sistema de accionamiento para evitar una apertura accidental que asegura que el gancho
no se salga de su punto de conexión.
8- MOSQUETONES: equipo metálico en forma de argolla que permite realizar
conexiones directas al arnés a los puntos de anclaje. Otro uso es servir de conexión entre
equipos de protección contra caídas o rescate a su punto de anclaje.
9- QUE ES UN PROGRAMA DE INSPECCION:
10- QUE SON ELEVADORES AEREOS: Un elevador aéreo es cualquier dispositivo
aéreo que tiene una articulación y/o brazo extensible.
Sólo empleados calificados están autorizados a operar mecanismos del elevador aéreo.
Para llegar a calificar en la operación de estos equipos usted debe:
1. Saber todas las reglas de seguridad para cada sitio de trabajo.
2. Leer y entender el manual del operario del equipo.
3. Entender las regulaciones de OSHA pertenecientes a los equipos y el trabajo.
4. Tener instrucción práctica con el equipo aéreo.
5. Saber el procedimiento de rescate del empleado en caso de una emergencia.
11- REDES MALLAS: son mallas para la detención de caídas de escombros para evitar
una posible lesión o para evitar un daño más grave también existen mallas para la
protección contra caídas de los trabajadores con una resistencia mínima de 5000 libras.
Su material debe de ser de poliamida o material similar que pueda soportar el impacto, un
tamaño máximo de entramado de 100 mm. Deben ser inspeccionadas semanal mente
verificando su estado

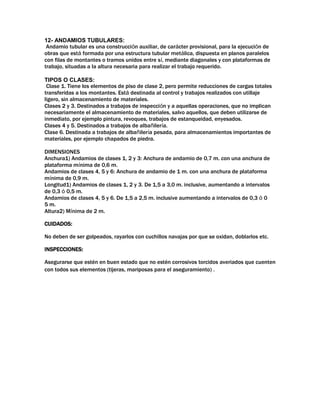

4. 12- ANDAMIOS TUBULARES:
Andamio tubular es una construcción auxiliar, de carácter provisional, para la ejecución de
obras que está formada por una estructura tubular metálica, dispuesta en planos paralelos
con filas de montantes o tramos unidos entre sí, mediante diagonales y con plataformas de
trabajo, situadas a la altura necesaria para realizar el trabajo requerido.
TIPOS O CLASES:
Clase 1. Tiene los elementos de piso de clase 2, pero permite reducciones de cargas totales
transferidas a los montantes. Está destinada al control y trabajos realizados con utillaje
ligero, sin almacenamiento de materiales.
Clases 2 y 3. Destinados a trabajos de inspección y a aquellas operaciones, que no implican
necesariamente el almacenamiento de materiales, salvo aquellos, que deben utilizarse de
inmediato, por ejemplo pintura, revoques, trabajos de estanqueidad, enyesados.
Clases 4 y 5. Destinados a trabajos de albañilería.
Clase 6. Destinada a trabajos de albañilería pesada, para almacenamientos importantes de
materiales, por ejemplo chapados de piedra.
DIMENSIONES
Anchura1) Andamios de clases 1, 2 y 3: Anchura de andamio de 0,7 m. con una anchura de
plataforma mínima de 0,6 m.
Andamios de clases 4, 5 y 6: Anchura de andamio de 1 m. con una anchura de plataforma
mínima de 0,9 m.
Longitud1) Andamios de clases 1, 2 y 3. De 1,5 a 3,0 m. inclusive, aumentando a intervalos
de 0,3 ó 0,5 m.
Andamios de clases 4, 5 y 6. De 1,5 a 2,5 m. inclusive aumentando a intervalos de 0,3 ó 0
5 m.
Altura2) Mínima de 2 m.
CUIDADOS:
No deben de ser golpeados, rayarlos con cuchillos navajas por que se oxidan, doblarlos etc.
INSPECCIONES:
Asegurarse que estén en buen estado que no estén corrosivos torcidos averiados que cuenten
con todos sus elementos (tijeras, mariposas para el aseguramiento) .
