1. EL PROCESO ARQUITECTONICO (2da PARTE) Docente : Arq. Yemilhe del C. Chávez Velásquez Curso : Teoría Arquitectónica II 2008 UNIVERSIDAD PRIVADA DE TACNA Facultad de Arquitectura y Urbanismo

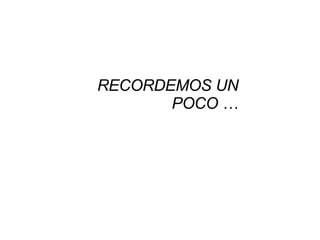

2. RECORDEMOS UN POCO …

3. INTRODUCCION Definición : Un proceso es una serie de fases de un fenómeno. El Hacer Arquitectónico nos dice: “El Arquitecto es un generador de orden”. Desde esta perspectiva lo primero que pensamos es que como arquitectos debemos hacer nuestros diseños con orden, lo cual significa que seguiremos un proceso, dividido en etapas las cuales se seguirán en orden y con creatividad.

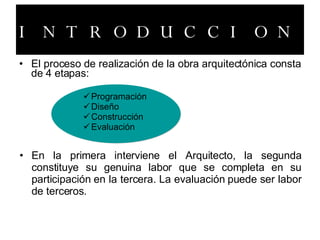

4. INTRODUCCION El proceso de realización de la obra arquitectónica consta de 4 etapas: Programación Diseño Construcción Evaluación En la primera interviene el Arquitecto, la segunda constituye su genuina labor que se completa en su participación en la tercera. La evaluación puede ser labor de terceros.

5. ENTONCES … LUEGO DE HABER CULMINADO LA PRIMERA PARTE O FASE “INFORMACION”, CONTINUEMOS …

6. 2da FASE - ANALISIS Definición : Distinción y separación de las partes de un todo hasta llegar a conocer sus principios o elementos. Los datos obtenidos en la fase de información deberán analizarse de acuerdo con el orden planeado. Según la dimensión del problema que se trate, el análisis se podrá realizar solo por un arquitecto o por un equipo de los profesionistas que técnicamente se requieran.

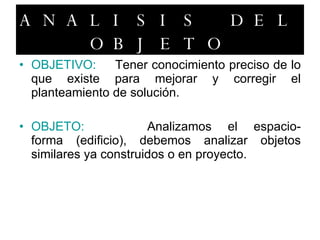

7. ANALISIS DEL OBJETO OBJETIVO: Tener conocimiento preciso de lo que existe para mejorar y corregir el planteamiento de solución. OBJETO: Analizamos el espacio-forma (edificio), debemos analizar objetos similares ya construidos o en proyecto.

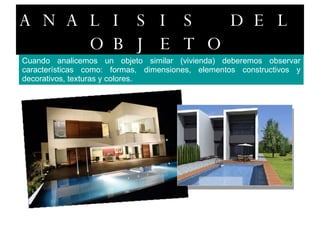

8. ANALISIS DEL OBJETO Cuando analicemos un objeto similar (vivienda) deberemos observar características como: formas, dimensiones, elementos constructivos y decorativos, texturas y colores.

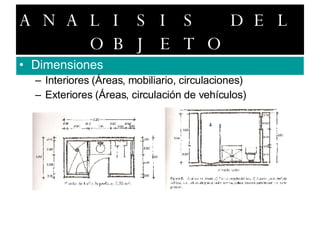

10. ANALISIS DEL OBJETO Dimensiones Interiores (Áreas, mobiliario, circulaciones) Exteriores (Áreas, circulación de vehículos)

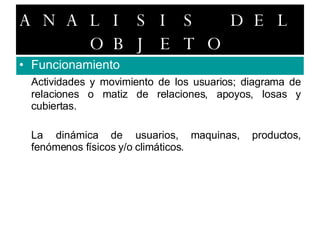

12. ANALISIS DEL OBJETO Funcionamiento Actividades y movimiento de los usuarios; diagrama de relaciones o matiz de relaciones, apoyos, losas y cubiertas. La dinámica de usuarios, maquinas, productos, fenómenos físicos y/o climáticos.

13. ANALISIS DEL OBJETO Características Particularidades del espacio analizando luz, color, textura y conceptualizacion de la solución estudiada. Muchos espacios similares tienen características diferentes, por lo que no podemos minimizarlos.

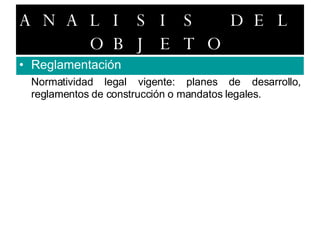

14. ANALISIS DEL OBJETO Reglamentación Normatividad legal vigente: planes de desarrollo, reglamentos de construcción o mandatos legales.

15. ANALISIS DEL SUJETO

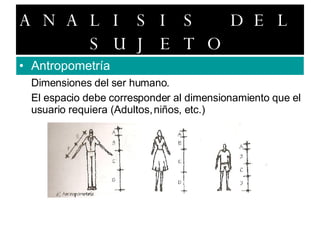

16. ANALISIS DEL SUJETO Antropometría Dimensiones del ser humano. El espacio debe corresponder al dimensionamiento que el usuario requiera (Adultos, niños, etc.)

17. Análisis del Sujeto

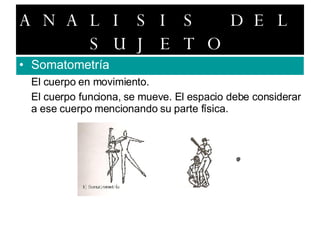

18. ANALISIS DEL SUJETO Somatometría El cuerpo en movimiento. El cuerpo funciona, se mueve. El espacio debe considerar a ese cuerpo mencionando su parte física.

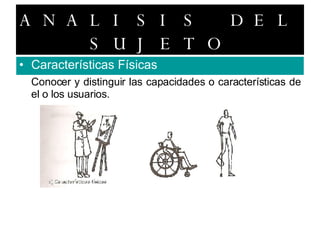

19. ANALISIS DEL SUJETO Características Físicas Conocer y distinguir las capacidades o características de el o los usuarios.

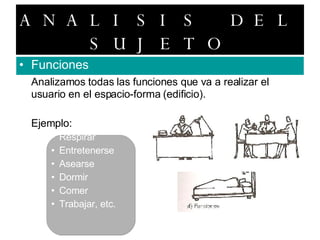

20. ANALISIS DEL SUJETO Funciones Analizamos todas las funciones que va a realizar el usuario en el espacio-forma (edificio). Ejemplo: Respirar Entretenerse Asearse Dormir Comer Trabajar, etc.

21. ANALISIS DEL MEDIO SOCIAL OBJETIVO: Es conocer detenidamente al sujeto usuario del espacio-forma, para lograr que este satisfaga la actividad que el usuario necesita desarrollar. CARACTERÍSTICAS SOCIALES: Comportamiento de la comunidad Leyes y reglamentos Costumbres, etc. El hombre es un ser social y gregario.

22. Medio Social

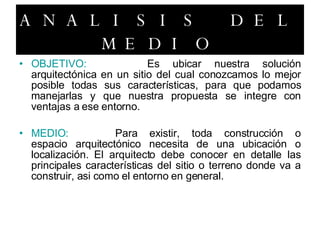

23. ANALISIS DEL MEDIO OBJETIVO: Es ubicar nuestra solución arquitectónica en un sitio del cual conozcamos lo mejor posible todas sus características, para que podamos manejarlas y que nuestra propuesta se integre con ventajas a ese entorno. MEDIO: Para existir, toda construcción o espacio arquitectónico necesita de una ubicación o localización. El arquitecto debe conocer en detalle las principales características del sitio o terreno donde va a construir, asi como el entorno en general.

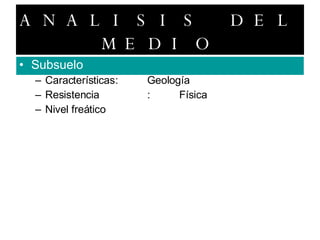

24. ANALISIS DEL MEDIO Subsuelo Características : Geología Resistencia : Física Nivel freático

25. ANALISIS DEL MEDIO Suelo Resistencia : Capacidad de carga Topografía : Planimetría o nivelación Hidrografía : Cuerpos de agua Vegetación : Tipo, dimensiones, características Otros

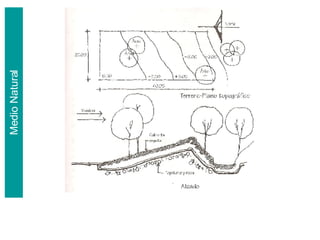

26. Medio Natural

27. Medio Natural

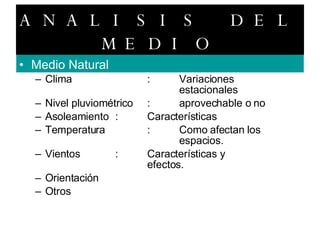

28. ANALISIS DEL MEDIO Medio Natural Clima : Variaciones estacionales Nivel pluviométrico : aprovechable o no Asoleamiento : Características Temperatura : Como afectan los espacios. Vientos : Características y efectos. Orientación Otros

29. Medio Natural

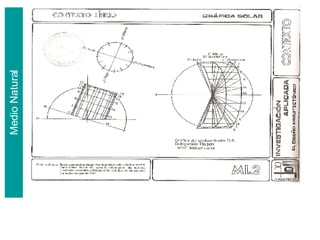

30. Medio Natural

31. Medio Natural

32. ANALISIS DEL MEDIO Medio Artificial (urbano) Reglamentaciones legales Demografía Historia Equipamiento Infraestructura Vialidades Paisaje

33. Medio Artificial (urbano)

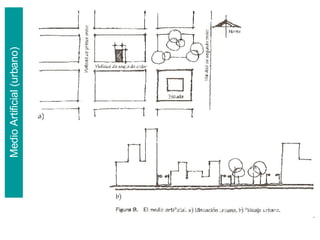

34. Medio Artificial (urbano)
