1. Taller de materiales y
prototipos 2
Agosto-Noviembre 2019
Tania A. Muñoa Moranchel (Wampi)
LDI/MID
Lunes 12 agosto 2019

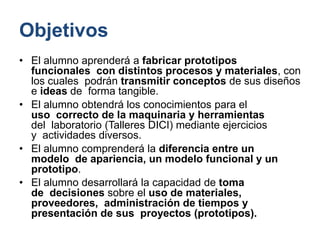

2. Objetivos
• El alumno aprenderá a fabricar prototipos
funcionales con distintos procesos y materiales, con
los cuales podrán transmitir conceptos de sus diseños
e ideas de forma tangible.
• El alumno obtendrá los conocimientos para el
uso correcto de la maquinaria y herramientas
del laboratorio (Talleres DICI) mediante ejercicios
y actividades diversos.
• El alumno comprenderá la diferencia entre un
modelo de apariencia, un modelo funcional y un
prototipo.
• El alumno desarrollará la capacidad de toma
de decisiones sobre el uso de materiales,
proveedores, administración de tiempos y
presentación de sus proyectos (prototipos).

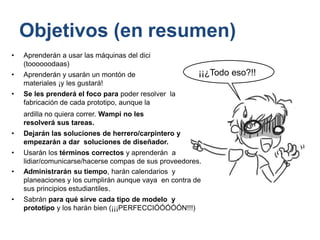

3. Objetivos (en resumen)
• Aprenderán a usar las máquinas del dici
(toooooodaas)
• Aprenderán y usarán un montón de
materiales ¡y les gustará!
• Se les prenderá el foco para poder resolver la
fabricación de cada prototipo, aunque la
ardilla no quiera correr. Wampi no les
resolverá sus tareas.
• Dejarán las soluciones de herrero/carpintero y
empezarán a dar soluciones de diseñador.
• Usarán los términos correctos y aprenderán a
lidiar/comunicarse/hacerse compas de sus proveedores.
• Administrarán su tiempo, harán calendarios y
planeaciones y los cumplirán aunque vaya en contra de
sus principios estudiantiles.
• Sabrán para qué sirve cada tipo de modelo y
prototipo y los harán bien (¡¡¡PERFECCIÓÓÓÓÓN!!!)
¡¡¿Todo eso?!!

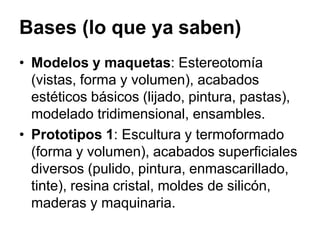

5. Bases (lo que ya saben)
• Modelos y maquetas: Estereotomía
(vistas, forma y volumen), acabados
estéticos básicos (lijado, pintura, pastas),
modelado tridimensional, ensambles.
• Prototipos 1: Escultura y termoformado
(forma y volumen), acabados superficiales
diversos (pulido, pintura, enmascarillado,
tinte), resina cristal, moldes de silicón,
maderas y maquinaria.

6. 3D sketching
Modelos rápidos para exploración
formal 3D con material sencillo:
Cartón, masking tape, pegamento,
papeles, plastilina, pet, etc.

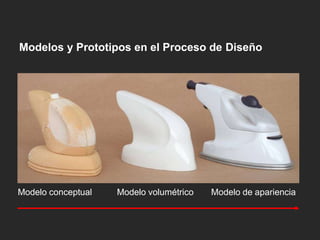

7. Modelo conceptual Modelo volumétrico Modelo de apariencia
Modelos y Prototipos en el Proceso de Diseño

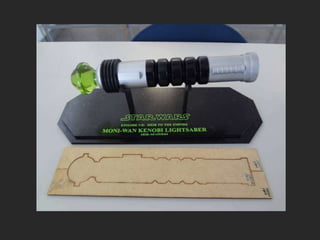

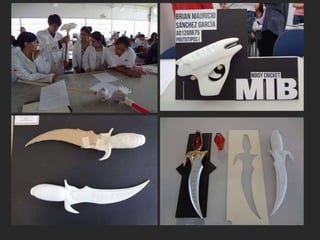

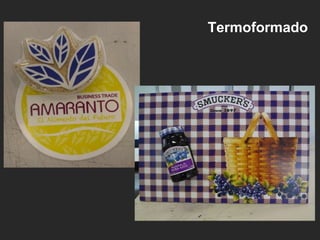

11. Termoformado

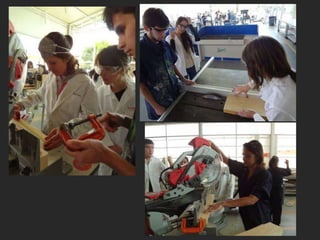

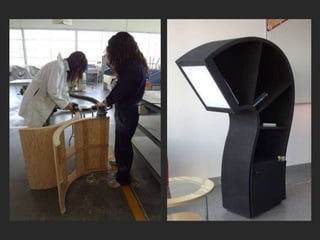

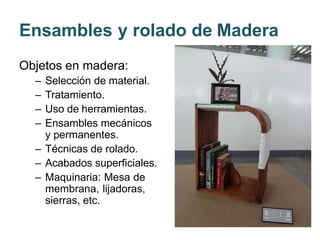

14. Ensambles y rolado de Madera
Objetos en madera:
– Selección de material.
– Tratamiento.
– Uso de herramientas.
– Ensambles mecánicos
y permanentes.
– Técnicas de rolado.
– Acabados superficiales.
– Maquinaria: Mesa de
membrana, lijadoras,
sierras, etc.

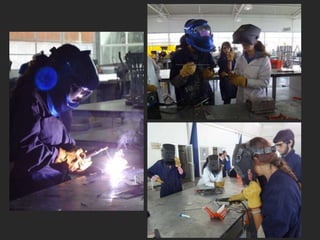

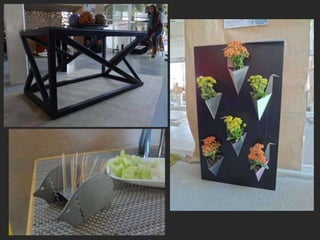

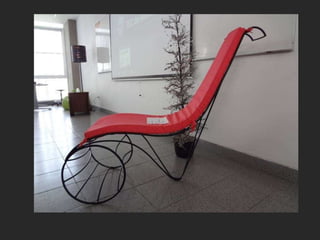

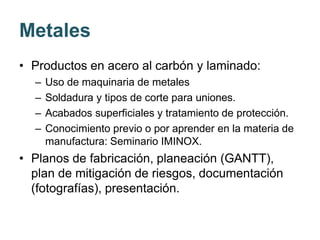

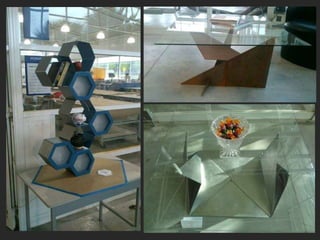

19. Metales
• Productos en acero al carbón y laminado:
– Uso de maquinaria de metales
– Soldadura y tipos de corte para uniones.
– Acabados superficiales y tratamiento de protección.
– Conocimiento previo o por aprender en la materia de
manufactura: Seminario IMINOX.
• Planos de fabricación, planeación (GANTT),
plan de mitigación de riesgos, documentación
(fotografías), presentación.

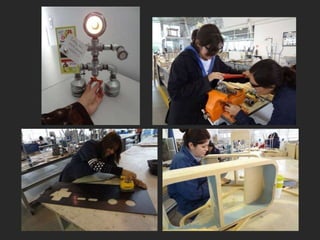

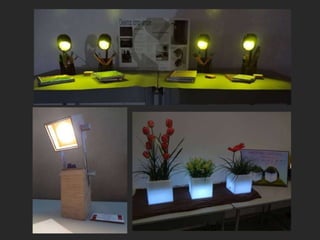

26. Versatilidad
Fibra de vidrio:
•
•
Procesos para fabricación de corazones y moldes.
Desmoldantes, resinas y cargas.
Concreto:
•
•
Procesos para fabricación de moldes y corazones.
Tipos de mezclas y propiedades físicas y mecánicas.
Uso de materiales diversos y métodos de ensamble de los mismos:
mecánicos.
–Desarrollo de planos
–Propuesta de calendario de producción (GANTT)
–Documentación y presentación del proyecto
(previo a portafolio)

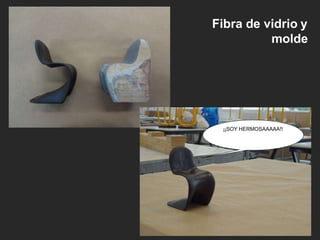

30. ¡¡SOY HERMOSAAAAA!!
Fibra de vidrio y
molde

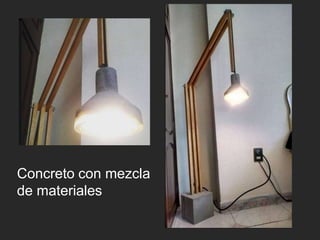

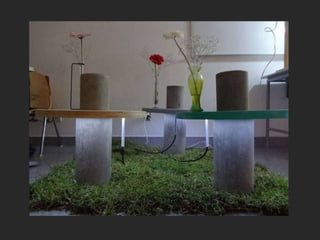

31. Concreto con mezcla
de materiales

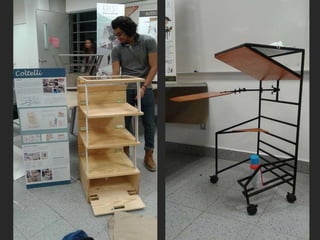

34. Entrega final
Puede ser un proyecto sencillo,
personal o el proyecto final de su
materia de Proyectos. Esto lo
decidimos pasando el 2o parcial.

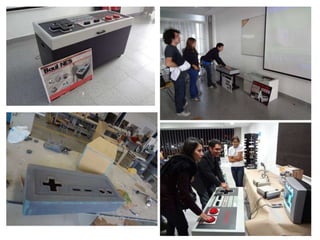

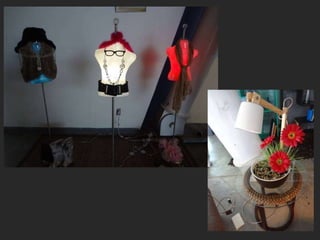

36. ¡El proyecto comodín!

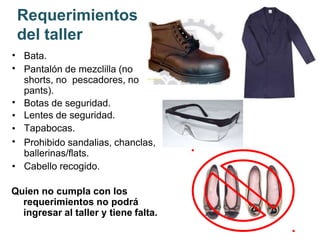

38. Requerimientos
del taller
•
•
•
•
•
•
Bata.
Pantalón de mezclilla (no
shorts, no pescadores, no
pants).
Botas de seguridad.
Lentes de seguridad.
Tapabocas.
Prohibido sandalias, chanclas,
ballerinas/flats.
• Cabello recogido.
Quien no cumpla con los
requerimientos no podrá
ingresar al taller y tiene falta.

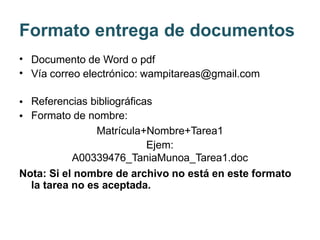

40. Formato entrega de documentos
•
•
Documento de Word o pdf
Vía correo electrónico: wampitareas@gmail.com
•
•
Referencias bibliográficas
Formato de nombre:
Matrícula+Nombre+Tarea1
Ejem:
A00339476_TaniaMunoa_Tarea1.doc
Nota: Si el nombre de archivo no está en este formato
la tarea no es aceptada.

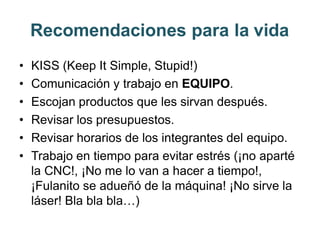

41. Recomendaciones para la vida
• KISS (Keep It Simple, Stupid!)
• Comunicación y trabajo en EQUIPO.
• Escojan productos que les sirvan después.
• Revisar los presupuestos.
• Revisar horarios de los integrantes del equipo.
• Trabajo en tiempo para evitar estrés (¡no aparté
la CNC!, ¡No me lo van a hacer a tiempo!,
¡Fulanito se adueñó de la máquina! ¡No sirve la
láser! Bla bla bla…)

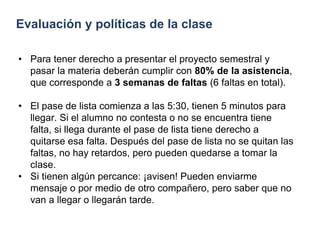

42. Evaluación y políticas de la clase
• Para tener derecho a presentar el proyecto semestral y
pasar la materia deberán cumplir con 80% de la asistencia,
que corresponde a 3 semanas de faltas (6 faltas en total).
• El pase de lista comienza a las 5:30, tienen 5 minutos para
llegar. Si el alumno no contesta o no se encuentra tiene
falta, si llega durante el pase de lista tiene derecho a
quitarse esa falta. Después del pase de lista no se quitan las
faltas, no hay retardos, pero pueden quedarse a tomar la
clase.
• Si tienen algún percance: ¡avisen! Pueden enviarme
mensaje o por medio de otro compañero, pero saber que no
van a llegar o llegarán tarde.

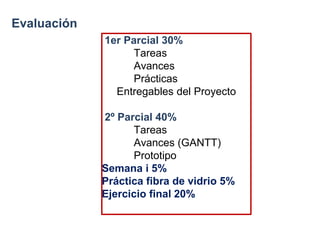

43. Evaluación
1er Parcial 30%
Tareas
Avances
Prácticas
Entregables del Proyecto
2º Parcial 40%
Tareas
Avances (GANTT)
Prototipo
Semana i 5%
Práctica fibra de vidrio 5%
Ejercicio final 20%

44. Soporte académico
Tania A. Muñoa Moranchel
wampitareas@gmail.com
Presentaciones: slideshare.net/wampi_di
Grupo Facebook: Prototipos LDI
https://www.facebook.com/groups/243803959127807/
Horario de clase: Lunes y Jueves, 5:30pm a 6:55pm
Lugar: Presentaciones en el salón 13101; Chambear en
el salón 13102 (DICI)

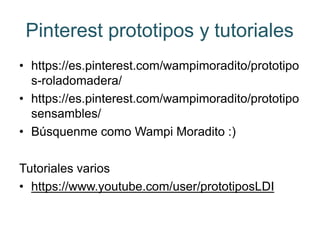

45. Pinterest prototipos y tutoriales
• https://es.pinterest.com/wampimoradito/prototipo
s-roladomadera/
• https://es.pinterest.com/wampimoradito/prototipo
sensambles/
• Búsquenme como Wampi Moradito :)
Tutoriales varios
• https://www.youtube.com/user/prototiposLDI
