1. Materia y expresión
Clase 02: Materiales para prototipaje rápido y speedform
Semana 7: 24septiembre2020 TAMM

2. ¿Cómo les fue con el reporte?

3. Objetivos
• Los alumnos aprenderán sobre distintos
materiales para generar ideas rápidas,
presentar formas, y poder decidir cuáles les
conviene más dependiendo de sus
propiedades, accesibilidad, costos y
manejabilidad.
• También revisaremos algunas técnicas de
diseño y manuales para explorar formas e
ideas.

4. Modelación y escultura para
prototipaje
• La modelación es un método ampliamente utilizado
para representar las ideas bocetadas de manera
física.
• Sirve para validar la factibilidad de las formas de
una idea en 2D aplicando materiales 3D.
• También ayuda a corregir ergonomía, dimensiones,
y generar más propuestas formales.
• Es un método económico, fácil de ejecutar y
corregir.
• La modelación física complementa al sketch y ayuda
a las personas a interpretar mejor un modelo
digital.

5. En la industria es ampliamente utilizado para validar proyectos a escala
1:1 y realizar las correcciones más rápido, de manera más económica.
Por ejemplo la industria automotriz.

7. Uso de plantillas
• Las plantillas son las vistas de cada
propuesta formal, deben ser las
proyecciones reales del objeto
porque se utilizan como referencia
para poder tallar o esculpir.
• Las plantillas nos ayudan a
medir, proporcionar y entender las
relaciones entre cada vista del
objeto para lograr obtener
un modelo en 3D.

8. Uso de plantillas

9. Materiales económicos para
escultura muy rápida:
• Espuma Oasis o espuma floral
• Pasta Das blanca o arcilla
• Jabón zote o jabón de lavandería

11. Tipos de modelos y
materiales
• Espuma de poliuretano (Espuma PU):
Es un material plástico que se genera por
la mezcla de dos componentes: un poliol
y un isocianato. Al mezclarse generan una
reacción química que desprende dióxido
de carbono, lo que genera su expansión
(burbujitas). Por lo tanto necesita de
paredes para limitar dicha expansión.

12. • La función principal de la espuma es como aislante
térmico, pero debido a su flexibilidad y facilidad de
manipulación se utiliza como material de prototipaje.
• Existen distintas densidades de material, el más común
es de densidad baja que es el de dos componentes o el
enlatado.
• El de densidad alta es rígido, con capacidad de ser
maquinado, pero es muy costoso.

13. Ventajas
• Con poco material puedes
obtener grandes volúmenes.
• Adquiere la forma del molde
que lo contiene.
• Se puede cortar, lijar,
resanar (rellenador plástico)
para obtener la forma y el
acabado que se desee. Sirve
para modelos volumétricos
rápidos y modelos de
apariencia.
Desventajas
• Mientras más grande la
expansión más grandes
los poros y menos denso
el material.
• No tiene buena impresión
de detalles. Es un volumen
burdo.

15. Espuma como base para escultura

17. Foamular o espuma rosa o espuma aislante
• Es un aislamiento térmico de espuma
rígida de poliestireno extruido en
paneles.
• Se utiliza principalmente
en construcción.
• En los modelos se hacen laminados (se
pegan entre ellas como sandwich) para
generar volúmenes más grandes.
• Se puede tallar, cortar, pegar con
pegamento blanco, lijar, resanar
con resanadores base agua, nada de
solventes o se destruye. Se tiene que
sellar para poder pintar con aerosol.

18. Plastilina
• Es un plástico termo estable, inventado en 1880
como sustituto de la arcilla común, debido a que
esta se secaba demasiado rápido, y no daba
tiempo a los escultores de terminar sus piezas.
• La plastilina de escultor tiene buena densidad, es
más resistente a la temperatura que la escolar, y
también tiene mejor impresión de texturas. Es
más rígida por eso es muy utilizada para
modelar, esculpir y como corazón de moldes de
silicón, fibra de vidrio y vaciado de esculturas de
bronce.
• Se alisa con medios grasos como el aceite para
bebé, o también con gasolina blanca. Estos
materiales derriten la superficie y se puede
alisar con esponja, o utilizar como pegamento
del mismo material.

23. Plastilina epóxica
• Es una masa epóxica de dos componentes donde
una de las partes es la masa o resina y la otra es el
catalizador. La más comercial se utiliza como masa
de sellado, pegamento y resanador (marca
Plastiloka). La artística sirve para realizar esculturas.
• Para trabajarla se deben mezclar ambas masillas en
partes iguales, aproximadamente tiene un tiempo
de uso de 20 minutos antes de que endurezca, si se
le agrega plastilina de escultor a la mezcla puede
durar suave de unos 10 a 20 minutos extras.
• Una marca profesional es Apoxie Sculpt.

24. • Una ventaja de este material es que al endurecer puede lijarse,
resanarse, pintarse y pegarse con silicón frío o más epóxico.

25. • Arcilla polimérica:
Tiene una base de PVC, es muy maleable y
fácil de imprimir texturas. Necesita hornearse
para hacerla rígida. Puede ser de colores
neutros o comprarse ya con pigmento. Si se
desea pintar se pueden usar acrílicos y/u
óleos.
La marca más popular es Super Sculpey que
viene en distintas presentaciones: Firme,
Medium, Original y living doll (el horror).
Existen otras como Fimo.

26. • Es un material muy maleable con una resistencia mayor a la plastilina,
es mucho más sencillo de controlar e imprimir texturas, a presión,
sobre la superficie. No se hace bolitas al utilizar la herramienta, se
puede alisar e hidratar con alcohol isopropílico.
• Al hornearse y volverse rígida se puede lijar, taladrar con cuidado, y
pegar con silicón frío otras piezas.
• Se consigue en Amazon, y la mejor opción es la versión original, y si
no hay la medium, jamás la firme.

29. Porcelana fría o arcilla polimérica casera
• Es el sustituto casero de las arcilla polimérica.
Es un material a base de fécula de maíz o de
harina y pegamento blanco, con componentes
grasos hidratantes como crema corporal y
glicerina, que permite que la arcilla sea
manejable.
• Se seca al aire, por eso para que dure su
elasticidad debe nvolverse en plástico y evitar
que tenga contacto con el aire.
• Se puede agregar pintura desde la masa (pintura
vegetal, acrílicos, acuarela líquida, pasteles
pulverisados) para que el color sea uniforme o
se puede pintar después de esculpir con
acrílicos, pasteles, etc.

30. • Tiene buena fidelidad de impresión, para
texturizar y hacer detalles.
• Se trabaja con estiques o herramientas
de escultura.
• Puede tardar en secar entre 1 a 2 días
piezas no muy gruesas o grandes, y hasta
una semana piezas muy grandes.

31. Herramientas de modelado
Estiques
• Son herramientas con distintas formas y puntas
que sirven para empujar, cortar o alisar el
material.
• Hay varios tipos y materiales: madera, metal,
plástico, puntas de silicón, etc. Prácticamente
cualquier objeto que sirva para empujar, cortar,
imprimir puede convertirse un estique, por
ejemplo instrumental de dentista.
• Los metálicos tienen dos tipos de puntas: planas
que sirven para recortar y extraer y alambre
redondo para aplanar, empujar y alisar.

32. Existen 2 tipos de estiques: Palillos (sólidos) y Vaciadores.
Los palillos sirven para alisar, aplastar, aplanar, mover el
material.
Los vaciadores pueden ser planos, redondos o dentados.
Sirven para encajarse y retirar el material, el tipo de
punta depende de la dureza del material, el plano es para
materiales más duros, mientras el redondo para los
suaves como la arcilla y la plastilina.

33. Herramientas hechizas

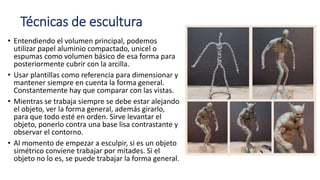

34. Técnicas de escultura
• Entendiendo el volumen principal, podemos
utilizar papel aluminio compactado, unicel o
espumas como volumen básico de esa forma para
posteriormente cubrir con la arcilla.
• Usar plantillas como referencia para dimensionar y
mantener siempre en cuenta la forma general.
Constantemente hay que comparar con las vistas.
• Mientras se trabaja siempre se debe estar alejando
el objeto, ver la forma general, además girarlo,
para que todo esté en orden. Sirve levantar el
objeto, ponerlo contra una base lisa contrastante y
observar el contorno.
• Al momento de empezar a esculpir, si es un objeto
simétrico conviene trabajar por mitades. Si el
objeto no lo es, se puede trabajar la forma general.

37. EVA Foam o foami
• Etilvinilacetado (EVA) es un polímero termoplástico (se
puede deformar con calor) conformado por unidades
de etileno y acetato de vinilo.
• Dependiendo de su uso es su calidad: industrial o
manualidades.
• Viene en presentaciones de distintos grosores, formas y
colores. El más fácil de encontrar es el laminado.
• Es fácil de pegar, cortar, pintar, tiene baja absorción del
agua (no es totalmente impermeable), no es tóxico, es
liviano, se puede reciclar, moldear con calor y texturizar
con pirograbado.
https://www.instructables.com
/id/Introduction-to-EVA-Foam/

38. Usos
Tiene muchos usos por ser un material maleable y versátil:
• Manualidades
• Material escolar
• Terapia
• Industria zapatera
• Deportes

39. Trucos con el material
• Se puede cortar, lijar y pegar con
pegamento de contacto o silicón frío,
dependiendo del uso.
• Se utilizan plantillas para marcar, se
puede cortar con exacto, cutter o
tijeras.
• Al final se puede sellar con calor (se
abrillanta) y utilizar distintos
materiales como primer para
pintarlo: pegamento con agua
(maso), mod podge, primer en
aerosol.

40. • El material puede manipularse y cambiar de forma con calor,
utilizando una pistola de calor o una secadora de cabello. También se
puede contraer un poco con el calor para crear zurcos. Se puede
marcar con puntas suaves de estiques o marcar más profundo con
pirógrafos.

42. Worbla
• Es un material termoplástico,
generalmente en forma de pliego (hoja
de papel), hecho a base de pulpa de
madera. Cambia de forma a los 194 °C, y
con el calor se vuelve pegajoso, así que
no es necesario usar pegamento para
unirlo entre sí.
• Se puede utilizar laminado o como
refuerzo para otros materiales,
especialmente para el EVA foam.
• https://www.instructables.com/id/Introd
uction-to-Worbla/

43. • Para los acabados se puede
pintar directo con acrílicos
o aerosoles, o se pueden
poner selladores, depende
de el color base y las
texturas que se deseen
lograr.
• Existen termoformadoras
para hojas de worbla de
distintos tamaños.
