Proyecto Aula

Captación De Aguas Pluviales

2013

Desarrollo Sustentable
Entendemos por desarrollo sustentable a un proceso de crecimiento de la Humanidad con
la mira puesta en el cuidado y la protección del medio ambiente. La noción de desarrollo
sustentable es muy reciente: surgió a fines del siglo XX como el resultado de proyectos y
exposiciones internacionales que analizaban el desgaste y el abuso que el ser humano
con su crecimiento económico, tecnológico y social ha generado a lo largo del tiempo
sobre el medio ambiente. Así, surge este concepto novedoso que supone el poder
mantener niveles de crecimiento y desarrollo que beneficien a las diferentes regiones del
globo pero que no impliquen continuar con ese abuso medioambiental sino que, por el
contrario, se basen en el uso de energías renovables, en el reciclado de materiales que
puedan ser reutilizables, etc.

La importancia del desarrollo sustentable radica en un hecho no menor: la suposición de
que la Humanidad no tiene que resignar su actual calidad de vida o modernidad para
cuidar y mantener el medio ambiente. Así, el desarrollo sustentable resulta deslumbrante
y práctico ya que no sólo representa ideas de protección a la naturaleza y a todo aquello
que nos rodea si no un modo de llevar a cabo estas prácticas consientes y responsables
en pos del beneficio también de la Humanidad.
El desarrollo sustentable nos dice que el ser humano es lo suficientemente capaz como
para crear nuevos métodos de subsistencia que no se basen en el daño al medio
ambiente pero que tampoco impliquen atraso. Así, para los defensores de este tipo de
teoría, es importante (y además urgente) recurrir a nuevas energías que se basen en el
uso de recursos renovables y no agotables como el petróleo, a nuevas formas de
comercio y consumo que no se centren en la noción de productos descartables y
transgénicos sino en la presencia de productos orgánicos, sanos y que no transformen el
medio ambiente.

Proyecto Aula

Página 1


2013

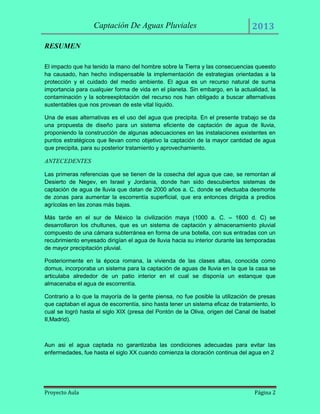

RESUMEN
El impacto que ha tenido la mano del hombre sobre la Tierra y las consecuencias queesto
ha causado, han hecho indispensable la implementación de estrategias orientadas a la
protección y el cuidado del medio ambiente. El agua es un recurso natural de suma
importancia para cualquier forma de vida en el planeta. Sin embargo, en la actualidad, la
contaminación y la sobreexplotación del recurso nos han obligado a buscar alternativas
sustentables que nos provean de este vital líquido.
Una de esas alternativas es el uso del agua que precipita. En el presente trabajo se da
una propuesta de diseño para un sistema eficiente de captación de agua de lluvia,
proponiendo la construcción de algunas adecuaciones en las instalaciones existentes en
puntos estratégicos que llevan como objetivo la captación de la mayor cantidad de agua
que precipita, para su posterior tratamiento y aprovechamiento.

ANTECEDENTES
Las primeras referencias que se tienen de la cosecha del agua que cae, se remontan al
Desierto de Negev, en Israel y Jordania, donde han sido descubiertos sistemas de
captación de agua de lluvia que datan de 2000 años a. C. donde se efectuaba desmonte
de zonas para aumentar la escorrentía superficial, que era entonces dirigida a predios
agrícolas en las zonas más bajas.
Más tarde en el sur de México la civilización maya (1000 a. C. – 1600 d. C) se
desarrollaron los chultunes, que es un sistema de captación y almacenamiento pluvial
compuesto de una cámara subterránea en forma de una botella, con sus entradas con un
recubrimiento enyesado dirigían el agua de lluvia hacia su interior durante las temporadas
de mayor precipitación pluvial.
Posteriormente en la época romana, la vivienda de las clases altas, conocida como
domus, incorporaba un sistema para la captación de aguas de lluvia en la que la casa se
articulaba alrededor de un patio interior en el cual se disponía un estanque que
almacenaba el agua de escorrentía.
Contrario a lo que la mayoría de la gente piensa, no fue posible la utilización de presas
que captaban el agua de escorrentía, sino hasta tener un sistema eficaz de tratamiento, lo
cual se logró hasta el siglo XIX (presa del Pontón de la Oliva, origen del Canal de Isabel
II,Madrid).

Aun asi el agua captada no garantizaba las condiciones adecuadas para evitar las
enfermedades, fue hasta el siglo XX cuando comienza la cloración continua del agua en 2

Proyecto Aula

Página 2


2013

Inglaterra, extendiéndose rápidamente, y terminando con muchas de las limitaciones que
antes existían.
En la actualidad los países de primer mundo cuentan con sistemas eficaces de citación
tratamiento y aprovechamiento de agua pluvial, sin embargo debido a algunos criterios
para la distribución del recurso que los gobernantes ejercen, los países como México no
tienen la cultura de la captación del agua que precipita, el presente trabajo va orientado
hacia la difusión del cuidado al ambiente y la aplicación de los principios de
sustentabilidad en todos los niveles, es por eso que en el ejemplo que se plantea se
valora un recinto deportivo como lo es el Deportivo Carmen Serdán ubicado en la
Delegación Gustavo A. Madero, en el Distrito federal, una zona que tiene una
problemática por el vital líquido.

METODOLOGÍA
La metodología que se utilizara para el estudio de la zona y las variables que se
intervienen para un proyecto de esta índole son las que continuación se describe:
Análisis del sitio de estudio
Antes de establecer la zona donde se implementara el sistema de captación de agua de
lluvia, se debe conocer cuales con las propiedades del sitio en los diferentes ámbitos,
para posteriormente teorizar cual es el efecto que va a ocasionar.
Una vez que se concluyó que el efecto que causara es favorable y que cumplirá con
algunos de los principios de sustentabilidad, se procederá a determinar la superficie
destinada a la recolección del agua pluvial, dicha área debe cumplir con algunas
características para optimizar el funcionamiento, estas son : una pendiente mínima de 5%
(en caso de cualquier superficie en la que su coeficiente de escurrimiento sea <0.2),
impedir en lo posible que el agua cosechada entre en contacto con contaminantes, que
este impermeabilizada o con un bajo coeficiente de filtración, preferentemente realizar
adecuaciones a las instalaciones existentes para abatir costos.
En el ejemplo planteado se ensayan 2 tipos de superficie para la cosecha de agua. En
uno de ellos empleando el techo de las gradas del recinto de lamina de fierro, con un
coeficiente de escurrimiento de 0.8, una area de 8m X 90m y en el otro se toma una
superficie natural en el que la materia orgánica, rocas, superficie de concreto hidráulico y
pendientes menores al 10% están presentes, con una red de drenaje que sirve a canalizar
el flujo a las zonas más bajas.
Calculo de la precipitación pluvial neta
Basándose en la información proporcionada por el Servicio Meteorológico Nacional a
través de isoyetas y tablas donde se valora la precipitación media, se obtiene la cantidad
en milímetros de agua que precipita sobre un lugar en cada mes del año, dicha cifras se
multiplican por el coeficiente de escurrimiento, con la resultante se elaborara un
calendario donde podemos visualizar la temporada de estiaje.

Proyecto Aula

Página 3


2013

Instalación de desagües de aguas pluviales.
Los desagües domiciliarios cumplen un papel fundamental en la conservación de la salud, al
hacerse cargo de la evacuación de los desechos y de las aguas pluviales, los que podrían
conformar focos infecciosos. Estos fluidos se desplazan por las cañerías, por acción de la fuerza
de la gravedad.
Los sistemas de desagüe domiciliarios tienen gran importancia en la conservación de la salud,
porque encausan los desechos y las aguas pluviales, que podrían provocar focos infecciosos.
El desplazamiento de los fluidos es por pendiente de las cañerías, y debe garantizar que su
velocidad no provoque el lavado o la sedimentación de los sólidos que éstos contengan. Por tanto,
las pendientes oscilan entre 1:20, o 1:60.

Desagües de aguas pluviales:
Se toma como nivel natural para la evacuación de las aguas de los desagües domiciliarios, el
cordón de la vereda. De modo que cualquier parte del terreno o edificación, que esté por debajo de
este nivel, debe ser evacuado por mecanismos artificiales, como los pozos de bombeo.

 
Instalación de desagües de aguas pluviales

Cuando no existen las redes de alcantarillado, se emplean soluciones alternativas para las aguas
pluviales, como emplear la absorción del terreno, o el encause por medio de las alcantarillas. Los
desagües pluviales son diseñables. El diseño está presente en faldones de techos inclinados o
planos, en los patios que necesitan una evacuación del agua. Estas deben planificarse
previamente, pues hacerlo luego de la construcción del edificio implica una serie de contratiempos
y gastos de importancia.
El diseño de las pendientes es fundamental, porque el movimiento de los fluidos es por la fuerza de
la gravedad, y debe estudiarse para cada caso en particular, tomando en cuenta las características
de la edificación y el terreno.

Proyecto Aula

Página 4


2013

Ventajas de la Captación de Aguas Pluviales

Ahorro evidente y creciente en la factura del agua. Puede suponer un 80% del total de
agua demandada por una vivienda.
Uso de un recurso gratuito y ecológico.
Pueden recibir subvenciones en función del municipio
Contribución a la sostenibilidad y protección del medio ambiente
Disponer de agua en periodos cada vez más frecuentes de restriccionesy
prohibiciones
Una buena instalación de recogida de agua es sencilla y, por tanto, existen riesgos
mínimos de averías y apenas requiere de mantenimiento.
Aprovechar el agua pluvial tiene otras ventajas a la hora de lavar nuestra ropa; al
ser el agua de lluvia mucho más blanda que la del grifo, estamos ahorrando hasta
un 50% de detergente.
Mitigan el efecto erosionado de las avenidas de aguas por la actividad pluvial

Proyecto Aula

Página 5


2013

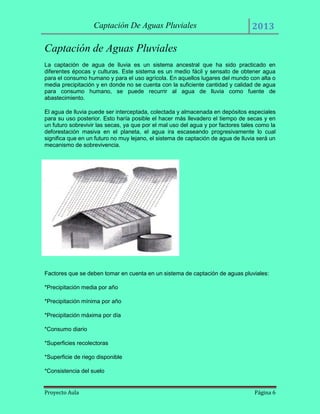

Captación de Aguas Pluviales
La captación de agua de lluvia es un sistema ancestral que ha sido practicado en
diferentes épocas y culturas. Este sistema es un medio fácil y sensato de obtener agua
para el consumo humano y para el uso agrícola. En aquellos lugares del mundo con alta o
media precipitación y en donde no se cuenta con la suficiente cantidad y calidad de agua
para consumo humano, se puede recurrir al agua de lluvia como fuente de
abastecimiento.
El agua de lluvia puede ser interceptada, colectada y almacenada en depósitos especiales
para su uso posterior. Esto haría posible el hacer más llevadero el tiempo de secas y en
un futuro sobrevivir las secas, ya que por el mal uso del agua y por factores tales como la
deforestación masiva en el planeta, el agua ira escaseando progresivamente lo cual
significa que en un futuro no muy lejano, el sistema de captación de agua de lluvia será un
mecanismo de sobrevivencia.

Factores que se deben tomar en cuenta en un sistema de captación de aguas pluviales:
*Precipitación media por año
*Precipitación mínima por año
*Precipitación máxima por día
*Consumo diario
*Superficies recolectoras
*Superficie de riego disponible
*Consistencia del suelo

Proyecto Aula

Página 6


2013

¿Qué tipos de sistemas de captación pluvial existen
y cómo funcionan?
En el contexto doméstico, para la captación de lluvia, se puede utilizar la superficie del
techo como captación. A este sistema se le conoce como el modelo SCAPT (Sistema de
captación pluvial en techos). La ventaja de este sistema es que además de su captación,
minimiza la contaminación del agua.

Para uso agrícola, se requieren de mayores superficies de captación, por lo que se
requiere de superficies permeables extensas, para colectar la mayor cantidad de agua
posible.
Características funcionales:
La cosecha de agua se determina por la superficie captadora. Entre mayor sea la
superficie mayor será la captación pluvial. Por lo general se utiliza la azotea de una casa.
Las tuberías utilizadas para el desalojo de agua pluvial pueden ser utilizadas para los
sistemas de captación y almacenamiento de agua de lluvia.
El filtro es el componente más importante en un sistema de captación pluvial. Dicho filtro
debe de tener a capacidad de retener las partículas orgánicas y minerales encontradas en
la superficie captadora y en la lluvia. Su funcionamiento debe de ser auto-purgante para
no requerir de mayor mantenimiento y limpieza.

Proyecto Aula

Página 7


2013

La cisterna, aunque similar a una cisterna de agua potable tiene las siguientes diferencias
constructivas:
1. Cuando no hay suficiente precipitación, debe de recibir agua de la cisterna de agua
potable.
2. Debe de tener una salida de seguridad que permita filtrar a la canalización o a una
superficie libre el exceso de agua.
3. La superficie flotante debe de estar debajo de una malla para evitar la succión de
sedimentos
y
partículas.
El tamaño de la cisterna se calcula basándose en datos estadísticos de precipitación
pluvial, dimensión de superficie captadora y la cantidad requerida de agua para la
vivienda o edificación.
Para el sistema de bombeo se pude aplicar un sistema hidroneumático y/o un tinaco.
También es posible instalar bombas mecánicas y/o de tracción.
La tubería de distribución no difiere de un sistema tradicional y puede ser instalada por un
plomero.
Ventajas sociales y Ambientales:
1)

Alta calidad físico-química del agua de lluvia.

2)

Ideal para comunidades dispersas o alejadas debido a que es un sistema
independiente.

3)

Empleo de mano de obra.

4)

Materiales locales.

5)

El sistema no requiere de energía para su operación.

6)

De fácil mantenimiento.

7)
8)

Comodidad y ahorro de tiempo en la recolección del agua de lluvia.
Conservación de los recursos acuíferos.

9)

Evita la saturación de sistemas de tubería en las ciudades.

Proyecto Aula

Página 8


2013

CAPTACIÓN DE LLUVIA
(Aprovechamiento de agua pluvial)
captación de agua de lluvia, que puede ser utilizada en actividades cotidianas en hogares,
industrias y comercios, sobre todo si se tienen techos con grandes áreas, si se esta
ubicado en sitios de alta precipitación pluvial o se tiene espacio suficiente para almacenar
toda el agua que es posible captar.
Se puede captar distintos volúmenes de agua en los diferentes estados de la república
mexicana pues en todos llueve distinto; a continuación presentamos un mapa (con datos
obtenidos del Servicio Meteorológico Nacional) donde, representado con tinacos vemos
esquemáticamente cuanto llueve comparándolo con otros estados.

Cada tinaco equivale a 1000 litros anuales de agua por metro cuadrado de
captación
Las ciudades más representativas (por estado) son las capitales políticas, por lo que
presentamos la tabla con la que se construyó este mapa, tu puedes verificar estos datos y
obtener otros de tu localidad o cercanos visitando al página del SMN
(http://smn.cna.gob.mx/). Las unidades son mmpp (milímetros de precipitación que
equivale a litros por metro cuadrado por año).

Proyecto Aula

Página 9

2013

Ciudad
Aguascalientes
Mexicali
La Paz
Campeche

Litros por metro cuadrado por año
500.9
84.1
178.4
1186.2

Tuxtla Gutierrez

865.3

Chihuahua

385.7

Saltillo

432.4

Colima

1014.4

DF (Miguel Hgo.)

797.8

Durango

448.8

Guanajuato

711.1

Chilpancingo

773.2

Pachuca

362.3

Guadalajara

942.9

Toluca

777.0

Morelia

56.2

Cuernavaca

1201.5

Tepic

1235.8

Monterrey

545.5

Oaxaca

600.1

Puebla

816.5

Querétaro

638.3

Chetumal

1179.7

SLP

367.4

Culiacán

690.1

Hermosillo

287.7

Villahermosa

2481.3

Cd. Victoria

912.1

Tlaxcala

845.2

Xalapa

1432.0

Mérida

923.9

Zacatecas

510.4

COMPONENTES DE UN SISTEMA DE CAPTACIÓN PLUVIAL

Proyecto Aula

Página 10


2013

¿Qué elementos conforman un sistema de captación y aprovechamiento pluvial?
1)
2)
3)
4)
5)

Captación
Conducción
Tratamiento
Almacenamiento
Consumo

Aunque no necesariamente en tal orden.
CAPTACIÓN
Generalmente se aprovechan los techos para realizar la captación por dos razones
principales:
El agua se conduce por gravedad, por lo que no se requiere de bombeo.
Los techos, generalmente son más limpios que los pisos, detalle muy importante que
ahorra pasos de tratamiento.
Cuando se emplean los pisos como área de captación se tiene el riesgo de incorporar a la
corriente muy diversos contaminantes. Esto aumenta la incertidumbre en la calidad del
agua tratada.
No toda la superficie se considera como área efectiva de captación. Existe lo que se
conoce como factor o porcentaje de escurrimiento, por esta razón una superficie calculada
en 100 m² puede convertirse en una superficie efectiva de 95 a 85 m².
Eventos de lluvia intensa
Los totales de precipitación pluvial para cada localidad indican la suma de todas las lluvias
en un año, sin embargo, es importante considerar los eventos de lluvia intensa o torrencial
que pueden darse, a fin de calcular nuestro sistema adecuadamente y que no sea
rebasado en tales condiciones.
Cada localidad presenta diferentes escenarios de tormentas. En general las tormentas
intensísimas son menos frecuentes, pueden presentarse cada diez años o más. si
calculamos el sistema para aprovechar tales eventos, nuestro sistema se encarecerá
demasiado.En el Valle de México existen sitios donde se han presentado tormentas de
más de 100 mm (100 litros por metro cuadrado) en un día, sin embargo, dicho eventos
son raros (todavía), pero eventos de 30 mm en una hora son más comunes.
Si tuviéramos una superficie efectiva de captación de 100 m², con una lluvia de 30
mm/hora, necesitaríamos un depósito con capacidad disponible de 3000 litros y nuestros
filtros primarios deberían soportar un gasto (flujo) de, al menos, 0.83 litros por segundo
(LPS), ¡solamente para atrapar una tormenta de una hora sobre nuestro techo!
CONDUCCIÓN

Proyecto Aula

Página 11


2013

Muchas construcciones cuentan con instalaciones para drenar los techos ya sea
descargando el agua al piso o bién conduciéndola mediante tubos (bajadas de aguas
pluviales, BAP) hacia el sistema de drenaje.
Para cotizar un proyecto de captación pluvial necesitamos como datos iniciales:
1.

Datos completos (nombre, municipio, teléfono, mail).

2.

¿Qué uso se le dará al agua? (riego y wc ó potable)

3.

Superficie de captación (área de azoteas) en metros.

Área disponible para almacenar el agua (de preferencia terreno de
jardín).
4.

5.

Fotografías de ambas áreas.

A continuación tenemos galería fotográfica de un sistema ya construido.
Proyecto Aula

Página 12

Canaleta de conducción

Tuberías hacia filtros
pluviales

Área de captación y
canaleta

2013
Canaletas de captación

Filtros pluviales - Registro previo a cisterna de
almacenamiento de agua de lluvia

En los siguientes esquemas podemos ver las canaletas (azul), los tubos (anaranjados)
de bajadas pluviales y los registros con los filtros de inmersión.
Imágenes de filtro pluvial de inmersión de 2 elementos filtrantes

Proyecto Aula

Página 13


2013

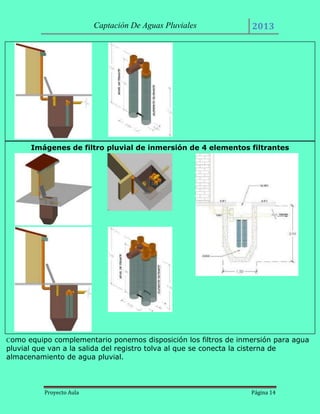

Imágenes de filtro pluvial de inmersión de 4 elementos filtrantes

Como equipo complementario ponemos disposición los filtros de inmersión para agua

pluvial que van a la salida del registro tolva al que se conecta la cisterna de
almacenamiento de agua pluvial.

Proyecto Aula

Página 14


2013

Tipos de captación de agua pluvial
La captación de aguas pluviales se refiere a cualquier sistema que recoge el agua de la
lluvia o de escorrentía y la almacena para uso en el futuro. Mientras que el agua de lluvia
recolectada es más utilizada para el riego de plantas o césped, se puede hacer potable al
desinfectarla y filtrarla. La captación de agua pluvial es muy popular en las zonas donde
se prohíbe el riego, ya que le permite a los propietarios mantener las plantas vivas sin
necesidad de utilizar los suministros de agua municipales. La escala y la complejidad de
las captaciones de agua de lluvia varía ampliamente.

Barril de lluvia
Un barril de lluvia es un método de captación de agua pluvial simple y de bajo costo. Se
trata de un simple barril o tambor colocado para recolectar la escorrentía del del techo de
un edificio, generalmente colocándolo debajo de un tubo de desagüe o un canalón. Puede
ser un barril de acero o de madera o puede ser un colector construido para la lluvia con
pantallas de filtro y un grifo incorporado. El agua de los barriles de lluvia se utiliza por lo
general para llenar las regaderas o los cubos, aunque es relativamente común agregarle
grifos en la base para unirle una manguera de riego.

Tanques de almacenamiento
Para aprovechar las grandes escorrentías de las áreas que reciben una importante
cantidad de lluvia o de los edificios con una gran superficie de recolección, puede que se
necesite utilizar tanques de almacenamiento grandes, el cual se llena usando los sistemas
de canalones con una sola bajada de agua para evitar desperdiciar la escorrentía.
Algunos tanques de almacenamiento funcionan por gravedad, en especial aquellos que se
colocan en el piso superior de un edificio, pero la mayoría depende de una bomba
eléctrica para utilizar el agua que captan.

Almacenamiento interior
Los tanques de almacenamiento subterráneos son populares en las zonas donde la
mayoría de la lluvia del año cae en una sola temporada. Un tanque subterráneo está
aislado, tiene una tasa de evaporación muy baja y tiene ventaja sobre los tanques de
almacenamiento de superficie, ya que el agua no se congelará si está enterrada debajo
de la línea de congelamiento. Los tanques subterráneos se deben conectar a una bomba
eléctrica debido a que la alimentación por gravedad no es una opción viable en la mayoría
de los casos. Debido a su capacidad de almacenamiento y su facilidad de uso durante
todo el año, son una opción popular para los sistemas de agua potable.

Proyecto Aula

Página 15


2013

Estanque de retención
Una versión a gran escala de captación de aguas pluviales utiliza zanjas para canalizar la
escorrentía de una zona amplia a un estanque de almacenamiento. Este tipo de estanque
por lo general posee un fondo de lodo, pero puede estar revestido con hormigón en
algunos casos. El uso más común de un estanque de retención de lluvia es abrevar al
ganado, pero también se puede bombear el agua para regar el césped, cultivos u otras
plantas. La captación con estanques sólo es viable en las zonas con una gran cantidad de
lluvia y un suelo rico en arcilla, ya que los suelos arenosos absorben el agua demasiado
rápido como para permitir una gran escorrentía.

Captación agua de lluvia
Una de las soluciones para hacer frente a la escasez de agua es el aprovechamiento
eficiente del agua de lluvia, tradición milenaria que se practica desde hace 5000 años. A
lo largo de distintas épocas, culturas en todo el mundo desarrollaron métodos para
recoger y utilizar el recurso pluvial, sin embargo con el progreso de los sistemas de
distribución entubada, estas prácticas se fueron abandonando.
Ahora ante el reto que supone el aumento de la población y la escasez del suministro,
tanto en las zonas urbanas como rurales, la captación de agua de lluvia y nuevos
sistemas para su correcta gestión, vuelven a verse como una solución para ahorrar y
aumentar las reservas de agua.
Situación en elMundo y en América
En países como Inglaterra, Alemania, Japón o Singapur, el agua de la lluvia se aprovecha en
edificios que cuentan con el sistema de recolección, para después utilizarla en los baños o en el
combate a incendios, lo cual representa un ahorro del 15% del recurso.
En la India se utiliza principalmente para regadío, pero cada vez se desarrollan más
políticas encaminadas a la captación en ciudades como Bangalore o Delhi.
En la República Popular de China se resolvió el problema de abastecimiento de agua a cinco
millones de personas con la aplicación de tecnologías de captación de agua de lluvia en 15
provincias después del proyecto piloto “121” aplicado en la región de Gansu.
En Bangladesh se detuvo la intoxicación por arsénico con la utilización de sistemas de captación
de agua de lluvia para uso doméstico.
Brasil tiene un programa para la construcción de un millón de cisternas rurales para
aumentar el suministro en la zona semiárida del noreste.

Proyecto Aula

Página 16


2013

En las Islas del Caribe (Vírgenes, Islas Caicos y Turcas), Tailandia, Singapur, Inglaterra, EUA y
Japón entre otros, existe un marco legal y normativo que obliga a la captación de agua de lluvia de
los techos.
En Israel se realiza micro captación de agua de lluvia para árboles frutales como
almendros y pistachos.
En los Estados Unidos y Australia, la captación de agua de lluvia se aplica principalmente para
abastecer de agua a la ganadería y al consumo doméstico. En algunos estados de ambos países se
ha desarrollado regulaciones e incentivos que invitan a implementar estos sistemas.
Situación en México
Solo una parte ínfima del agua de lluvia es utilizada. De acuerdo a los especialistas, se
podría reducir el rezago en abastecimiento de agua en el país si se aprovecharan los
métodos de captación y gestión del agua de lluvia.
Si se captara toda la lluvia en los techos y en algunos suelos, se podría ahorrar de 10% a
15% del agua que se consume en los hogares.
Si se aprovechara el 3% de la lluvia que cae cada año en el país, alcanzaría para
suministrar de agua no potable para usos como limpieza o sanitarios a 13 millones de
personas, para que 50 millones de animales pudieran beber o para regar 18 millones de
hectáreas de cultivo.

Proyecto Aula

Página 17


2013

Cosecha de lluvia
Es la práctica de recolectar y utilizar el agua de lluviaque se descarga de las superficies duras,
como los techos o el escurrimiento de suelos. Es una técnica ancestral que está recuperando su
popularidad ahora que cada vez más gente, está buscando maneras de usar las fuentes de agua de
forma más inteligente.
Hoy, muchas áreas rurales dependen de la cosecha de agua de lluvia, pero las zonas
urbanas que son atendidas por servicios municipales, tienden a olvidar este recurso. La
cosecha de lluvia es una solución muy importante para las grandes urbes en donde se
está gastando más agua de la que se dispone. Un problema que se viene agravando
además con las transformaciones que está produciendo el cambio climático.
Para poder captar agua de lluvia es necesario que las superficies expuestas a la
precipitación pluvial permitan su escurrimiento, ya sea porque la superficie es
impermeable o porque su capacidad de absorción es inferior a la de infiltración en
terrenos con pendiente.
En los centros urbanos, las áreas expuestas a la lluvia son mayoritariamente impermeables
(techos, calles y estacionamientos), por lo que la captación se puede realizar con inversiones
relativamente pequeñas. La conducción de los escurrimientos a los cuerpos de almacenaje se
efectúa por medio de canalones en techos (liga a drenajes si fónicos), tuberías de lámina y/o PVC y
canaletas con o sin rejillas en los pisos.
Conceptos relacionados con la captación pluvial
Área de captación: Lugar donde se almacenan los escurrimientos de agua de lluvia, antes
de realizar su disposición final. Por lo general se utilizan superficies como los techos de
las casas, escuelas, almacenes, etc., que deben estar impermeabilizados. También se
puede captar el agua que escurre de calles o estacionamientos por medio de canales.
Estructura de captación: Recolectan las aguas en los sistemas de alcantarillado pluvial, se
utilizan sumideros o bocas de tormenta como estructuras de captación, aunque también
pueden existir descargas domiciliarias donde se vierta el agua de lluvia que cae en techos
y patios.

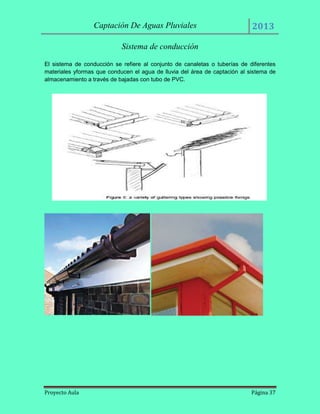

Sistema de conducción: El sistema de conducción se refiere al conjunto de canaletas o
tuberías de diferentes materiales y formas que conducen el agua de lluvia del área de captación al
sistema de almacenamiento. El material utilizado debe ser liviano, resistente, fácil de unir entre sí
y que no permita la contaminación con compuestos orgánicos o inorgánicos.
Dispositivo de retiro de contaminantes y filtración: Antes de conducir el agua a la
infraestructura de almacenamiento se recomienda colocar un dispositivo que retire y
filtrelos contaminantes que puede arrastrar el agua a su paso por las superficies, como pueden ser
sedimentos, metales, grasas y basuras. De esta forma el agua llegará sin residuos tóxicos al lugar
de almacenamiento.

Proyecto Aula

Página 18


2013

Tanques de almacenamiento: Se trata de tinacos o sistemas modulares en donde se
conserva el agua de lluvia captada, se pueden situar por encima o por debajo de la tierra. Deben
ser de material resistente, impermeable para evitar la pérdida de agua por goteo o transpiración y
estar cubiertos para impedir el ingreso de polvo, insectos, luz solar y posible contaminantes.
Además, la entrada y la descarga deben de contar con mallas para evitar el ingreso de insectos y
animales; deben estar dotados de dispositivos para el retiro de agua. Deben ser de un material
inerte, el hormigón armado, de fibra de vidrio, polietileno y acero inoxidable son los más
recomendados.
Tanques tormenta: Un tanque de tormentas es una infraestructura de alcantarillado
consistente en un depósito dedicado a capturar y retener el agua de lluvia, sobre todo
cuando hay precipitaciones muy intensas, para disminuir la posibilidad de inundaciones en
los casos en que la capacidad de escurrido del agua es menor que el volumen de lluvia.
Tiene además la función de hacer unapre depuración al evitar que las primeras lluvias,
que son las más contaminadas, se viertan directamente a sistemas naturales acuáticos. Estos
dispositivos destinados a laminar los caudales máximos de una avenida, son particularmente
importantes en las áreas donde se ha producido una impermeabilización masiva de las cuencas
por lo general a causa de la urbanización. Son particularmente importantes en el caso de que la
red de alcantarillado sea un sistema unitario, es decir que conduce, mezclándolas, las aguas negras
y las aguas pluviales.
Vertedor: Es la estructura de una obra hidráulica de almacenamiento a través de la cual
se descargan los volúmenes que exceden la capacidad del embalse, con objeto de evitar
fallas por desbordamiento.

Proyecto Aula

Página 19


2013

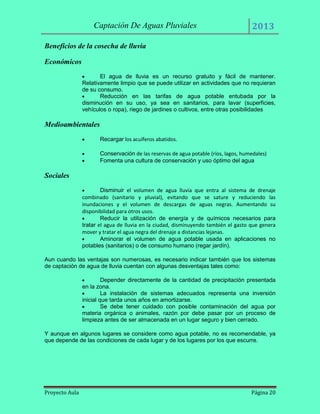

Beneficios de la cosecha de lluvia
Económicos
El agua de lluvia es un recurso gratuito y fácil de mantener.
Relativamente limpio que se puede utilizar en actividades que no requieran
de su consumo.
Reducción en las tarifas de agua potable entubada por la
disminución en su uso, ya sea en sanitarios, para lavar (superficies,
vehículos o ropa), riego de jardines o cultivos, entre otras posibilidades

Medioambientales
Recargar los acuíferos abatidos.
Conservación de las reservas de agua potable (ríos, lagos, humedales)
Fomenta una cultura de conservación y uso óptimo del agua

Sociales
Disminuir el volumen de agua lluvia que entra al sistema de drenaje
combinado (sanitario y pluvial), evitando que se sature y reduciendo las
inundaciones y el volumen de descargas de aguas negras. Aumentando su
disponibilidad para otros usos.
Reducir la utilización de energía y de químicos necesarios para
tratar el agua de lluvia en la ciudad, disminuyendo también el gasto que genera
mover y tratar el agua negra del drenaje a distancias lejanas.
Aminorar el volumen de agua potable usada en aplicaciones no
potables (sanitarios) o de consumo humano (regar jardín).
Aun cuando las ventajas son numerosas, es necesario indicar también que los sistemas
de captación de agua de lluvia cuentan con algunas desventajas tales como:
Depender directamente de la cantidad de precipitación presentada
en la zona.
La instalación de sistemas adecuados representa una inversión
inicial que tarda unos años en amortizarse.
Se debe tener cuidado con posible contaminación del agua por
materia orgánica o animales, razón por debe pasar por un proceso de
limpieza antes de ser almacenada en un lugar seguro y bien cerrado.
Y aunque en algunos lugares se considere como agua potable, no es recomendable, ya
que depende de las condiciones de cada lugar y de los lugares por los que escurre.

Proyecto Aula

Página 20


2013

Agua de lluvia ¿potable?
Las propiedades físicas y químicas del agua de lluvia son generalmente superiores a las
que presentan fuentes de agua subterránea que pueden ser más duras debido a los
minerales que se encuentran en el subsuelo. El agua de lluvia es en teoría pura, sin
embargo al caer se escurre a través de superficies arrastrando contaminantes que
pueden ser tóxicos. Por ejemplo, en estudios realizados por Organización Mundial de la
Salud (OMS) se ha comprobado que en algunos techos tanto de zonas urbanas como
rurales, se han registrado valores altos en plomo que se puede atribuir a la composición
de los materiales con los que han sido elaborados. También algunos análisis han
detectado niveles altos de coliformes totales y coliformes fecales, contaminación que
puede ser producida por el excremento de las aves, roedores, etc.
Además en zonas urbanas con alto nivel de polución en el aire, la situación empeora ya
que la atmósfera se contamina de los elementos como: 79% de nitrógeno, 21% de
oxígeno y en menor cantidad otros gases o contaminantes naturales y/o producto de la
actividad humana. A esto hay que sumarle que en las ciudades las superficies por las que
escurre como calles o techos, tienen niveles más altos de químicos, hidrocarburos,
basuras y otros contaminantes.
Por esta razón, si se quiere aprovechar el recurso pluvial en zonas urbanas, se
recomienda que el líquido pase por un proceso que retire sedimentos y grasas primero y
si se quiere una mayor calidad puede pasar por un proceso de filtrado que retire a mayor
profundidad los contaminantes. Una vez se ha pasado por este proceso el agua debe ser
almacenada en un lugar seguro y bien sellado.
Sin embargo, si se quiere utilizar para consumo humano se recomienda que pase por un
proceso de potabilización. Además, en algunas ciudades se ha registrado lluvia con una
alto nivel de acides, resultado de la contaminación de la atmósfera por a las emanaciones
industriales y de los vehículos, en estas situaciones se debe revisar la calidad del aire.
Lluvia ácida
El agua de lluvia se considera ácida cuando sus valores de pH son inferiores a los
considerados normales. El pH es una escala que va de 0 a 14 y nos indica que tan ácida
o alcalina es una sustancia. El agua pura tiene un valor de pH de 7, que se considera
neutro; valores de pH menores a 7 son ácidos, como el jugo de limón que tiene un pH de
2.3 y valores superiores a 7 se consideran alcalinos, por ejemplo, la sangre humana con
un valor de 7.3.
Este fenómeno se produce principalmente debido a la quema de combustibles que lanzan
a la atmósfera gases de dióxido de azufre (SO2) y óxidos de nitrógeno (NOx), los cuales
reaccionan químicamente con el vapor de agua y otras sustancias de la atmósfera para
formar ácidos sulfúrico (H2 SO4) y nítrico (HNO3), dos ácidos fuertes que cuando caen a
la superficie mezclados con el agua de lluvia producen una disminución en el pH de la
lluvia por debajo de 5.0, lo cual es conocido como lluvia ácida.

Proyecto Aula

Página 21


2013

PH del agua de lluvia en diferentes regiones del mundo
Los efectos nocivos que la lluvia ácida ocasiona sobre las áreas naturales son muy
diversos y dependen del tipo de ecosistemas; así por ejemplo, en ríos y lagos, éste
fenómeno ha provocado una acidificación de sus aguas, dañando a plantas y animales
que las habitan, y en casos extremos, se produce una aniquilación completa de especies
sensibles a la acidez del agua.
La lluvia ácida empobrece los suelos, tanto de bosques, como de zonas de cultivo, ya que
a su paso por éstos, lava los nutrientes esenciales para el crecimiento de las plantas, al
tiempo que libera elementos tóxicos, como el aluminio y el magnesio, que se acumulan en
sus tejidos y acaba con microorganismos útiles en los procesos de formación,
descomposición y nutrición del suelo.
La lluvia ácida puede tener efectos indirectos sobre la salud, ya que las aguas acidificadas
pueden disolver metales y sustancias tóxicas de los suelos, rocas, conductos y tuberías y
posteriormente transportarlos hacia los sistemas de agua potable.
Debido a esta situación y a que el escurrimiento pluvial arrastra contaminantes y aceites
de superficies como suelos y tejados, el agua de lluvia debe pasar por un mínimo proceso
de filtración y limpieza para uso humano y para ayudar a que no contamine ecosistemas
naturales.

Agua potable
De manera generalizada, puede decirse que el agua potable es aquella que está libre de
sustancias y microorganismos que puedan afectar la salud. Los requerimientos de
potabilidad del agua, que pueden variar dependiendo de múltiples factores, son los
siguientes :
Que posea menos de 10 bacterias intestinales por litro.
Que no contenga impurezas químicas.
Que no presente sabor, olor ni color o turbiedad objetables.
Que no provenga de manantiales sujetos a contaminación por
aguas negras.
La provisión de agua potable y de saneamiento es un factor significativo en la salud de la
población, especialmente entre la infantil. El acceso al agua potable y al saneamiento
adecuado son elementos cruciales para la reducción de la mortalidad y morbilidad entre la
población menor de cinco años, en la disminución tanto de la incidencia de enfermedades
de transmisión hídrica como la hepatitis viral, fiebre tifoidea, cólera, disentería y otras
causantes de diarrea, así como posibles afecciones resultantes del consumo de agua con
componentes químicos patógenos, tales como arsénico, nitratos o flúor.

Proyecto Aula

Página 22


2013

Contaminantes en el agua
Carbono orgánico total (COT): Concentración de carbono orgánico oxidable presente en
el agua.
DBO5 (Demanda Bioquímica de Oxígeno): Cantidad de oxígeno consumido por la
actividad metabólica de microorganismos, en un período de cinco días, a 20 °C
considerando la suma de las concentraciones solubles y en suspensión.
Sólidos totales disueltos (STD): Cantidad total de sólidos expresada en mg/L o ppm, que
permanecen en una muestra de agua cuando ésta se evapora totalmente.
Sólidos suspendidos totales (SST): Concentración de partículas que son retenidas en un
medio filtrante de microfibra de vidrio, con un diámetro de poro de 1.5 micrómetros o su
equivalente.

Proyecto Aula

Página 23


2013

Métodos para purificar el agua
Desinfección por ebullición
Para eliminar las bacterias es necesario que el agua hierva de 15 a 30 minutos. Es una
forma sencilla y económica de desinfección al alcance de la mayoría de los hogares.
Entre las desventajas de este método destaca la concentración del contenido de
minerales disueltos, debido a la vaporización del agua.

Desinfección con cloro
La cloración es uno de los métodos más rápidos, económicos y eficaces para eliminar las
bacterias contenidas en el agua. La cantidad de cloro que debe agregarse al agua
depende de la concentración que tenga el compuesto de esta sustancia que venden en su
región; generalmente, tres gotas por litro suelen ser suficientes. Después de agregar el
cloro, es importante esperar media hora antes de tomar el agua. El agua ya viene clorada
de la red, por lo que puede suceder que al agregarle más cloro el exceso se manifieste en
el sabor (haciéndolo muy desagradable); esto no representa riesgos para su salud.

Desinfección con plata iónica
En el mercado existen algunos productos para desinfectar agua y verduras que utilizan
compuestos de plata iónica o coloidal. Aunque los fabricantes recomiendan esperar
aproximadamente diez minutos después de añadirlos al agua, es preferible esperar el
doble del tiempo sugerido.

Filtros de cerámica
Estos filtros separan materia sólida del líquido gracias a que tienen un poro muy fino, es
decir, retienen partículas muy pequeñas. Un inconveniente de estos filtros es que sobre
ellos pueden desarrollarse colonias de microorganismos. Por lo tanto, al comprar un filtro
de este tipo, será importante verificar que éste libere o esté impregnado con plata iónica,
ya que esta sustancia tiene un efecto germicida. El filtro más sencillo está formado por
una barra de cerámica cubierta por un cilindro metálico que se adapta a la llave del agua.
Un filtro de cerámica con plata iónica proporciona unos 60 litros de agua por día. Si se le
da un mantenimiento adecuado, este implemento puede tener una duración de por lo
menos 5 años.
Filtro de carbón activado
En este sistema el agua pasa por un filtro de carbón activado, el cual contiene millones de
agujeros microscópicos que capturan y rompen las moléculas de los contaminantes. Este
método es muy eficiente para eliminar el cloro, el mal olor, los sabores desagradables y
los sólidos pesados en el agua. También retiene algunos contaminantes orgánicos, como
insecticidas, pesticidas y herbicidas. El riesgo que representan estos filtros es que pueden
saturarse y contaminarse con microorganismos, por tanto, es preciso cambiarlos cada
cinco meses, de lo contrario, si no se cuenta con un sistema de desinfección colocado
después del filtro (como luz UV o plata iónica), el agua ya no es segura para beber.

Proyecto Aula

Página 24


2013

Purificación por ozono
Como purificador de agua, el ozono es un gas muy efectivo porque descompone los
organismos vivos sin dejar residuos químicos que puedan dañar la salud o alterar el sabor
del agua. En general, se considera que sus ventajas son las siguientes: reduce de manera
importante el aspecto turbio, el mal olor y sabor del agua, así como la cantidad de sólidos
en suspensión. No sólo elimina las bacterias causantes de enfermedades, sino que
también inactiva virus y otros microorganismos que el cloro no puede destruir. El equipo
consta de un generador de ozono, dos válvulas y un secador de aire, y tiene la capacidad
para purificar aproximadamente 300 litros de agua diarios por alrededor de 6 años. Su
principal desventaja es su elevado costo; además, requiere mantenimiento constante,
instalación especial y utiliza energía eléctrica.

Desinfección por rayos ultravioleta (UV)
En una primera etapa, el agua pasa por un filtro que retiene las partículas en suspensión.
Después pasa por un filtro de carbón activado, el cual elimina el mal olor, sabor y color en
el agua, así como el cloro. Por último, el agua es purificada por medio de luz ultravioleta,
que se encarga de destruir las bacterias. Este método es automático, efectivo, no daña al
medio ambiente y es fácil de instalar; además, puede purificar hasta 200 litros de agua al
día. Los filtros de este tipo de equipos se deben reemplazar cada seis meses y el bulbo
de la lámpara de rayos UV debe cambiarse cada año.

Purificación por ósmosis inversa
El proceso de ósmosis inversa utiliza una membrana semipermeable que separa y elimina
del agua sólidos, sustancias orgánicas, virus y bacterias disueltas en el agua. Puede
eliminar alrededor de 95% de los sólidos disueltos totales (SDT) y 99% de todas las
bacterias. Las membranas sólo dejan pasar las moléculas de agua, atrapando incluso las
sales disueltas. Por cada litro que entra a un sistema de ósmosis inversa se obtienen 500
ml de agua de la más alta calidad, sin embargo, deben desecharse los otros 500 ml que
contienen los SDT. Durante la operación, la misma agua se encarga de limpiar la
membrana, disminuyendo los gastos. Un equipo de filtración por ósmosis incluye un filtro
de sedimentación, uno de carbón activado, una membrana, una lámpara de rayos UV y
dos pos filtros. Su rendimiento diario es de 200 litros de agua y, con un mantenimiento
adecuado, puede utilizarse hasta por 10 años. Este método no es recomendable cuando
se trata de agua dura, esto es, agua que contiene un alto porcentaje de sales de calcio y
magnesio.
Los sistemas de captación de agua de lluvia requieren de una estructura para almacenar
el agua captada, desde donde se utiliza gradualmente de acuerdo a las necesidades. Una
etapa muy importante de un proyecto de captación de agua es la definición de la
estructura de almacenamiento.
En los sistemas de micro captación en terrenos de cultivos, el almacenamiento de agua
se realiza en el suelo mismo, el cual debe tener una capacidad de retención adecuada y
estructuras para captar e infiltrar la escorrentía.Se recomienda la lectura de manuales de
técnicas de manejo de suelos para mejorar la capacidad de retención y almacenamiento
de agua en el suelo.

Proyecto Aula

Página 25


2013

Criterios para la selección de la estructura de
almacenamiento
Tomando como base el conocimiento disponible en relación a las características de cada
tipo de estructura de almacenamiento y las exigencias de cada finalidad de uso, en el
Cuadro 17-I se proponen algunos criterios para la selección de los sistemas de
almacenamiento de agua más adecuados a cada situación, sin excluir otros criterios que
puedan ser considerados importantes en situaciones locales.
La estructura de almacenamiento ideal es aquella que cumple con los siguientes
requisitos:
Responde a las necesidades del tipo de uso previsto (doméstico,
animal o vegetal) en términos de volumen almacenado y de calidad de
agua requerida en cada caso.
Permite mantener, alterar mínimamente y ser capaz hasta de
mejorar la calidad del agua captada, por medio de sistemas de filtro,
decantación u otro mecanismo.
Es segura y ofrece facilidades de manejo y mantenimiento.
Es de bajo costo y fácil de construir, de tal forma que puede ser
asumida por la población afectada por la escasez de agua.

Proyecto Aula

Página 26


2013

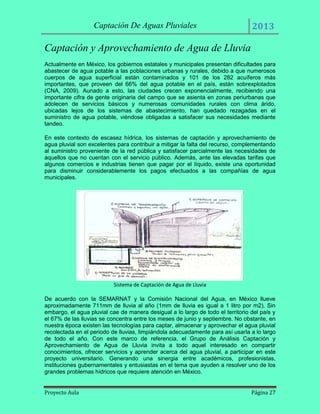

Captación y Aprovechamiento de Agua de Lluvia
Actualmente en México, los gobiernos estatales y municipales presentan dificultades para
abastecer de agua potable a las poblaciones urbanas y rurales, debido a que numerosos
cuerpos de agua superficial están contaminados y 101 de los 282 acuíferos más
importantes, que proveen del 66% del agua potable en el país, están sobrexplotados
(CNA, 2009). Aunado a esto, las ciudades crecen exponencialmente, recibiendo una
importante cifra de gente originaria del campo que se asienta en zonas periurbanas que
adolecen de servicios básicos y numerosas comunidades rurales con clima árido,
ubicadas lejos de los sistemas de abastecimiento, han quedado rezagadas en el
suministro de agua potable, viéndose obligadas a satisfacer sus necesidades mediante
tandeo.
En este contexto de escasez hídrica, los sistemas de captación y aprovechamiento de
agua pluvial son excelentes para contribuir a mitigar la falta del recurso, complementando
al suministro proveniente de la red pública y satisfacer parcialmente las necesidades de
aquellos que no cuentan con el servicio público. Además, ante las elevadas tarifas que
algunos comercios e industrias tienen que pagar por el líquido, existe una oportunidad
para disminuir considerablemente los pagos efectuados a las compañías de agua
municipales.

Sistema de Captación de Agua de Lluvia
De acuerdo con la SEMARNAT y la Comisión Nacional del Agua, en México llueve
aproximadamente 711mm de lluvia al año (1mm de lluvia es igual a 1 litro por m2). Sin
embargo, el agua pluvial cae de manera desigual a lo largo de todo el territorio del país y
el 67% de las lluvias se concentra entre los meses de junio y septiembre. No obstante, en
nuestra época existen las tecnologías para captar, almacenar y aprovechar el agua pluvial
recolectada en el periodo de lluvias, limpiándola adecuadamente para así usarla a lo largo
de todo el año. Con este marco de referencia, el Grupo de Análisis Captación y
Aprovechamiento de Agua de Lluvia invita a todo aquel interesado en compartir
conocimientos, ofrecer servicios y aprender acerca del agua pluvial, a participar en este
proyecto universitario. Generando una sinergia entre académicos, profesionistas,
instituciones gubernamentales y entusiastas en el tema que ayuden a resolver uno de los
grandes problemas hídricos que requiere atención en México.
Proyecto Aula

Página 27


2013

Elementos de costo y posibilidades de implementación
Esta técnica se adapta más para proyectos colectivos dirigidos a atender comunidades o
pequeños pueblos, debido a que el uso de mallas atrapa nieblas requiere de estudios
técnicos previos para verificar su potencial de captación (densidad, persistencia,
estabilidad de la niebla), orientación y altura de los paneles, dimensión de los paneles
necesarios,
etc.
Los costos de instalación dependen básicamente del número y del tamaño de los paneles
que deben ser construidos para captar el volumen de agua necesario, así como de la
distancia y dificultades para hacer llegar la tubería de conducción hasta los puntos de
utilización. Los paneles se ubican en las crestas de las lomas y la población generalmente
vive en áreas más bajas. Soto (2000) presenta los costos del proyecto de Chungungo,
en Chile, en donde la conducción representó aproximadamente el 36% del presupuesto
total, mientras que la captación el 23%. Los demás costos corresponden a los ítems de
almacenamiento (13%), tratamiento del agua (1,5%) y distribución al pueblo (27%). El
presupuesto total fue de USD 122.000 para una producción diaria de 10.600 litros. El
sistema es cerca del 34% más barato que la distribución con un camión cisterna, que es
la modalidad más común en la región.

ESTRUCTURAS DE ALMACENAMIENTO DE AGUA.
Los sistemas de captación de agua de lluvia requieren de una estructura para almacenar
el agua captada, desde donde se utiliza gradualmente de acuerdo a las necesidades. Una
etapa muy importante de un proyecto de captación de agua es la definición de la
estructura de almacenamiento.
En los sistemas de micro captación en terrenos de cultivos, el almacenamiento de agua
se realiza en el suelo mismo, el cual debe tener una capacidad de retención adecuada y
estructuras para captar e infiltrar la escorrentía.
Se recomienda la lectura de manuales de técnicas de manejo de suelos para mejorar la
capacidad de retención y almacenamiento de agua en el suelo.
En los casos de captación externa de agua, principalmente cuando se plantea utilizar una
parte o toda en sistemas de riego, se necesitan estructuras de almacenamiento para
regular adecuadamente el uso en diferentes periodos de consumo del cultivo.
En la captación para uso doméstico o para abrevadero, la necesidad de almacenar el
agua es ineludible, porque el ritmo de consumo doméstico y animal es diario, muy
diferente de la ocurrencia aleatoria de las precipitaciones.

Proyecto Aula

Página 28


2013

Construcción de estructuras de almacenamiento
(cisternas).
Son reservorios de agua cerrados, construidos con diferentes tipos de material y de
formas diversas. Generalmente almacenan agua para consumo doméstico u otros
pequeños usos, como el abrevadero de animales de corral y huertos caseros. Los
volúmenes almacenados pueden alcanzar hasta unos 50 m3; sin embargo, los diseños
económicamente más factibles están por debajo de los 20 m3. Se compone básicamente
de un estanque de almacenamiento, un sistema filtrante y el área de captación.
Algunos aspectos a ser considerados en la construcción de cisternas son generales y
otros son específicos de cada modelo. Los aspectos específicos serán tratados en la
descripción de cada modelo. Los aspectos generales se presentan a continuación:

Ubicación
Se recomienda que el lugar elegido para la construcción de la cisterna sea de suelo firme,
sin presencia de arcilla del tipo que se agrieta al secarse ni rocas de gran tamaño. El
terreno debe ser plano. Si es inclinado, debe ser nivelado previamente, mediante
excavación. No se recomienda construir la cisterna en áreas de relleno. El lugar de
construcción debe encontrarse lo más cerca posible a la estructura de captación (techo,
patio impermeable u otra) y del lugar de la principal utilización, para reducir los costos de
conducción.

Forma
Se recomienda, de preferencia, la forma circular porque es la más eficiente, desde el
punto de vista de la construcción, la operación y el mantenimiento. La forma circular
facilita también la limpieza de las esquinas internas (uniones fondo-pared y pared
cubierta), las cuales deben ser suaves y redondeadas.

Trazado
Una vez definido el volumen de la cisterna, es posible definir el radio de la base. Cabe
recordar que para cisternas
de forma circular el volumen es dado por la siguiente relación:

Proyecto Aula

Página 29


2013

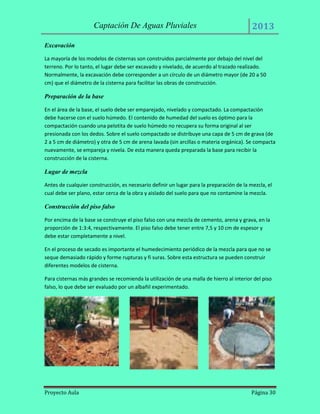

Excavación
La mayoría de los modelos de cisternas son construidos parcialmente por debajo del nivel del
terreno. Por lo tanto, el lugar debe ser excavado y nivelado, de acuerdo al trazado realizado.
Normalmente, la excavación debe corresponder a un círculo de un diámetro mayor (de 20 a 50
cm) que el diámetro de la cisterna para facilitar las obras de construcción.

Preparación de la base
En el área de la base, el suelo debe ser emparejado, nivelado y compactado. La compactación
debe hacerse con el suelo húmedo. El contenido de humedad del suelo es óptimo para la
compactación cuando una pelotita de suelo húmedo no recupera su forma original al ser
presionada con los dedos. Sobre el suelo compactado se distribuye una capa de 5 cm de grava (de
2 a 5 cm de diámetro) y otra de 5 cm de arena lavada (sin arcillas o materia orgánica). Se compacta
nuevamente, se empareja y nivela. De esta manera queda preparada la base para recibir la
construcción de la cisterna.

Lugar de mezcla
Antes de cualquier construcción, es necesario definir un lugar para la preparación de la mezcla, el
cual debe ser plano, estar cerca de la obra y aislado del suelo para que no contamine la mezcla.

Construcción del piso falso
Por encima de la base se construye el piso falso con una mezcla de cemento, arena y grava, en la
proporción de 1:3:4, respectivamente. El piso falso debe tener entre 7,5 y 10 cm de espesor y
debe estar completamente a nivel.
En el proceso de secado es importante el humedecimiento periódico de la mezcla para que no se
seque demasiado rápido y forme rupturas y fi suras. Sobre esta estructura se pueden construir
diferentes modelos de cisterna.
Para cisternas más grandes se recomienda la utilización de una malla de hierro al interior del piso
falso, lo que debe ser evaluado por un albañil experimentado.

Proyecto Aula

Página 30


2013

Materiales de construcción
Cemento, arena y grava para el piso falso; alambre de acero galvanizado Nº 12 (2,77
mm); moldes de madera para la confección de las placas laterales y para las placas de la
cobertura; y madera para el sostén de la estructura.

Etapas de la construcción
Preparación del lugar: El terreno debe ser excavado hasta la profundidad de 2/3 de la
altura proyectada de la cisterna. El diámetro de la excavación debe ser de por lo menos
1,0 m más grande que el de la construcción, para facilitar el trabajo del albañil. Se
requiere nivelar y compactar el fondo.
Construcción del piso falso: El piso falso, de 7 cm de espesor, se debe hacer con una
mezcla de relación cemento arena- grava de 1-3-4. Para cisternas construidas sobre
suelo se recomienda una malla de hierro (1/4’) dentro del piso falso, como medida de
refuerzo. Sobre horizontes rocosos o muy densos, no es necesaria la malla de hierro.
Preparación de los moldes: Si no hay moldes de madera listos para uso, es necesario
prepararlos. Hay tres tipos de moldes básicos:
Molde de las vigas de sostén de la cubierta: Un extremo de la viga debe sostenerse sobre
la pared lateral de placas; el otro extremo, al centro, debe quedar en posición de apoyo
recíproco con los extremos de las vigas opuestas, fijadas por una varilla de hierro interna
de la propia viga (varilla anzuelo). El molde debe tener un largo igual al radio de la
cisterna, 6 cm de ancho y 8 cm de altura.
Molde de las placas de la cubierta: Posee la forma de V, con un largo similar al de la viga
para cerrar el espacio vacío entre ellas. La dimensión de la placa en la parte más ancha
es igual al ancho de las placas laterales. Se recomienda dividir las placas de la cubierta
en tres partes para facilitar el trabajo de ajuste entre ellas. La parte que se apoya sobre la
pared circular debe corresponder al mismo círculo de la pared.
Molde de las placas laterales: Posee 0,60 m de alto por 0,50 m de ancho, como patrón;
podrá tener variacionesde acuerdo al diámetro de la cisterna, para lograr un ajuste
perfecto entre las placas en el cierre del círculo o altura de la construcción. Este molde
debe poseer la curvatura exacta de la pared para que se pueda cerrar el círculo.
Se recomienda marcar sobre el terreno el círculo exacto de lo que será la base de la
cisterna. Se divide el círculo en partes iguales; por ejemplo, 20 partes y se pasa una
cuerda fi na en los extremos de una de las partes. De esta figura trazada se obtiene el
largo de las vigas de sostén de la cubierta, el largo y ancho de las placas de la cubierta y
el ancho y la curvatura de las placas laterales.

Proyecto Aula

Página 31


2013

ESTRATEGIAS DE USO RACIONAL DEL AGUA.
El agua es un recurso natural limitado, de utilización amplia y esencial para la vida, cuya
pérdida de calidad puedeocurrir fácil y rápidamente, razón por la cual debe ser preservada
en cualquier circunstancia de suministro que se presente. Si el agua del planeta cumple
un ciclo, no utilizarla de manera racional significa tener problemas en otras fases del ciclo,
en la actualidad o en el futuro.
Por lo tanto, el concepto de “uso racional, optimizado y responsable” del agua debe
prevalecer siempre, aunque los aportes sean abundantes durante todo el año.
Las personas o comunidades que sufren déficit recurrente de agua no siempre utilizan
bien el recurso. Aunque existen buenas experiencias en la región, se observan muchos
problemas de mal uso y manejo del agua, lo que agrava su escasez, la pobreza, las
enfermedades y la dependencia.

Proyecto Aula

Página 32


2013

El uso racional, optimizado y responsable” del agua debe incluir las siguientes estrategias
o acciones:
» Utilización del volumen mínimo necesario para satisfacer las diferentes necesidades, sin
desperdicio.
» Desarrollo de sistemas productivos con especies de plantas y animales que necesitan
menos agua o que presentan mayor eficiencia en su utilización (más productos, servicios
o beneficios con mayor valor agregado por volumen de agua consumido).
» Observar una escala de prioridad de uso (consumo humano, consumo animal de
producción, riego de plantas de autoconsumo, riego de plantas de producción comercial y
otros usos) y priorizar actividades de beneficio colectivo, más que de beneficio individual.
» Uso múltiple del agua: utilizar el mismo volumen de agua para obtener beneficios en dos
o más actividades.
» Evitar la contaminación en su utilización y entregar el agua residual con igual o mejor
calidad que el agua recibida.
» Prevención y control de excedentes hídricos que causan daños a los sistemas
productivos y a la vida, como la erosión hídrica y las inundaciones.
» Captación y aprovechamiento del agua disponible en los volúmenes que satisfagan las
necesidades, posibilitando que los excedentes estén disponibles para otros usuarios.
» Compartir el agua disponible.
» Respetar la legislación que regula el uso del agua en cada provincia, país o región.

Proyecto Aula

Página 33


2013

Descripción de Técnicas para Ahorrar Agua
No se trata de una técnica específica, sino de un objetivo a ser alcanzado por medio de
un conjunto de accionesrutinarias en las labores del hogar. Algunas medidas simples de
ahorro pueden tener gran significado para la economía
del agua, sin que esto represente reducción de la calidad de vida para los habitantes. Se
mencionan las siguientes:
Mantener grifos, cañería y estructuras de almacenamiento sin pérdidas: Es una medida
simple que puede significar mucho; un grifo o tubería que pierde 30 gotas de agua por
minuto, representa aproximadamente 0,45 litros por hora o cerca de 10 litros por día, lo
que puede servir para abrevar de 60 a 70 gallinas.
Mantener cubiertas las estructuras de almacenamiento: En condiciones de climas
semiáridos y áridos, la evaporación puede consumir buena parte del agua almacenada, si
las estructuras de almacenamiento son mantenidas abiertas y expuestas al sol. Mantener
las estructuras cubiertas permite ahorrar agua y, además, mayor higiene y reducir la
posibilidad de enfermedades y el riesgo de accidentes. Utilizar en la vivienda pisos
impermeables de fácil limpieza: Al utilizar un piso con estas características (cemento liso,
por ejemplo), se facilita el aseo, el que se puede realizar con un paño húmedo.
Economía en el baño: La utilización de una ducha artesanal con fl ujo bajo economiza agua
en relación al baño de chorro o con un tiesto. Cerrar el grifo mientras se enjabona es una
medida esencial. En situaciones muy drásticas de déficit, el baño de esponja o paño
mojado puede ser la opción más adecuada.
Economía en la descarga del inodoro: La utilización de inodoros con sistema de descarga
de volumen fijo (caja de descarga) es preferible en relación al sistema de válvula en que
el volumen de agua descargado depende del tiempo en que cada usuario presiona el
botón. La opción de la letrina seca externa a la vivienda, para utilización durante el día,
puede representar una óptima alternativa para reducir el consumo de agua en este ítem.
Lavado de ropa: La utilización de recipientes de volumen adecuado, dejando la ropa el
debido tiempo en contacto con jabones o detergentes, facilita la limpieza y evita el uso
inútil de más agua. El enjuague con grifo abierto y pieza por pieza debe ser evitado.
Preparación y consumo de alimentos: Preferir los alimentos que pueden ser consumidos
crudos (vegetales) y las formas de preparación que no utilizan agua (asados) a aquellas
que utilizan mucha agua (cocidos, zancochos, sopas), por lo menos en el periodo de
mayor escasez.

Proyecto Aula

Página 34


2013

COMPONENTES DE UN SISTEMA DE CAPTACIÓN DEL AGUA DE
LLUVIA
A continuación se describen y se ilustran los componentes para el aprovechamiento del
agua de lluvia a nivel familiar y comunitario.
• Área de captación
• Sistema de conducción
• Infraestructura de almacenamiento
• Filtración y tratamiento
Área de captación del agua de lluvia
El área de captación es la superficie sobre la cual cae la lluvia. Las áreas que se utilizan
para este fin son los techos de casas habitación, escuelas, bodegas, invernaderos y
laderas revestidas o tratadas con materiales que la impermeabilizan. Es importante que
los materiales con que están construidas estas superficies, no desprendan olores, colores
y sustancias que puedan contaminar el agua pluvial o alterar la eficiencia de los sistemas
de tratamiento. Además, la superficie debe ser de tamaño suficiente para cumplir la
demanda y tener la pendiente requerida para facilitar el escurrimiento pluvial al sistema de
conducción.
A continuación se describen los tipos de techos utilizados para la captación del agua
pluvial.
A. Techos. En las zonas urbanas los techos están construidos de concreto, aleación de
lámina galvanizada y antimonio; en las zonas periurbanas y rurales, de concreto, láminas
de asbesto, lámina galvanizada, madera y paja; también se pueden utilizar las superficies
impermeables (canchas, patios, estacionamientos), que no desprendan residuos o
contaminantes al contacto con el agua e incrementen el costo del tratamiento para
obtener un producto de calidad. En el caso de materiales de concreto se deben limpiar
antes de impermeabilizar; si son de lámina galvanizada o asbesto se recomienda revisar
si tienen algún deterioro y en su caso sustituirlas por otros antes de su
impermeabilización. Además, se requiere asegurar y verificar que sus estructuras
soporten el peso de las canaletas más el agua de lluvia.

Proyecto Aula

Página 35


2013

Techos de escuelas utilizados como áreas de captación del agua de lluvia.

Techos cuenca. Son estructuras diseñadas para la recolección directa del agua de lluvia
compuesta básicamente de dos secciones: el techo, que funciona como un área de
contribución y retardador de evaporación, abajo de éste se encuentra el tanque o cisterna
de almacenamiento. El techo está formado por dos superficies que convergen en un canal
central lo cual permite que el agua de lluvia se conduzca directamente por gravedad a la
cisterna. Para indicar el nivel de almacenamiento se instala un piezómetro en la pared
externa del tanque. El sistema de conducción del agua consiste de una válvula de salida,
continuada por una tubería para terminar en una llave para el uso público.

Proyecto Aula

Página 36


2013

Sistema de conducción
El sistema de conducción se refiere al conjunto de canaletas o tuberías de diferentes
materiales yformas que conducen el agua de lluvia del área de captación al sistema de
almacenamiento a través de bajadas con tubo de PVC.

Proyecto Aula

Página 37


2013

Forma de canaletas acordes a edificaciones.
Las canaletas se instalan en los bordes más bajos del techo, en donde el agua de lluvia
tiende a acumularse antes de caer al suelo; el material debe ser liviano, resistente, fácil de
unir entre sí, debe combinar con los acabados de las instalaciones (zonas urbanas), que
no contamine con compuestos orgánicos o inorgánicos; por lo que se recomienda se
coloquen mallas que detengan basura, sólidos y hojas, para evitar la obstrucción del flujo
en la tubería de conducción; así mismo, realizar en los techos labores de limpieza a inicio
de la época de lluvias.

Los materiales utilizados son: aluminio, lámina galvanizada, PVC y recursos maderables
de cadaregión. Actualmente se ha visto que los arquitectos, ingenieros y dueños de casas
consideran estructuras diversas para la colección del agua de lluvia.

Proyecto Aula

Página 38


2013

Filtración del agua de lluvia
La filtración es el proceso para separar un sólido del líquido en el que está suspendido, al
hacerlos pasar, a través de un medio poroso (filtro) y por el cual el líquido puede pasar
fácilmente. Cuando el agua de lluvia es captada de los techos, se debe instalar un tanque
para almacenar temporalmente las primeras lluvias contaminadas por basura, hojas y
polvo, para utilizarla en el riego de frutales, hortalizas u otras aplicaciones que no
requieran una alta calidaddel agua.

Proyecto Aula

Página 39


2013

El dispositivo más sencillo consiste en colocar una malla a la mitad de un bote de 19 litros
y en laparte del fondo se adapta a la tubería de la línea de conducción.

En los sistemas de captación del agua de lluvia a nivel comunitario se puede reducir la
turbidezmediante la construcción e instalación de un sedimentado o bien la instalación de
un filtro modular de sedimentos; su construcción consiste en un cuerpo de PVC hidráulico,
con un sistema filtrante de arenas y gravas sílices; su ubicación es en la parte superior de
la cisterna cementada a la red principal justo antes de la descarga del agua pluvial.
El material filtrante debe estar siempre limpio y sus capas deben ser removidas y lavadas
durante la época de lluvias.

Sistema de distribución
Los sistemas de distribución del agua de lluvia captada, depende del uso que se dé al
recurso: consumo humano, uso doméstico, agricultura, ganadería, y uso industrial;
también de la situación geográfica y topografía de la localidad.

Proyecto Aula

Página 40


2013

Uso doméstico
los elementos de un sistema convencional a nivel familiar de captación del agua lluvia;
(Aec) el área de captación (130 m2) es el techo de la casa, (Sc) el sistema de conducción
con canaleta de lámina galvanizada sobre el borde del techo y (C) la cisterna revestida
con geo membrana PVC (0.75 mm de espesor) y tubería de PVC de 4 pulgadas de
diámetro para la bajada de agua de lluvia, que se encuentra conectada al área de
captación a través de la canaleta.
Se cuenta con un sistema para potabilizar y purificar el agua de lluvia, en tal forma que la
familia cuente con este vital líquido durante todo el año, Además, es posible tratar y
reutilizar las aguas grises y negras para los sanitarios y producción de hortalizas en el
traspatio.

Diagrama de captación del agua de lluvia, tratamiento y reutilización de las aguas grises
ynegras : (1) área de captación, (2) canaletas, (3) cisterna primaria, (4) cisterna, (5)
sistema de disposición de agua, (6) filtros de 10 y 5 micras, (7) descarga de aguas
residuales, (8) domo biodigestor, (9) generación de gas butano, (10) descargas de
demasías, (11) producción de nopal, (12 y 13) riego de frutales.

Proyecto Aula

Página 41


2013

La captación de agua de lluvia para consumo humano presenta las siguientes ventajas:
Alta calidad físico química del agua de lluvia, Sistema independiente y por lo tanto ideal
para comunidades dispersas y alejadas,Empleo de mano de obra y/o materiales locales,
No requiere energía para la operación del sistema, Fácil de mantener Comodidad y ahorro
de
tiempo
en
la
recolección
del
agua
de
lluvia.
A su vez las desventajas de este método de abastecimiento de agua son las siguientes:
Alto costo inicial que puede impedir su implementación por parte de las familias de bajos
recursos económicos, y La cantidad de agua captada depende de la precipitación del
lugar
y
del
área
de
captación.
En el diseño de un sistema de captación de agua de lluvia es necesario considerar los
factores
técnicos,
económicos
y
sociales.
El objetivo de este estudio es plantear la captación de agua de lluvia como una alternativa
para la escasez de agua en el planeta, y principalmente en México, así como mostrarlo
como una alternativa sencilla para su uso cotidiano en una casa habitación común, e
incluso como parte del sistema de aguas de las distintas ciudades, todo esto en base a
varios
proyectos
realizados
dentro
de
territorio
mexicano.
El sistema de transporte metropolitano subterráneo para recolectar lluvia, y después
bombearla al sistema de aguas municipal, con el fin de aprovecharla y minimizar costos. Y
una parte muy importante del trabajo es el planteo de la situación actual en México

Objetivos
El principal objetivo de nuestro trabajo es informar del método de recolección de agua de
lluvia como una alternativa sustentable para el abastecimiento de agua en las ciudad, y a
nivel individual en casas-habitación, evaluándolo desde el punto de vista técnico,
económico y social; todo esto a partir de investigaciones y desarrollos tecnológicos ya
empleados
en
otros
países,
y
en
la
ciudad
de
México.

Proyecto Aula

Página 42


2013

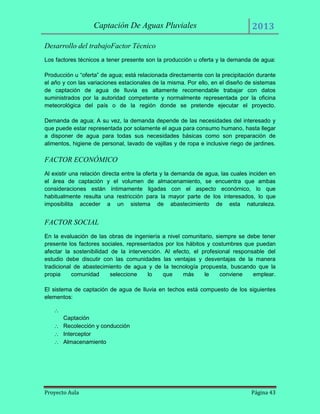

Desarrollo del trabajoFactor Técnico
Los factores técnicos a tener presente son la producción u oferta y la demanda de agua:
Producción u “oferta” de agua; está relacionada directamente con la precipitación durante
el año y con las variaciones estacionales de la misma. Por ello, en el diseño de sistemas
de captación de agua de lluvia es altamente recomendable trabajar con datos
suministrados por la autoridad competente y normalmente representada por la oficina
meteorológica del país o de la región donde se pretende ejecutar el proyecto.
Demanda de agua; A su vez, la demanda depende de las necesidades del interesado y
que puede estar representada por solamente el agua para consumo humano, hasta llegar
a disponer de agua para todas sus necesidades básicas como son preparación de
alimentos, higiene de personal, lavado de vajillas y de ropa e inclusive riego de jardines.

FACTOR ECONÓMICO
Al existir una relación directa entre la oferta y la demanda de agua, las cuales inciden en
el área de captación y el volumen de almacenamiento, se encuentra que ambas
consideraciones están íntimamente ligadas con el aspecto económico, lo que
habitualmente resulta una restricción para la mayor parte de los interesados, lo que
imposibilita acceder a un sistema de abastecimiento de esta naturaleza.

FACTOR SOCIAL
En la evaluación de las obras de ingeniería a nivel comunitario, siempre se debe tener
presente los factores sociales, representados por los hábitos y costumbres que puedan
afectar la sostenibilidad de la intervención. Al efecto, el profesional responsable del
estudio debe discutir con las comunidades las ventajas y desventajas de la manera
tradicional de abastecimiento de agua y de la tecnología propuesta, buscando que la
propia
comunidad
seleccione
lo
que
más
le
conviene
emplear.
El sistema de captación de agua de lluvia en techos está compuesto de los siguientes
elementos:

Captación
Recolección y conducción
Interceptor
Almacenamiento

Proyecto Aula

Página 43


2013

SISTEMA DE CAPTACION DE AGUA PLUVIAL EN TECHOS
LA CAPTACIÓN

Está conformado por el techo de la edificación, el mismo que debe tener la superficie y
pendiente adecuadas para que facilite el escurrimiento del agua de lluvia hacia el sistema
de
recolección.
En el cálculo se debe considerar solamente la proyección horizontal del techo.
Los materiales empleados en la construcción de techos para la captación de agua de
lluvia son la plancha metálica ondulada, tejas de arcilla, paja, etc.La plancha metálica es
liviana, fácil de instalar y necesita pocos cuidados, pero puede resultar costosa y difícil de
encontrar en algunos lugares donde se intente proyectar este sistema. Las tejas de arcilla
tienen buena superficie y suelen ser más baratas, pero son pesadas, y para instalarlas se
necesita de una buena estructura, además que para su elaboración se necesita de una
buena
fuente
de
arcilla
y
combustible
para
su
cocción.
La paja, por ser de origen vegetal, tiene la desventaja que libera lignina y tanino, lo que le
da un color amarillento al agua, pero que no tiene mayor impacto en la salud de los
consumidores siempre que la intensidad sea baja. En todo caso puede ser destinada para
otros fines diferentes al de consumo, como riego, bebida de ganado, lavado de ropa,
higiene
personal,
limpieza
de
servicios
sanitarios,
etc.

RECOLECCIÓN Y CONDUCCIÓN.
Proyecto Aula

Página 44


2013

Este componente es una parte esencial de los SCAPT ya que conducirá el agua
recolectada por el techo directamente hasta el tanque de almacenamiento. Está
conformado por las canaletas que van adosadas en los bordes más bajos del techo, en
donde
el
agua
tiende
a
acumularse
antes
de
caer
al
suelo
.
El material de las canaletas debe ser liviano, resistente al agua y fácil de unir entre sí, a
fin de reducir las fugas de agua. Al efecto se puede emplear materiales, como el bambú,
madera, metal o PVC.

Las canaletas de metal son las que más duran y menos mantenimiento necesitan, sin
embargo son costosas. Las canaletas confeccionadas a base de bambú y madera son
fáciles de construir pero se deterioran rápidamente. Las canaletas de PVC son más
fáciles
de
obtener,
durables
y
no
son
muy
costosas.
Las canaletas se fijan al techo con:
Alambre
Madera
Clavos

Por otra parte, es muy importante que el material utilizado en la unión de los tramos de la
canaleta no contamine el agua con compuestos orgánicos o inorgánicos. En el caso de
que la canaleta llegue a captar materiales indeseables, tales como hojas, excremento de
aves, etc. El sistema debe tener mallas que retengan estos objetos para evitar que
obturen la tubería montante o el dispositivo de descarga de las primeras aguas.

INTERCEPTOR

Proyecto Aula

Página 45


2013

Conocido también como dispositivo de descarga de las primeras aguas
provenientes del lavado del techo y que contiene todos los materiales que en él se
encuentren en el momento del inicio de la lluvia. Este dispositivo impide que el material
indeseable ingrese al tanque de almacenamiento y de este modo minimizar la
contaminación del agua almacenada y de la que vaya a almacenarse posteriormente
En el diseño del dispositivo se debe tener en cuenta el volumen de agua requerido para
lavar el techo y que se estima en 1 litro por m2 de techo.
El volumen de agua resultante del lavado del techo debe ser recolectado en un tanque de
plástico. Este tanque debe diseñarse en función del área del techo para lo cual se podrán
emplear recipientes de 40, 60, 80 ó 120 litros, y para áreas mayores de techo se
utilizarían combinaciones de estos tanques para captar dicho volumen.
ALMACENAMIENTO

Es la obra destinada a almacenar el volumen de agua de lluvia necesaria para el consumo
diario de las personas beneficiadas con este sistema, en especial durante el período de
sequía.
La unidad de almacenamiento debe ser duradera y al efecto debe cumplir con las
especificaciones siguientes:
1. Impermeable para evitar la pérdida de agua por goteo o transpiración.
2. De no más de 2 metros de altura para minimizar las sobre presiones.

3. Dotado de tapa para impedir el ingreso de polvo, insectos y de la luz solar.

Disponer de una escotilla con tapa sanitaria lo suficientemente grande como para que
permita el ingreso de una persona para la limpieza y reparaciones necesarias.
La entrada y el rebose deben contar con mallas para evitar el ingreso de insectos y
animales.
Dotado de dispositivos para el retiro de agua y el drenaje. Esto último para los casos de
limpieza o reparación del tanque de almacenamiento. En el caso de tanques enterrados
deberán ser dotados de bombas.

Los tipos de tanques de almacenamiento de agua de lluvia que pueden ser empleados en
el medio rural pudieran ser construidos con los materiales siguientes:

Proyecto Aula

Página 46

2013


Mortero cemento – arena; el mortero de cemento – arena se aplica sobre un molde de
madera u otro material de forma preestablecida. Los modelos pequeños suelen variar
entre 0.1 a 0.5 m3 y los modelos más grandes pueden alcanzar alturas de 1.5 m y
volúmenes
de
hasta
2.3
m3.

Concreto; normalmente se construye vaciando concreto en moldes concéntricos de acero
de un diámetro de 1.5 m, 0.1 m de espesor y 0.60 m de altura. Este tipo de tanque de
almacenamiento
puede
alcanzar
volúmenes
de
hasta
11
m3.

Bases del diseño; antes de emprender el diseño de un sistema de captación de agua
pluvial,

es

necesario

tener

en

cuenta

los

aspectos

siguientes:

Precipitación en la zona. Se debe conocer los datos pluviométricos de por lo menos los
últimos 10 años, e idealmente de los últimos 15 años, Tipo de material del que está o va a
estar construida la superficie de captación, Número de personas beneficiadas, y Demanda
de agua.

Criterios de diseño:
Este método conocido como: “Cálculo del Volumen del Tanque de Almacenamiento” toma
como base de datos la precipitación de los 10 ó 15 últimos años.
Mediante este cálculo se determina la cantidad de agua que es capaz de recolectarse por
metro cuadrado de superficie de techo y a partir de ella se determina a) el área de techo
necesaria y la capacidad del tanque de almacenamiento, o b) el volumen de agua y la
capacidad del tanque de almacenamiento para una determinada área de techo.
Solo una parte ínfima del agua de lluvia es utilizada en México Mil 528 kilómetros cúbicos
de agua llueven al año en México. Mil 109 kilómetros cúbicos se evaporan. 75 kilómetros
cúbicos se filtran a los acuíferos. 72.5 kilómetros cúbicos son usados para agricultura,
industria y consumo doméstico. De acuerdo a los especialistas, se podría reducir el
rezago en abastecimiento de agua en México si se aprovechara el método de captación
de lluvia.
Si se captara toda la lluvia en los techos y en algunos pisos, se podría ahorrar de 10% a
15% del agua que se consume en los hogares.

OBSTÁCULOS EN MÉXICO

Proyecto Aula

Página 47


2013

El diseño de un sistema de recolección de agua de lluvia para uso comunitario a gran
escala resulta ser muy costoso.

Entre los obstáculos que señalan, se encuentra el hecho de que las lluvias se registran
casi exclusivamente en el periodo que va de julio a octubre, así como la desigual
distribución de las precipitaciones en el país: el norte, con 30 por ciento del territorio,
recibe solo 4 por ciento de las lluvias, mientras que las costas y el sureste captan más de
la mitad de las precipitaciones pluviales.

Conclusiones
La recolección de agua de lluvia realmente representa un método sustentable para
aprovechar mejor el agua.
Existe un alto rezago en México respecto a otros países, en el aprovechamiento de la
“cosecha de lluvia”.
Se deben apoyar proyectos como los del IMTA o el Cidecalli, que promueven el uso de
esta tecnología en zonas rurales, donde es muy difícil llevar el agua entubada.
Se deben seguir modelos de captación de agua de lluvia como se hace en otras ciudades
del mundo aprovechando superficies de estadios, instalaciones públicas, centros
comerciales, edificios, etc.

Proyecto Aula

Página 48

Proyecto Aula

Más contenido relacionado

La actualidad más candente

Similar a Proyecto Aula

Último

Proyecto Aula
