1. Aguas
pluviales

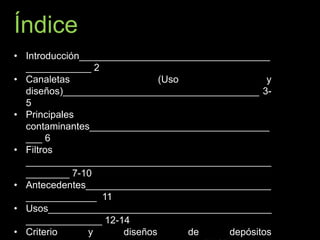

2. Índice
• Introducción___________________________________
____________ 2
• Canaletas (Uso y
diseños)____________________________________ 3-
5
• Principales
contaminantes_________________________________
___ 6
• Filtros
_____________________________________________
________ 7-10
• Antecedentes__________________________________
_____________ 11
• Usos_________________________________________
______________ 12-14
• Criterio y diseños de depósitos
________________________________ 15-17

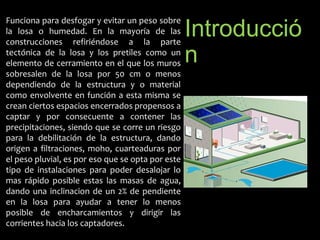

3. Introducció
n
Funciona para desfogar y evitar un peso sobre
la losa o humedad. En la mayoría de las
construcciones refiriéndose a la parte
tectónica de la losa y los pretiles como un
elemento de cerramiento en el que los muros
sobresalen de la losa por 50 cm o menos
dependiendo de la estructura y o material
como envolvente en función a esta misma se
crean ciertos espacios encerrados propensos a
captar y por consecuente a contener las
precipitaciones, siendo que se corre un riesgo
para la debilitación de la estructura, dando
origen a filtraciones, moho, cuarteaduras por
el peso pluvial, es por eso que se opta por este
tipo de instalaciones para poder desalojar lo
mas rápido posible estas las masas de agua,
dando una inclinacion de un 2% de pendiente
en la losa para ayudar a tener lo menos
posible de encharcamientos y dirigir las
corrientes hacia los captadores.

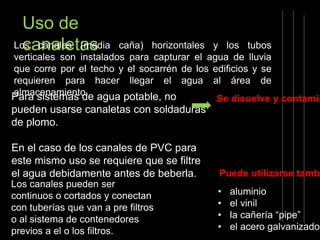

4. Uso de
Locsacnanaallees ta(msed ia caña) horizontales y los tubos
verticales son instalados para capturar el agua de lluvia
que corre por el techo y el socarrén de los edificios y se
requieren para hacer llegar el agua al área de
almacenamiento.
Para sistemas de agua potable, no
pueden usarse canaletas con soldaduras
de plomo.
En el caso de los canales de PVC para
este mismo uso se requiere que se filtre
el agua debidamente antes de beberla.
Los canales pueden ser
continuos o cortados y conectan
con tuberías que van a pre filtros
o al sistema de contenedores
previos a el o los filtros.
Se disuelve y contamina
Puede utilizarse también
• aluminio
• el vinil
• la cañería “pipe”
• el acero galvanizado

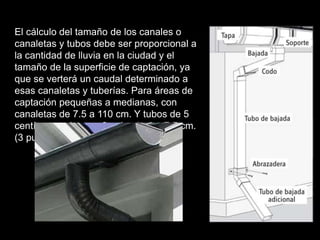

5. El cálculo del tamaño de los canales o
canaletas y tubos debe ser proporcional a
la cantidad de lluvia en la ciudad y el
tamaño de la superficie de captación, ya
que se verterá un caudal determinado a
esas canaletas y tuberías. Para áreas de
captación pequeñas a medianas, con
canaletas de 7.5 a 110 cm. Y tubos de 5
centímetros (aprox. 2 pulgadas) a 7.5 cm.
(3 pulgadas aprox.) es suficiente.

6. Contaminantes de las
aguas pluviales
• Metales
pesados
• Pesticidas
• Herbicidas
• Desechos
organicos
• Bacterias

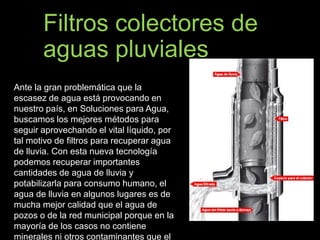

7. Filtros colectores de
aguas pluviales
Ante la gran problemática que la
escasez de agua está provocando en
nuestro país, en Soluciones para Agua,
buscamos los mejores métodos para
seguir aprovechando el vital líquido, por
tal motivo de filtros para recuperar agua
de lluvia. Con esta nueva tecnología
podemos recuperar importantes
cantidades de agua de lluvia y
potabilizarla para consumo humano, el
agua de lluvia en algunos lugares es de
mucha mejor calidad que el agua de
pozos o de la red municipal porque en la
mayoría de los casos no contiene
minerales ni otros contaminantes que el

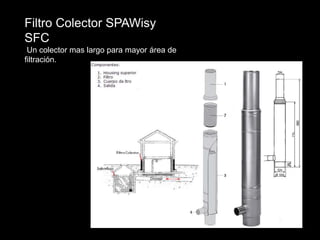

8. Filtro Colector SPAWisy
SFC
Un colector mas largo para mayor área de
filtración.

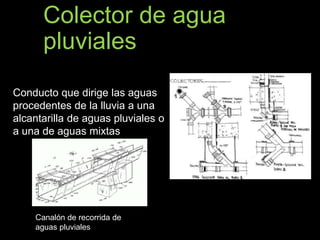

9. Colector de agua
pluviales
Conducto que dirige las aguas
procedentes de la lluvia a una
alcantarilla de aguas pluviales o
a una de aguas mixtas
Canalón de recorrida de
aguas pluviales

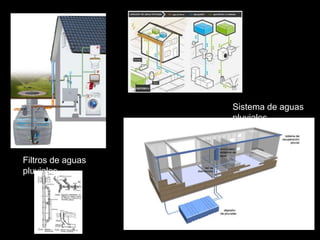

10. Filtros de aguas
pluviales
Sistema de aguas
pluviales

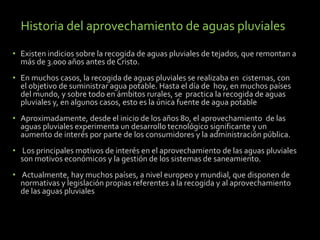

11. Historia del aprovechamiento de aguas pluviales
• Existen indicios sobre la recogida de aguas pluviales de tejados, que remontan a
más de 3.000 años antes de Cristo.
• En muchos casos, la recogida de aguas pluviales se realizaba en cisternas, con
el objetivo de suministrar agua potable. Hasta el día de hoy, en muchos países
del mundo, y sobre todo en ámbitos rurales, se practica la recogida de aguas
pluviales y, en algunos casos, esto es la única fuente de agua potable
• Aproximadamente, desde el inicio de los años 80, el aprovechamiento de las
aguas pluviales experimenta un desarrollo tecnológico significante y un
aumento de interés por parte de los consumidores y la administración pública.
• Los principales motivos de interés en el aprovechamiento de las aguas pluviales
son motivos económicos y la gestión de los sistemas de saneamiento.
• Actualmente, hay muchos países, a nivel europeo y mundial, que disponen de
normativas y legislación propias referentes a la recogida y al aprovechamiento
de las aguas pluviales

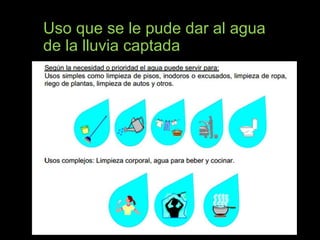

12. Uso que se le pude dar al agua
de la lluvia captada

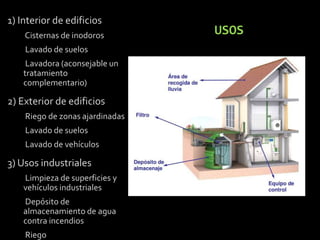

13. 1) Interior de edificios
Cisternas de inodoros
Lavado de suelos
Lavadora (aconsejable un
tratamiento
complementario)
2) Exterior de edificios
Riego de zonas ajardinadas
Lavado de suelos
Lavado de vehículos
3) Usos industriales
Limpieza de superficies y
vehículos industriales
Depósito de
almacenamiento de agua
contra incendios
Riego
USOS

14. Tabla de resumen

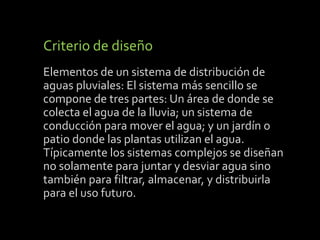

15. Criterio de diseño
Elementos de un sistema de distribución de
aguas pluviales: El sistema más sencillo se
compone de tres partes: Un área de donde se
colecta el agua de la lluvia; un sistema de
conducción para mover el agua; y un jardín o
patio donde las plantas utilizan el agua.
Típicamente los sistemas complejos se diseñan
no solamente para juntar y desviar agua sino
también para filtrar, almacenar, y distribuirla
para el uso futuro.

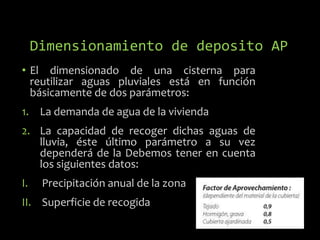

16. Dimensionamiento de deposito AP
• El dimensionado de una cisterna para
reutilizar aguas pluviales está en función
básicamente de dos parámetros:
1. La demanda de agua de la vivienda
2. La capacidad de recoger dichas aguas de
lluvia, éste último parámetro a su vez
dependerá de la Debemos tener en cuenta
los siguientes datos:
I. Precipitación anual de la zona
II. Superficie de recogida

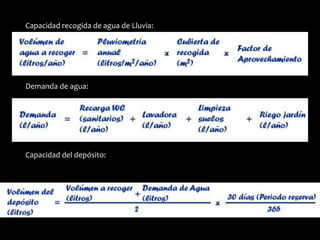

17. Capacidad recogida de agua de Lluvia:
Demanda de agua:
Capacidad del depósito:

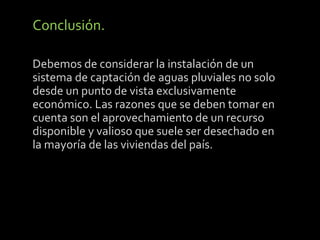

18. Conclusión.
Debemos de considerar la instalación de un
sistema de captación de aguas pluviales no solo
desde un punto de vista exclusivamente
económico. Las razones que se deben tomar en
cuenta son el aprovechamiento de un recurso
disponible y valioso que suele ser desechado en
la mayoría de las viviendas del país.
