El proyecto consiste en la construcción de una nave industrial en Higueruelas, Valencia, destinada a la producción y almacenamiento de carpintería metálica, abarcando una parcela de 6700 m2 con una compleja ordenación interna y externa. Se establecerá una estructura metálica de 72x35 m, junto con áreas de administración y un muelle de carga, asegurando accesibilidad y eficiencia energética. El presupuesto del proyecto es de aproximadamente 2.78 millones de euros, con un plazo de ejecución estimado de 12 meses.

1. Ingeniería Técnica de Obras Públicas
Especialidad en Construcciones Civiles

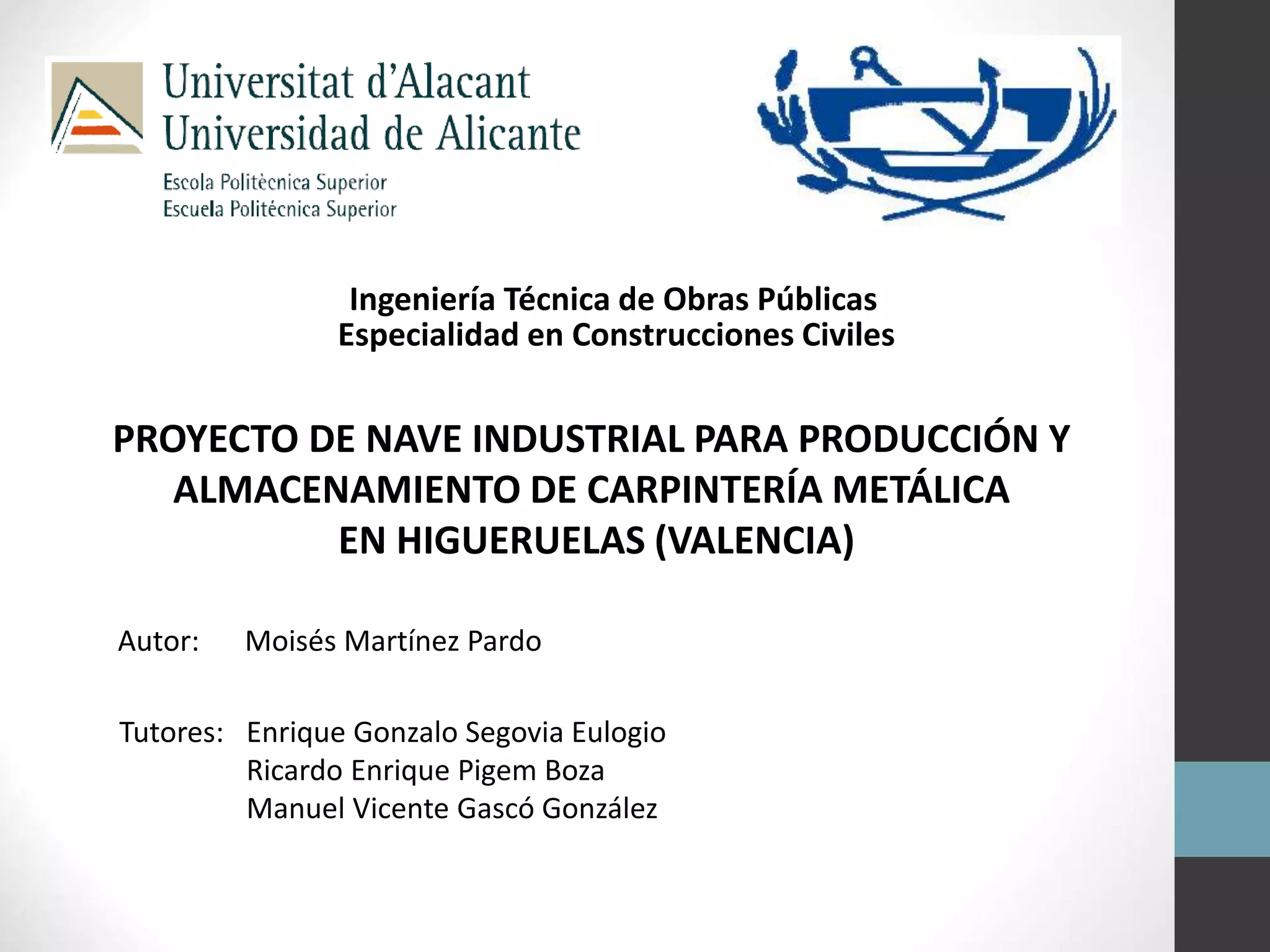

PROYECTO DE NAVE INDUSTRIAL PARA PRODUCCIÓN Y
ALMACENAMIENTO DE CARPINTERÍA METÁLICA
EN HIGUERUELAS (VALENCIA)
Autor: Moisés Martínez Pardo
Tutores: Enrique Gonzalo Segovia Eulogio
Ricardo Enrique Pigem Boza
Manuel Vicente Gascó González

2. Situación

3. Descripción de la parcela
N
Cero
topográfico

4. Descripción de la parcela
• Parcela cuasi rectangular con 6700 m2 de superficie.
• Elevación en la esquina norte con taludes verticales de 3,5 m.
• 3 terrazas a distinta cota
• Desnivel en la
diagonal norte-sur de
7 m.
• Movimientos de
tierras con 3436 m3
de excedentes y 128
m3 de material de
préstamo.

5. Descripción del Proyecto
Ordenación exterior
254 m2 3436 m2
500 m2
1940 m2
303 m2

6. Descripción del Proyecto
Ordenación interior

7. Planta cimentación
• Arenas limosas con
tensión admisible de 2
kg/cm2.
• 11 tipos de zapatas
aisladas.
• Zapatas corridas en
muros y zona de unión
de nave con oficinas.
• Muros de altura variable
entre 3 y 6 m.
• Vigas de atado en forma
de muro para realizar el
cajeado de la explanada.
90 cm por debajo del resto
buscando terreno competente

8. Estructura Metálica
• Cuerpo principal de
72 x 35 m.
• Zona de muelle de carga de 45x21m con
puente grúa de 10 t.
• Edificio
administración de
20 x 15 m
• Vigas IPE 270
• Soportes HEB 200

9. Cuerpo principal nave
• 35 m de luz
• Soportes HEB 240
• Distancia entre cordones 2 m
• Cordones cuadrados de #160x160x8
• Montantes y diagonales #70x70x5
• Soportes altura variable
• Duplicado cercha en zona intermedia

10. Zona muelle de carga
• 21 m de luz
• Soportes HEB 300
• Ménsulas para puente grúa HEB 240
• Distancia entre cordones 1,2 m
• Cordones cuadrados de #140x140x6
• Montantes y diagonales #50x50x4
• Soportes altura variable

11. Arriostramientos

12. Firme y pavimento
SOLERA HORMIGÓN
ARMADO
FIRME
• HA-25/P/12/I
• Adición de fibras y
plastificante (0,6 kg
y 2 kg / m3
respectivamente)
• Capa de rodadura
con tratamiento
endurecedor
• 8 cm MBC
• 35 cm zahorra
artificial al 98%
Proctor normal

13. Forjado administración
• Placas alveolares prefabricadas con pretensado de un metro
de ancho y longitud variable
• 15 cm de canto + 5 cm de hormigón con malla electrosoldada
20x20/4-4
• Esfuerzo de cálculo considerador: 9 kN/m2
• Apoyo elastomérico en las vigas IPE 270.
• Ejecución rápida

14. Cerramiento nave
• Panel tipo sandwich de 50 mm de espesor
• Cubierta tipo sandwich de 50 mm de
espesor, montada sobre correas ZF225-2,5.
• Ventanales practicables de 2 x 15 m en diferentes puntos de la
nave
• Cuatro persianas motorizadas en la entrada de camiones

15. Instalación Fotovoltaica
100 kW
52 %
90 t

16. Edificio administración

17. Edificio administración
• Totalmente
accesible para
minusválidos y con
ascensor adaptado
• Varias salidas de
evacuación en cada
planta
• Alta eficiencia
lumínica con
luminarias LED en
toda la instalación

18. Aislamiento administración
• En los cerramientos verticales se dispondrán bloques de
termoarcilla de 24 cm y 6 cm de fibra de cañamo.
• El aislamiento de cubierta se realiza mediante un manto
vegetal de 15 cm de espesor, con turba y humus de lombriz
al 50%, con plantación de plantas crasas a razón de 25
plantas/m2.
• Gran aislamiento térmico y acústico con soluciones
medioambientales más sostenibles que las tradicionales.

19. Depósito aguas pluviales
ESTUDIO DE LA DEMANDA DE AGUA
• Consumo total: 27630 litros mensuales.
• Con la evolución de precipitaciones y demanda de agua a lo
largo del año, el depósito puede cumplir su propósito sin
necesidad de un aporte distinto al pluvial.
• Posibilidad de duplicar la capacidad de entrada de agua.

20. Depósito aguas pluviales
• Depósito 30000 litros
con electrosondas de
nivel.
• Consumos
• By-pass desde
acometida

21. Plazo Ejecución Proyecto
• El plazo de ejecución del proyecto se estima en: 12 MESES.

22. Resumen Presupuesto
PEM: 1.980.798,21 EUROS
PEC: 2.781.436,85 EUROS

23. PROYECTO DE NAVE INDUSTRIAL PARA PRODUCCIÓN Y
ALMACENAMIENTO DE CARPINTERÍA METÁLICA
EN HIGUERUELAS (VALENCIA)
