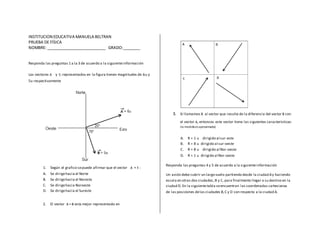

1. INSTITUCION EDUCATIVA MANUELA BELTRAN
PRUEBA DE FÍSICA
NOMBRE: ___________________________ GRADO:________
Responda las preguntas 1 a la 3 de acuerdo a la siguienteinformación
Los vectores A y B, representados en la figura tienen magnitudes de 6u y
5u respectivamente
1. Según el grafico sepuede afirmar que el vector A + B :
A. Se dirigehacia el Norte
B. Se dirigehacia el Noreste
C. Se dirigehacia Noroeste
D. Se dirigehacia el Sureste
2. El vector A – B esta mejor representado en
3. Si llamamos R al vector que resulta de la diferencia del vector B con
el vector A, entonces este vector tiene las siguientes características:
(la medida es aproximada)
A. R = 1 u dirigido al sur-este
B. R = 8 u dirigido al sur-oeste
C. R = 8 u dirigido al Nor-oeste
D. R = 1 u dirigido al Nor-oeste
Responda las preguntas 4 y 5 de acuerdo a la siguienteinformación
Un avión debe cubrir un largo vuelo partiendo desde la ciudad Ay haciendo
escala en otras dos ciudades,B y C, para finalmente llegar a su destino en la
ciudad D. En la siguientetabla seencuentran las coordenadas cartesianas
de las posiciones delas ciudades B,C y D con respecto a la ciudad A.

2. Ciudades
Coordenadas respecto a la
ciudad A
Ciudad A(salida) ( 0, 0)
Ciudad B ( 400Km oeste, 120Km sur)
Ciudad C (500Km oeste, 250Km norte)
Ciudad D(destino) ( 450Km este, 700Km norte)
4. Las coordenadas del desplazamiento del avión entre las
ciudades By C son:
A. ( 900Km, 370Km)
B. ( -900Km, -130Km)
C. ( 100Km, 130Km)
D. ( -100Km, 370Km)
5. La magnitud del desplazamiento del avión entre dos ciudades,
se puede determinar mediante la expresión:
∆𝐗 = √𝒙 𝟐 + 𝒚 𝟐 , donde x , y son las coordenadas del
desplazamiento realizado
Según lo anterior y la información suministradaen la tabla,se
puede afirmar que la magnitud del tercer desplazamiento del
avión es aproximadamente:
A. 383 Km
B. 951 Km
C. 1051 Km
D. 1343 Km
6. Una antena receptora de radio seencuentra ubicada a 150 km
al sur y 70 km al este de una estación de trasmisión.Un
vehículo de trasmisión móvil seencuentra a 100 km al norte y
150 km al oeste de la antena receptora.
7. La posición del vehículo respecto a la estación es:
A. 250 km al norte y 220 km al oeste.
B. 100 km al sur y 80 Km al este.
C. 50 Km al sur y 80 Km al oeste.
D. 50 km al norte y 80 Km al oeste.
8. Tres fuerzas F1, F2 y F3 actúan sobreun cuerpo ubicado en el
centro del plano,tal como se muestra en la figura.
Si llamamos Fr a la suma de las tres
fuerzas ilustradas,lascoordenadasde
dicha fuerza son:
A. Fr ( 24, -9)
B. Fr (-6, -9)

3. C. Fr ( -6, 9)
D. Fr ( 24, 27)

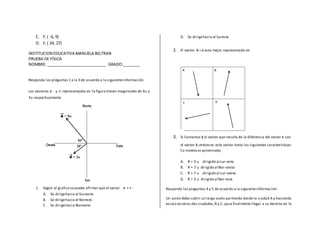

INSTITUCION EDUCATIVA MANUELA BELTRAN
PRUEBA DE FÍSICA
NOMBRE: ___________________________ GRADO:________
Responda las preguntas 1 a la 3 de acuerdo a la siguienteinformación
Los vectores A y B, representados en la figura tienen magnitudes de 6u y
3u respectivamente
1. Según el grafico sepuede afirmar que el vector A + B :
A. Se dirigehacia el Suroeste
B. Se dirigehacia el Noreste
C. Se dirigehacia Noroeste
D. Se dirigehacia el Sureste
2. El vector B –A esta mejor representado en
3. Si llamamos R al vector que resulta de la diferencia del vector A con
el vector B,entonces este vector tiene las siguientes características:
(la medida es aproximada)
A. R = 3 u dirigido al sur-este
B. R = 7 u dirigido al Nor-oeste
C. R = 7 u dirigido al sur-oeste
D. R = 3 u dirigido al Nor-este
Responda las preguntas 4 y 5 de acuerdo a la siguienteinformación
Un avión debe cubrir un largo vuelo partiendo desde la ciudad A y haciendo
escala en otras dos ciudades,B y C, para finalmente llegar a su destino en la

4. ciudad D. En la siguiente tabla se encuentran las coordenadas cartesianas
de las posiciones de las ciudades B, C y D con respecto a la ciudad A.
Ciudades
Coordenadas respecto a la
ciudad A
Ciudad A(salida) ( 0, 0)
Ciudad B ( 400Km oeste, 120Km sur)
Ciudad C (500Km oeste, 250Km norte)
Ciudad D(destino) ( 450Km este, 700Km norte)
4. Las coordenadas del desplazamiento del avión realizado entrelas
ciudades C y D son:
A. ( 950Km, 950Km)
B. ( 950Km, 450Km)
C. ( -50Km, 500Km)
D. ( 50Km, 500Km)
5. La magnitud del desplazamiento del avión entre dos ciudades,se
puede determinar mediante la expresión:
∆𝐗 = √𝒙 𝟐 + 𝒚 𝟐 , donde x , y son las coordenadas del
desplazamiento realizado
Según lo anterior y la información suministradaen la tabla,se
puede afirmar que la magnitud del segundo desplazamiento del
avión es aproximadamente:
A. 164 Km
B. 383 Km
C. 909 Km
D. 973 Km
Una antena receptora de radio seencuentra ubicada a 170 km al sur y 150
km al este de una estación de trasmisión.Un vehículo de trasmisión móvil se
encuentra a 100 km al norte y 250 km al oeste de la antena receptora.
6. La posición del vehículo respecto a la estación es:
A. 320 km al norte y 350 km al este.
B. 100 km al sur y 70 Km al oeste.
C. 270 Km al norte y 400 Km al este.
D. 70 km al sur y 100 Km al oeste.
7. Tres fuerzas F1, F2 y F3 actúan sobreun cuerpo ubicado en el centro
del plano,tal como se muestra en la figura.

5. Si llamamos Fr a la suma de las tres fuerzas ilustradas,lascoordenadas de
dicha fuerza son:
A. Fr ( 27, 27)
B. Fr ( 15, -9)
C. Fr ( -15, -15)
D. Fr ( 15, 15)
