Este documento describe la Planta de Tratamiento de Aguas Residuales (PTAR) Aguas Claras en Bello, Colombia. La PTAR recibe y trata las aguas residuales de los municipios de Medellín y Bello usando procesos físicos, químicos y biológicos para limpiar el agua. La planta mejora la calidad del agua del río Medellín y genera parte de su propia energía a través de la digestión anaerobia de lodos. La PTAR Aguas Claras es una infraestructura sostenible y moderna

2. ¿QUÉ ES UNA PTAR?
Una Planta de Tratamiento de Aguas Residuales
PTAR es el conjunto de obras, instalaciones y
procesos para tratar las aguas residuales, con
material disuelto y en suspensión usadas por una
comunidad o industria.
¿CUÁL ES SU FUNCIÓN?
Limpieza del agua usada y las aguas
residuales para que pueda ser devuelta de
forma segura al medio ambiente, eliminando
sólidos grandes, sedimentos como arena y
partículas aún más pequeñas contaminantes
como bacterias, microrganismos.

3. ¿COMO FUNCIONA?
TRATAMIENTO PRELIMINAR
(ASENTAMIENTO DE LODOS)
Consiste en un tanque de
sedimentación temprana, donde es
necesario un sistema de filtro,
flotación o floculación, eliminando
entre 40-60% de los sólidos.
TRATAMIENTO SECUNDARIO
(BIOLOGICO)
En este proceso se retira
aproximadamente el 9 0 % de los
sólidos contaminantes del agua, esta
limpieza es también de un carácter
biológica, en los que se realiza
procesos de digestión ya sea
anaerobia, aerobia o combinada.

4. ¿COMO FUNCIONA?
TRATAMIENTO TERCEARIO
(ELIMINACION BIOSOLIDOS)
Consiste en la aplicación de
procesos físico y químicos para
eliminar fosforo, metales pesados,
virus, compuestos orgánicos y
demás sustancias que afecten la
salud publica, fauna y flora

5. UN POCO DE
HISTORIA
En el desarrollo urbanístico del
Valle de Aburrá las
construcciones se establecieron
alrededor de la ronda hídrica de
las quebradas afluentes al río
M edellín, por lo que las ag uas
residuales de
viviendas
las industrias y
eran vertidas
directamente a las fuentes agua.
Con la construcción de sistemas de
concibió que
alcantarillado en la ciudad se
las descargas de
agua residual se realizaran en las
fuentes de agua más cercanas, sin
embargo, con el crecimiento de las
ciudades se evidenció el impacto
generado a causa de los
vertimientos de aguas industriales y
domesticas en las fuentes hídricas.
Surge la necesidad de buscar
descontaminación del
soluciones que permitan la
río
Medellín y sus afluentes
mediante un servicio de
eficaz y
alcantarillado
eficiente con grandes
beneficios a la comunidad

6. PR O G R AM A D E
SANEAMI EN TO Y M A N E J O
D E VERTIMIENTOS DEL
RÍO MEDELLÍN
A comienzos de los a ños 80 , se diseño el
PSM V, el cua l se estructuro en dos eta pa s y
presenta
colectores
un pla n de construcción de
e interceptores de a g ua s
residuales para ser transportadas a los sitios
de tratamiento: dos plantas de tratamiento
de aguas residuales de tipo secundario (San
Fernando y Bello) y dos de tipo preliminar
(Girardota y Barbosa).

7. 17.3 km de interceptores y 33.9 km de redes de
control de vertimientos.
60.4 km de colectores paralelos a quebradas
que desembocan al río Medellín.
Ampliación del tanque de almacenamiento el
Rincón en 820 m3 y tres tanques adicionales
para el almacenamiento de agua tratada.
Planta de tratamiento de aguas residuales
San Fernando.
P R IM E R A
E T A P A
Esta primera etapa del
Programa de Saneamiento del
río Medellín se ejecutó entre
el año
contemplo
1997 y 20 0 0 y
el diseño y la
construcción de:

8. S E GUNDA
E T A P A
Se definió la construcción y entrada
en operación de la PTAR de Bello, la
cual trata las aguas servidas de los
municipios más grandes del área
metropolitana del Valle de Aburra,
Bello y Medellín.
Construcción del Interceptor Norte que
transporta las aguas residuales desde
el sitio de su descarga al río Medellín,
hasta el lote de la planta, que
corresponden aproximadamente a unos
8 km aguas abajo.

10. P T A R A G U A S
C L A R A S -
BELLO
Recibe aguas
residuales de los
municipios de Medellín
para ser tratadas
Logrando reducir la
carga orgánica que
recibe el rio Medellín,
mejorando la calidad
del agua, eleva el
contenido de oxigeno
disuelto, protección
fauna y flora, y demás.

11. Posee una infraestructura
sostenible, ambiental y
social.
Genera desarrollo
urbanístico y paisajístico
de la comunidad.
Producción de biogás
gracias a sus digestores
esencial para su
funcionamiento.
INFRAESTRUCTURA

12. ¿ D O N D E S E U B I C A ?
Se encuentra
ubicado al norte del
municipio de
Antioquia, en la zona
conocido como las
pistas, con 30
Hectáreas.
Sector 1 : 16.7 Ha
Sector 2: 11.8 Ha

13. RECEPCIÓN HIDRAULICA
Cuenta con un proceso de tratamiento de lodos
activados tipo secundario, con estabilización y
deshidratación de los lodos (digestores).
Caudal promedio de entrada aguas
arriba de 5,0 m³/s, con un caudal
máximo de diseño de 6,5 m³/s.
El afluente llega a la planta conducida por
el Interceptor Norte del río Medellín de 2,0
m de diámetro, a una profundidad de 7 m.
Garantiza un nivel mínimo 5mg/l
de oxigeno disuelto
Interceptor

14. PROSPECCIÓN Y CONSTRUCCIÓN
Nace como solución a la problemática ambiental de calidad del
agua en el rio Medellín, propuesto por el consultorio Geeley and
Hanses y Compañía Colombiana de Consultores en 1981.
La primera en construirse fue la Planta San Fernando ubicada al
sur del Valle de Aburra que tiene una capacidad de 1.8m³/s
Aguas residuales de municipios de Itagüí, Envigado, Sabaneta, La
Estrella, San Antonio, Medellín, Bello y Caldas
Rio Medellin Antes
PTAR San Fernando

16. Se invirtieron $1.6 billones de pesos
con financiación del Banco
Interamericano de Desarrollo (BID)
por 450 millones de dólares.
la PTAR de Bello incluye ramales,
colectores, interceptadores y la UVA
Aguas Claras, la cual es operada,
controlada y mantenida por Empresas
Públicas de Medellín (EPM).

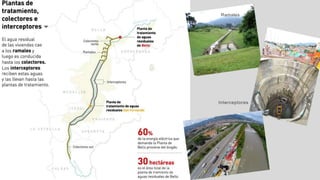

17. Ramales
Interceptores

18. CARACTERISTICAS
Caudal promedio de diseño para
el año 2013 de 4.57 m3/s y para el
año 2020 de 5.0 m3/s.
Cargas contaminantes esperadas: 123
ton/día de demanda bioquímica de
oxígeno y 120 ton/día de sólidos
suspendidos
Cantidad de biosólidos
esperados: 310 ton/día al 28% de
contenidos sólidos.
Eficiencia en la remoción de
materia orgánica superior al 80%.
Incluye sedimentación primaria,
lodos activados, espesamiento de
lodos estabilizados por medios
mecánicos, con estabilización de
lodos por medio de digestión
anaeróbica, con control de olores.
El pretratamiento incluye rejas
gruesas y rejas finas, y
desarenadores rectangulares
aireados.
El biogás generado en la digestión
de los lodos será utilizado para la
generación de energía por medio
de motogeneradores, la cual será
consumida en la operación de la
planta
Los lodos estabilizados y
deshidratados son llevados a una
planta para la producción de
compost.

19. FUNCIONAMIENTO
a) Unidades de Pretratamiento
Las aguas son recibidas por 2 rejas de protección entre el
interceptor y la planta, estas retendrán los residuos de
mayor tamaño que puedan ingresar y continuando con 6
para la captura de los residuos finos.
b) Tratamiento Secundario
(Sedimentación primaria)
Posteriormente el flujo de agua se dirige a 4 lineas tanques
sedimentadores primarios, cuyo volumen es de 23.590 m³
cada uno. El tiempo de retención es de una hora.
Para evitar que los malos olores que se generan los
sedimentadores son cubiertos con fibra de vidrio.

20. c) Tratamiento secundario
(Biológico y sedimentacion secundaria
El flujo se dirige a los tanques de aireación, al tener
contacto con lodo activado la materia orgánica es
consumida y transformada por las bacterias en agua, dando
por resultado dióxido de carbono (CO2), energía y más
microorganismos.
Se constituye de cuatro tanques biológicos de forma
rectangular, cada uno con un volumen útil de 14.250 m³,
dividido en zonas anóxicas o carente de oxígeno disuelto
del (25%) y zonas aerobias con presencia de oxígeno
disuelto del (75%).
De los reactores, el flujo pasa a los sedimentadores
secundarios circulares, concentrandolos en una pequeña
tolva, de la cual es retirado por medio de bombas.

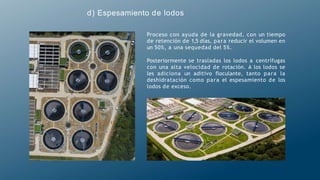

21. d) Espesamiento de lodos
Proceso con ayuda de la gravedad, con un tiempo
de retención de 1,5 días, para reducir el volumen en
un 50%, a una sequedad del 5%.
Posteriormente se trasladas los lodos a centrífugas
con una alta velocidad de rotación. A los lodos se
les adiciona un aditivo floculante, tanto para la
deshidratación como para el espesamiento de los
lodos de exceso.

22. e) Manejo de lodos
(Estabilización de lodos y recuperación de energia)
total de lodos a tratar en la digestión anaerobia es de 2.567 m³/día, con un
prome d a la entrada al sistema de 5%. El objeto de la digestión anaerobia
es reducirles su cont ganismos patógenos y su contenido orgánico, disminuyendo
así su potencial de esagradables y de contaminación.
Se mantienen los lodos a una temperatura constante entre 30 y 36°C, durante un tiempo
de 20 días. Producto de la misma descontaminación se producen biogases que son
almacenados en tanques que son utilizados para el consumo del (30%) de energía que
consume la planta.

23. f) Control de olores
Se fundamenta en el lavado químico de
corrientes cruzadas, que consiste en que
las sustancias de olor son absorbidas en un
líquido de lavado, que posteriormente se
pone en contacto con químicos
dosificados.
g) Disposición de biosólidos
Proceso de biocompostaje, que garantizará
que alcance las condiciones fisicoquímicas y
microbiológicas exigidas por la legislación
colombiana en curso referente al material
orgánico estabilizado.

24. h) Edificio de operaciones
Está ubicado en la parte central y norte del predio de Empresas
Públicas de Medellín EPM. El edificio está conformado por dos bloques
laterales (Administrativo y Operativo), y un volumen central en forma de
cilindro de cuatro pisos que contiene toda el Área Social y la Sala de
Control de la PTAR. (Auditorio, Cafetería, Lobby Central, Recepción).

26. COMPONENTES Y DESCRIPCIÓN
P T A R BELLO
Infraestructura
sostenible, ambiental
y social, enfocada no
solo a la construcción
de una infraestructura
para el saneamiento
del río Aburrá-
Medellín, sino también
en generar desarrollos
urbanísticos y
paisajísticos para la
comunidad.
La planta de San
Fernando entro en
operación en el
año 2000 y con
esta se disminuyen
los niveles de
contaminación del
río, se recuperan
las riberas y se
mejora la calidad
de vida de sus
habitantes
Con la entrada en
operación de
aguas claras unida
a la planta de San
Fernando se están
recolectando y
tratando el 84% de
las aguas
residuales evitando
que lleguen al río
140 Ton diarias de
materia organica
Cuenta con
tecnologías
avanzadas, que
la convierten en
una de las más
modernas de
Latinoamérica.

27. Interceptor
Norte del
río
Medellín
Planta de
tratamiento
Aguas
Claras
COMPONENTES
2
1
Diseño y construcción de
tubería de gran diámetro
(2.2m y 2.4m) para
recolectar y transportar las
aguas residuales hacia la
planta de tratamiento
Aguas Claras
La capacidad de tratamiento
promedio de 5.0 metros
cúbicos por segundo. Llega el
agua residual proveniente de
los municipios de Medellín y de
Bello, de una población
aproximada de 2.200.000
habitantes.

28. Ramales
Colectores
COMPONENTES
3 4
Secado
Térmico
de
Biosólidos
Conexión de los colectores
del sector comprendido
entre M oravia– C aribe en
este
las
último
ag uas
Medellín y Niquía en Bello,
al Interceptor Norte del río
Medellín,
conduce
residuales hacia la planta
de tratamiento Aguas
Claras en Bello.
El secado térmico de
biosólidos se realiza por
medio de un sistema de
cogeneración, con el cual
se retira la humedad de
toneladas diarias
aproximadamente 40 0
de
biosólidos provenientes de
la planta San Fernando y
de Aguas Claras.

29. COMPONENTES
UVA
Agua
s
Claras
5
La UVA Aguas Claras es un espacio lúdico, educativo y abierto
a la comunidad, que invita a las personas a volver su mirada al
río como articulador del territorio

30. CONCLUSIONES
El proyecto de la PTAR Aguas Claras cumple con el objetivo impuesto por las
autoridades del Valle de Aburrá, de disminuir la carga orgánica al rio
Medellín, producida por los residuos de la urbanización e industrialización de
los municipios de Medellín
La planta de tratamiento de aguas residuales de bello es considerada una de las
más grandes y modernas del país teniendo en cuenta que mediante el proceso de
tratamiento eleva los niveles de oxígeno disuelto en el rio y genera el 30% de la
energía consumida por la planta por medio de biosólidos, en términos generales
es una de las obras más importantes en el Plan de saneamiento y manejo de
vertimientos dado que atiende los municipios más grandes de Medellín y con la
cual se espera descontaminar el río Medellín
