1. PROYECTO FINAL II UNIDAD II Diseño y
construcción de un Puente de Tallarines
• Materia: Fisica I
• Nombre: Alison Enriquez
• Carrera: Ingeniería Petroquímica
• ING: Diego Proaño
• NRC: 8214
• Segundo Semestre

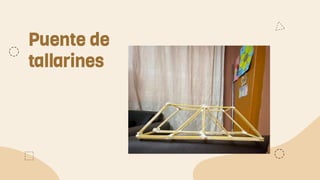

2. Puente de
tallarines

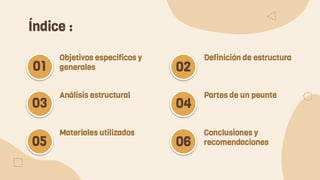

3. Índice :
Objetivos especificos y
generales
Definición de estructura
Análisis estructural Partes de un peunte
01
03
02
04
Materiales utilizados Conclusiones y
recomendaciones
05 06

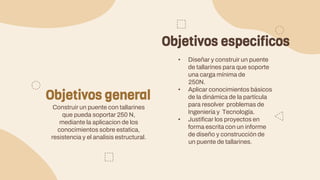

4. Construir un puente con tallarines
que pueda soportar 250 N,
mediante la aplicacion de los
conocimientos sobre estatica,
resistencia y el analisis estructural.
• Diseñar y construir un puente
de tallarines para que soporte
una carga mínima de
250N.
• Aplicar conocimientos básicos
de la dinámica de la partícula
para resolver problemas de
Ingeniería y Tecnología.
• Justificar los proyectos en
forma escrita con un informe
de diseño y construcción de
un puente de tallarines.
Objetivos general
Objetivos especificos

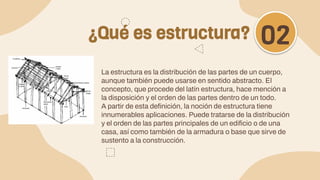

5. La estructura es la distribución de las partes de un cuerpo,
aunque también puede usarse en sentido abstracto. El
concepto, que procede del latín estructura, hace mención a
la disposición y el orden de las partes dentro de un todo.
A partir de esta definición, la noción de estructura tiene
innumerables aplicaciones. Puede tratarse de la distribución
y el orden de las partes principales de un edificio o de una
casa, así como también de la armadura o base que sirve de
sustento a la construcción.
¿Qué es estructura? 02

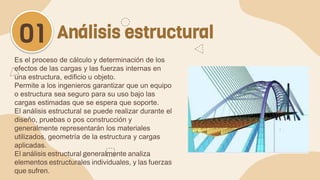

6. Es el proceso de cálculo y determinación de los
efectos de las cargas y las fuerzas internas en
una estructura, edificio u objeto.
Permite a los ingenieros garantizar que un equipo
o estructura sea seguro para su uso bajo las
cargas estimadas que se espera que soporte.
El análisis estructural se puede realizar durante el
diseño, pruebas o pos construcción y
generalmente representarán los materiales
utilizados, geometría de la estructura y cargas
aplicadas.
El análisis estructural generalmente analiza
elementos estructurales individuales, y las fuerzas
que sufren.
Análisis estructural
01

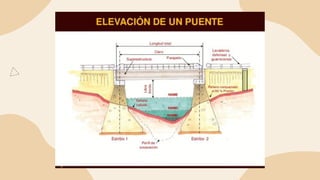

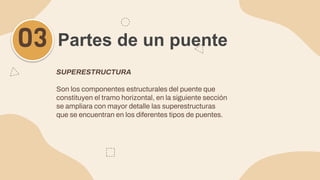

7. SUPERESTRUCTURA
Son los componentes estructurales del puente que
constituyen el tramo horizontal, en la siguiente sección
se ampliara con mayor detalle las superestructuras
que se encuentran en los diferentes tipos de puentes.
Partes de un puente
03

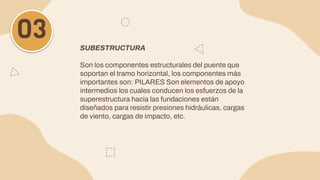

8. SUBESTRUCTURA
Son los componentes estructurales del puente que
soportan el tramo horizontal, los componentes más
importantes son: PILARES Son elementos de apoyo
intermedios los cuales conducen los esfuerzos de la
superestructura hacia las fundaciones están
diseñados para resistir presiones hidráulicas, cargas
de viento, cargas de impacto, etc.
03

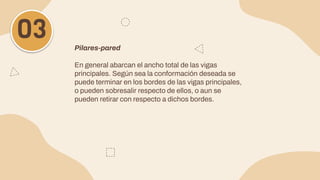

9. Pilares-pared
En general abarcan el ancho total de las vigas
principales. Según sea la conformación deseada se
puede terminar en los bordes de las vigas principales,
o pueden sobresalir respecto de ellos, o aun se
pueden retirar con respecto a dichos bordes.
03

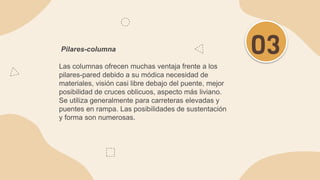

10. Pilares-columna
Las columnas ofrecen muchas ventaja frente a los
pilares-pared debido a su módica necesidad de
materiales, visión casi libre debajo del puente, mejor
posibilidad de cruces oblicuos, aspecto más liviano.
Se utiliza generalmente para carreteras elevadas y
puentes en rampa. Las posibilidades de sustentación
y forma son numerosas.
03

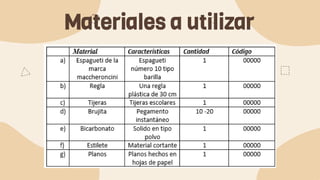

12. Materiales a utilizar

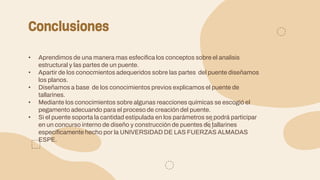

13. Conclusiones
• Aprendimos de una manera mas esfecifica los conceptos sobre el analisis
estructural y las partes de un puente.
• Apartir de los conocmientos adequeridos sobre las partes del puente diseñamos
los planos.
• Diseñamos a base de los conocimientos previos explicamos el puente de
tallarines.
• Mediante los conocimientos sobre algunas reacciones químicas se escogió el
pegamento adecuando para el proceso de creación del puente.
• Si el puente soporta la cantidad estipulada en los parámetros se podrá participar
en un concurso interno de diseño y construcción de puentes de tallarines
específicamente hecho por la UNIVERSIDAD DE LAS FUERZAS ALMADAS
ESPE.

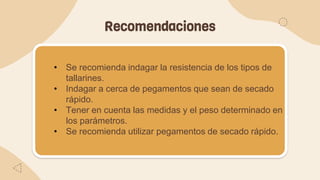

14. Recomendaciones
• Se recomienda indagar la resistencia de los tipos de
tallarines.
• Indagar a cerca de pegamentos que sean de secado
rápido.
• Tener en cuenta las medidas y el peso determinado en
los parámetros.
• Se recomienda utilizar pegamentos de secado rápido.
