D I E G O S Á N C H E Z M A R T Í N E Z
J O S E L U I S R E Y E S T R U J I L L O
Radio FM Receiver

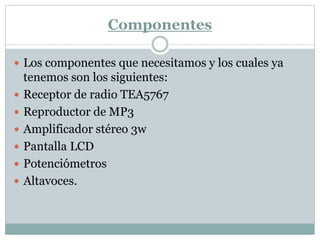

Componentes
 Los componentes que necesitamos y los cuales ya
tenemos son los siguientes:
 Receptor de radio TEA5767
 Reproductor de MP3
 Amplificador stéreo 3w
 Pantalla LCD
 Potenciómetros
 Altavoces.
Receptor TEA 5767
 Es un receptor de radio FM.
 Su frecuencia de trabajo es de 70 a 108 Mhz.
 Utilizaremos comunicación I2C

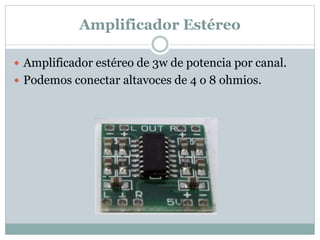

Amplificador Estéreo
 Amplificador estéreo de 3w de potencia por canal.
 Podemos conectar altavoces de 4 o 8 ohmios.

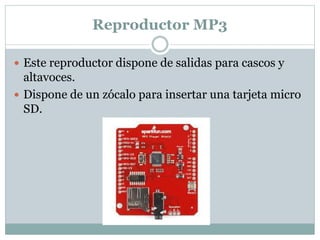

Reproductor MP3
 Este reproductor dispone de salidas para cascos y
altavoces.
 Dispone de un zócalo para insertar una tarjeta micro
SD.
Objetivos
 Controlar el receptor FM y poder seleccionar
diferentes canales de radio.
 Mostrar los resultados en una pantalla LCD
 Reproducir canciones en formato MP3,
WMA…utilizando una tarjeta micro SD.
 La salida del sonido la podremos escuchar mediante
altavoces o cascos.
 Incorporar un reloj.
 Controlarlo todo con mando a distancia (infrarrojos)
Construcción de Placa
Esta placa fue fabricada para introducir el integrado
Si 4705-D60. Hemos tenido varios problemas para
la impresión del circuito y finalmente al realizar
varios intentos de adaptación se nos estropearon
los integrados.Hemos adquirido el TEA5767

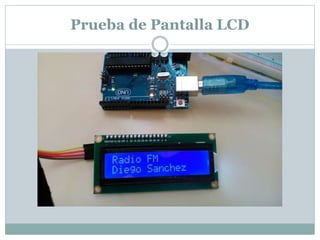

Prueba de Pantalla LCD

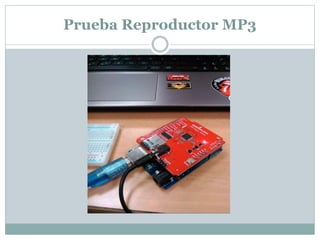

Prueba Reproductor MP3

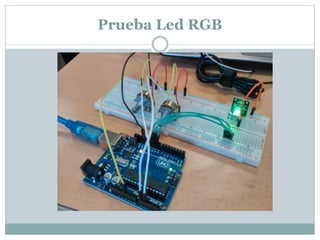

Prueba Led RGB
Prueba Reloj

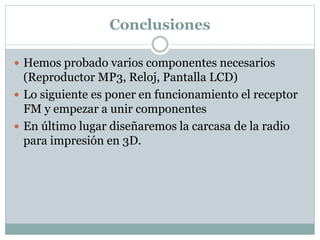

Conclusiones
 Hemos probado varios componentes necesarios
(Reproductor MP3, Reloj, Pantalla LCD)
 Lo siguiente es poner en funcionamiento el receptor
FM y empezar a unir componentes
 En último lugar diseñaremos la carcasa de la radio
para impresión en 3D.
