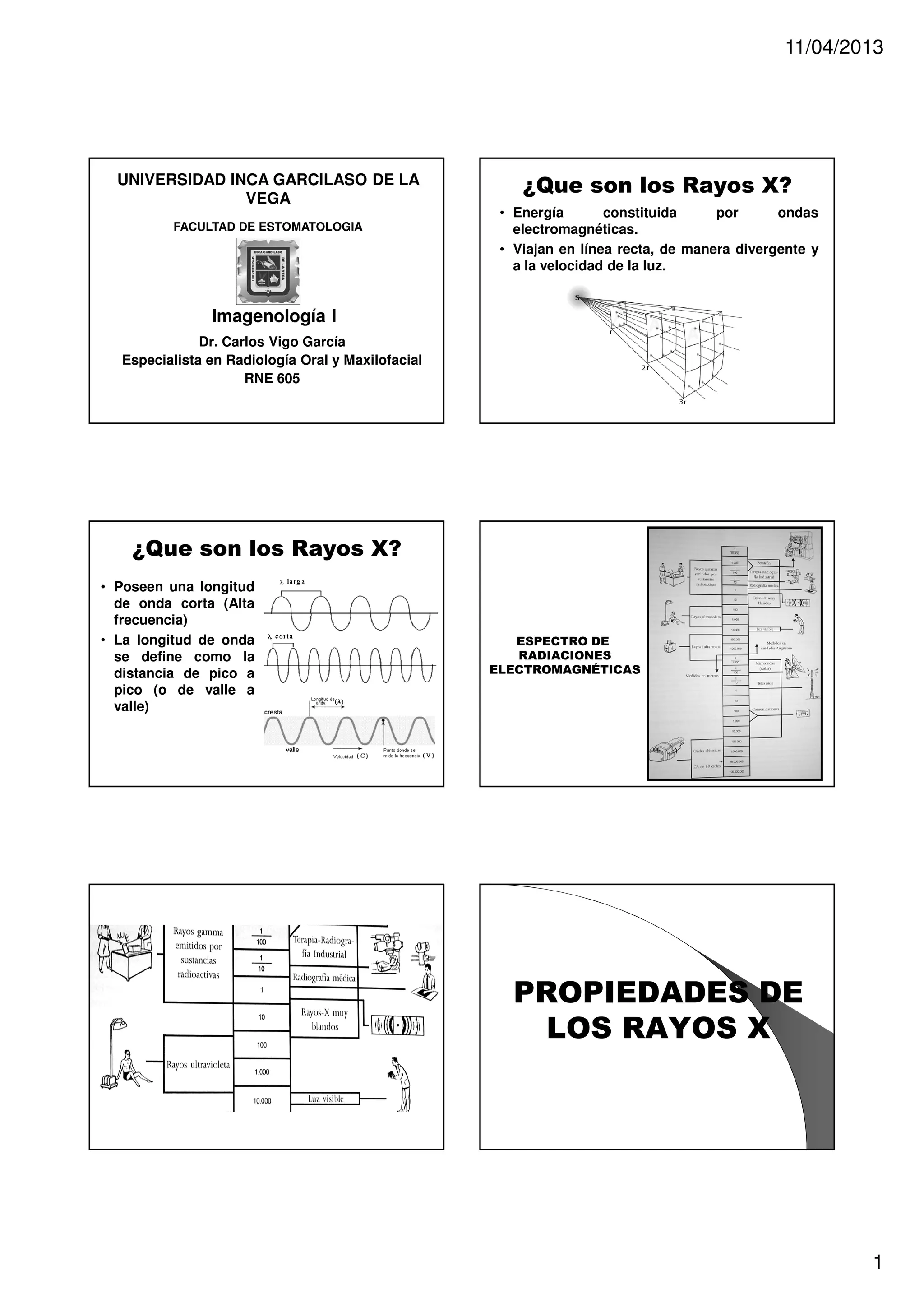

¿Que son los Rayos X?
• Energía
constituida
por
ondas
electromagnéticas.
• Viajan en línea recta, de manera divergente y
a la velocidad de la luz.
Imagenología I
Dr. Carlos Vigo García
Especialista en Radiología Oral y Maxilofacial
RNE 605
¿Que son los Rayos X?
• Poseen una longitud
de onda corta (Alta
frecuencia)
• La longitud de onda
se define como la
distancia de pico a
pico (o de valle a
valle)
ESPECTRO DE
RADIACIONES
ELECTROMAGNÉTICAS
PROPIEDADES DE
LOS RAYOS X
1
2. 11/04/2013

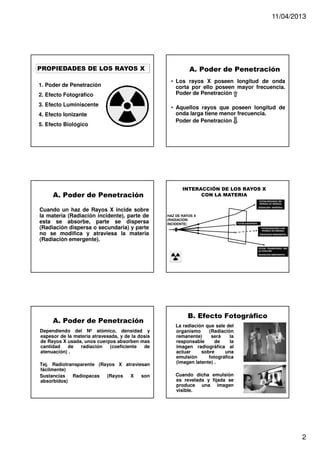

PROPIEDADES DE LOS RAYOS X
1. Poder de Penetración
2. Efecto Fotográfico
3. Efecto Luminiscente
4. Efecto Ionizante
5. Efecto Biológico
A. Poder de Penetración
A. Poder de Penetración
• Los rayos X poseen longitud de onda
corta por ello poseen mayor frecuencia.
Poder de Penetración
• Aquellos rayos que poseen longitud de
onda larga tiene menor frecuencia.
Poder de Penetración
INTERACCIÓN DE LOS RAYOS X
CON LA MATERIA
FOTON DESVIADO SIN
PERDIDA DE ENERGIA
Cuando un haz de Rayos X incide sobre
la materia (Radiación incidente), parte de
esta se absorbe, parte se dispersa
(Radiación dispersa o secundaria) y parte
no se modifica y atraviesa la materia
(Radiación emergente).
(RADIACION DISPERSA)
HAZ DE RAYOS X
(RADIACION
INCIDENTE)
FOTON ABSORVIDO
FOTON DESVIADO CON
PERDIDA DE ENERGIA
(RADIACION REMANENTE)
FOTON TRANSFERIDO SIN
ALTERACIÓN
(RADIACION EMERGENTE)
A. Poder de Penetración
Dependiendo del Nº atómico, densidad y
espesor de la materia atravesada, y de la dosis
de Rayos X usada, unos cuerpos absorben mas
cantidad
de
radiación
(coeficiente
de
atenuación) .
Tej. Radiotransparente (Rayos X atraviesan
fácilmente)
Sustancias
Radiopacas
(Rayos
X
son
absorbidos)
B. Efecto Fotográfico
La radiación que sale del
organismo
(Radiación
remanente)
será
la
responsable
de
la
imagen radiográfica al
actuar
sobre
una
emulsión
fotográfica
(imagen latente) .
Cuando dicha emulsión
es revelada y fijada se
produce una imagen
visible.
2
3. 11/04/2013

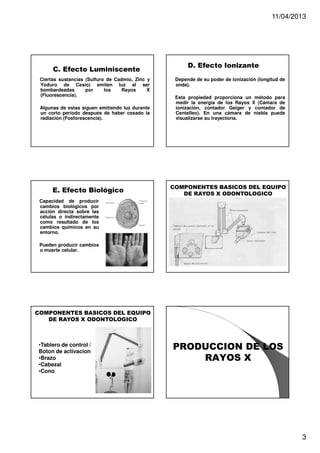

C. Efecto Luminiscente
Ciertas sustancias (Sulfuro de Cadmio, Zinc y
Yoduro de Cesio) emiten luz al ser
bombardeadas
por
los
Rayos
X
(Fluorescencia).
Algunas de estas siguen emitiendo luz durante
un corto periodo después de haber cesado la
radiación (Fosforescencia).
E. Efecto Biológico
D. Efecto Ionizante
Depende de su poder de ionización (longitud de
onda).
Esta propiedad proporciona un método para
medir la energía de los Rayos X (Cámara de
ionización, contador Geiger y contador de
Centelleo). En una cámara de niebla puede
visualizarse su trayectoria.
COMPONENTES BASICOS DEL EQUIPO
DE RAYOS X ODONTOLOGICO
Capacidad de producir
cambios biológicos por
acción directa sobre las
células o indirectamente
como resultado de los
cambios químicos en su
entorno.
Pueden producir cambios
o muerte celular.
COMPONENTES BASICOS DEL EQUIPO
DE RAYOS X ODONTOLOGICO
•Tablero de control /
Boton de activacion
•Brazo
•Cabezal
•Cono
PRODUCCION DE LOS
RAYOS X
3
4. 11/04/2013

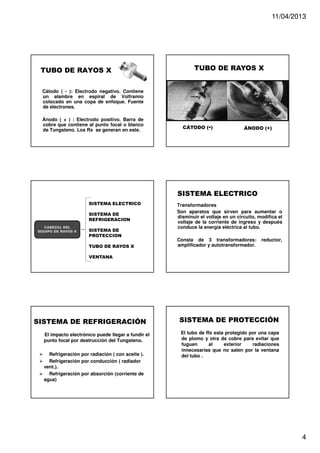

TUBO DE RAYOS X
TUBO DE RAYOS X
Cátodo ( - ): Electrodo negativo. Contiene
un alambre en espiral de Volframio
colocado en una copa de enfoque. Fuente
de electrones.
Ánodo ( + ) : Electrodo positivo. Barra de
cobre que contiene al punto focal o blanco
de Tungsteno. Los Rx se generan en este.
CÁTODO (-)
ÁNODO (+)
SISTEMA ELECTRICO
SISTEMA ELECTRICO
SISTEMA DE
REFRIGERACION
CABEZAL DEL
EQUIPO DE RAYOS X
SISTEMA DE
PROTECCION
TUBO DE RAYOS X
Transformadores
Son aparatos que sirven para aumentar o
disminuir el voltaje en un circuito, modifica el
voltaje de la corriente de ingreso y después
conduce la energía eléctrica al tubo.
Consta de 3 transformadores:
amplificador y autotransformador.
reductor,
VENTANA
SISTEMA DE REFRIGERACIÓN
El impacto electrónico puede llegar a fundir el
punto focal por destrucción del Tungsteno.
Refrigeración por radiación ( con aceite ).
Refrigeración por conducción ( radiador
vent.).
Refrigeración por absorción (corriente de
agua)
SISTEMA DE PROTECCIÓN
El tubo de Rx esta protegido por una capa
de plomo y otra de cobre para evitar que
fuguen
al
exterior
radiaciones
innecesarias que no salen por la ventana
del tubo .
4
5. 11/04/2013
FUENTE DE
ALIMENTACIÓN

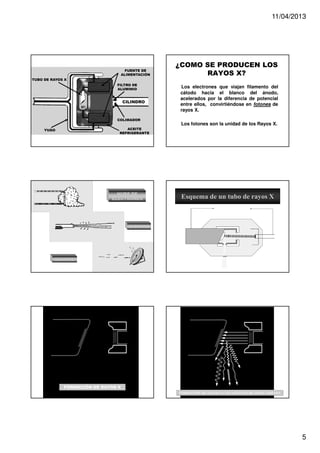

¿COMO SE PRODUCEN LOS
RAYOS X?
TUBO DE RAYOS X
FILTRO DE
ALUMINIO
CILINDRO
COLIMADOR
Los electrones que viajan filamento del
cátodo hacia el blanco del ánodo,
acelerados por la diferencia de potencial
entre ellos, convirtiéndose en fotones de
rayos X.
Los fotones son la unidad de los Rayos X.
ACEITE
REFRIGERANTE
YUGO
NUBE DE
ELECTRONES
Esquema de un tubo de rayos X
DISPARO
BLANCO
PROYECCIÓN DE ELECTRONES
BLANCO
PROYECCIÓN DE ELECTRONES
BLANCO
FORMACIÓN DE RAYOS X
FORMACIÓN DE RAYOS X CON LOGITUD DE ONDA VARIADA
5
6. 11/04/2013

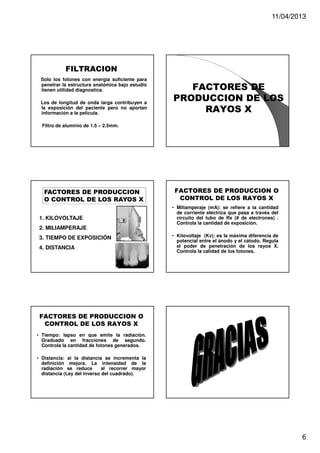

FILTRACION
Solo los fotones con energía suficiente para
penetrar la estructura anatómica bajo estudio
tienen utilidad diagnostica.
Los de longitud de onda larga contribuyen a
la exposición del paciente pero no aportan
información a la película.
FACTORES DE
PRODUCCION DE LOS
RAYOS X
Filtro de aluminio de 1.5 – 2.5mm.
FACTORES DE PRODUCCION
O CONTROL DE LOS RAYOS X
1. KILOVOLTAJE
2. MILIAMPERAJE
3. TIEMPO DE EXPOSICIÓN
4. DISTANCIA
FACTORES DE PRODUCCION O
CONTROL DE LOS RAYOS X
• Miliamperaje (mA): se refiere a la cantidad
de corriente eléctrica que pasa a través del
circuito del tubo de Rx (# de electrones) .
Controla la cantidad de exposición.
• Kilovoltaje (Kv): es la máxima diferencia de
potencial entre el ánodo y el cátodo. Regula
el poder de penetración de los rayos X.
Controla la calidad de los fotones.
FACTORES DE PRODUCCION O
CONTROL DE LOS RAYOS X
• Tiempo: lapso en que emite la radiación.
Graduado en fracciones de segundo.
Controla la cantidad de fotones generados.
• Distancia: si la distancia se incrementa la
definición mejora. La intensidad de la
radiación se reduce
al recorrer mayor
distancia (Ley del inverso del cuadrado).
