El documento habla sobre rampas y cómo son útiles para mover objetos pesados con menos esfuerzo. Explica que empujar un carro por una rampa requiere menos fuerza que levantarlo directamente, y que la facilidad depende de la inclinación de la rampa. También cubre conceptos físicos como fuerza neta, trabajo y potencia.

1. Rampas

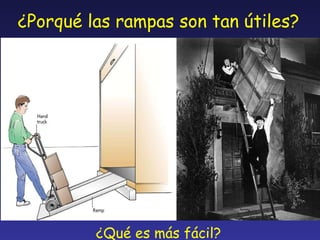

2. ¿Porqué las rampas son tan útiles? ¿Qué es más fácil?

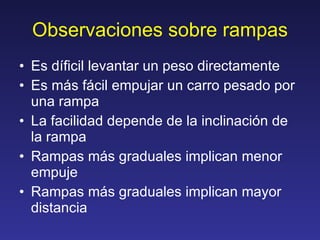

3. Observaciones sobre rampas Es díficil levantar un peso directamente Es más fácil empujar un carro pesado por una rampa La facilidad depende de la inclinación de la rampa Rampas más graduales implican menor empuje Rampas más graduales implican mayor distancia

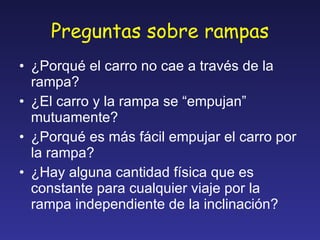

4. Preguntas sobre rampas ¿Porqué el carro no cae a través de la rampa? ¿El carro y la rampa se “empujan” mutuamente? ¿Porqué es más fácil empujar el carro por la rampa? ¿Hay alguna cantidad física que es constante para cualquier viaje por la rampa independiente de la inclinación?

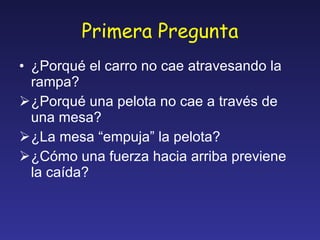

5. Primera Pregunta ¿Porqué el carro no cae atravesando la rampa? ¿Porqué una pelota no cae a través de una mesa? ¿La mesa “empuja” la pelota? ¿Cómo una fuerza hacia arriba previene la caída?

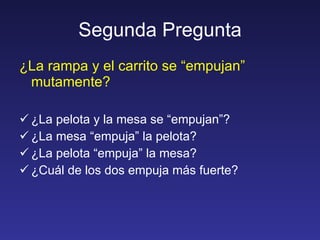

6. Segunda Pregunta ¿La rampa y el carrito se “empujan” mutamente? ¿La pelota y la mesa se “empujan”? ¿La mesa “empuja” la pelota? ¿La pelota “empuja” la mesa? ¿Cuál de los dos empuja más fuerte?

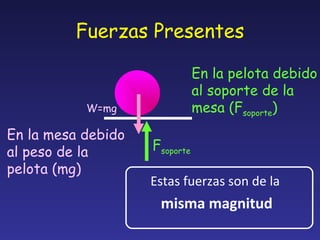

7. Fuerzas Presentes En la mesa debido al peso de la pelota (mg) W=mg En la pelota debido al soporte de la mesa (F soporte ) F soporte Estas fuerzas son de la misma magnitud

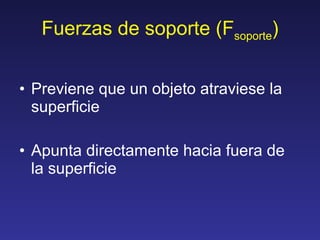

8. Fuerzas de soporte (F soporte ) Previene que un objeto atraviese la superficie Apunta directamente hacia fuera de la superficie

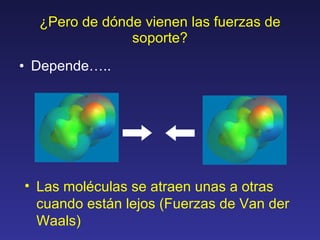

9. ¿Pero de dónde vienen las fuerzas de soporte? Depende….. Las moléculas se atraen unas a otras cuando están lejos (Fuerzas de Van der Waals)

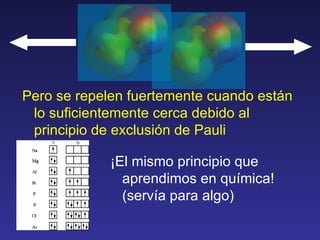

10. Pero se repelen fuertemente cuando están lo suficientemente cerca debido al principio de exclusión de Pauli ¡El mismo principio que aprendimos en química! (servía para algo)

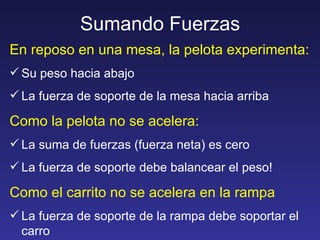

11. Sumando Fuerzas En reposo en una mesa, la pelota experimenta: Su peso hacia abajo La fuerza de soporte de la mesa hacia arriba Como la pelota no se acelera: La suma de fuerzas (fuerza neta) es cero La fuerza de soporte debe balancear el peso! Como el carrito no se acelera en la rampa La fuerza de soporte de la rampa debe soportar el carro

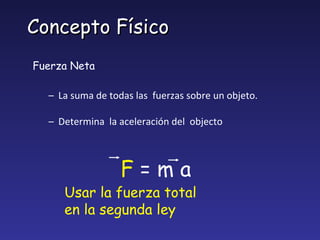

12. Concepto Físico Fuerza Neta La suma de todas las fuerzas sobre un objeto. Determina la aceleración del objecto F = m a Usar la fuerza total en la segunda ley

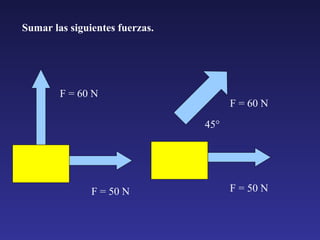

13. Sumar las siguientes fuerzas. F = 60 N F = 50 N F = 60 N F = 50 N 45°

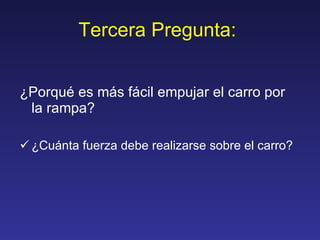

15. Tercera Pregunta: ¿Porqué es más fácil empujar el carro por la rampa? ¿Cuánta fuerza debe realizarse sobre el carro?

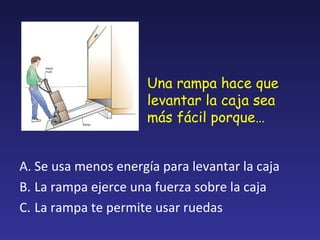

16. Una rampa hace que levantar la caja sea más fácil porque… Se usa menos energía para levantar la caja La rampa ejerce una fuerza sobre la caja La rampa te permite usar ruedas

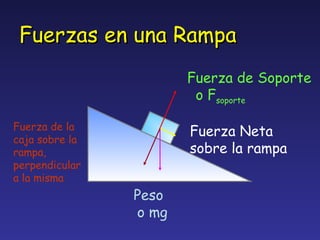

17. Fuerzas en una Rampa Peso o mg Fuerza de Soporte o F soporte Fuerza Neta sobre la rampa Fuerza de la caja sobre la rampa, perpendicular a la misma

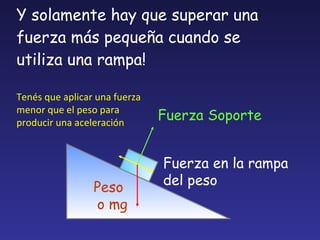

18. Y solamente hay que superar una fuerza más pequeña cuando se utiliza una rampa! Peso o mg Fuerza Soporte Fuerza en la rampa del peso Tenés que aplicar una fuerza menor que el peso para producir una aceleración

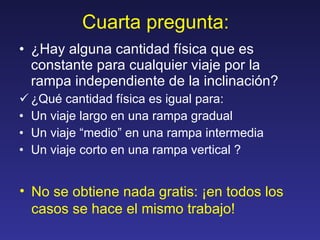

19. Cuarta pregunta: ¿Hay alguna cantidad física que es constante para cualquier viaje por la rampa independiente de la inclinación? ¿Qué cantidad física es igual para: Un viaje largo en una rampa gradual Un viaje “medio” en una rampa intermedia Un viaje corto en una rampa vertical ? No se obtiene nada gratis: ¡en todos los casos se hace el mismo trabajo!

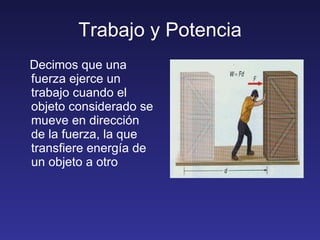

20. Trabajo y Potencia Decimos que una fuerza ejerce un trabajo cuando el objeto considerado se mueve en dirección de la fuerza, la que transfiere energía de un objeto a otro

21. Solamente se considera trabajo al que realiza una fuerza en la dirección de movimiento. En la figura, solamente el componente en la dirección x de la fuerza F realiza un trabajo.

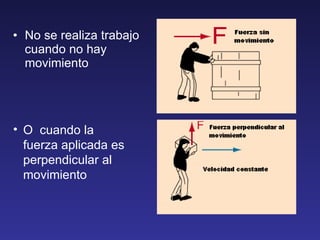

22. No se realiza trabajo cuando no hay movimiento O cuando la fuerza aplicada es perpendicular al movimiento

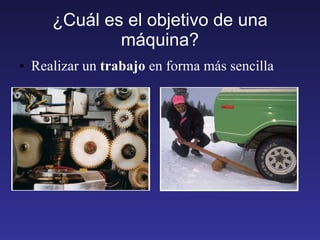

23. ¿Cuál es el objetivo de una máquina? Realizar un trabajo en forma más sencilla

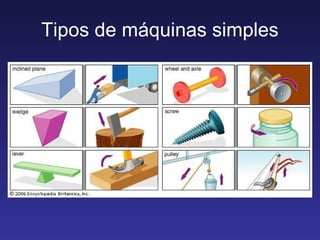

24. Tipos de máquinas simples

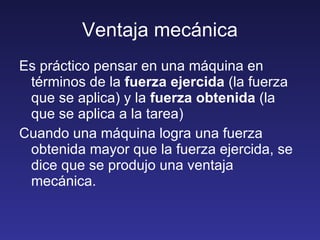

25. Ventaja mecánica Es práctico pensar en una máquina en términos de la fuerza ejercida (la fuerza que se aplica) y la fuerza obtenida (la que se aplica a la tarea) Cuando una máquina logra una fuerza obtenida mayor que la fuerza ejercida, se dice que se produjo una ventaja mecánica.

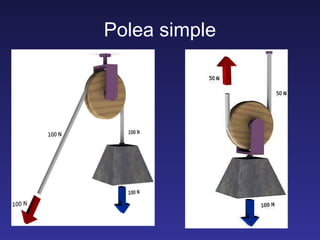

26. Polea simple

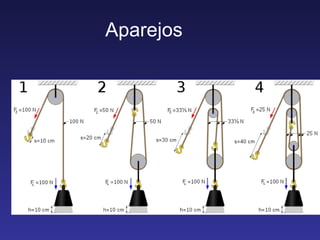

27. Aparejos

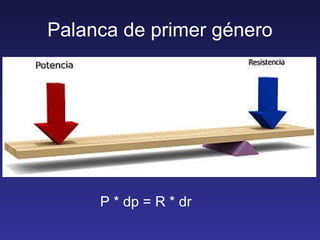

28. Palanca de primer género P * dp = R * dr

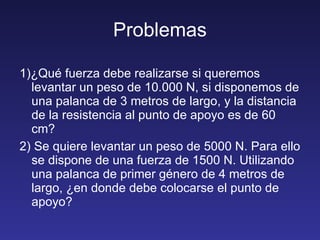

29. Problemas 1)¿Qué fuerza debe realizarse si queremos levantar un peso de 10.000 N, si disponemos de una palanca de 3 metros de largo, y la distancia de la resistencia al punto de apoyo es de 60 cm? 2) Se quiere levantar un peso de 5000 N. Para ello se dispone de una fuerza de 1500 N. Utilizando una palanca de primer género de 4 metros de largo, ¿en donde debe colocarse el punto de apoyo?

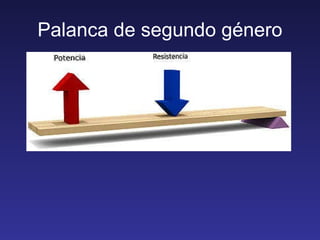

31. Palanca de segundo género

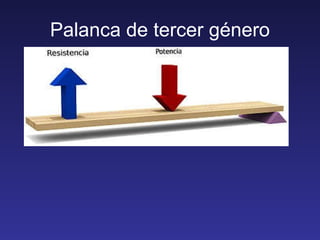

34. Palanca de tercer género

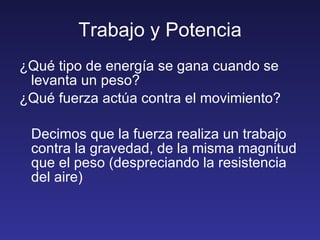

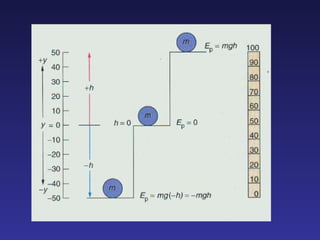

36. Trabajo y Potencia ¿Qué tipo de energía se gana cuando se levanta un peso? ¿Qué fuerza actúa contra el movimiento? Decimos que la fuerza realiza un trabajo contra la gravedad, de la misma magnitud que el peso (despreciando la resistencia del aire)

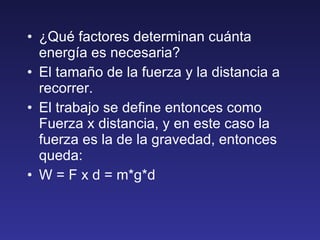

37. ¿Qué factores determinan cuánta energía es necesaria? El tamaño de la fuerza y la distancia a recorrer. El trabajo se define entonces como Fuerza x distancia, y en este caso la fuerza es la de la gravedad, entonces queda: W = F x d = m*g*d

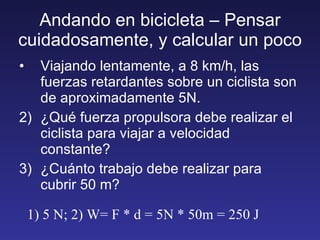

39. Andando en bicicleta – Pensar cuidadosamente, y calcular un poco Viajando lentamente, a 8 km/h, las fuerzas retardantes sobre un ciclista son de aproximadamente 5N. ¿Qué fuerza propulsora debe realizar el ciclista para viajar a velocidad constante? ¿Cuánto trabajo debe realizar para cubrir 50 m? 1) 5 N; 2) W= F * d = 5N * 50m = 250 J

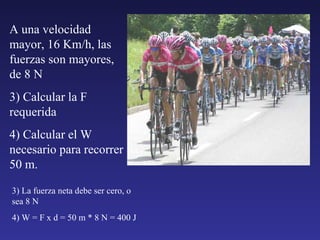

40. A una velocidad mayor, 16 Km/h, las fuerzas son mayores, de 8 N 3) Calcular la F requerida 4) Calcular el W necesario para recorrer 50 m. 3) La fuerza neta debe ser cero, o sea 8 N 4) W = F x d = 50 m * 8 N = 400 J

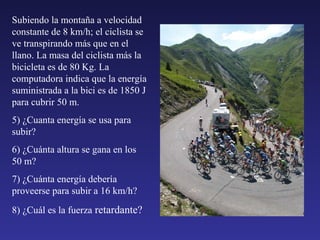

41. Subiendo la montaña a velocidad constante de 8 km/h; el ciclista se ve transpirando más que en el llano. La masa del ciclista más la bicicleta es de 80 Kg. La computadora indica que la energía suministrada a la bici es de 1850 J para cubrir 50 m. 5) ¿Cuanta energía se usa para subir? 6) ¿Cuánta altura se gana en los 50 m? 7) ¿Cuánta energía debería proveerse para subir a 16 km/h? 8) ¿Cuál es la fuerza retardante?

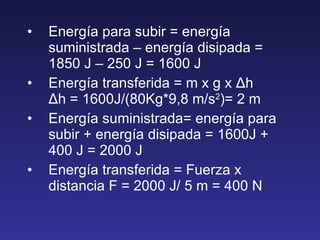

42. Energía para subir = energía suministrada – energía disipada = 1850 J – 250 J = 1600 J Energía transferida = m x g x Δ h Δ h = 1600J/(80Kg*9,8 m/s 2 )= 2 m Energía suministrada= energía para subir + energía disipada = 1600J + 400 J = 2000 J Energía transferida = Fuerza x distancia F = 2000 J/ 5 m = 400 N

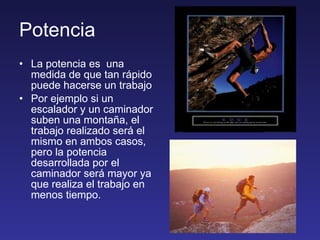

43. Potencia La potencia es una medida de que tan rápido puede hacerse un trabajo Por ejemplo si un escalador y un caminador suben una montaña, el trabajo realizado será el mismo en ambos casos, pero la potencia desarrollada por el caminador será mayor ya que realiza el trabajo en menos tiempo.

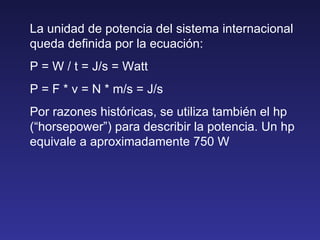

44. La unidad de potencia del sistema internacional queda definida por la ecuación: P = W / t = J/s = Watt P = F * v = N * m/s = J/s Por razones históricas, se utiliza también el hp (“horsepower”) para describir la potencia. Un hp equivale a aproximadamente 750 W

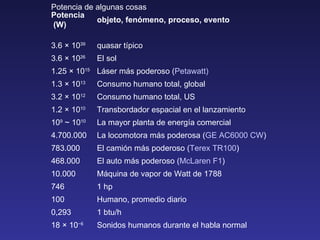

45. Potencia de algunas cosas Potencia (W) objeto, fenómeno, proceso, evento 3.6 × 10 39 quasar típico 3.6 × 10 26 El sol 1.25 × 10 15 Láser más poderoso ( Petawatt ) 1.3 × 10 13 Consumo humano total, global 3.2 × 10 12 Consumo humano total, US 1.2 × 10 10 Transbordador espacial en el lanzamiento 10 9 ~ 10 10 La mayor planta de energía comercial 4.700.000 La locomotora más poderosa ( GE AC6000 CW ) 783.000 El camión más poderoso ( Terex TR100 ) 468.000 El auto más poderoso ( McLaren F1 ) 10.000 Máquina de vapor de Watt de 1788 746 1 hp 100 Humano, promedio diario 0,293 1 btu/h 18 × 10 −6 Sonidos humanos durante el habla normal

46. Potencia de Actividades Humanas Varias potencia actividad 800 Jugar basket 700 Ciclismo (21 km/h) 685 Subir escaleras (116 pasos/min) 545 Patinar (15 km/h) 475 Nadar (1,6 km/h) 440 Jugar tenis 400 Ciclismo (15 km/h) 265 Caminar (5 km/h) 210 Prestar atención sentado 125 Parado y descansando 120 Sentado y descansando 83 Dormir 0,001 Sonido producido por la voz

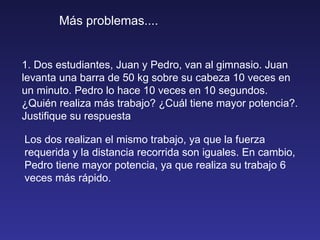

47. Más problemas.... 1. Dos estudiantes, Juan y Pedro, van al gimnasio. Juan levanta una barra de 50 kg sobre su cabeza 10 veces en un minuto. Pedro lo hace 10 veces en 10 segundos. ¿Quién realiza más trabajo? ¿Cuál tiene mayor potencia?. Justifique su respuesta Los dos realizan el mismo trabajo, ya que la fuerza requerida y la distancia recorrida son iguales. En cambio, Pedro tiene mayor potencia, ya que realiza su trabajo 6 veces más rápido.

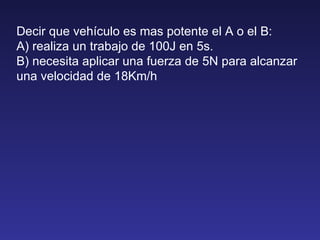

48. Decir que vehículo es mas potente el A o el B: A) realiza un trabajo de 100J en 5s. B) necesita aplicar una fuerza de 5N para alcanzar una velocidad de 18Km/h

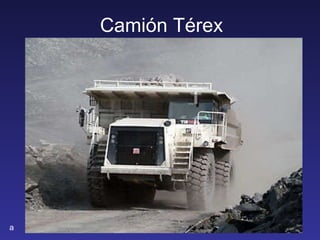

49. Camión Térex a

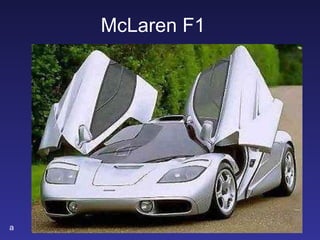

50. McLaren F1 a

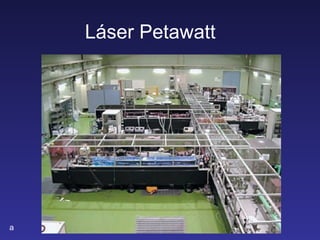

51. Láser Petawatt a

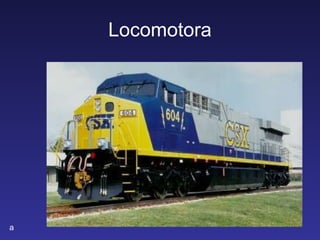

52. Locomotora a
