Este documento resume los conceptos clave de una tarjeta madre. Explica que una tarjeta madre es el componente principal de una computadora que conecta todos los otros componentes y coordina la comunicación de datos y energía. Detalla las principales tareas y componentes de una tarjeta madre como el socket del procesador, ranuras de expansión, chipset y BIOS. Finalmente, explica los parámetros clave que diferencian las tarjetas madres como el tamaño, tipo de socket, chipset y sistema de buses.

1. …RECUPERACION DE
SENA…
Autora de trabajo:
Leidy marcela aristizabal agudelo
INSTITUCION EDUCATIVA ACADEMICO…
10-1 matinal…
Departamento de Sena…
Área:
Sena…
Ciudad:
Cartago (valle)…
Año lectivo: 2011-2012…
1

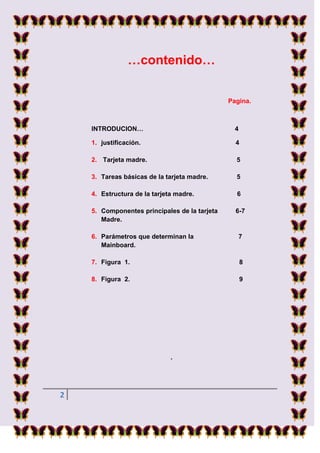

2. …contenido…
Pagina.
INTRODUCION… 4
1. justificación. 4
2. Tarjeta madre. 5
3. Tareas básicas de la tarjeta madre. 5
4. Estructura de la tarjeta madre. 6
5. Componentes principales de la tarjeta 6-7
Madre.
6. Parámetros que determinan la 7
Mainboard.
7. Figura 1. 8
8. Figura 2. 9
.
2

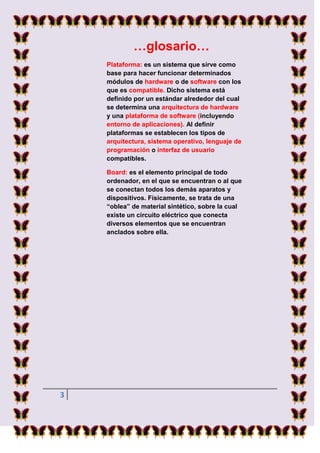

3. …glosario…
Plataforma: es un sistema que sirve como
base para hacer funcionar determinados
módulos de hardware o de software con los
que es compatible. Dicho sistema está
definido por un estándar alrededor del cual
se determina una arquitectura de hardware
y una plataforma de software (incluyendo
entorno de aplicaciones). Al definir
plataformas se establecen los tipos de
arquitectura, sistema operativo, lenguaje de
programación o interfaz de usuario
compatibles.
Board: es el elemento principal de todo
ordenador, en el que se encuentran o al que
se conectan todos los demás aparatos y
dispositivos. Físicamente, se trata de una
“oblea” de material sintético, sobre la cual
existe un circuito eléctrico que conecta
diversos elementos que se encuentran
anclados sobre ella.
3

4. …Introducción…
Este trabajo para mi es importante porque
me enseña muchas cosas nuevas y es muy
interesante aprenderlas y también este
trabajo es importante para la asignatura de
Sena para recuperación.
…justificación…
Este trabajo es para la recuperación de
Sena para una buena nota en esa area y
para tener mas conocimiento sobre el tema.
4

5. …Tarjeta madre…
La tarjeta madre es el componente más importante
de un computador. Es el dispositivo que funciona
como la plataforma o circuito principal de una
computadora, integra o coordino todos los demás
elementos. También es conocida como placa base,
placa central, placa madre o board (en ingles
motherboard, mainboard).
La tarjeta madre es un tablero que contiene todos
los conectores que se necesitan para conectar las
demás tarjetas del computador. Una tarjeta madre
alberga los conectores del procesador, memoria
RAM, BIOS, puertas en serie, puertas en paralelo,
expansión de la memoria, pantalla, teclado, disco
duro, enchufes. Una vez que la tarjeta madre ha
sido equipada con esta los elementos que se han
mencionado, se le llama “chipset “o conjunto de
procesadores.
La tarjeta madre debe realizar básicamente las
siguientes tareas:
Conexión física.
Administración, control y distribución de
energía eléctrica.
Comunicación de datos.
Temporización.
Sincronismo.
Control y monitoreo.
5

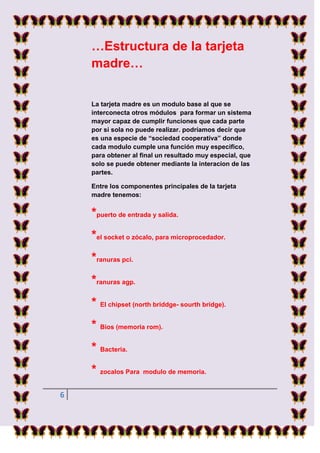

6. …Estructura de la tarjeta
madre…
La tarjeta madre es un modulo base al que se
interconecta otros módulos para formar un sistema
mayor capaz de cumplir funciones que cada parte
por si sola no puede realizar. podríamos decir que
es una especie de “sociedad cooperativa” donde
cada modulo cumple una función muy especifico,
para obtener al final un resultado muy especial, que
solo se puede obtener mediante la interacion de las
partes.
Entre los componentes principales de la tarjeta
madre tenemos:
*puerto de entrada y salida.
*el socket o zócalo, para microprocedador.
*ranuras pci.
*ranuras agp.
* El chipset (north briddge- sourth bridge).
* Bios (memoria rom).
* Bacteria.
* zocalos Para modulo de memoria.
6

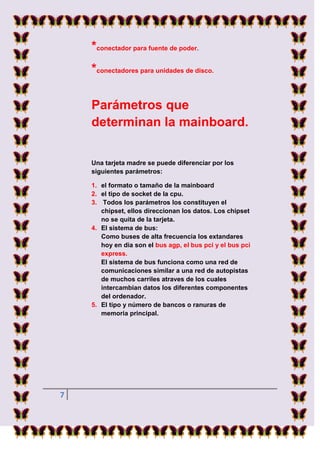

7. *conectador para fuente de poder.
*conectadores para unidades de disco.
Parámetros que
determinan la mainboard.
Una tarjeta madre se puede diferenciar por los
siguientes parámetros:
1. el formato o tamaño de la mainboard
2. el tipo de socket de la cpu.
3. Todos los parámetros los constituyen el
chipset, ellos direccionan los datos. Los chipset
no se quita de la tarjeta.
4. El sistema de bus:
Como buses de alta frecuencia los extandares
hoy en dia son el bus agp, el bus pci y el bus pci
express.
El sistema de bus funciona como una red de
comunicaciones similar a una red de autopistas
de muchos carriles atraves de los cuales
intercambian datos los diferentes componentes
del ordenador.
5. El tipo y número de bancos o ranuras de
memoria principal.
7

8. TARJETA MADRE
8

9. 9

10. 10

11. 11
