Este documento presenta una introducción a las redes de computadores. Explica brevemente la historia de las comunicaciones desde el teléfono hasta la aparición de Internet, describiendo tecnologías como los primeros ordenadores, los módems, protocolos y redes. También define conceptos básicos sobre señales, tipos de datos, transmisión analógica y digital. Por último, introduce los tipos de redes como LAN, WAN e Internet, así como servicios comunes en la red como correo electrónico y la World Wide Web.

1. REDES LOCALES BÁSICOS: UNIDAD I
Presentado por: Yezid José Martínez Gómez
Trabajo Presentado a Leonardo Bernal Zamora
Universidad Nacional Abierta y a Distancia
Escuela de Ciencias Básicas Tecnología e Ingeniería
Ingeniería de Sistemas
Montería
2014

2. REDES LOCALES BÁSICOS
U N I D A D I : I N T ROD UCIÓN A L A R E D E S D E
COMP U T A DOR E S

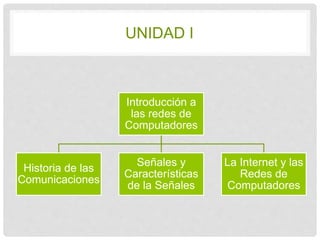

3. UNIDAD I
Introducción a
las redes de
Computadores
Historia de las
Comunicaciones
Señales y
Características
de la Señales
La Internet y las
Redes de
Computadores

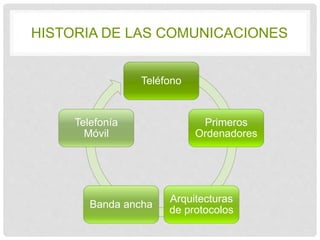

4. HISTORIA DE LAS COMUNICACIONES
Teléfono
Primeros
Ordenadores
Arquitecturas
de protocolos
Telefonía
Móvil
Banda ancha

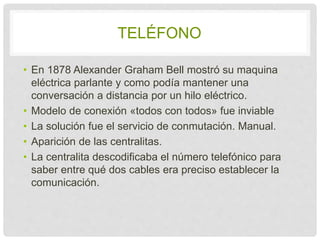

5. TELÉFONO
• En 1878 Alexander Graham Bell mostró su maquina
eléctrica parlante y como podía mantener una
conversación a distancia por un hilo eléctrico.
• Modelo de conexión «todos con todos» fue inviable
• La solución fue el servicio de conmutación. Manual.
• Aparición de las centralitas.
• La centralita descodificaba el número telefónico
para saber entre qué dos cables era preciso
establecer la comunicación.

6. TELÉFONO
Fases de la conmutación de circuitos.
• Establecimiento de llamada.
• Comunicación
• Liberación de Recursos.

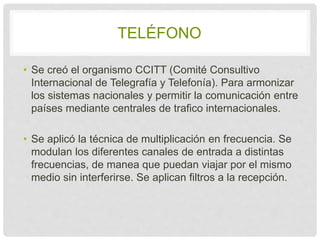

7. TELÉFONO
• Se creó el organismo CCITT (Comité Consultivo
Internacional de Telegrafía y Telefonía). Para
armonizar los sistemas nacionales y permitir la
comunicación entre países mediante centrales de
trafico internacionales.
• Se aplicó la técnica de multiplicación en
frecuencia. Se modulan los diferentes canales de
entrada a distintas frecuencias, de manea que
puedan viajar por el mismo medio sin interferirse. Se
aplican filtros a la recepción.

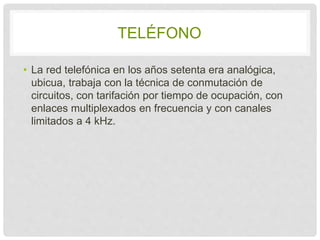

8. TELÉFONO
• La red telefónica en los años setenta era
analógica, ubicua, trabaja con la técnica de
conmutación de circuitos, con tarifación por
tiempo de ocupación, con enlaces multiplexados
en frecuencia y con canales limitados a 4 kHz.

9. PRIMEROS ORDENADORES
• Los primeros ordenadores aparecieron en la
década de los sesenta.
• Eran grandes, caros y poco potentes.
• Usados por los organismos oficiales, grandes
empresas y Universidades.
• Tenían sistemas operativos multitareas y
multiusuarios

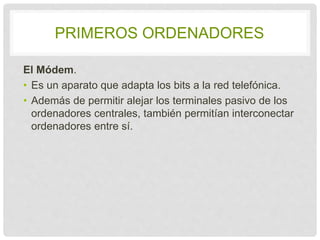

10. PRIMEROS ORDENADORES
El Módem.
• Es un aparato que adapta los bits a la red
telefónica.
• Además de permitir alejar los terminales pasivo de
los ordenadores centrales, también permitían
interconectar ordenadores entre sí.

11. PRIMEROS ORDENADORES
Las Redes de datos.
• Las grandes empresas presionaron a las compañías
telefónicas de momento para que desarrollaran
redes pensadas para transportar datos, cuyo
sistema de tarifación se ajustara al trafico de datos.
• Redes de conmutación de paquetes. Se
empaquetaron los bits que deben trasmitirse y de
dan a la central mas próxima para que los envíe
cuando pueda a la siguiente.

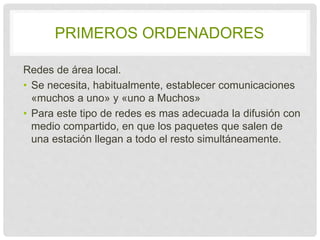

12. PRIMEROS ORDENADORES
Redes de área local.
• Se necesita, habitualmente, establecer
comunicaciones «muchos a uno» y «uno a Muchos»
• Para este tipo de redes es mas adecuada la
difusión con medio compartido, en que los
paquetes que salen de una estación llegan a todo
el resto simultáneamente.

13. ARQUITECTURAS DE PROTOCOLOS.
• Los primeros estándares de arquitecturas de
protocolos datan de la década de los sesenta.
• El intercambio de información entre ordenadores
depende:
• Aspectos eléctricos: Cables, conectores, señales.
• LA manera de agrupar los bits para formar
paquetes y la de controlar que no se produzcan
errores de transmisión.
• La identificación de los ordenadores dentro de la
red.

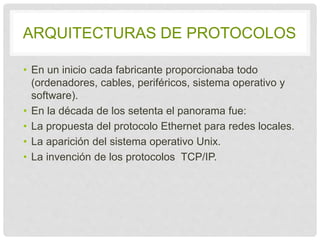

14. ARQUITECTURAS DE PROTOCOLOS
• En un inicio cada fabricante proporcionaba todo
(ordenadores, cables, periféricos, sistema operativo
y software).
• En la década de los setenta el panorama fue:
• La propuesta del protocolo Ethernet para redes
locales.
• La aparición del sistema operativo Unix.
• La invención de los protocolos TCP/IP.

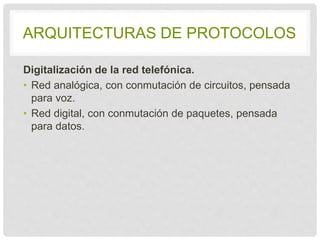

15. ARQUITECTURAS DE PROTOCOLOS
Digitalización de la red telefónica.
• Red analógica, con conmutación de circuitos,
pensada para voz.
• Red digital, con conmutación de paquetes,
pensada para datos.

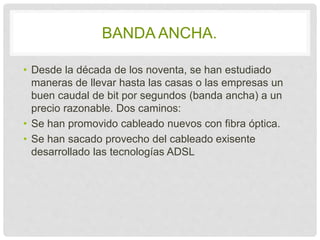

16. BANDA ANCHA.
• Desde la década de los noventa, se han estudiado
maneras de llevar hasta las casas o las empresas un
buen caudal de bit por segundos (banda ancha) a
un precio razonable. Dos caminos:
• Se han promovido cableado nuevos con fibra
óptica.
• Se han sacado provecho del cableado exisente
desarrollado las tecnologías ADSL

17. TELEFONÍA MÓVIL

18. UNIDAD I
Introducción a
las redes de
Computadores
Historia de las
Comunicaciones
Señales y
Características
de la Señales
La Internet y las
Redes de
Computadores

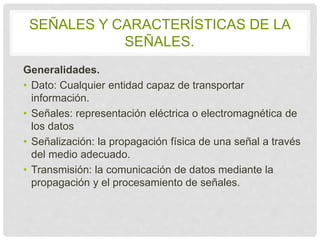

19. SEÑALES Y CARACTERÍSTICAS DE LA
SEÑALES.
Generalidades.
• Dato: Cualquier entidad capaz de transportar
información.
• Señales: representación eléctrica o
electromagnética de los datos
• Señalización: la propagación física de una señal a
través del medio adecuado.
• Transmisión: la comunicación de datos mediante la
propagación y el procesamiento de señales.

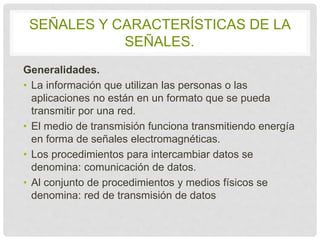

20. SEÑALES Y CARACTERÍSTICAS DE LA
SEÑALES.
Generalidades.
• La información que utilizan las personas o las
aplicaciones no están en un formato que se pueda
transmitir por una red.
• El medio de transmisión funciona transmitiendo
energía en forma de señales electromagnéticas.
• Los procedimientos para intercambiar datos se
denomina: comunicación de datos.
• Al conjunto de procedimientos y medios físicos se
denomina: red de transmisión de datos

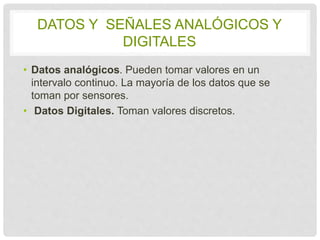

21. DATOS Y SEÑALES ANALÓGICOS Y
DIGITALES
• Datos analógicos. Pueden tomar valores en un
intervalo continuo. La mayoría de los datos que se
toman por sensores.
• Datos Digitales. Toman valores discretos.

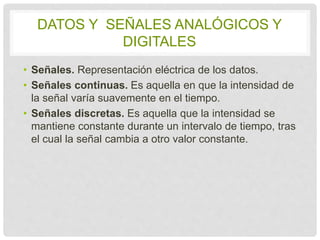

22. DATOS Y SEÑALES ANALÓGICOS Y
DIGITALES
• Señales. Representación eléctrica de los datos.
• Señales continuas. Es aquella en que la intensidad
de la señal varía suavemente en el tiempo.
• Señales discretas. Es aquella que la intensidad se
mantiene constante durante un intervalo de
tiempo, tras el cual la señal cambia a otro valor
constante.

23. DATOS Y SEÑALES ANALÓGICOS Y
DIGITALES
• Tipos de Señales.
• Señales periódicas. Tienen un patrón que se repite
a lo largo del tiempo.
• Señales no periódicas. Cambian constantemente.
No tiene patrón que se repita periódicamente.

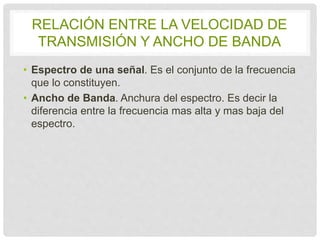

24. RELACIÓN ENTRE LA VELOCIDAD DE
TRANSMISIÓN Y ANCHO DE BANDA
• Espectro de una señal. Es el conjunto de la
frecuencia que lo constituyen.
• Ancho de Banda. Anchura del espectro. Es decir la
diferencia entre la frecuencia mas alta y mas baja
del espectro.

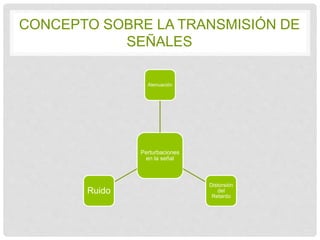

25. CONCEPTO SOBRE LA TRANSMISIÓN DE
SEÑALES
Atenuación
Perturbaciones
en la señal
Distorsión
del
Retardo
Ruido

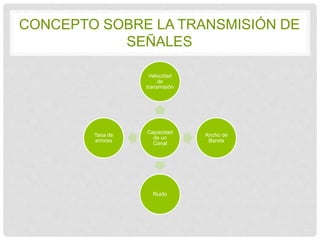

26. CONCEPTO SOBRE LA TRANSMISIÓN DE
SEÑALES
Velocidad
de
transmisión
Capacidad
de un Canal
Ancho de
Banda
Ruido
Tasa de
errores

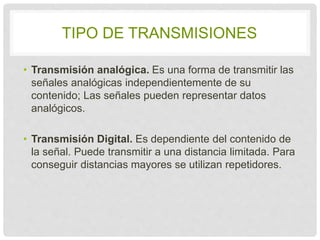

27. TIPO DE TRANSMISIONES
• Transmisión analógica. Es una forma de transmitir
las señales analógicas independientemente de su
contenido; Las señales pueden representar datos
analógicos.
• Transmisión Digital. Es dependiente del contenido
de la señal. Puede transmitir a una distancia
limitada. Para conseguir distancias mayores se
utilizan repetidores.

28. UNIDAD I
Introducción a
las redes de
Computadores
Historia de las
Comunicaciones
Señales y
Características
de la Señales
La Internet y las
Redes de
Computadores

29. LA INTERNET Y LAS REDES DE
COMPUTADORES
• Red de ordenadores son varios ordenadores
interconectados entre sí.
• Los ordenadores se pueden comunicar entre si y
pueden compartir recursos.

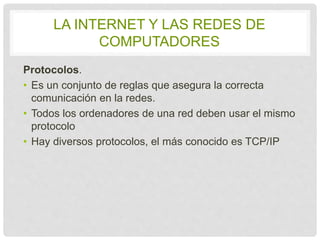

30. LA INTERNET Y LAS REDES DE
COMPUTADORES
Protocolos.
• Es un conjunto de reglas que asegura la correcta
comunicación en la redes.
• Todos los ordenadores de una red deben usar el
mismo protocolo
• Hay diversos protocolos, el más conocido es TCP/IP

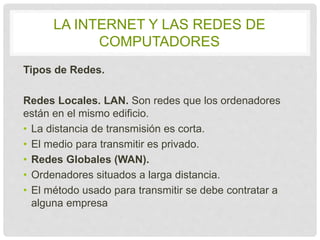

31. LA INTERNET Y LAS REDES DE
COMPUTADORES
Tipos de Redes.
Redes Locales. LAN. Son redes que los ordenadores
están en el mismo edificio.
• La distancia de transmisión es corta.
• El medio para transmitir es privado.
• Redes Globales (WAN).
• Ordenadores situados a larga distancia.
• El método usado para transmitir se debe contratar
a alguna empresa

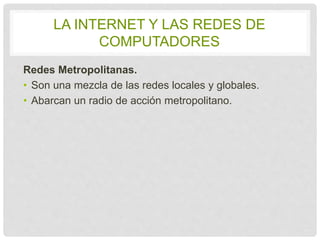

32. LA INTERNET Y LAS REDES DE
COMPUTADORES
Redes Metropolitanas.
• Son una mezcla de las redes locales y globales.
• Abarcan un radio de acción metropolitano.

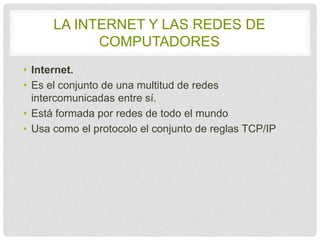

33. LA INTERNET Y LAS REDES DE
COMPUTADORES
• Internet.
• Es el conjunto de una multitud de redes
intercomunicadas entre sí.
• Está formada por redes de todo el mundo
• Usa como el protocolo el conjunto de reglas TCP/IP

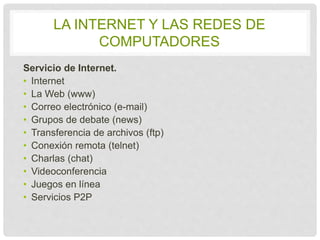

34. LA INTERNET Y LAS REDES DE
COMPUTADORES
Servicio de Internet.
• Internet
• La Web (www)
• Correo electrónico (e-mail)
• Grupos de debate (news)
• Transferencia de archivos (ftp)
• Conexión remota (telnet)
• Charlas (chat)
• Videoconferencia
• Juegos en línea
• Servicios P2P

35. BIBLIOGRAFÍA
• Barceló Ordinas, J. M. (2004). OPENLIBRA. Software Libre.
Redes de Computadores(marzo 2004). Barcelona:
Fundació per a la Universitat Oberta de Catalunya.
Recuperado el 01 de 04 de 2014, de
http://www.etnassoft.com/biblioteca/redes-de-computadores/
(Pag 19 – 36).
• Fernandez Barcell, M. (2009). Apuntes Tema VII.
Recuperado el 01 de 04 de 2014, de
http://www.mfbarcell.es/redes_de_datos/tema_07/tem
a07_senales.pdf
• Sanchez, J. (s.f.). Introducción a Internet y las redes de
ordenadores. Stanford, California. Recuperado el 01 de
04 de 2014, de
http://www.jorgesanchez.net/internet/transpar.html

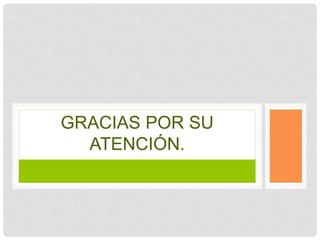

36. GRACIAS POR SU
