Una red permite compartir recursos como internet, impresoras, archivos y programas entre ordenadores conectados. Los elementos clave de una red local incluyen cables, puntos de acceso inalámbricos, tarjetas de red, routers y switches. Las redes se pueden clasificar por tamaño, topología o titularidad y permiten a los usuarios acceder de forma remota a recursos compartidos.

1. REDES
¿QUÉ ES UNA RED?
Es el conjunto de ordenadores conectados entre sí, con objeto de
poder:
- compartir información
- compartir recursos (impresora, modem, plóter, escáner, DD
gran capacidad, etc.).

2. REDES
CLASIFICACIÓN (Triple criterio)
Según su tamaño o extensión pueden ser:
1.- RED DE ÁREA LOCAL LAN (una empresa, un centro educativo)
2.- RED DE ÁREA METROPOLITANA MAN (una ciudad o localidad)
3.- RED DE AREA EXTENSA WAN (país o continente )
(Internet: red de redes)

3. REDES
Según la forma de conexión (topología)
pueden ser:
1.- CONEXIÓN EN ESTRELLA
Todos los cables de la red van a parar a
un punto común que es el hub.
Es la conexión más usada en redes LAN
SWITCH
(Conmutador)

4. REDES
2.- CONEXIÓN EN BUS O LÍNEA Todos los ordenadores se unen a
un mismo cable y a todos les llega la misma información al
compartir un mismo canal de comunicación (BUS)
ROUTER DERIVADOR

5. REDES
3.- CONEXIÓN EN ANILLO
DERIVADOR
ROUTER

6. REDES
Según su titularidad
1.- REDES PRIVADAS
2.- REDES PÚBLICAS

7. REDES LAN o de área local
Son sistemas de comunicación constituidos por una serie de elementos
físicos o HARDWARE y un SOFTWARE que se encarga de la gestión y
control de datos.
Finalidad: Compartir información y recursos dentro de un área
restringida.
ARQUITECTURA
DE REDES
Modo de Protocolos de
Topología Soporte físico Dispositivos de red
transmisión/modulación comunicación
Forma en que se agrupan Extremos:
Cable fibra óptica
ordenadores. Banda Ancha RJ-45 TCP/IP
Pares trenzados
Bus, anillo y estrella Carcasa verus

8. REDES LAN o de área local
MÁQUINAS Y TERMINALES QUE INTERVIENEN
EN EL CONTROL DE LA RED

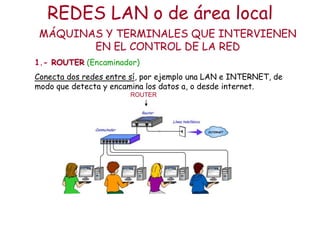

1.- ROUTER (Encaminador)
Conecta dos redes entre sí, por ejemplo una LAN e INTERNET, de
modo que detecta y encamina los datos a, o desde internet.
ROUTER

9. REDES LAN o de área local
ELEMENTOS DE UNA RED
3.- HUB O CONCENTRADOR
Distribuye información entre ordenadores, para lo cual dispone de
múltiples puertos de entrada y de salida a través de conectores RJ-45.
HUB HUB
HUB

10. REDES LAN o de área local
MÁQUINAS Y TERMINALES QUE INTERVIENEN
EN EL CONTROL DE LA RED
2.- REPETIDOR O REPEATER
Este dispositivo se encarga de repetir o reproducir las señales en
redes con puestos que se encuentren muy alejados

11. REDES LAN o de área local
ELEMENTOS DE UNA RED
5.- TARJETA DE RED
Para que un ordenador pueda conectarse a una red debe
disponer de una tarjeta de red.
Va conectada a una RANURA DE EXPANSIÓN de al PLACA
BASE.
Dispone de PUERTO DE RED o puerto ETHERNET, donde se
insertará el CONECTOR RJ-45 del cable de red.

12. REDES
ELEMENTOS DE UNA RED
6.- CABLE DE RED
Para una red LAN puede ser de tres tipos.
a) PAR TRENZADO
b) CABLE COAXIAL
c) FIBRA OPTICA

13. REDES
REDES INALÁMBRICAS: WLAN
Red de Área Local “Wireless” (sin cables)
Utilizan ondas electromagnéticas como vehículo transmisor de la
información.
ELEMENTOS
1.- PUNTOS DE ACCESO INALÁMBRICO WAP y ROUTER WiFi
El punto de acceso inalámbrico dispone de antena o antenas que emiten
o reciben los datos en forma de ondas electromagnéticas.
El router WiFi también es un punto de acceso inalámbrico pero además
se pueden conectar a él ordenadores mediante cables, integrando así
un switch o conmutador.

14. REDES
REDES INALÁMBRICAS: WLAN
ELEMENTOS
2.- TARJETA DE RED INALÁMBRICA
Tanto para ordenadores de sobremesa como para portátiles mediante
la ranura de tarjetas PCMCIA, o bien la lleva incorporada.
3.- ADAPTADOR WiFi
Si el ordenador no dispone de tarjeta de red inalámbrica se puede
colocar un adaptador mediante puerto usb

15. REDES

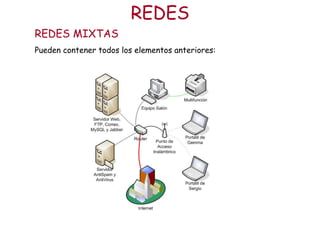

REDES MIXTAS
Pueden contener todos los elementos anteriores:

16. COMPARTIR RECURSOS EN RED
1) HARDWARE :
1.1.: Compartir dispositivos de ACCESO A INTERNET:
•EL ROUTER: con este
dispositivo se comparte una
única conexión a internet para
todos los ordenadores.
•CONEXIÓN COMPARTIDA A
INTERNET (ICS)
MEDIANTE UN
ORDENADOR:
•los ordenadores comparten
conexión a internet mediante un
único ordenador que debe estar
siempre encendido

17. COMPARTIR RECURSOS EN RED
1) HARDWARE :
1.2.: Compartir dispositivos de IMPRESIÓN:
•LA IMPRESORA: permite imprimir documentos en
una única impresora desde cualquier ordenador.
Para ello:
1º compartimos la impresora desde el ordenador
donde está conectada
Inicio / panel de control / impresoras faxes /
seleccionar impresora / botón derecho / compartir
2º desde otro ordenador instalar la impresora Inicio /
panel de control/impresora/red / doble clic equipo
que la contiene / seleccionar la impresora

18. COMPARTIR RECURSOS EN RED
2) INFORMACIÓN : Compartir ARCHIVOS Y CARPETAS:
Así por ejemplo desde nuestro ordenador podemos acceder a archivos
y carpetas de otros ordenadores, o bien que accedan otros
ordenadores a los archivos y carpetas del nuestro.
Para ello:
1º en el ordenador que desea compartir información se crear una
carpeta en el disco duro y luego se comparte
Botón derecho sobre carpeta / compartir y seguridad / compartir esta
carpeta en la red
2º desde cualquier otro ordenador se siguen los pasos para acceder a
esa carpeta
Inicio /Red / doble clic sobre el equipo que tiene la carpeta compartida
/ doble clic sobre la carpeta

19. COMPARTIR RECURSOS EN RED
3) SOFTWARE : Compartir PROGRAMAS Y BASES DE DATOS:
Tanto programas como bases de datos estarán instalados en un solo
ordenador (servidor especial), que será de mayor calidad y
permanecerá más tiempo encendido.
Desde cualquier ordenador se podrá:
- Ejecutar y utilizar un programa que está instalado en el
servidor.
- Consultar la base de datos instalada en el servidor, e incluso
incorporar nuevos datos a ella.
Ventaja: si se daña algo solo se actualiza o repara un ordenador, el
servidor.
