Este documento describe los conceptos básicos de las redes, incluyendo los tipos de redes según su tamaño y forma de conexión, los elementos clave de una red como routers, switches y cables, y cómo compartir recursos como acceso a Internet, impresoras, archivos y programas entre ordenadores conectados en una red.

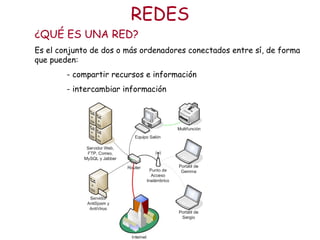

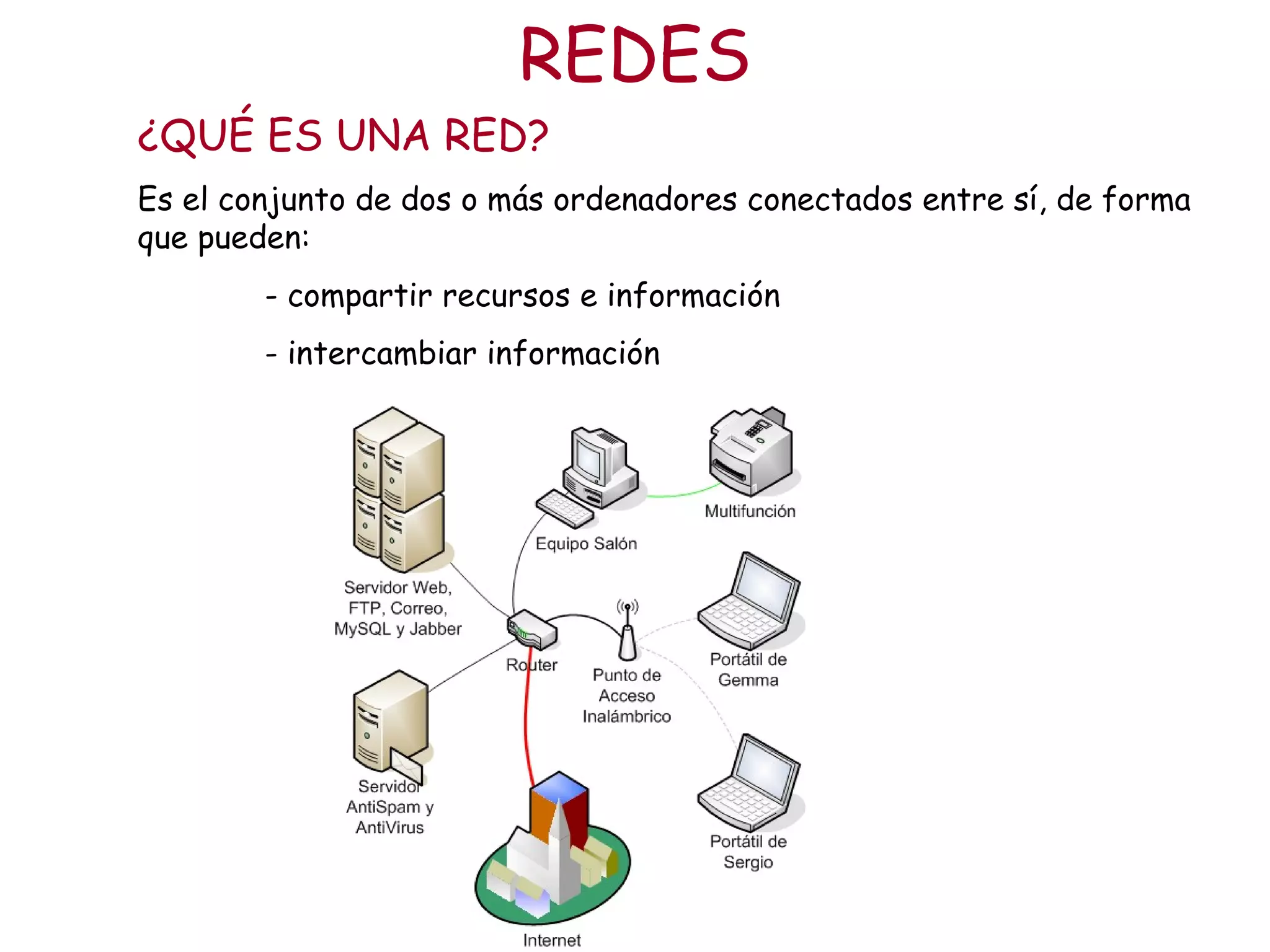

1. REDES ¿QUÉ ES UNA RED? Es el conjunto de dos o más ordenadores conectados entre sí, de forma que pueden: - compartir recursos e información - intercambiar información

2. REDES TIPOS DE REDES Según su tamaño pueden ser : 1.- RED DE ÁREA LOCAL LAN (una empresa, un centro educativo) 2.- RED DE ÁREA METROPOLITANA MAN (una ciudad o localidad) 3.- RED DE AREA AMPLIA WAN (país o continente ) (Internet: red de redes)

3. REDES TIPOS DE REDES Según la forma de conexión pueden ser : 1.- CONEXIÓN EN ESTRELLA Todos los cables de la red van a parar a un punto común que es el switch. Es la conexión más usada en redes LAN SWITCH (Conmutador)

4. REDES TIPOS DE REDES Según la forma de conexión pueden ser : 2.- CONEXIÓN EN BUS O LÍNEA DERIVADOR ROUTER

5. REDES TIPOS DE REDES Según la forma de conexión pueden ser : 3.- CONEXIÓN EN ANILLO DERIVADOR ROUTER

6. REDES ELEMENTOS DE UNA RED 1.- ROUTER Conecta dos redes entre sí , por ejemplo una LAN e INTERNET, de modo que detecta y encamina los datos a, o desde internet. ROUTER

7. REDES ELEMENTOS DE UNA RED 2.- SWITCH O CONMUTADOR Dirige el tráfico de información entre ordenadores para llevar dicha información únicamente al ordenador de destino correspondiente, aumentando así la velocidad de transmisión de datos. El protocolo TCP/IP es el software mediante el cual los SWITCH saben el camino por donde deben enviar una información determinada a un ordenador con una dirección IP concreta. SWITCH SWITCH SWITCH

8. REDES ELEMENTOS DE UNA RED 3.- HUB O CONCENTRADOR Distribuye información entre ordenadores, sin encaminarla o “enrutarla” a una dirección concreta IP de un ordenador, como en el caso de los switch. Así la velocidad de tráfico es menor. Aparecen en las redes cuando éstas son mayores, junto con un switch o router. HUB HUB HUB

9. REDES ELEMENTOS DE UNA RED 4.- DERIVADORES Son los dispositivos donde enlaza cada ramal de red de cada ordenador con la línea principal. Aparecen en las redes en BUS o LINEA y en las redes en ANILLO. DERIVADOR

10. REDES ELEMENTOS DE UNA RED 5.- TARJETA DE RED Para que un ordenador pueda conectarse a una red debe disponer de una tarjeta de red. Va conectada a una RANURA DE EXPANSIÓN de al PLACA BASE. Dispone de PUERTO DE RED o puerto ETHERNET, donde se insertará el CONECTOR RJ-45 del cable de red.

11. REDES ELEMENTOS DE UNA RED 6.- CABLE DE RED Para una red LAN puede ser de tres tipos. a) PAR TRENZADO b) CABLE COAXIAL c) FIBRA OPTICA

12. REDES REDES INALÁMBRICAS: WLAN Red de Área Local “Wireless” (sin cables) Utilizan ondas electromagnéticas como vehículo transmisor de la información. ELEMENTOS 1.- PUNTOS DE ACCESO INALÁMBRICO WAP y ROUTER WiFi El punto de acceso inalámbrico dispone de antena o antenas que emiten o reciben los datos en forma de ondas electromagnéticas. El router WiFi también es un punto de acceso inalámbrico pero además se pueden conectar a él ordenadores mediante cables, integrando así un switch o conmutador.

13. REDES REDES INALÁMBRICAS: WLAN ELEMENTOS 2.- TARJETA DE RED INALÁMBRICA Tanto para ordenadores de sobremesa como para portátiles mediante la ranura de tarjetas PCMCIA, o bien la lleva incorporada. 3.- ADAPTADOR WiFi Si el ordenador no dispone de tarjeta de red inalámbrica se puede colocar un adaptador mediante puerto usb

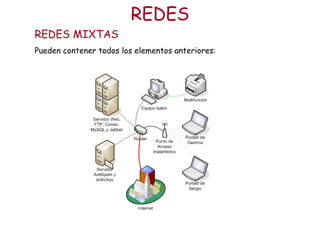

14. REDES REDES MIXTAS Pueden contener todos los elementos anteriores:

15. COMPARTIR RECURSOS EN RED 1) HARDWARE : 1.1.: Compartir dispositivos de ACCESO A INTERNET : EL ROUTER: con este dispositivo se comparte una única conexión a internet para todos los ordenadores. CONEXIÓN COMPARTIDA A INTERNET (ICS) MEDIANTE UN ORDENADOR: los ordenadores comparten conexión a internet mediante un único ordenador que debe estar siempre encendido

16. COMPARTIR RECURSOS EN RED 1) HARDWARE : 1.2.: Compartir dispositivos de IMPRESIÓN : LA IMPRESORA: permite imprimir documentos en una única impresora desde cualquier ordenador. Para ello: 1º compartimos la impresora desde el ordenador donde está conectada Inicio / panel de control / impresoras faxes / seleccionar impresora / botón derecho / compartir 2º desde cualquier ordenador configurar la impresora como predeterminada Inicio / mis sitios de red / impresoras faxes / seleccionar la impresora compartida como predeterminada

17. COMPARTIR RECURSOS EN RED 2) INFORMACIÓN : Compartir ARCHIVOS Y CARPETAS : Así por ejemplo desde nuestro ordenador podemos acceder a archivos y carpetas de otros ordenadores, o bien que accedan otros ordenadores a los archivos y carpetas del nuestro. Para ello: 1º en el ordenador que desea compartir información se crear una carpeta en el disco duro y luego se comparte Botón derecho sobre carpeta / compartir y seguridad / compartir esta carpeta en la red 2º desde cualquier otro ordenador se siguen los pasos para acceder a esa carpeta Inicio / mis sitios de red / ver equipos / doble clic sobre el equipo que tiene la carpeta compartida / doble clic sobre la carpeta

18. COMPARTIR RECURSOS EN RED 3) SOFTWARE : Compartir PROGRAMAS Y BASES DE DATOS : Tanto programas como bases de datos estarán instalados en un solo ordenador (servidor especial), que será de mayor calidad y permanecerá más tiempo encendido. Desde cualquier ordenador se podrá: - Ejecutar y utilizar un programa que está instalado en el servidor. - Consultar la base de datos instalada en el servidor, e incluso incorporar nuevos datos a ella. Ventaja : si se daña algo solo se actualiza o repara un ordenador, el servidor.
