Anexo 5 2015

Anexo 5
Instalaciones de Categorías Doméstica y Comercial de Gas Natural
1 de 72
1. Generalidades
1.1. Cuerpo normativo para instalaciones domiciliarias de gas
El presente Cuerpo Normativo (Reglamento) contiene las exigencias mínimas a que deberán ajustarse las instalaciones
domiciliarias de gas natural.
1.2. Aplicación
Se aplicará a las instalaciones de gas que se abastezcan desde redes de distribución de Gas Natural (GN) que operen
a una presión nominal no superior a 4 bar y donde la presión regulada de distribución interna no sea superior a 19 mbar
para GN.
Para valores superiores de presión regulada de distribución interna, son de aplicación las “Disposiciones, Normas y
Recomendaciones para uso de Gas Natural en Instalaciones Industriales”.
1.3. Objeto
El presente Reglamento tiene por finalidad establecer las condiciones de seguridad, confiabilidad, conservación y
uniformidad de requerimientos técnicos, para todas las instalaciones de GN citadas en los Alcances.
1.4. Alcances
El presente Reglamento rige para las instalaciones en inmuebles desde la línea municipal.
Alcanza a las instalaciones nuevas, toda instalación existente que deba ser modificada, ampliada o reparada, como así
también a la instalación de nuevos artefactos o cambio de ubicación de los existentes.
Establece los requerimientos mínimos de:
a) Construcción e instalación de gabinetes para artefactos de gas.
b) Construcción e instalación sistemas de regulación.
c) Instalación de medidores de gas.
d) Diseño dimensional e instalación de cañerías con sus accesorios.
e) Instalación de artefactos de gas.
f) Diseño dimensional, construcción e instalación de sistemas de evacuación de productos de combustión.
g) Clasificación de ambientes donde se instalen artefactos de gas o sirvan para los requerimientos de ventilación de
otros ambientes.
h) Diseño dimensional y realización de ventilaciones de ambientes.
i) Diseño dimensional, realización e instalación de instalación interior.
Determina los materiales y elementos a utilizar, procedimientos y documentación técnica – administrativa de aplicación
para la construcción y habilitación de las instalaciones, y régimen de penalidades.
1.5. Ejecución de instalaciones
Toda instalación contemplada en este Reglamento, sólo podrá ser ejecutada, ampliada, reparada ó modificada por
empresas instaladoras.

Anexo 5
2 de 72
1.6. Definiciones.
1.6.1. Acometida: Tiene por objeto llevar el gas desde la red de distribución hacia e incluso la válvula de entrada del
Gabinete de regulación ó medición, la presión de la acometida es la misma que la reinante en la red.
1.6.2. Acometida individual: comprende conducto de acometida, válvula de acometida, regulador y medidor, sirve para
la alimentación de gas individual (un usuario).
1.6.3. Acometida colectiva: comprende el conducto de acometida y válvula de acometida, sirve para la alimentación
de gas a inmuebles colectivos (multifamiliares).
1.6.4. Aguas abajo: se entiende por “aguas abajo de” a la expresión que ubica un determinado punto que se encuentra
instalado posterior al de referencia en el sentido de circulación del fluido.
1.6.5. Aguas arriba: se entiende por “aguas arriba de” a la expresión que ubica a un determinado punto que se
encuentra instalado en forma precedente al de referencia en el sentido de la circulación del fluido.
1.6.6. Aire primario para la combustión de un gas: es el aire introducido en el quemador que se mezcla con el gas
antes de la zona de combustión.
1.6.7. Aire secundario para la combustión de un gas: es el aire exterior que toma directamente la llama en la zona
en que se produce la combustión.
1.6.8. Aislante eléctrico (dieléctrico): dispositivo mecánico que se utiliza para aislar eléctricamente dos tramos
continuos de cañerías.
1.6.9. Aislante térmico: elemento o accesorio que se utiliza para aislar térmicamente dos materiales contiguos.
1.6.10. Ambiente exterior: es todo aquel que cuenta con una determinada superficie abierta al exterior en forma
permanente.
1.6.11. Ambiente habitable: ambiente o espacio que por sus dimensiones y su destino admite habitualmente la
permanencia de personas.
1.6.12. Ambiente único: espacio destinado a vivienda, cumpliendo en forma simultánea las funciones del ambiente
cocina y otra adicional (comedor, dormitorio, escritorio, etc.). Las limitaciones para las instalaciones de gas se rigen por
tipo de artefactos, volúmenes de ambiente y sistema de ventilaciones.
1.6.13. Ambientes integrados: son todos aquellos ambientes que pudiendo ser funcionalmente distintos, se podrán
considerar unificados para el cómputo del volumen total, por encontrarse vinculados mediante una abertura permanente
de 3 m2
.
1.6.14. Ambiente para regulación y/o medición: son todos aquellos espacios cubiertos, destinados en forma
exclusiva para la instalación de sistemas de regulación y/o medición, que por sus dimensiones permite el normal
ingreso de una persona y los equipos para los que está destinado.
1.6.15. Alvéolo técnico gas: local dispuesto en un inmueble colectivo, comunicado con las partes comunes, de uso
exclusivo para la instalación de aparatos individuales de producción de agua caliente sanitaria ó de calefacción de
departamentos, asi como de: conductos de alimentación de gas, conductos de alimentación de aire y conductos de
evacuación de productos de la combustión.
1.6.16. Aparatos de circuito no estancos no conectados: son aquellos en que todo el aire para la combustión lo
toman del ambiente donde se encuentran ubicados, pudiendo evacuar los productos de la combustión directamente al
mismo ambiente (por ejemplo: cocina, etc.)

Anexo 5
3 de 72
1.6.17. Aparatos de circuito no estancos conectados: son aquellos en que todo el aire para la combustión lo toman
del ambiente donde se encuentran ubicados, evacuan los productos de combustión al exterior por medio de un
conducto de evacuación.
1.6.18. Aparatos circuito estanco: son aquellos en que el circuito de combustión (entrada de aire, cámara de
combustión y salida de los productos de combustión) no toma el aire del ambiente donde se halla instalado, ni evacua a
éste los productos de la combustión.
1.6.19. Artefactos de tiro forzado, inducido o ambos: son aquellos artefactos equipados con medios mecánicos
integrales, que facilitan la evacuación de los productos de la combustión.
1.6.20. Aparatos y elementos aprobados: son aquellos que fueron aprobados por el Organismo de Certificación y
cuentan con la Matrícula correspondiente.
1.6.21. Aparatos y equipos a gas: son aquellos que utilizando combustibles gaseosos en el proceso de combustión
generan calor.
1.6.22. Autoridad competente: Autoridad regulativa o gubernamental que en adelante lo reemplace.
1.6.23. Cámara de combustión de un artefacto: parte del artefacto donde se efectúa la combustión del gas que sale
del quemador.
1.6.24. Cámara de mezcla: parte del quemador donde se produce la mezcla aire-gas.
1.6.25. Caudal de gas: es el volumen de gas que pasa por una sección en la unidad de tiempo determinada.
1.6.26. Gabinete: son todos aquellos espacios cubiertos, destinados en forma exclusiva para la instalación de sistemas
de regulación y/o medición o artefactos de gas, que por sus dimensiones no permite el normal ingreso de una persona.
1.6.27. Conducto nodriza: tramo de cañería interna, donde se conectan un número determinado de medidores,
ubicado en local técnico de medidores.
1.6.28. Combustión: reacción química de oxidación que libera calor.
1.6.29. Combustión completa o higiénica: se considera como tal cuando los productos de la combustión no tienen
en su composición residuos de combustibles como ser: hidrogeno, monóxido de carbono, carbono e hidrocarburos.
1.6.30. Combustión incompleta: se considera como tal, a la combustión donde los componentes del combustible no
se oxidan por completo, en los productos de la combustión se tiene elementos combustibles en proporciones no
despreciables predominando el monóxido de carbono, gas tóxico (venenoso).
1.6.31. Condensación: formación de líquido que se separa de un gas o de un vapor en un proceso de compresión a
temperatura constante o de enfriamiento a presión constante.
1.6.32. Conducto de evacuación de los productos de combustión: es la canalización desde el artefacto hacia el
exterior, destinada a la evacuación de los productos originado en el proceso de combustión del gas.
1.6.33. Conducto de evacuación: conducto para evacuar los productos de la combustión. Puede ser ventilación
individual (para un artefacto) o colectiva.
1.6.34. Consumo: es el caudal de gas utilizado por un artefacto. Generalmente se lo expresa en función de la energía
(kW) ó en función del volumen (m
3
/hora).
1.6.35. Cortatiro: dispositivo situado en el circuito de evacuación de los productos de combustión de un artefacto cuyo
fin es disminuir la influencia de su retroceso sobre el funcionamiento del quemador.
1.6.36. Densidad o densidad absoluta de un gas: relación entre la masa y el volumen que éste ocupa, (masa por
unidad de volumen) en las condiciones de presión y temperatura en que el gas se encuentra. Se denomina densidad en
condiciones normales, cuando la temperatura es de 0ºC y la presión de 1,033 kg/cm
2
(1013 hectopascales).

Anexo 5
4 de 72
1.6.37. Densidad relativa de un gas: relación entre la densidad absoluta de un gas y la del aire aire, en las mismas
condiciones de presión y temperatura.
1.6.38. Dispositivo: mecanismo utilizado para ejecutar una operación.
1.6.39. Dispositivo de control de llama: es el que permite verificar la presencia de llama en el quemador.
1.6.40. Dispositivo de corte de gas: es el que permite interrumpir el flujo de gas en una cañería, artefacto o quemador.
1.6.41. Distribución a media presión: es aquella en que la presión nominal de la red de distribución en la vía pública,
está comprendida entre 0,5 bar y 4 bar.
1.6.42. Distribución a alta presión: es aquella en que la presión nominal de la red de distribución en la vía pública, es
mayor de 4 bar.
1.6.43. Distribuidora: licenciataria del servicio de distribución.
1.6.44. Entrada directa de aire: toda abertura permanente realizada en la parte baja de una pared lateral que linde con
un espacio semi-cubierto o descubierto, que asegure la renovación del aire del ambiente.
1.6.45. Entrada de indirecta de aire: El aire tomado en la atmósfera exterior, penetra en principio en uno o varios
locales que no contengan aparatos a gas y transita luego hasta llegar al local que contiene los aparatos para los cuales
éste aire es destinado, en este caso debe existir un conducto de evacuación con tiraje natural (independiente o
conectado a un aparato) o con extracción mecánica.
1.6.46. Estación de regulación: conjunto de elementos instalados con el propósito de regular automáticamente la
presión del fluido, aguas abajo de su punto de instalación, asegurando un rango prefijado de operación.
1.6.47. Filtro: elemento destinado a retener partículas sólidas presentes en el gas.
1.6.48. Gas Natural (GN): mezcla de hidrocarburos con predominio de metano y contenido menores de componentes
como etano, propano, butano y otros. Su composición comercial la especifica el E.R.G..
1.6.49. Gases combustibles: se interpretará como tales al gas natural y a los gases licuados de petróleo.
1.6.50. Homologación: acto de una autoridad competente, que aprueba un procedimiento, una instalación, o un
artefacto, dentro de sus funciones y a través de resoluciones, reglamentos, etc.
1.6.51. Identificación de aprobación: marcación no degradable colocada en un lugar visible del artefacto, para
individualizar los modelos cuyos prototipos han sido aprobados oficialmente.
1.6.52. Instalación interna: tramos de cañería y demás elementos vinculados con la instalación de gas, incluyendo los
sistemas de ventilación, que se instalan desde la línea municipal y dentro del inmueble.
1.6.53. Inyector: pieza con orificio calibrado a través del cual fluye gas al quemador.
1.6.54. Línea municipal: límite que separa la propiedad privada del dominio público.
1.6.55. Local exclusivo: lugar que tiene como único uso o destino albergar artefacto o equipos de gas y en el que no
se admite la permanencia de personas excepto para eventuales tareas de operación o mantenimiento.
1.6.56. Matrícula de aprobación: número de orden otorgado por los organismos de certificación, a los elementos que
cumplen con las normas vigentes.
1.6.57. Medidor de gas: instrumento destinado a medir y registrar el volumen de gas que consumen los aparatos a gas
de una instalación.
1.6.58. Metro cúbico o metro cúbico estándar: es el medido a 15ºC de temperatura y presión absoluta de 101,325
kilopascales.
1.6.59. Organismo de Certificación: entidad acreditada por un Organismo Gubernamental. para la planificación,
coordinación, administración y ejecución integral de los trabajos relacionados con la aprobación y certificación de la

Anexo 5
5 de 72
calidad de productos para la industria del gas, garantizando el cumplimiento de las normas que el organismo
gubernamental decida aplicar, en particular en los aspectos técnicos, de eficiencia, uso racional de la energía y
conservación del medio.
1.6.60. Patio de ventilación: espacio a cielo abierto que puede utilizarse utiliza para la iinstalación de conductos de
evacuación y ventilación de los locales.
1.6.61. Pérdida de carga: caída de presión del gas entre la entrada y la salida de un tramo de cañería, cuando hay
circulación del fluido.
1.6.62. Placa de marcado: elemento de identificación de los artefactos y en el cual se encuentran inscritas sus
características.
1.6.63. Poder calorífico de un gas: es la cantidad de energía libera por la combustión completa, medido en
condiciones normales ( presión atmósferica = 1.013 bar temperatura 0 ºC .
1.6.64. Presión: fuerza que se ejerce por unidad de superficie expresada en pascales (Pa) o unidades equivalentes
(kg/cm2
, milímetros de columna de agua, milímetros de columna de mercurio etc.) o sus múltiplos.
1.6.65. Presión manométrica: es la presión relativa indicada por un manómetro.
1.6.66. Presión absoluta: es la presión manométrica más la presión atmosférica leída en un barómetro.
1.6.67. Presión estándar de funcionamiento de aparatos a gas domésticos: 18 mbar con GN.
1.6.68. Productos de la combustión de gases combustible: son los gases resultantes de la combustión.
1.6.69. Prueba de estanqueidad ó de hermeticidad: prueba que demuestra la ausencia de pérdidas en un sistema de
cañerías, evidenciándola por el mantenimiento de la presión durante un determinado período de tiempo, una vez que se
lo ha aislado de la fuente compresora.
1.6.70. Quemador: dispositivo mediante el cual un combustible es puesto en contacto con el comburente a fin de
provocar la combustión.
1.6.71. Quemador atmosférico: en éstos quemadores, el gas al salir por el inyector a una velocidad elevada produce
una depresión que absorbe el aire que entra por unos orificios laterales, mezclandose con el gas dentro del quemador.
1.6.72. Quemador piloto: quemador de muy bajo consumo, cuya función es producir el encendido del quemador
principal.
1.6.73. Regulador de presión de gas: dispositivo destinado a reducir y mantener constante la presión de salida del
gas, independientemente de la variaciones de la presión de entrada y del caudal de gas.
1.6.74. Salida de aire: toda abertura permanente realizada a más de 1.80 m de una pared del ambiente, que linde con
un espacio semi-cubierto o descubierto, que asegure la evacuación de los gases del ambiente.
1.6.75. Sistema: conjunto ordenado de componentes integrados, destinados a realizar una función específica
(regulación, medición, ventilación, distribución, etc.).
1.6.76. Sombrerete de ventilación: pieza o conjunto de piezas que se coloca en el remate de los conductos de
evacuación de los productos de combustión, para contrarrestar la acción del viento ó incrementar el efecto de
aspiración.
1.6.77. Tiro: es la fuerza ascendente dentro de un conducto de evacuación generada por la diferencia de densidades
entre los gases quemados y el aire atmosférico.
1.6.78. Tubería interna: toda la tubería instalada aguas abajo del medidor de gas.

Anexo 5
6 de 72
1.6.79. Válvula de acometida: dispositivo de corte del suministro de gas, ubicada en Gabinete o ambiente sobre línea
municipal, dotada de mecanismo que permite su precintado en posición de cierre.
1.6.80. Válvula de quemador (Robinete): dispositivo de regulación y obturación manual del flujo de combustible
gaseoso de un quemador.
1.6.81. Volumen de ambiente: es el volumen resultante de multiplicar las dimensiones respectivas del ambiente.

Anexo 5
7 de 72
2. Tubería interna.
2.1. Condiciones generales.
La tubería interna siempre se instalará dentro de los límites del inmueble (línea municipal y ejes medianeros) al que
suministre fluido, cualquiera fuera su condición de montaje.
En ningún caso se aceptará la instalación de elementos usados.
2.2. Ubicación.
Las tuberías se podrán instalar: en elevación (ya sea a la intemperie o no), empotrada en los elementos de la
construcción y enterrada.
2.2.1. Tuberías en elevación aéreas o vistas
Prohibiciones:
a) Las tuberías son colocadas a lo largo de las paredes con las reservas siguientes
- Está prohibido tomar y/o cruzar:
- Los conductos de evacuación de los productos de la combustión
- Los conductos de ventilación
- Los tubos de caída de correo y de basura doméstica
- Las cajas y vainas (shatf= hueco) de ascensores
- Las maquinarias de asecnsores o montacargas.
- Las cubas y depósitos que contiene combustibles líquidos,
- Las naves de caldera salvo para las cañerías necesarias para el funcionamiento de la calefacción).
b) Está prohibido tomar los vacíos entre las paredes (muros o tabiques)
c) Las tuberías no deben estar en contacto con cualquier otra, incluyendo las eléctricas.
d) La distancia mínima medida desde el borde exterior entre una tubería de gas y toda otra tubería (de gas , conducto
de vapor, agua caliente, cables eléctricos, etc., ) debe ser de:
- 3 cm en recorrido en paralelo
- 1 cm en cruce
e) Las tuberías de gas no deben estar en contacto con conductos que sirven para la evacuación de humos. Las
distancias mínimas a respetar son las mismas que se indican anteriormente. La distancia en recorrido paralelo
puede ser reducida a 1 cm. Para los conductos en albañilería ó los conductos térmicamente aislados.

Anexo 5
8 de 72
* Restricciones:
f) El cruce de los locales que siguen:
- Locales destinados al depósito de combustibles sólidos, a la instalación de cubas o recipientes de combustibles
líquidos o la instalación de los puestos de recipientes de hidrocarburos licuificados,
- Maquinarias diferentes a las de los ascensores o montacargas (tales como locales para grupos electrógenos).
- Locales de recepción de la basura doméstica.
Está admitido siempre que las tuberías de gas estén:
- O bien, colocadas bajo un forro metálico continuo estanco por lo menos con un extremo que desemboque en un
espacio ventilado o aireado.
- O bien ejecutadas en tubos de acero diferentes a los de espesor menor a 2 mm, El número de accesorios
mecánicos o de soldaduras debe ser reducido al mínimo compatible, y sea con las longitudes comerciales de los
tubos o con los cambios de dirección (curvados). No deben haber accesorios de tuberías en el cruce de estos
locales.
g) El cruce de las vainas que siguen:
- Vainas de servicio especializadas (electricidad, gas oil, teléfono, etc.
- Vainas que encierran los tubos de caída de correo o de basura doméstica o de conductos de humos,
- Vainas técnicas no específicamente destinadas a contener instalaciones de gas.
Está admitido en una de sus dimensiones transversales únicamente con las mismas reservas anteriores. Sin
embargo, el forro no puede ser metálico.
Esta restricción no incluye las galerías técnicas, los locales técnicos superpuestos, las vainas mixtas gas -
electricidad especialmente estudiadas.
h) El cruce de paredes de materiales compuestos:
- Que comprenden un vacío de aire sólo puede efectuarse bajo forro dejado libre en un extremo o enteramente
llenado por un material inerte.
2.2.1.1. Paso en vacío sanitario
El paso en vacío sanitario es admitido en las condiciones del cuadro que sigue y con las siguientes reservas:
a) Los accesorios eventuales son colocados tan cerca como sea posible del acceso
b) El numero de accesorios mecánico si fueran admitidos y soldaduras, debe ser reducido al mínimo compatible, ya
sea con las longitudes comerciales de los tubo, o con los cambios de dirección (curvado de la tuberías)
c) No deben estar colocados en vacío sanitario reguladores de presión.
d) Los forros ó encamisados deben ser continuos, estancos y desembocar al aire libre en uno de sus extremos por lo
menos.
Conducto de gas
Superior a 1 cm
Superior a 3 cm
Otro conducto de gas u otro
conducto de vapor, agua caliente,
cables elèctricos, etc...
d
Conducto de Humos

Anexo 5
9 de 72
Vacio sanitario
Tubería
Accesible No accesible
Acero ó cobre
Ventilado No ventilado Ventilado No ventilado
Sin limitación Sin accesorio
mecánico
Longitud  2 m
Sin forro
Logitud > 2 m
Bajo forro
Bajo forro
2.2.1.2. Paso entre techo y cielo raso
Las tuberías de gas pueden tomar el espacio entre el techo y el cielo raso9 siempre y cuando se cumplan
simultáneamente las condiciones que siguen::
a) Las distancias previstas anteriormente entre la tubería de gas y las demás cañerías son respetadas,
b) El intervalo entre techo y cielo raso puede ser inspeccionado a lo largo del recorrido de la tubería,
c) El espacio entre techo y cielo raso comprende una ventilación propia o está en amplia comunicación con la
atmósfera del local (cielo raso de material perforado ó con orificios).
2.2.1.3. Cruce de los locales técnicos gas
El cruce de los locales técnicos gas mediante tuberías de gas diferentes a las que abastecen los aparatos de este local,
solo puede realizarse bajo forro metálico continuo, abierto en una de sus extremos. Esta disposición no incluye la
alimentación del resto de la instalación interior, mediante una tubería alimentada del interior del local por la tubería que
abastece el generador.
2.2.1.4. Conductos de uso colectivo que atraviesan un edificio
Los conductos de uso colectivo que atraviesan un edificio, tomando los pasos de este edificio que comunican dos
fachadas diferentes, pueden hacerlo en las condiciones del cuadro que sigue:
Comunicación del paso del franquiamiento con el
interior del edificio
Sin comunicación Comunicación
cerrada por
puertas
Comunicación
abierta sin
puertas
Abertura
Del paso hacia
al exterior
Paso abierto
Colocación de
conducto sin
restricción
Colocación de
conducto sin
restricción
Colocación bajo
forro ventilado
Paso cerrado
en un
extremo
Colocación de
conducto sin
restricción
Colocación bajo
forro ventilado
Colocación bajo
forro ventilado
Tubería
de gas
Acceso
eventual
Trampilla de
acceso
Tubería
de gas
Ventilaciòn
eventual
menor a
0.60 mt.
mayor a
o.60 mt.

Anexo 5
10 de 72
Paso cerrado
en los dos
extremos
Colocación bajo
forro ventilado
Colocación bajo
forro ventilado
Colocación
prohibida
Cuando la colocación del conducto se realiza sin restricción, el conducto puede ser:
- Enterrado en el suelo,
- Puesto en galería técnica.
- Colocado en un canal cerrado por una alambrera o equivalente.
- Colocado bajo forro ventilado, mecánicamente resistente o con protección mecánica en las partes expuestas a los
riesgos de choque,
- Aéreo, con protección mecánica en las partes expuestas a los riesgos de choque,
Un forro ventilado es un forro exclusivamente abierto hacia el exterior, ya sea en ambos extremos o en uno solo, siendo
el otro estanco. Una funda en amianto-cemento o en albañilería estanca, exclusivamente reservada a los conductos de
gas, responde a esta condición.
2.2.1.5. Colocación de tuberías bajo zócalos , encofrados ó molduras.
Las tuberías de gas pueden estar colocadas bajo zócalos encofrados o molduras si se cumplen las siguientes
condiciones:
a) Los zócalos, encofrados o molduras pueden abrigar una cañería eléctrica o una tubería de agua si están colocadas
en volúmenes distintos separados por un material no conductor de la electricidad. El acceso a las tuberías debe ser
posible, en caso de necesidad, por simple desmontaje de estos zócalos, encofrados o molduras;
b) El volumen que encierra estos zócalos encofrados o molduras debe estar en comunicación con la atmósfera del
local.
2.2.1.6. Colocación de las tuberías en elevación
Las tuberías son colocadas en elevación ( tuberías vistas ó aéreas) en las siguientes condiciones:
a) El soporte de las cañerías debe estar garantizado ya sea por abrazaderas cuyas distancias se da en el cuadro que
sigue ó mediante un soporte rígido continuo compatible con la naturaleza del tubo y que garantiza un guiado lateral.
b) Prever un soporte lo más cerca posible de cada dispositivo de obturación, salvo si este posee su propia fijación.
c) La diferencia entre un cambio de dirección y un ángulo recto y la abrazadera de fijación más próximo debe ser
mayor o igual al tercio del valor del cuadro.
Naturaleza y diámetro de
los tubos
Separación máxima
(m)
Partes
horizontales
Partes
verticales
Acero
Diámetro
exterior
< 20 mm
1.0 2.0
Diámetro
exterior
> 20 mm
2.0 3.0
Cobre
Diámetro
exterior  25
mm
1.0 1.0
Diámetro
exterior
> 25 mm
2.0 3.0

Anexo 5
11 de 72
Los valores de las partes verticales pueden ser aumentados si las tuberías horizontales sirven Para la
compenzación de la dilatación de las partes verticales exteriores, en este caso, un estudio particular es
necesario.
Las abrazaderas colocadas a lo largo de las partes verticales exteriores son abrazaderas de guiado, se
recomienda colocarlos en lugares accesibles; su separación puede alcanzar 6 m (una abrazadera cada dos
pisos por lo menos) .
d) Se debe evitar el contacto directo de la abrazadera con la tubería, mediante una cinta aislante u otro medio similar.
2.2.1.7. Penetración en los edificios a través de un muro enterrado.
2.2.1.9. Cruce de los suelos
2.2.1.7. Cruce de los muros o tabiques
Tuberia
de acero
ó de
cobre
e
Estanquidad
Calafateado
estanco
e
Tuberia
de acero
ó de
cobre
Estanquidad
h > a 0.05 m si la tuberia emerge
en suelo interior del local
y 2 m si emerge en suelo exterior
Mayor a 0,20 m
si se trata de suelo
exterior
Fijación si
h superior a
0,20 m
Forro ó
encamisado
Forro obligatorio si e> 0.20 m Forro no obligatorio
2.2.1.8. Tubería emergente del suelo
material inerte
5 cm mínimo
Forro enrasado
(PVC o similar)
Calafateado
sin forro
Acero ó Cobre

Anexo 5
12 de 72
2.2.1.8. Tubería a lo largo de una pared
2.2.1.9. Protección contra la corrosión:
Los conductos de acero en elevación deben estar protegidos exteriormente contra la corrosión mediante un
revestimiento o una pintura anticorrosiva o por galvanización. Las bandas adhesivas o bandas impregnadas convienen
para una protección anticorrosiva.
2.2.2. Tuberías incorporadas a los elementos de la construcción ( tuberías empotradas)
a) Prohibiciones y prescripciones generales
No podrán estar en contacto directo con cualquier elemento metálico o conducto eléctrico
Las ranuras eventuales después de construcción no deben afectar la solidez de la obra (No podrán formar parte
constitutiva de losas, vigas o cualquier estructura portante,) ó una de las siguientes funciones: ventilaciones,
estanquidad, aislamiento térmico o fónico. Está prohibido en particular todo seccionamiento de una armadura.
Esto conduce, por ejemplo a prohibir las ranuras horizontales en los muros o tabiques de ladrillos huecos de espesor <
6 cm, de hormigón < 8 cm de yeso alveolar de espesor < 10 cm. También están prohibidas las ranuras horizontales o
verticales en pisos de hormigón de menos de 10 cm de espesor hechos de losas de cemento.
Asimismo, esto conduce a prohibir la incorporación de una tubería en una pared con vacío de aire ventilado, si hay
riesgo de detener esa ventilación.
b) En una pared el trazado debe ser simple.
c) Las tuberías no deben estar incorporadas en las paredes de conductos de humos (ladrillo, cerámica, hormigón)
incluyendo sus tabiques de refuerzo.
Calafateado prohibido
En todos los casos
Sin ensambladura
mecánica
Sin contacto directo
con partes metálicas
(armazones, armaduras)
Sin contacto con otra
tubería o cañeria
eléctrica
Espesor de material
por encima de la
tubería e > 1 cm
x

Anexo 5
13 de 72
d) No deben cruzar juntas de dilatación ni juntas de ruptura de las albañileríaspaso por los vacios de los elementos
huecos.
e) Una tubería no debe pasar por los vacíos de elementos huecos (cerámicas, alveoladas, ladrillos huecos, etc.,) a
menos que estos vacíos sean llenados luego de la colocación de la tubería.
f) Las válvulas o accesorios con conexiones roscadas deberan ir instaladas en cajas empotradas, con comunicación
a la atmósfera.
g) Las soldaduras solo se pueden ejecutarse si están destinadas a uniones obligadas de los tubos, derivaciones de
tuberías y ensambladuras por cambios de dirección.
h) Las tuberías deben estas colocadas a una profundidad tal que el espesor del material de recubrimiento sea al
menos 1 cm
i) El material del calafateado de los canales no debe tener acción química sobre el material de la tubería.
j) Si el calafateado de los canales es realizado con yeso las tuberías de acero deberá ser revestidas con un material
inerte antes de sus colocación.
k) Los tubos en cobre endurecido y recocido o intermedio, empotrados en el hormigón armado, deben estar
revestidos de una materia impermeable e inalterable que garantice una protección eléctrica y químico continua,
esto se aplica también a los tubos de cobre colocados bajo forro de acero (encamisado)
l) Los tubos empotrados en los pisos deben estar protegidas en su punto de emergencia.
2.2.3. Tuberías enterradas
2.2.3.1. Cercanía con cables eléctricos o telefónicos
Se seguirá las indicaciones dadas en la figura siguiente:
h > 5 cm
Cable eléctrico ó
telefónico
Mayor a 0.20 m
Conducto
de gas
Si la separación es
menor a 0,20 m se
encamisara la tuberia
de gas.

Anexo 5
14 de 72
El material del encamisado ó funda aislante podrá ser de: PVC, amianto-cemento, hormigón , etc.
En caso de cruce si la distancia es menor a 20 cm se encamisará con una longitud de 40 cm la tubería de gas en el
cruce.
2.2.3.2. Cercanía a cañerías de agua
2.3. Tuberías colectivas de edificios multifamiliares (aguas arriba del medidor)
2.3.1. Tuberías dirección aguas arriba del medidor
Conexión de los edificios a la red de distribución.
- La figura representa los principales esquemas de alimentación en gas de los edificios en función de la presión en la
red de distribución pública.
tubería de gas
separación
mayor a 0.20 m
d = distancia entre las
los bordes exteriores
de las tuberías, en el
cruce mayor a 5 cm
canalización de agua
d

Anexo 5
15 de 72
• Acometida de edificio.
‚ Organo de corte general con cierre rápido (cuarto de vuelta).
ƒ Organo de corte general con cierre rápido y mando manual (válvula pulsador)
„ Junta aislante eventual (no existe con una acometida en polietileno)
… Reductor-regulador colectivo exterior al edificio.
† Conducto de edificio
‡ Organo de corte de conducto ascendente.
ˆ Conducto ascendente.
‰ Acometida particular y su órgano de corte.
Š Reductor-regulador individual
• Medidor
‚ Válvula suplementaria si d>20m.
ƒ Local técnico.
„ Vaina de edificio para medidor de gas.
ALIMENTACIÓN DE GAS DE LOS INMUEBLES
a) Alimentación a partir de una red de distribución pública de media presión

Anexo 5
16 de 72
- En este tipo de alimentación la regulación se realiza ya sea mediante un regulador colectivo exterior al edificio
(acometidas B y C) o mediante reguladores individuales (acometida D).
- En el caso de acometida B, los medidores en local técnico gas sólo pueden ser alimentados por un reductor-
regulador colectivo exterior al edificio.
b) Características de los elementos constitutivos de las diversas redes de alimentación en gas de los
edificios.
1 Acometida de edificio: remitirse a las reglas de colocación del distribuidor.
2 Órgano de corte general: la elección del tipo es competencia del distribuidor. Debe estar señalado correctamente,
provisto de una placa de identificación indeleble, maniobrable en permanencia a partir del nivel del suelo en el
exterior del edificio. Si está colocado en una tubería de polietileno, debe estar inmovilizado con el fin de permitir
maniobrarlo sin generar tensión sobre el tubo.
- Emplazamiento bajo suelo:
El emplazamiento en la alcantarilla está prohibido, no colocar este órgano de corte bajo calzada; las dificultades
encontradas para colocar el órgano de corte serán resueltas de acuerdo con el distribuidor.
- Emplazamiento en elevación:

Anexo 5
17 de 72
6) Conducto de edificio colectivo
Puede estar fuera o en el edificio: enterrado o fuera del suelo. Tiene un recorrido simple que sólo comprende
cambios de dirección impuestos por los lugares.
El conducto interior de edificio no realizado en tubo de acero, es colocado en una vaina o protegido por un
dispositivo mecánico que permite la aireación. Debe instalarse en locales ó pasos que pertenezcan a las partes
comunes ventiladas o aereadas. Cuando no existen tales locales, el conducto sólo puede cruzar un local cualquiera
siempre que esté:
- En elevación bajo forro continuo estanco, desembocando en un extremo por lo menos en espacios ventilados o
aireados;
- En incorporación bajo forro de protección mecánica y ventilado .
7) Organo de corte de un conducto ascendente.
Le incumbe al distribuidor elegir el tipo. Cada conducto ascendente debe estar provisto de un órgano de corte; sin
embargo, si el conducto de edificio sólo alimenta un único conducto ascendente, el dispositivo de corte del
conducto ascendente es superfluo.
Estos órganos de corte están colocados en el origen de los conductos en emplazamientos de fácil acceso.
8) Conducto ascendente
Se colocará ya sea:
- en una vaina mixta gas-electricidad especialmente estudiada,
- en una vaina reservada a la instalaciones de gas con o sin medidor,
- en los edificios existentes, los conductos ascendentes pueden ser instalados sin vaina siempre y cuando estén
realizados en tubos de acero.
Las vainas son accesibles a partir:
- De los espacios libres colectivos ventilados (caja de escalera, descansillo, vestíbulo, etc),
- De los locales técnicos superpuestos de servicio común, siempre y cuando estos locales no sirvan como
depósitos para recipientes de combustibles (hidrocarburos licuificados y otros combustibles), y estén ventilados y
accesibles para el personal de la empresa distribuidora mediante una escalera y descanso.
9) Acometida particular sobre conducto de edificio, conducto ascendente y su órgano de corte.
a) Acometida particular
La montura de servicio particular sobre un conducto de edificio ó un conducto ascendente, debe estar colocada
lo más cerca posible del departamento a abastecer. Esta prohibido colocar una tubería de acometida
particular, incluso empotrada, en locales privados diferentes a aquellos abastecidos por dicha acometida.
b) Entrada y salida del medidor
La tubería de entrada y salida del medidor debe estar colocada de manera que permita la colocación y
extracción del medidor sin deterioración de las tuberías, del medidor y de las paredes vecinas.
c) Órgano de corte
Toda acometida particular está provista de un órgano de corte situado antes del punto de entrada de la tubería
en el local abastecido. Este órgano de corte debe estar accesible en permanencia y ser fácilmente
maniobrable. Debe estar colocado en el mismo piso que el departamento abastecido o en el interpiso inferior o
superior. La distancia hacia el suelo del órgano de corte cuando está en elevación, debe estar comprendida
entre 0,4 m. y 2,1 m, el órgano de corte debe estar provisto de un medio de marcado (letras, placa de
señalización, etc.)
12) Válvula suplementaria
En el caso de las instalaciones individuales una válvula suplementaria se instala en el punto accesible más cercado
de la penetración en el edificio cuando la distancia entre el órgano de corte general 2 y el edificio es superior a 20
metros.
13) Local técnico gas
Cuando los medidores están agrupados en un local técnico gas, la nodriza que los alimenta debe esta colocada en
el interior de este local.
2.4. Tuberías de las instalaciones interiores

Anexo 5
18 de 72
a) Esta expresión designa el conjunto de las tuberías que permiten llevar el gas hasta los aparatos de utilización
desde el medidor que sirve para la facturación. Por lo tanto, una parte de la instalación interior puede encontrarse a
pesar de su nombre, fuera de los edificios de habitación por ejemplo en un jardín; pero siempre dentro la propiedad
privada.
b) La tubería de salida del medidor comprende eventualmente en la salida de éste una válvula de ensayo de pequeño
diámetro cuya salida es obturada por un tapón desmontable.
c) Los diámetros se definen mediante cálculo, y en todos los casos, aguas abajo del medidor hasta la derivación al
primer aparato, deben ser por los menos iguales al calibre 20 ( ¾ en tubería de acero).
d) En el caso de instalaciones colectivas el diámetro interior máximo admitido es de 108 mm ( 4")
2.4.1. Alimentación de los aparatos
a) La válvula de mando del aparato (VMA). debe ser instalada de tal manera que sea accesible en todo momento y
estar ubicada a una distancia horizontal no mayor a 0.80 m con respecto al aparato, y la distancia vertical debe
estar comprendida entre 0.05 y 1,70 m con respecto al piso del local donde está instalado el aparato a gas.
b) Será de igual diámetro que la tubería sobre la que se encuentran instaladas.
c) La válvula de mando no es obligatoria cuando el aparato conectado en una tubería rígida está provisto de una
válvula que controla la entrada de gas y si está prevista la obturación de la tubería mediante un tapón roscado en
caso de extracción futura del aparato.
c) Los aparatos de utilización alimentados por una tubería rígida de conexión deben estar inmovilizados.
La inmovilización de estos aparatos puede ser realizada por los siguientes medios:
- sellado ó atornillado,
- ventosa ó tapones adherentes,
- debido al peso propio del aparato.
d) La conexión a los aparatos que no están fijados ( cocinas, etc.) será realizada por medio de un flexible de uso
especifico para gas y contar con certificación nacional ó internacional para su utilización.
2.4.2. Instalación de tuberías de gas dirección hacia abajo de medidores ubicados en local
técnico
2.4.2.1 Disposiciones generales

Anexo 5
19 de 72
1 Cuando los medidores son agrupados en un local técnico, las tuberías situadas entre este local y los diferentes
departamentos deben formar una capa única y vertical para cada conjunto de locales superpuestos a abastecer.
2 Los conductos deben ser rectilíneos desde el nivel del local técnico hasta la llegada al piso a abastecer.
3 Sin embargo, cuando esto sea necesario, la partida de esta capa, a la salida del local técnico, podrá no ser vertical.
4 Un órgano de corte debe instalarse en el conducto dirección hacia abajo del medidor en el interior de cada
departamento no lejos de su penetración en el departamento. Las ensambladuras mediante soldadura blanda (Sn-
Pb) están prohibidas en dirección aguas de ésta válvula.
2.4.2.2. Condiciones de instalación
Los conductos dirección hacia abajo del medidor sólo pueden ser establecidos en una de las siguientes condiciones:
a) Incorporados en un muro.
Ninguna ensambladura mecánica es admitido, incluso colocado en un Gabinete inspeccionable (véase apartado 1.1.3).
Sin embargo, esta disposición no concierne la conexión terminal situado en el punto donde el tubo penetra en el
alojamiento;
b) Agrupados en una vaina común
1 Local técnico para los medidores.
2 Vaina para conductos dirección hacia abajo del medidor

Anexo 5
20 de 72
Debe tener dimensiones tales que permitan la ejecución de las reparaciones eventuales de los conductos. Espesor
mínimo de la pared de fijación del conducto: 11cm. (materiales huecos) o 5 cm. (materiales llenos). Inspeccionable
únicamente a partir de las partes comunes o de los locales ventilados o aireados o aireados diferentes. La vaina
puede esta o no exclusivamente reservada a la cañerías de gas distribuido.
3 Comunicación por orificio o vaina de 100 cm2 por lo menos con el local técnico de los medidores, o con un local o
una parte común ventilada o aireada (en el caso de un gas más pesado que el aire, la toma de aire debe
efectuarse, ya sea en el local técnico de los medidores, o directamente del exterior o de un espacio ventilado y
situado por encima del nivel del suelo exterior).
4 Comunicación con el exterior mediante una abertura de por lo menos 150 cm2
protegida contra la introducción de la
lluvia.
c) Contenidos por separado en forros paralelos

Anexo 5
21 de 72
1 Forro que no debe servir para la ventilación alta del local técnico
2 Oobturación entre la parte inferior del vacío entre el conducto y forro.
2.4. Protección anticorrosiva de las tuberías de acero y Cobre
Conducto
ascendente
Linterna de protección de los
forros colectivo ó individual
colocada por encima del techo
si el extremo del forro
desemboca hacia el exterior
Local Técnico
para medidores

Anexo 5
22 de 72

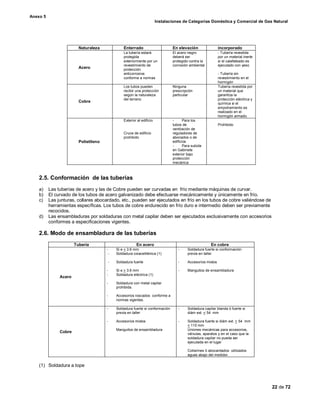

Naturaleza Enterrado En elevación incorporado
Acero
La tubería estará
protegida
exteriormente por un
revestimiento de
protección
anticorrosiva
conforme a normas
El acero negro
deberá ser
protegido contra la
corrosión ambiental
- Tubería revestida
por un material inerte
si el calafateado es
ejecutado con yeso
- Tubería sin
revestimiento en el
hormigón
Cobre
Los tubos pueden
recibir una protección
según la naturaleza
del terreno
Ninguna
prescripción
particular
Tubería revestida por
un material que
garantiza la
protección eléctrica y
química si el
empotramiento es
realizado en el
hormigón armado.
Polietileno
Exterior al edificio
Cruce de edificio
prohibido
- Para los
tubos de
ventilación de
reguladores de
abonados o de
edificios
- Para subida
en Gabinete
exterior bajo
protección
mecánica
Prohibido
2.5. Conformación de las tuberías
a) Las tuberías de acero y las de Cobre pueden ser curvadas en frío mediante máquinas de curvar.
b) El curvado de los tubos de acero galvanizado debe efectuarse mecánicamente y únicamente en frío.
c) Las junturas, collares abocardado, etc., pueden ser ejecutados en frío en los tubos de cobre valiéndose de
herramientas específicas. Los tubos de cobre endurecido en frío duro e intermedio deben ser previamente
recocidos.
d) Las ensambladuras por soldaduras con metal capilar deben ser ejecutados exclusivamente con accesorios
conformes a especificaciones vigentes.
2.6. Modo de ensambladura de las tuberías
Tubería En acero En cobre
Acero
- Si e < 3.6 mm
- Soldadura oxiacetilénica (1)
- Soldadura fuerte
- Si e > 3.6 mm
- Soldadura eléctrica (1)
- Soldadura con metal capilar
prohibida.
- Accesorios roscados conforme a
normas vigentes.
- Soldadura fuerte si conformación
previa en taller
- Accesorios mixtos
- Manguitos de ensambladura
Cobre
- Soldadura fuerte si conformación
previa en taller
- Accesorios mixtos
Manguitos de ensambladura
- Soldadura capilar blanda ó fuerte si
diám ext. < 54 mm
- Soldadura fuerte si diám ext. > 54 mm
< 110 mm
Uniones mecánicas para accesorios,
válvulas, aparatos y en el caso que la
soldadura capilar no pueda ser
ejecutada en el lugar
Collarines ó abocardados utilizados
aguas abajo del medidor.
(1) Soldadura a tope

Anexo 5
23 de 72
(2) Rosca BSP (Whitword).
(3) Un accesorio mixto está destinado a reunir dos elementos de tubería de materiales diferentes.
La ensambladura de cada tubería con el extremo del accesorio mixto correspondiente debe realizarse por uno de
los medios admitidos en el presente cuadro.
2.7. Te para futuras ampliaciones.
Se permitirá instalar en el recorrido de la cañería un solo accesorio taponado destinado para la ampliación futura de la
instalación, cumpliendo los siguientes requisitos:
a) Se deberá consignar en el plano del proyecto de instalación, indicando el futuro consumo de la ampliación.
b) El accesorio deberá obligatoriamente estar a la vista e instalado en un espacio semicubierto o descubierto.
c) El accesorio deberá constar en el plano conforme a obra en su exacta ubicación.
2.8. Encamisados.
En todos los casos el diámetro del caño camisa será como mínimo dos rangos superior al del caño encamisado,
contará siempre con pendiente hacia uno de sus extremos y en ambos será ventilado hacia el exterior.
Esta ventilación se ejecutará mediante un conducto no degradable a la intemperie, cuyo diámetro será la mitad del de la
cañería encamisada; dicho conducto o venteo rematará en zona segura alejado de aberturas (ventanas, ventiletes, etc.)
Los caños camisa será de PVC, PRFV o polietileno de un espesor mínimo de pared de 2,3 mm, u otro material que
asegure similar protección.
La fijación del caño camisa deberá cumplir con las mismas separaciones máximas establecidas para la fijación en el
punto 2.2.1.3. c), tomando en cuenta el diámetro de la cañería de conducción contenida.
2.9. Diseño dimensional de la cañería.
A los efectos del Diseño dimensional de instalaciones internas, se considerarán como diámetros nominales estándar los
consignados a continuación:
Designaci
ón
comercial
(pulg.)
Acero ó
cobre
(mm)
½ 14
¾ 20
1 25
1 ¼ 32
1 ½ 40
2 50

Anexo 5
24 de 72
Los tramos de la instalación se dimensionarán teniendo en cuenta que el diámetro mínimo de la cañería a instalar es
función de:
2.9.1. Caudal máximo de simultaneidad de gas a consumir:
a) Dirección aguas abajo del medidor de abonado (vivienda unifamiliar ó departamento).
El caudal de utilización simultanea en instalaciones aguas abajo del medidor (consumo domésticos) se determinará
por la ecuación.
Qs = caudal de uso simultaneo de gas expresado en kW.
A y B = potencia máxima nominales de los dos aparatos de mayor potencia
C,D, …N = potencias nominales del resto de los aparatos a instalar.
b) Dirección aguas arriba del medidor y después del regulador colectivo (parte colectiva de las instalaciones
en edificios multifamiliares).
Caudal total de uso simultaneo de edificio colectivo (multifamiliar)
Tipos de confort standares de uso de aparatos a gas :
Confort I = cocina + calentador de agua
Confort II = cocina + calentador de Baño + de lavavajillas, ó máquinas de lavar ó cocinillas.
Confort III = confort II + calefacción
Qs = caudal de uso simultaneo de gas expresado en kW.
A = 5 m
3
/h si la acometida alimenta más de un calentador de baño de 22.4 ó 26.6 kW
2 m
3
/h en los otros casos.
n1 = número de cocinas
n1 = número de calentadores de baño.
n1 = número de lavavajillas, ó máquinas de lavar ó cocinillas.
n1 = número de calentadores de baño 14 kW
n1 = número de calentadores de baño de 22.4 ó 26.6 kW
QC = caudal de calefación expresado en kW.
NT = número total de abonados.
s = superficie promedio de apartamento
2.9.2. Longitud equivalente entre la llave de paso considerada y el medidor:
Es la suma de la longitud lineal del trayecto a recorrer por el fluido, más la longitud equivalente de cada uno de los
accesorios instalados en el mismo trayecto. Para efectos de cálculo y considerar las perdidas de carga en los
accesorios se adoptara:
2
..... NDC
BAQs
+++
++=
))25.15.0((48.0 736.0
54321 nnnnnAQS +++++=
100
9.0
s
NQ tC =
CST QQQ +=
RE LL 2.1=

Anexo 5
25 de 72
2.9.3 Pérdida de carga admitida
a) Dirección aguas abajo del medidor de abonado (vivienda unifamiliar ó departamento).
Desde el medidor de abonado y el aparato más alejado la pérdida de carga no deberá superar 1.0 mbar .
b) Dirección aguas arriba del medidor y después del regulador colectivo (parte colectiva de las instalaciones
en edificios multifamiliares).
Desde el regulador colectivo hasta el medidor más alejado la perdida de carga no deberá superar 3.8 mbar
2.9.4 Cálculo de la pérdida de carga
Para la verificación de la caída de presión de un tramo se utilizará la fórmula de de Renouard para bajas presiones.
82.4
82.1
21 20023
D
Q
Lspp =-
Donde:
p1 – p2 : Caída de presión del tramo en mbar
Q : Caudal de gas que circula por el tramo 1 –2 en metros cúbicos por hora (m
3
/h).
s : Densidad relativa corregida del gas 0.6 para el gas natural
L : Longitud equivalente, en metros (m).
D : Diámetro nominal estándar de la tubería en milímetros (mm).
Los diferentes tramos de cañería se podrán dimensionar optando por la fórmula precedente o haciendo uso de la fichas
de determinación de los diámetros de tuberías aguas abajo del medidor .
a) Ficha de cálculo de tuberías dirección aguas abajo del medidor de abonado (vivienda unifamiliar ó
departamento).

Anexo 5
26 de 72
b) Abaco de cálculo de tuberías dirección aguas abajo del medidor de abonado (vivienda unifamiliar ó
departamento).
DESIGNACIÓN DEL INMUEBLE
ESQUEMA USUARIO:
INSTALACION DE GAS DESPUES DEL MEDIDOR DIRECCIÓN:
TELEFONO:
1° 2°
0
0
0
0
0
0
0
0
0
0
0
0
TUBERIAPRINCIPALTUBERIASECUNDARIA
(*) CALIBRE MÍNIMO A LASALIDA DEL MEDIDOR: 20 mm. (3/4")
DIAMETRO
EXTERIOR
NATURALEZA
DELMATERIAL
APARATO A
ALIMENTAR
APARATO DE
MAYOR POTENCIA
SEMISUMA
DELOS
RESTANTES
TOTAL
(Kw)
TRAZADO
LONGITUD
REAL
(m)
TRAMO
LONGITUDDE TUBERIA
A TOMARENCONSIDERACIÓN
(punto de origen enel medidor)
TRAMO DEL CUAL
SEDETERMINA EL DIÁMETRO
CAUDAL EN EL TRAMO
(kW)
TUBERIA
ELEGIDA
NATURALEZADEL GAS:
EN VAINA 0,5 mbar
ENLOCAL TÉCNICO 1 mbar
ENCRUJIA
ENLOCAL PRIVADO
0,5 mbar
EMPLAZAMIENTO DEL
MEDIDOR
PÉRDIDADE CARGAADMITIDA
DESPUESDEL MEDIDOR
ENVIVIENDA 1 mbar
GASNATURAL
COLECTIVO
UNIFAMILIAR
TIPO
DE
INMUEBLE
MARCARLACASILLA CORRESPONDIENTE
MEMORIADECALCULO

Anexo 5
27 de 72
c) Ficha de cálculo de tuberías dirección aguas arriba del medidor y después del regulador colectivo (parte
colectiva de las instalaciones en edificios multifamiliares).

Anexo 5
28 de 72
HOJA F1
DESIGNACION DEL ASUNTO
Asunto nº ............................................................ Lugar .............................................................................
Designación ................................................................................................................................................
CLASIFICACION
Tipo de Instalación Grafico
Acometida colectiva MPB A2
Acometida colectiva MPB/BP A3
Acometida individual MPB A5
Para acometida MPB/BP longitud de tuberia antes del puesto de regulación
Tipo de gas Esquema de acometida
marcas de tramos
DATOS RESULTADOS
4A ACOMETIDA COLECTIVA
Cantidad de niveles del inmueble............ N : ...................
Cantidad de abonados por nivel.............. n : ...................
Tipo de confort(1,2,3)............................ nº : ...................
Para el confort 3, si el promedio de los apartamentos tiene una
superficie diferente a 100 m2
Supeficie de un nivel ............................................sn
Cantidad promedio de apartamento por nivel ..........ñ
Superficie promedio de un apartamento ................s = sn
ñ
Longitud de canalización hasta el pie de CM (en m)
L...........................................
MPB / BP longitud de canalización antes regulación
LR.........................................
Acometida horizontal L* : .........................
Longitud de la acometida Q : ........................
Caudal en m3/h (n)
Acometida con conducto ascendente exterior
Longitud de canalización hasta el pie de CM L = .........................
Longitud de canalización en terraza t = .........................
Altura H = ........................
(2) L = .........................
Para una CM en MPB L* = L + H + t L* : .........................
Caudal en m3/h (n) Q : ........................
(2) CM = Conducto Ascendente
DETERMINACIÓN DE LOS CALIBRES DE ACOMETIDA
HOJA DE CALCULO
4B ACOMETIDA INDIVIDUAL
1
2
4 5
3

Anexo 5
29 de 72
d) Abacode cálculo de tuberías dirección aguas arriba del medidor y después del regulador colectivo (parte
colectiva de las instalaciones en edificios multifamiliares).

Anexo 5
30 de 72
Asimismo podrán utilizarse otros modelos matemáticos que verifiquen condiciones equivalentes a las enunciadas
precedentemente y que además cuenten con la conformidad de la Superintendencia de Hidrocarburos.
2.10. Materiales.
2.10.1. Tuberias de acero y cobre
El sistema de tuberías de acero debe responder a las siguientes normas: ASTM A -120-84, ASTM A-53, NAG 150,
NAG 151; Las tuberías de cobre: ASTM B42
'Otros sistemas podrán ser admitidos siempre que ellos respondan a una normalización específica para cada material la
que debe incluir el método de conexionado y las condiciones de ejecución, teniendo además que contar con la
conformidad de la Superintendencia de Hidrocarburos
En todos los casos, los sistemas de cañerías deberán contar con la certificación previa de modelo otorgada por las
acreditadoras autorizadas tanto locales como internacionales.
2.10.2. Elementos sellantes para uniones roscadas
a) Las pastas de juntas y el material de las juntas deben ser insensibles a la acción del gas natural.
b) Las juntas de fibra y de cuero están prohibidas.
c) Los elementos sellantes admitidos son: Teflón, pastas sellantes aprobadas: Anaeróbicas, no fraguantes,
Fraguantes.
Nota: en zonas sísmicas deberán utilizarse trabas anaeróbicas y/o pastas aprobadas no fraguantes.
2.11. Prueba de estanquidad ó de hermeticidad y obstrucción.
a) Hermeticidad, se realizará en toda instalación nueva, modificada, reparada, ó que deba ser rehabilitada por
cualquier otro motivo.
La prueba será realizada con aire, presurizando la instalación a 50 mbar, durante un tiempo de 10 minutos,
resultando satisfactorio su resultado cuando no se verifique una disminución de la presión en el período indicado.
El instrumento de medición utilizado será: manómetro de columna de agua, estando prohibida la utilización del
manómetro de accionamiento mecánico.
Queda prohibido efectuar cualquier clase de pruebas con líquidos, oxígeno o GLP en las cañerías
vinculadas a la red.
b) Obstrucción, terminada la prueba de presión se sacarán sucesivamente los tapones y se abrirán las válvulas de
los quemadores (robinetes) de cada uno de los aparatos, comprobándose, por la falta de salida de aire, las
obstrucciones que pudiera haber.
3. Sistema de regulación - medición.
3.1. Aplicación.
El presente capítulo contiene las exigencias mínimas que deberán considerarse en el diseño y construcción de los
sistemas de regulación y medición, ya sean individuales, colectivos o especiales.
3.2. Reguladores de presión
Cumplirán con la norma NAG-135, norma Argentina de Condiciones Mínimas Aplicable a Reguladores de Presión
Domiciliarios.
3.2.1. Ubicación

Anexo 5
31 de 72
a) Los reguladores de presión deben ser colocados en recintos ventilados o aireados, al abrigo de las causas de
deterioración o de mal funcionamiento (choques, vibraciones, atmósfera corrosiva, temperatura demasiado baja o
demasiada elevada, humedad).
b) Los reguladores deben estar ubicados en lugares accesibles y según la tabla siguiente:
Designación Ubicación
Reductor regulador colectivo de
edificio
- Los reguladores colectivos comunes a varios usuarios
están colocados en el exterior de los edificios.
·ya sea en un recinto exterior al edificio (un recinto
ubicado en terraza o considerando como exterior)
·ó en una caja o en un nicho específico para el uso
del gas, en la fachada del edificio y comunicado
únicamente con el exterior.
Reductor de presión individual
- En la misma ubicación que el medidor si está fijado en la
tubería de llegada de éste,
- En caso de no poder ser fijado en esta tubería será
colocado en el local del medidor o en su defecto:
·en un local particular conforme a las condiciones
impuestas para los medidores.
·ó en un recinto exterior al edificio abastecido.
3.2.2. Montaje y equipo
a) Los aparatos deben estar montados en la posición necesaria para su buen funcionamiento.
b) Los reguladores deben estar precedidos de un órgano de corte que permita interrumpir su alimentación.
c) Tubería de ventilación en caso de que el regulador posea ventilación, debe estar conectada a un tubo de
respiradero individual o colectivo salvo si el regulador está colocado en un Gabinete-abrigo exterior al edificio o en
una funda de edificio; nótese que algunos reguladores no poseen tubería de respiradero.
El tubo de respiradero debe ser rígido (metal, PVC, polietileno, etc.). Está conectado a la tubería de respiradero del
aparato mediante un tubo que puede ser flexible.
Su extremo debe estar protegido contra la entrada del polvo, insectos, etc.
· Salida del tubo, 3 soluciones.
· Diámetro de los tubos colectores de respiradero.
Número de reguladores
individuales conectados
Diámetro interior mínimo de
la tubería de respiración
Uno 10 mm

Anexo 5
32 de 72
2, 3, 4 ó 5
más de 5
15 mm
20 mm
3.3. Los Medidores
3.3.1 Ubicación
a) Los medidores deben estar colocados en locales o emplazamientos ventilados o aireados, iluminados, al abrigo de
las causas de deterioración o de mal funcionamiento (choques, vibraciones, atmósfera corrosiva, temperatura
demasiado baja o demasiado elevada, humedad).
b) Jamás deben esta ubicados al nivel del suelo.
c) Los medidores secos de paredes deformables ( por ejemplo los G2,5, G4, G6) deben estar suspendidos:
- Ya sea mediante su pata de fijación,
- O por tuberías a las cuales está conectados, si han sido concebidas para servir de soporte.
d) En el caso de medidores provistos de dispositivos de purga o de engrase, debe acondicionarse un acceso fácil a
estos dispositivos.
e) Un medidor debe ser fijado de tal manera que el medio del cuadrante esté a menos de 2,20 m. del suelo.
f) La entrada del medidor está siempre precedida por un órgano de corte constituido en principio por una válvula
llamada “de medidor”.
Sin embargo, esta válvula es:
- Confundida con el órgano de corte de la acometida particular
1
cuando esté está a proximidad inmediata del
medidor:
- Integrado al regulador cuando éste está conectado en la entrada del medidor y posee un disparador de
seguridad integrado.
3.3.1.1. Instalación en un local privado
a) El medidor debe estar colocado lo más cerca posible del punto de penetración de la acometida particular en el
local.
b) Ubicaciones prohibidas: en un W. C, bajo un fregadero, en la sala de baño, sin embargo, estos emplazamientos
pueden ser excepcionalmente adoptados, con el acuerdo del Distribuidor.
3.3.1.2. Instalación en un Gabinete exterior ó recinto al edificio
a) El medidor sólo puede ser colocado si el Gabinete ó recinto:
- Ofrece dimensiones que permitan la conexión del medidor a la tuberías así como las operaciones de control y
mantenimiento,
- Garantiza la protección contra las intemperies.
b) Puede ser alojado: en la fachada, en un muro de cierre, colocado en un zócalo, fijado como aplique.
c) las caras del Gabinete quedarán alejadas como mínimo 0,50m de toda abertura permanente de ventilación,
remates de aparatos o fuegos abiertos, debiendo extenderse esa distancia a 1 m cuando éstos se ubiquen por
encima del gabinete y en coincidencia con éste.
d) las caras del Gabinete se distanciarán un mínimo de 0,30m de instalaciones eléctricas no antiexplosivas.
3.3.1.3. Instalación en una funda de edificio para medidores de gas (fig.)
Las fundas deben estar conformes a las prescripciones relativas a la protección contra incendio de los edificios de
habitación .
3.3.1.3.1. Disposiciones de construcción
La funda debe ser tanto como sea posible, rectilínea y de sección uniforme a todo lo alto del edificio.
1
Este es el caso especialmente de los medidores en funda o en un local técnico.

Anexo 5
33 de 72
1) Las paredes de separación de los locales habitados deben ser ejecutados en materiales resistentes (ej.: piedra,
ladrillo, adoquín, hormigón) mamposteados y, en el caso de los elementos huecos, revestidos en sus superficies
interiores. Espesor mínimo de la pared de fijación del medidor y del conducto: 11 cm. Para materiales huecos, 5 cm
para materiales llenos. la funda es obligatoriamente recortada a nivel del piso del sótano.
2) Condiciones de empleo
- Las paredes de separación con otras fundas (agua, electricidad, teléfono, etc.) son realizadas de la misma
manera que en a).
- Las fundas deben poder ser inspeccionadas a partir de las partes comunes de los edificios. Las puertas de
inspección deben estar provistas de un dispositivo de bloqueo maniobrable valiéndose de un llave móvil.
- Las fundas pueden ser exclusivamente reservadas a las instalaciones de gas abastecidas por red de cañerías
(las fundas mixtas gas y electricidad son recortadas por un tabique ejecutados en materiales resistentes (ej.:
piedra, ladrillo, adoquín, hormigón) de profundidad por lo menos igual a 0,3 m, que separa la parte eléctrica de la
parte gas).
- Esta prohibido utilizar la funda como depósito de contenedores de combustibles sólidos, líquidos y de recipientes
de hidrocarburos licuados, ni instalar tuberías que transporten hidrocarburos líquidos.
- Cuando una funda sirve también para el uso de otras cañerías, debe ser ventilada en la parte reservada a las
cañerías de gas.
- Cuando una funda está exclusivamente reservada a las instalaciones de gas y es cruzada por una cañería
extraña, esta cañería no debe comprender ni accesorio ni junta desmontable y debe estar colocada bajo forro de
acero, si dicha cañería no es de acero incluido los tubos de acero de espesor menor a 2 mm, los puntos de
penetración de esta cañería en la funda deben ser obturados por un material inerte.
3) Acondicionamientos: las fundas deben ser ventiladas, en su parte inferior debe garantizarse una entrada de
aire:
- ya sea por un juego de 5mm. bajo la parte inferior de la puerta situada en el nivel más bajo, ésta disposición
conviene cuando esta puerta está situada en una parte común ventilada o aireada.
- Ya sea por un orificio o una funda de ventilación de una sección mínima de 100 cm
2
, tomando el aire en un local
o en una parte común ventilada ó aireada ó en el exterior del edificio.
- En caso que la ventilación no pueda ser garantizada en las condiciones anteriores, cada compartimento de la
funda recortada debe comprender una entrada y una salida de aire particulares (orificios que den hacia el
exterior, ya se directamente ó por intermedio de un conducto colectivo con salida individual, etc.)
4) En cada cruce del suelo, se debe acondicionar un paso de aire libre de por lo menos 100 cm
2
. Cuando este paso
tiene una sección superior a 400 cm
2
, debe estar protegido mediante una rejilla móvil, capaz de soportar a un
hombre.
5) En la parte superior de la funda, se debe acondicionar una evacuación de aire libre de por lo menos 150 cm
2
y
protegerla contra la introducción de la lluvia
6) Deben fijarse placas de señalización sobre o a proximidad de los órganos de corte colocados antes del medidor
que permita la identificación de la instalación abastecida.
7) Dimensiones: Las dimensiones de las fundas están en función del número y de la disposición de las acometidas,
reguladores y medidores en cada piso. El distribuidor indica las características dimensionales de esta fundas. (
ejemplo: para instalar medidores G4 y G6 la funda deberá ser de 0.30 x 0.60 m)

Anexo 5
34 de 72
3.3.1.4. Instalación en un local técnico para medidores de gas
Este tipo de instalación sólo es autorizado:
- En los edificios nuevos cuya altura desde el piso del ultimo nivel al suelo no es mayor de 8 metros y que
comprende por lo menos 10 alojamientos por caja de escalera.
- En los edificios existentes de 4 niveles como máximo y que comprenden como máximo 10 alojamientos por caja de
escalera;
Disposiciones de construcción
1) Paredes de local en material resistente, mamposteados, y el caso de elementos huecos estos deben ser revestidos
sobre sus caras en el local.
2) Puerta sin ventana, que se abra hacia el exterior debe comunicar a un local común o al aire libre. Mantenida
cerrada por un dispositivo maniobrable: desde el interior, por medio de una manija permanente, del exterior,
mediante una llave móvil idéntica a las válvulas de las acometidas particulares
3) Iluminación eléctrica obligatoria, con los cables envainados en tubos de acero cajas, e iluminaciones estancas, se
situará el interruptor en el exterior.
Condiciones de empleo y acondicionamientos
4) Local exclusivamente reservado para las instalaciones de gas abastecidas mediante redes de cañerías. En
particular: está prohibido el almacenamiento de combustibles sólidos la instalación o el depósito de contenedores
de combustibles sólidos o líquidos, así como de recipientes de hidrocarburos líquidos.
5) Ningún equipo eléctrico, ninguna cañería que sirva para otro combustible debe instalarse en el local. Cuando no se
puede evitar cruzar el local mediante una cañería extraña, ésta no debe comprender ni accesorios ni juntas
desmontables y debe estar colocada bajo forro de acero, incluido los tubos de acero de espesor menor a 2 mm,
los puntos de penetración de esta cañería en la funda deben ser obturados por un material inerte
6) Entrada de aire, debe ser garantizada en la parte baja: ya sea por abertura por lo menos de 200 cm
2
hacia el
exterior del edificio ó por intermedio de un conducto que permita el flujo de aire, de por lo menos 200 cm2
que tome
el aire del exterior.
7) Salida del aire viciado en la parte alta garantizada: ya sea por una abertura de por lo menos 200 cm
2
hacia el
exterior del edificio. ó por intermedio de un conducto de ventilación alto de por lo menos 150 cm
2
. La funda que
contiene las tuberías de partida puede cumplir las funciones de conducto de ventilación si está acondicionada para
tal efecto.
Señalizaciones
8) La señalización en las válvulas de corte debe ser clara y precisa, permitiendo la identificación de cada instalación e
indicar en particular: el número de piso y la situación con relación a la escalera del local abastecido
9) Inscripción indeleble en el exterior de la puerta.
10) Inscripción indeleble en el interior del local, con una ubicación a la vista y bien iluminado.
MANIOBRA DE LAS VÁLVULAS
ATENCIÓN
1. Verifique que la válvula que desea maniobrar es la suya.
2. Sólo ábrala después de verificar que todas las válvulas de gas
situadas en su apartamento estén cerradas.
3. Si ha cerrado, por error, otra válvula, no vuelva a abrirla Ud. Mismo
sino llame al interesado con el fin de que él se asegure que todas
las válvulas de gas de su departamento estén cerradas y proceda
personalmente a la reabertura.
11) Dimensiones: las dimensiones del local dependen del número de medidores que debe recibir.
12) Frente a cada medidor deberá quedar un espacio libre de 1m.

Anexo 5
35 de 72
Esquema de armado.
4. Instalación de aparatos a gas.
4.1. Aprobación.
Todo artefacto a gas que se instale, deberá contar con la correspondiente aprobación del E.R.G. de acuerdo a las
normas que para cada tipo de artefacto se dicten, salvo aquellos que requieren habilitación “in situ”.
4.2. Habilitación in situ.
Solamente se procederá a habilitar “in situ” aquellos artefactos (nuevos ó usados) que no se fabriquen en serie, los
artefactos importados directamente por el usuario, los artefactos convertidos (nuevos o usados) ya sea por cambio de
combustible o del tipo de gas a utilizar y para aquellos que aun no se hayan elaborado normas de aprobación, tanto en
el sector doméstico y comercial.
4.3. Identificación.
El artefacto aprobado, una vez instalado, permitirá visualizar la chapa de identificación que obligatoriamente debe estar
soldada o remachada en el artefacto y que contenga todas sus características de fabricación (modelo, serie, matrícula,
tipo de gas que utiliza, consumo, presión de consumo, etc).
4.4. Características del local de instalación de aparatos.
Deberá ejecutarse en conformidad con los siguientes requisitos:
a) Que no presenten ningún peligro a personas ó a la propiedad.
b) Que no estén expuestos a corrientes de aire
c) Que cualquier local donde se encuentra instalado uno o más aparatos a gas, debe cumpla con las siguientes
características:

Anexo 5
36 de 72

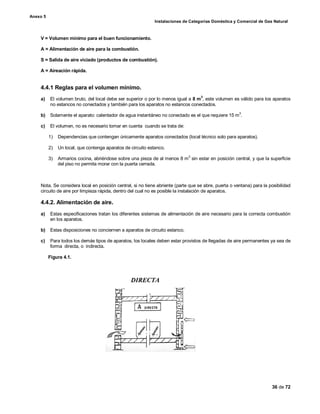

V = Volumen mínimo para el buen funcionamiento.
A = Alimentación de aire para la combustión.
S = Salida de aire viciado (productos de combustión).
A = Aireación rápida.
4.4.1 Reglas para el volumen mínimo.
a) El volumen bruto, del local debe ser superior o por lo menos igual a 8 m3
, este volumen es válido para los aparatos
no estancos no conectados y también para los aparatos no estancos conectados.
b) Solamente el aparato: calentador de agua instantáneo no conectado es el que requiere 15 m
3
.
c) El volumen, no es necesario tomar en cuenta cuando se trata de:
1) Dependencias que contengan únicamente aparatos conectados (local técnico solo para aparatos).
2) Un local, que contenga aparatos de circuito estanco.
3) Armarios cocina, abriéndose sobre una pieza de al menos 8 m
3
sin estar en posición central, y que la superficie
del piso no permita morar con la puerta cerrada.
Nota. Se considera local en posición central, si no tiene abriente (parte que se abre, puerta o ventana) para la posibilidad
circuito de aire por limpieza rápida, dentro del cual no es posible la instalación de aparatos.
4.4.2. Alimentación de aire.
a) Estas especificaciones tratan los diferentes sistemas de alimentación de aire necesario para la correcta combustión
en los aparatos.
b) Estas disposiciones no conciernen a aparatos de circuito estanco.
c) Para todos los demás tipos de aparatos, los locales deben estar provistos de llegadas de aire permanentes ya sea de
forma directa, o indirecta.
Figura 4.1.

Anexo 5
37 de 72
Figura 4.2.
4.4.2.1. Llegada de aire directa.
El aire recogido en la atmósfera penetra directamente en el local donde se encuentra el o los aparatos de utilización:
a) Ya sea por un conducto de ventilación.
b) O por pasos arreglados en las paredes exteriores del local.
Para los aparatos no conectados la llegada de aire es obligatoria en dos casos:
1) Si la salida de aire se realiza, solamente a través de una pared que da al exterior (ver figura 4.3.).
2) Si la salida de aire se realiza, solamente a través del corta-tiro de un aparato a gas conectado a un conducto que
desemboca en un patio pequeño. (ver figura 4.4.).
Figura 4.3.

Anexo 5
38 de 72
Figura 4.4.
4.4.2.1. Llegada de aire directa por paso a través de paredes exteriores.
- El orificio puede encontrarse en una pared que dé al exterior del local.
- Puede estar dividido en varios orificios, situados o no en la misma pared, siempre y cuando la suma de las
secciones libres de los diversos orificios sea igual a la sección prescrita para un orificio único.
4.4.2.2. Secciones mínimas.
En la siguiente tabla se detalla las secciones mínimas de los pasos o ingresos de aire a través de las paredes exteriores.
Tabla 4.1.
TIPO DE APARATO SECCIÓN DE ALIMENTACIÓN DE AIRE
DIRECTA / INDIRECTA
Aparatos no estanco
no conectados
SECCIÓN LIBRE
MINIMA (cm
2
)
APLICACIÓN
100
Si la salida de humos se hace
exclusivamente a través de
Paredes Exteriores.
Sección mínima de salida
100 cm
2
.
50
Si la salida de humos se hace
entera o parcialmente por
conducto de evacuación vertical,
sección a calcular.
Aparatos no
estancos Pu < 25 kW 50
Si, la salida de humos por
conducto de evacuación vertical,
Entrada de aire
directa obligatoria
para el aparato
de cocción
Entrada de aire
directa obligatoria
para el aparato no
conectado

Anexo 5
39 de 72
Conectados 25 kW < Pu < 35 kW 70 sección a calcular.
35 kW < Pu < 50 kW 100
50 kW < Pu < 70 kW 150
Local que contiene
Varios aparatos conectados y no
conectados
Sección impuesta por
El Aparato de Mayor
Potencia
Sección de conducto de
evacuación a calcular.
Aparatos de circuito estanco
Ninguna disposición
especial.
Salida por conducto propio del
aparato.
4.4.2.3. Altura a la cual debe estar ubicado un ingreso de aire.
Se presentan dos posibilidades:
1) Si se tiene en el local un conducto de evacuación, la única restricción es que el ingreso de aire conecte con el
exterior, pues la altura no tiene limite.
2) Si la salida de los productos de la combustión, se realiza a través de una sección o abertura en la pared que dé al
exterior (cumpliendo la reglamentación), el orificio de alimentación de aire debe estar ubicado a una altura máxima
de 30 cm del nivel del piso (interior de la habitación).
Figura 4.5.
4.4.2.4. Llegada de aire directa por un conducto de ventilación individual.
a) El empleo de un conducto horizontal o de un conducto ascendente (en la dirección de la circulación de aire ) está
autorizado en todos los casos.
HNOLIMITADO
h3 > 1,80 m
h2 sin límites
h1 < 0,30 m

Anexo 5
40 de 72
Figura 4.6. Figura 4.7.
b) El empleo de un conducto descendente está solo admitido si:
1) Se tiene un dispositivo de extracción mecánica de aire viciado.
2) Se tiene un conducto de humo o de evacuación.
3) O un orificio de salida de aire directo hacia el exterior colocado a un nivel superior a la toma de aire
exterior del conducto que desciende.
Figura 4.8.
La sección de los conductos depende del numero de cambios de dirección:
A: Número de cambios B: Número de cambios
de dirección < 2 de dirección > 2
Sección S > 100 cm2
Sección S > 150 cm2
La sección de los orificios terminales se da en la Tabla 4.1 cuadro anterior.
4.4.2.5. Llegada de aire directa mediante conducto colectivo.
Los conductos colectivos son obligatoriamente ascendentes y no deben comprender tramo horizontales de salida.
Están reservados al abastecimiento de locales superpuestos y deben estar conformes a la descripción de la figura
siguiente:
Conducto de chimenea o de
evacuación de aire viciado, o
extracción mecánica
Conducto pegado al
muro a través del
cual ingresa el
aire

Anexo 5
41 de 72
Figura 4.9
La sección de los orificios terminales se dan en el cuadro de secciones minimas de ingresos de aire a través de
paredes exteriores (ver Tabla 4.1.)
4.4.2.6. Llegada de aire directa a alvéolos técnicos.
4.4.2.6.1. Llegada de aire por conducto a alvéolos técnicos.
El aire nuevo es tomado del exterior y canalizado hacia los alvéolos mediante un conducto vertical de ascendente o
descendente
Tramo horizontal de
salida no admitido
Conexión individual de
sección S 150 cm
y de longitud L 2 m
salida no admitido
Alambrera de
Protección
Obturación
2
2
S1
S 400 cm2
2
Flujo de aire mediante
varios conductos horizontales que
desembocan en dos fachadas
opuestas o perpendiculares.
CONDUCTO DE ALIMENTACIÓN
DE AIRE COLECTIVO
Menor
dimensión
= 15 cm
Orificios de entrada dispuestos
teniendo en cuenta la situación
de los aparatos en el alveolo
trampilla de
inspección

Anexo 5
42 de 72
Figura 4.10 Figura 4.11
Material , ladrillo baldosas de yeso, hormigón, amianto cemento, conducto metálico.
1) El conducto puede ser prefabricado e incorporado o no a la funda del alvéolo.
2) La junta de los elementos deben ser estancos.
3) El conducto abastece todo alvéolo por nivel excluyendo todo otro local.
a) Conducto Descendente.
1) La toma de aire nuevo está situada en el techo.
2) El conducto termina en el suelo bajo el alvéolo inferior y comprende una trampilla de inspección.
3) La sección libre de la toma de aire es igual a por lo menos dos veces la sección del conducto vertical sin ser
inferior a 20 dm
2
.
Figura 4.12. Figura 4.13.
b) Conducto ascendente
El conducto ascendente es alimentado con aire en su base, por intermedio de un prolongamiento horizontal que
desemboca en dos fachadas distintas del edificio (ver figuras 4.14 y 4.15)
Figura 4.14.
d
d 50 cm
Evacuación de
los productos de
combustión
Toma de aire mediante
dos aberturas opuestas
Losa horizantal
de protección
Detalle de la
toma de aire
Obturación en
parte alta
Conducto
Trampilla de
inspección
Alambrera de
Protección
Alambrera de
Protección

Anexo 5
43 de 72
Figura 4.15.
c) Secciones.
1) Del conducto:
La sección del conducto, expresada en cm
2
es igual a 4,3 veces la potencia útil total de los aparatos abastecidos por
el conducto, expresada en kW.
S (cm2
) = 4,3 Pu (kW)
2) Del Prolongamiento:
La sección del conducto de prolongamiento así como la de cada una de las tomas de aire exterior es igual por lo
menos a la del conducto vertical.
3) De las entradas de aire a cada alvéolo técnico:
La sección total de los orificios de las entradas de aire en cada alvéolo técnico expresada en cm2
, es igual a 8,6
veces la potencia útil total de los aparatos instalados en el alvéolo Pui, expresada en kW.
S (cm2
) = 8,6 Pui (kW)
4) De la toma de aire en el techo, en caso de conducto descendente: (Ver Figuras 4.12. y 4.13.)
4.4.2.6.2. Llegada de aire individual por paso a través de paredes exteriores.
Conducto
Conducto
Fachadas Distintas

Anexo 5
44 de 72
Esta obligación implica obligatoriamente la extracción mecánica de los productos de combustión de los aparatos, ver
figura 4.16.
La sección de la toma de aire individual expresada en cm
2
es igual a 4,3 veces la potencia útil total de los aparatos
instalados en el alvéolo, expresada en kW.
S (cm2
) = 4,3 P (kW)
Figura 4.16.
4.4.2.2. Llegada indirecta de aire.
a) El aire tomado en la atmósfera exterior, penetra en principio en uno o varios locales que no contengan aparatos a gas
y transita luego hasta llegar al local que contiene los aparatos para los cuales éste aire es destinado, en este caso
debe existir un conducto de evacuación con tiraje natural (independiente o conectado a un aparato) o con extracción
mecánica.
b) Los locales intermedios (diferentes a un W.C.) deben ser vecinos, o separados por una sola pieza del local que debe
recibir el aire (local donde se encuentren los aparatos a gas), con la condición de que formen parte de la misma
vivienda. en su recorrido el aire puede tomar, tanto las vainas, puertas o los pasos arreglados en las paredes.
Exterior
Muro
Extracción
mecanica

Anexo 5
45 de 72
4.4.3. Evacuación de productos de combustión
a) Aplicación.
Dar salida al exterior a los productos de combustión generados por los artefactos a gas y evitar el efecto nocivo de los
mismos. Estas especificaciones tratan los distintos sistemas de evacuación en lo referente a sus dimensiones y detalles
constructivos.
4.4.3.1. Aparatos de circuito estanco.
La evacuación de los productos de combustión de estos aparatos, se realiza por medio de un dispositivo que desemboca
a través de una pared exterior.
a) Estos aparatos no deben estar conectados a un conducto de evacuación ordinario.
b) Los aparatos de circuito estanco de combustión deben instalarse de tal manera que su posición relativa al dispositivo
especial de evacuación no pueda ser modificada, incluso después de intervención para mantenimiento.
c) El sistema de conexión que acompaña al aparato, debe ser utilizado excluyendo todo otro dispositivo.
Local que no sea W.C. pero
formando parte de la misma
vivienda que el local que se
debe alimentar.
Local que no sea W.C. pero
formando parte de la misma
vivienda que el local que se
debe alimentar.
Vacio sanitario ventilado
considerado como un local

Anexo 5
46 de 72
Figura 4.21.
4.4.3.1.1. Aparatos de circuito estanco con conductos verticales en “U".
Este sistema se aplica en viviendas de planta baja o en el último piso de un edificio y tiene como finalidad independizar
la ubicación del artefacto de las paredes externas. La instalación deberá cumplir las indicaciones del fabricante en
particular y los requisitos siguientes:
a) Los diámetros de los conductos de entrada de aire y salida de gases quemados serán iguales a los que tiene el
artefacto, no debiendo en ningún punto (acoples, curvas, etc.) sufrir ninguna clase de reducción ni desviaciones de
la vertical.
b) Exceptuando los tramos de entrada y salida del artefacto, los conductos serán perfectamente verticales. Los tramos
horizontales (de entrada y salida del artefacto) serán lo más cortos posibles.
c) El enchufe de los conductos de chapa se efectuará en la forma indicada por el fabricante.
d) Tanto la entrada como la salida (sombrerete) estarán ubicadas lo más próximas posibles entre sí (se recomienda
en lo posible mantener la distancia existente en el artefacto entre ambos conductos), a un mismo nivel, rematarán a
los cuatro vientos.
e) Los conductos de salida de gases deberán ser totalmente herméticos, o hermetizados con mastics (pastas)
resistentes a temperaturas de 200ºC para evitar que filtren condensaciones.
f) En caso de colocarse los conductos en el exterior, estos deberán engraparse cada 1,50 m como máxima
separación.
4.4.3.2. Aparatos de circuito no estanco conectados.
Los productos de la combustión de los aparatos conectados, son evacuados al exterior, ya sea por medio de un
conducto de tiro natural o por medio de un dispositivo mecánico de evacuación.
4.4.3.2.1. Requisitos generales para todos los tipos de conductos.
a) Solamente son susceptibles de ser dispensados de conexión a un conducto de humo, los siguientes aparatos:
d > 0,60 m
d > 0,40 m
Entrada de aire
de ventilación
Abriente puerta,
ventana, otro

Anexo 5
47 de 72

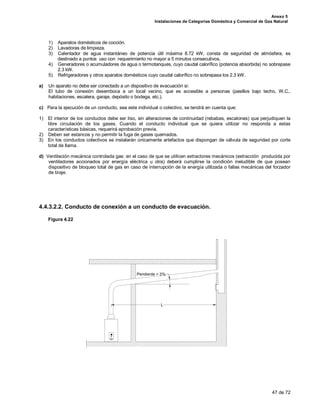

1) Aparatos domésticos de cocción.
2) Lavadoras de limpieza.
3) Calentador de agua instantáneo de potencia útil máxima 8.72 kW, consta de seguridad de atmósfera, es
destinado a puntos uso con requerimiento no mayor a 5 minutos consecutivos.
4) Generadores o acumuladores de agua o termotanques, cuyo caudal calorífico (potencia absorbida) no sobrepase
2.3 kW.
5) Refrigeradores y otros aparatos domésticos cuyo caudal calorífico no sobrepasa los 2.3 kW.
a) Un aparato no debe ser conectado a un dispositivo de evacuación si:
El tubo de conexión desemboca a un local vecino, que es accesible a personas (pasillos bajo techo, W.C.,
habitaciones, escalera, garaje, depósito o bodega, etc.).
c) Para la ejecución de un conducto, sea este individual o colectivo, se tendrá en cuenta que:
1) El interior de los conductos debe ser liso, sin alteraciones de continuidad (rebabas, escalones) que perjudiquen la
libre circulación de los gases. Cuando el conducto individual que se quiera utilizar no responda a estas
características básicas, requerirá aprobación previa.
2) Deben ser estancos y no permitir la fuga de gases quemados.
3) En los conductos colectivos se instalarán únicamente artefactos que dispongan de válvula de seguridad por corte
total de llama.
d) Ventilación mecánica controlada gas: en el caso de que se utilicen extractores mecánicos (extracción producida por
ventiladores accionados por energía eléctrica u otra) deberá cumplirse la condición ineludible de que posean
dispositivo de bloqueo total de gas en caso de interrupción de la energía utilizada o fallas mecánicas del forzador
de tiraje.
4.4.3.2.2. Conducto de conexión a un conducto de evacuación.
Figura 4.22
Pendiente > 3%
L

Anexo 5
48 de 72

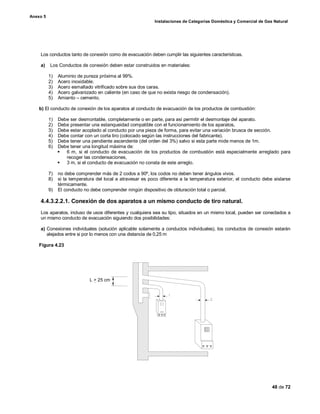

Los conductos tanto de conexión como de evacuación deben cumplir las siguientes características.
a) Los Conductos de conexión deben estar construidos en materiales:
1) Aluminio de pureza próxima al 99%.
2) Acero inoxidable.
3) Acero esmaltado vitrificado sobre sus dos caras.
4) Acero galvanizado en caliente (en caso de que no exista riesgo de condensación).
5) Amianto – cemento.
b) El conducto de conexión de los aparatos al conducto de evacuación de los productos de combustión:
1) Debe ser desmontable, completamente o en parte, para así permitir el desmontaje del aparato.
2) Debe presentar una estanqueidad compatible con el funcionamiento de los aparatos,
3) Debe estar acoplado al conducto por una pieza de forma, para evitar una variación brusca de sección.
4) Debe contar con un corta tiro (colocado según las instrucciones del fabricante).
5) Debe tener una pendiente ascendente (del orden del 3%) salvo si esta parte mide menos de 1m.
6) Debe tener una longitud máxima de:
§ 6 m, si el conducto de evacuación de los productos de combustión está especialmente arreglado para
recoger las condensaciones,
§ 3 m, si el conducto de evacuación no consta de este arreglo.
7) no debe comprender más de 2 codos a 90º, los codos no deben tener ángulos vivos.
8) si la temperatura del local a atravesar es poco diferente a la temperatura exterior, el conducto debe aislarse
térmicamente.
9) El conducto no debe comprender ningún dispositivo de obturación total o parcial.
4.4.3.2.2.1. Conexión de dos aparatos a un mismo conducto de tiro natural.
Los aparatos, incluso de usos diferentes y cualquiera sea su tipo, situados en un mismo local, pueden ser conectados a
un mismo conducto de evacuación siguiendo dos posibilidades:
a) Conexiones individuales (solución aplicable solamente a conductos individuales), los conductos de conexión estarán
alejados entre si por lo menos con una distancia de 0,25 m
Figura 4.23
L > 25 cm

Anexo 5
49 de 72
b) Conexiones reunidas a un tramo común (solución aplicable tanto en conductos individuales como también a conductos
colectivos); está prohibido conectar más de dos aparatos a este tipo de conductos.
Figura 4.24
1) En regla general, los aparatos situados en locales diferentes no pueden ser conectados al mismo conducto de
evacuación.
2) Se entiende por locales diferentes aquellos que no son comunicados por una abertura permanente mayor o igual
a 0,40 m
2
.
3) Queda prohibido conectar más de dos aparatos a este tipo de conductos.
4.4.3.2.3. Conducto de evacuación de productos de combustión.
Un conducto de evacuación de tiro natural puede ser:
a) Interior o exterior.
b) Individual o colectivo; pueden ser de tiraje natural o con extracción mecánica.
c) Utilizado o no para la evacuación conjunta del aire viciado, (este tipo de evacuación es denominado sistema mixto
gas ventilación).
d) Satisfacer las condiciones de estanqueidad, resistencia a altas temperaturas, y resistente a la corrosión
e) Un conducto debe responder a las siguientes condiciones:
1) La salida debe estar situada en una zona en depresión.
2) Los materiales, ladrillo en tierra cocida, ladrillos refractarios, hormigón conformado, terracota, amianto
cemento, Plancha de acero (e > 4 mm) con protección anti-corrosión exterior e interior, plancha de aluminio.

Anexo 5
50 de 72
Figura 4.25
f) Construcción:
1) El conducto no debe estar ni empotrado ni incorporado o colocado mediante una ranura en la albañilería, sino
que debe estar fijado mediante abrazaderas, no debe estar bloqueado o sellado al cruzar los pisos. No debe
estar en contacto con los materiales combustibles de la construcción.
2) Un conducto individual debe estar provisto de una te de conexión con receptáculo inspeccionable. Cuando el
conducto es construido en el exterior del edificio, o cruza ambientes no calentados, o cuando está constituido
por materiales no aislados térmicamente, prever un accesorio de purga con sumidero o un dispositivo
equivalente.
Figura 4.26
g) Funda para conductos:
1) Cuando un conducto está colocado en el interior del edificio, debe ser aislado de los locales que cruza
mediante una vaina.
2) El cruce del desván no acondicionado puede ser realizado sin vaina, siempre que no existan materiales
combustibles alrededor.
Figura 4.27
Poner abrazaderas
cerca de las juntas de
acoplamiento, por
debajo de estos
Te de purga con
sumidero
inspeccionable y fuera
de los riesgos de
helada, desemboca ala

Anexo 5
51 de 72
h) La salida de un conducto nuevo de tiro natural, debe satisfacer las siguientes condiciones:
1) Los conductos colectivos deben estar sobremontados por un dispositivo antiretroceso.
2) Cuando la salida del conducto está provista de una caperuza destinada a evitar la penetración de las aguas de
lluvia, la sección de paso de productos de combustión no debe ser reducida.
3) La salida debe estar situada a una altura de modo que los obstáculos existentes a proximidad no puedan
provocar una sobrepresión.
4) En caso de que la aireación del alojamiento sea garantizada por ventilación mecánica, no es posible conectar
un aparato a un conducto de tiro natural, si la depresión creada por el elemento mecánico de aire viciado
genera retroceso permanente en el aparato conectado.
h1) Techo con pendiente de por lo menos 15
o
Altura de salida:
1) h1 > 0,40 m por encima de toda parte de construcción distante por lo menos a 8 m.
2) h2 > 0,00 m si el conducto está sobremontado por un dispositivo antiretroceso y si no existe ninguna parte de
construcción que sobrepase la viga maestra del tejado, y distante por lo menos 8 m.
Figura 4.28
h2) Techo con pendiente inferior a 15o
o techo con terraza.
Altura de la salida:
1) h3 > 1,20 m h2 > 0,40 m.
2) h4 > 1,00 m si la altura de la acrotera es > 0,20 m.
Figura 4.29
8.0 m
8.0 m 8.0 m
15 °
15 °
0.40 mh
1
0.40 m
1
h
0.00 m
2
h
Dispositivo antiretroceso
Caperuza de protección
contra la lluvia (facultativo)
Parte de construcción de
dimensiones reducidas, no se
toma en cuenta como obstáculo
en los 8 m.

Anexo 5
52 de 72
h3) Patio de ventilación.
Ver Figura 4.30. y 4.31. evacuación de productos de combustión desembocando en un patio de ventilación.
El dispositivo por el cual desemboca los productos de combustión, debe estar alejado por lo menos 0,6 m de cualquier
abriente u orificio de entrada de aire de ventilación cercanas.
Figura 4.30
8.0 m 8.0 m
4
1.00 mh
1.20 mh
3
0.40 m
1
h
15 °
Parte de construcción
formando obstáculo
Caperuza de protección
contra la lluvia (facultativo)
Parte de construcción
de dimensiones reducidas
0.60
m
0.60
m
0.60 m

Anexo 5
53 de 72
Figura 4.31
i) Placas indicadoras:
1) En cada entrada de un conducto únicamente destinado a la evacuación de los productos de combustión del
gas, una placa indicadora sellada debe recordar este destino.
2) Además, si la naturaleza de los materiales empleados impone condiciones especiales de deshollinamiento,
estas ultimas deben ser inscritas de manera indeleble en otra placa fijada sobre el remate del conducto.
4.4.3.2.4. Dimensionamiento de conductos de evacuación individual de tiro natural.
Para realizar el dimensionamiento de los conductos de evacuación individual, es necesario determinar previamente
algunas características de la instalación de aparatos.
a) Conexión de un solo aparato.
4) Los tipos de conexión son representados en la tabla 4.2
5) Los valores de la tabla 4.2 nos permite determinar para cada tipo de conexión las variables características de
un circuito de evacuación.

Anexo 5
54 de 72
Tabla 4.2
Configuración del conducto de conexión del
aparato de gas al conducto de evacuación
El conducto de evacuación
NO COMPRENDE
inclinaciones
El conducto de evacuación
SI COMPRENDE
inclinaciones
Tipo I
Tipo II
Tipo II Tipo III
Tipo III Tipo IV
Aparato de gas
conectado
Conducto de evacuación
Conducto de conección
( sin codos entre el aparato
de gas y el conducto de evacuación)
Aparato de gas
conectado
con 1 codo 1/4
( Ó 2 CODOS 1/8)
con 1 codo 1/4
( Ó 2 CODOS 1/8)
Aparato de gas
conectado

Anexo 5
55 de 72
Tabla 4.3
Características del conducto de Conexión
Tipo de
Conexión Tipo I Tipo II
Di ámet r o del ..
Conduct o de
Conexión 66 83 97 111 125 139 153 167 180 200 66 83 97 111 125 139 153 167 180 200
Sección
del Conduc t o
de Evacuación
9 5 cm²
Ø 1 11 mm 5.8 10.4 13.9 17.4 18.5 19.7
– – – –
4.6 8.1 10.4 13.9 16.2 17.4
– – – –
12 2 cm²
Ø 1 25 mm 5.8 10.4 15.1 19.7 24.4 24.4 25.5
– – –
4.6 8.1 11.6 15.1 19.7 20.9 23.2
– – –
15 0 cm²
Ø 1 39 mm 5.8 11.6 16.2 20.9 25.5 31.3 31.3 33.6
– –
4.6 8.1 11.6 16.2 19.7 24.4 26.7 29.0
– –
18 4 cm²
Ø 1 53 mm 5.8 11.6 16.2 22.0 27.8 33.6 39.5 39.5 41.8
–
4.6 8.1 11.6 16.2 20.9 25.5 31.3 33.6 36.0
–
21 8 cm²
Ø 1 67 mm 5.8 11.6 16.2 22.0 27.8 34.8 41.8 47.6 47.6 51.1 4.6 8.1 11.6 16.2 20.9 26.7 32.5 38.3 39.5 44.1
25 4 cm²
Ø 1 80 mm 5.8 11.6 16.2 22.0 29.0 36.0 47.9 49.9 56.9 53.1 4.6 8.1 12.7 16.2 22.0 26.7 33.6 39.5 45.3 49.9
40 0 cm²
20 0 x20 0 mm 6.9 11.6 16.2 23.2 30.2 37.1 45.3 54.6 62.7 69.7 4.6 8.1 12.7 17.4 22.0 27.8 34.8 41.8 47.6 59.2
60 0 cm²
3 0 0x2 00 mm 6.9 11.6 17.4 23.2 30.2 38.3 46.4 55.7 65.0 69.7 4.6 8.1 12.7 17.4 22.0 27.8 34.8 41.8 48.8 61.5
9 5 cm²
Ø 1 11 mm 8.1 13.9 18.5 20.9 22.0 23.2
– – – –
6.9 10.4 15.1 18.5 19.7 20.9
– – – –
12 2 cm²
Ø 1 25 mm 9.2 15.1 20.9 25.5 30.2 30.2 31.3 – – – 6.9 11.6 16.2 20.9 25.5 26.7 29.0 – – –
15 0 cm²
Ø 1 39 mm 9.2 16.2 22.0 27.8 33.6 38.3 39.5 40.6 – – 6.9 12.7 17.4 22.0 27.8 32.5 34.8 37.1 – –
18 4 cm²
Ø 1 53 mm 9.2 17.4 23.2 30.2 37.1 44.1 49.9 49.9 52.2 – 6.9 12.7 17.4 23.2 30.2 36.0 41.8 44.0 44.6 –
21 8 cm²
Ø 1 67 mm 10.4 17.4 24.4 32.5 40.6 47.6 55.7 55.7 61.5 65.0 6.9 12.7 18.5 24.4 31.3 38.3 45.3 51.5 53.4 58.1
25 4 cm²
Ø 1 80 mm 10.4 17.4 24.4 33.6 41.8 52.1 59.2 59.2 69.7 69.7 6.9 12.7 18.5 25.5 32.5 39.5 47.6 54.6 61.5 66.2
40 0 cm²
20 0 x20 0 mm 10.4 17.4 25.5 34.8 44.1 55.7 67.3 67.3 69.7 69.7 6.9 12.7 18.5 25.5 33.6 41.3 51.1 61.5 69.7 69.7
60 0 cm²
3 0 0x2 00 mm 10.4 17.4 26.7 28.2 30.2 38.3 55.7 55.7 65.0 69.7 6.9 12.7 19.7 26.7 34.8 42.9 53.4 63.9 69.7 69.7
9 5 cm²
Ø 1 11 mm 9.2 13.9 15.1 17.4 17.4 17.4
– – – –
6.9 11.6 13.9 16.2
16.2 17.4 - – – –
12 2 cm²
Ø 1 25 mm 11.6 17.4 20.9 23.2 25.5 25.5 26.7
– – –
8.1 13.9 18.5 20.9 23.2 24.4 25.5
– – –
15 0 cm²
Ø 1 39 mm 12.7 20.9 25.5 30.2 32.5 34.8 34.8 36.0 – – 8.1 15.1 20.9 25.5 30.2 32.5 33.6 34.8 – –
18 4 cm²
Ø 1 53 mm 12.7 22.0 30.2 36.0 40.6 44.1 47.6 47.6 48.8 – 8.1 15.1 22.0 27.8 34.5 40.6 44.1 45.3 46.4 –
21 8 cm²
Ø 1 67 mm 13.9 23.2 31.3 40.6 47.6 53.4 56.9 60.4 60.4 62.7 9.2 16.2 22.0 30.2 37.1 45.3 52.2 55.7 56.9 59.2
25 4 cm²
Ø 1 80 mm 13.9 23.2 33.6 42.9 53.4 61.5 67.3 69.7 69.7 69.7 9.2 16.2 23.2 30.2 39.5 47.6 56.9 65.0 69.7 69.7
40 0 cm²
20 0 x20 0 mm 15.1 23.2 36.0 47.6 60.4 62.7 69.7 69.7 69.7 69.7 9.2 16.2 23.2 32.5 41.8 52.2 62.7 69.7 69.7 69.7
60 0 cm²
3 0 0x2 00 mm 15.1 23.2 37.1 51.1 62.7 62.7 69.7 69.7 69.7 69.7 9.2 17.4 24.4 33.6 42.9 54.6 66.2 69.7 69.7 69.7
9 5 cm²
Ø 1 11 mm 9.2 11.6 12.7 13.9 15.1 15.1
– – – –
6.9 10.4 12.7 13.9 13.9 15.1
– – – –
12 2 cm²
Ø 1 25 mm 11.6 16.2 18.5 19.7 22.0 22.0 22.0
– – –
9.2 13.9 16.2 18.5 20.9 20.9 22.0
– – –
15 0 cm²
Ø 1 39 mm 12.7 19.7 23.2 26.7 29.0 30.2 30.2 31.3 – – 10.4 16.2 19.7 23.2 26.7 29.0 29.0 30.2 – –
18 4 cm²
Ø 1 53 mm 13.9 22.0 29.0 33.6 37.1 39.5 40.6 41.8 41.8 – 10.4 17.4 23.2 29.0 33.6 36.0 39.5 39.5 40.6 –
21 8 cm²
Ø 1 67 mm 15.1 23.2 32.5 39.5 44.1 18.8 51.1 53.4 53.4 54.6 11.6 19.7 26.7 32.5 38.3 44.1 47.6 49.9 51.1 53.4
25 4 cm²
Ø 1 80 mm 16.2 23.2 36.0 44.1 51.1 56.9 61.5 67.3 67.3 68.5 11.6 19.7 29.0 37.1 44.1 49.9 55.7 60.4 62.7 65.0
40 0 cm²
20 0 x20 0 mm 17.4 23.2 37.1 54.6 62.7 62.7 69.7 69.7 69.7 69.7 11.6 20.9 30.2 40.6 52.2 69.7 69.7 69.7 69.7 69.7
60 0 cm²
3 0 0x2 00 mm 18.5 23.2 37.1 54.6 62.7 62.7 69.7 69.7 69.7 69.7 12.7 22.0 32.5 44.1 56.9 69.7 69.7 69.7 69.7 69.7
9 5 cm²
Ø 1 11 mm 8.1 10.4 11.6 12.7 12.7 15.1
– – – –
6.9 9.2 11.6 11.6 12.7
– – – – –
12 2 cm²
Ø 1 25 mm 10.4 13.9 16.2 17.4 18.5 19.7 19.7 – – – 8.1 12.7 15.1 17.4 18.5 18.5 19.7 – – –
15 0 cm²
Ø 1 39 mm 12.7 17.4 20.9 23.2 25.5 26.7 26.7 27.8 – – 9.2 15.1 18.5 22.0 24.4 25.5 26.7 26.7 – –
18 4 cm²
Ø 1 53 mm 13.9 22.0 26.7 30.2 33.6 34.8 37.1 37.1 37.1 – 10.4 17.4 23.2 26.7 30.2 33.6 34.8 36.0 37.1 –
21 8 cm²
Ø 1 67 mm 15.1 23.2 31.3 36.0 40.6 44.1 46.4 47.6 47.6 48.8 11.6 19.7 25.5 31.3 36.0 40.6 42.9 45.3 46.4 47.6
25 4 cm²
Ø 1 80 mm 16.2 23.2 36.0 41.8 47.6 52.2 55.7 59.2 60.4 61.5 12.7 20.9 27.8 34.8 41.8 47.6 51.1 54.6 58.1 59.2
40 0 cm²
20 0 x20 0 mm 17.4 23.2 37.1 54.6 62.7 62.7 69.7 69.7 69.7 69.7 12.7 23.2 32.5 42.9 53.4 62.7 69.7 69.7 69.7 69.7
60 0 cm²
3 0 0x2 00 mm 19.7 23.2 37.1 54.6 62.7 62.7 69.7 69.7 69.7 69.7 13.9 23.2 36.0 48.1 62.7 62.7 69.7 69.7 69.7 69.7
Estos cuadros son válidos para conductos cilíndricos o de sección rectangular que cumplen la condición Longitud / Ancho < 1,6
Cuadro 2
Conductos Individuales de tiro natural
Conexión de un solo aparato al conducto de evacuación
Potencias Útiles Máxim as en Kw
CaracterísticasdelconductodeEvacuación
1,60m<H<4m4m<H<10m10m<H<20m20m<H<30m30m<H<40m

Anexo 5
56 de 72
Tabla 4.3 continuación.
Características de l conducto de Cone xión
Tipo de
Conexión Tipo III Tipo IV
Diámet ro del ..
Conduc t o de
Conex ión 66 83 97 111 125 139 153 167 180 200 66 83 97 111 125 139 153 167 180 200
Secc ión
del Conduct o
de Ev acuación
95 cm²
Ø 1 11mm 3.4 5.8 9.2 11.6 13.9 16.2 – – – – 2.3 5.8 8.1 10.4 12.7 15.1 – – – –
12 2 cm²
Ø 1 25mm 3.4 6.9 9.2 12.7 16.2 18.5 20.9 – – – 3.4 5.8 8.1 11.6 13.9 16.2 18.5 – – –
15 0 cm²
Ø 1 39mm 3.4 6.9 9.2 12.7 17.4 20.9 23.2 26.7 – – 3.4 5.8 8.1 11.6 15.1 18.5 20.9 24.4 – –
18 4 cm²
Ø 1 53mm 3.4 6.9 9.2 13.9 17.4 22.0 26.7 29.0 32.5 – 3.4 5.8 8.1 11.6 15.1 18.5 23.2 26.7 29.0 –
21 8 cm²
Ø 1 67mm 3.4 6.9 9.2 13.9 17.4 22.0 26.7 32.5 34.8 39.5 3.4 5.8 8.1 11.6 15.1 19.7 24.4 29.0 31.3 36.0
25 4 cm²
Ø 1 80mm 3.4 6.9 10.4 13.9 17.4 22.0 27.8 32.5 38.3 42.9 3.4 5.8 8.1 11.6 15.1 19.7 24.4 29.0 33.6 39.5
40 0 cm²
20 0x200mm 3.4 6.9 10.4 13.9 18.5 23.2 27.8 33.6 39.5 49.9 3.4 5.8 8.1 11.6 16.2 19.7 24.4 30.2 34.8 42.9
60 0 cm²
3 00x200 mm 3.4 6.9 10.4 13.9 18.5 23.2 29.0 34.8 40.6 51.1 3.4 5.8 9.2 11.6 16.2 19.7 25.5 30.2 36.0 44.1
95 cm²
Ø 1 11mm 4.6 9.2 12.7 16.2 18.5 19.7 – – – – 4.6 8.1 11.6 15.1 16.2 18.5 – – – –
12 2 cm²
Ø 1 25mm 5.8 9.2 13.9 17.4 22.0 24.4 26.7 – – – 4.6 8.1 11.6 16.2 19.7 22.0 25.5 – – –
15 0 cm²
Ø 1 39mm 5.8 10.4 13.9 18.5 24.4 29.0 31.3 34.8 – – 4.6 8.1 12.7 16.2 20.9 25.5 29.0 32.5 – –
18 4 cm²
Ø 1 53mm 5.8 10.4 15.1 19.7 25.5 31.3 36.0 39.5 42.9 – 4.6 9.2 12.7 17.4 22.0 27.8 32.5 36.0 39.5 –
21 8 cm²
Ø 1 67mm 5.8 10.4 15.1 19.7 25.5 32.5 38.3 45.3 47.6 53.4 4.6 9.2 12.7 17.4 23.2 29.0 34.8 40.6 44.1 49.9
25 4 cm²
Ø 1 80mm 5.8 10.4 15.1 20.9 26.7 33.6 40.6 47.6 53.4 59.2 4.6 9.2 12.7 18.5 23.2 29.0 36.0 41.8 48.8 54.5
40 0 cm²
20 0x200mm 5.8 10.4 15.1 20.9 27.8 34.8 42.9 51.1 59.2 69.7 4.6 9.2 13.9 18.5 24.4 30.2 37.1 45.3 52.2 63.9
60 0 cm²
3 00x200 mm 5.8 10.4 16.2 22.0 27.8 36.0 44.1 53.4 61.5 69.7 4.6 9.2 13.9 18.5 24.4 31.3 38.3 46.4 54.6 67.3
95 cm²
Ø 1 11mm 6.9 10.4 12.7 15.1 16.2 17.4 – – – – # # # 9.2 11.6 13.9 15.1 16.2 – – – –
12 2 cm²
Ø 1 25mm 6.9 12.7 16.2 19.7 22.0 23.2 24.4 – – – 5.8 10.4 13.9 18.5 20.9 22.0 24.4 – – –
15 0 cm²
Ø 1 39mm 6.9 12.7 17.4 23.2 26.7 30.2 31.3 33.6 – – 5.8 11.6 15.1 19.7 24.4 29.0 30.2 32.5 – –
18 4 cm²
Ø 1 53mm 8.1 12.7 18.5 24.4 31.3 37.1 40.6 42.9 44.1 – 5.8 11.6 15.1 20.9 26.7 33.6 38.3 40.6 42.9 –
21 8 cm²
Ø 1 67mm 8.1 13.9 19.7 25.5 32.5 39.5 47.6 52.2 54.6 56.9 5.8 11.6 16.2 20.9 27.8 33.6 40.6 47.6 51.1 55.7
25 4 cm²
Ø 1 80mm 8.1 13.9 19.7 26.7 33.6 41.8 49.9 58.1 65.0 68.5 5.8 11.6 16.2 22.0 27.8 34.8 42.9 49.9 56.9 63.9
40 0 cm²
20 0x200mm 8.1 13.9 19.7 27.8 36.0 45.3 54.6 65.0 69.7 69.7 5.8 11.6 16.2 23.2 30.2 37.1 45.3 54.6 62.7 69.7
60 0 cm²
3 00x200 mm 8.1 13.9 20.9 29.0 37.1 46.4 56.9 68.5 69.7 69.7 5.8 11.6 17.4 23.2 30.2 38.3 47.6 56.9 67.3 69.7
95 cm²
Ø 1 11mm 5.8 9.2 11.6 12.7 13.9 13.9 – – – – 5.8 9.2 10.4 12.7 13.9 13.9 – – – –
12 2 cm²
Ø 1 25mm 6.9 11.6 15.1 17.4 19.7 20.9 20.9 – – – 6.9 10.4 13.9 16.2 18.5 19.7 20.9 – – –
15 0 cm²
Ø 1 39mm 8.1 13.9 17.4 22.0 24.4 26.7 27.8 # # # – – 6.9 11.6 16.2 19.7 23.2 25.5 27.8 29.0 – –
18 4 cm²
Ø 1 53mm 9.2 15.1 20.9 25.5 30.2 33.6 37.1 38.3 39.5 – 8.1 13.9 18.5 23.2 27.8 32.5 34.8 37.1 38.3 –
21 8 cm²
Ø 1 67mm 9.2 16.2 22.0 29.0 34.8 39.5 44.1 47.6 48.8 51.1 8.1 13.9 19.7 25.5 31.3 37.1 41.8 45.3 47.6 49.9
25 4 cm²
Ø 1 80mm 9.2 17.4 24.4 31.3 38.3 45.3 59.2 55.7 59.2 62.7 8.1 15.1 20.9 27.8 34.8 41.8 47.6 52.2 56.9 60.4
40 0 cm²
20 0x200mm 10.4 17.4 25.5 34.8 44.1 54.6 65.0 69.7 69.7 69.7 8.1 15.1 22.0 29.0 39.5 47.6 58.1 68.5 69.7 69.7
60 0 cm²
3 00x200 mm 10.4 19.7 27.8 37.1 48.8 61.5 69.7 69.7 69.7 69.7 9.2 16.2 23.2 31.3 40.6 51.1 62.7 69.7 69.7 69.7
95 cm²
Ø 1 11mm 5.8 9.2 10.4 11.6 12.7 15.1 – – – – 5.8 9.2 10.4 11.6 11.6 – – – – –
12 2 cm²
Ø 1 25mm 6.9 11.6 13.9 16.2 17.4 18.5 18.5 – – – 5.8 10.4 12.7 15.1 17.4 17.4 18.5 – – –
15 0 cm²
Ø 1 39mm 8.1 12.7 17.4 19.7 22.0 24.4 25.5 26.7 – – 6.9 11.6 15.1 18.5 22.0 23.2 24.4 25.5 – –
18 4 cm²
Ø 1 53mm 9.2 15.1 19.7 24.4 27.8 31.3 33.6 34.8 36.0 – 8.1 12.7 17.4 22.0 26.7 30.2 32.5 33.6 34.8 –
21 8 cm²
Ø 1 67mm 9.2 16.2 22.0 27.8 32.5 37.1 40.6 44.1 45.3 46.4 8.1 13.9 19.7 25.5 30.2 34.8 38.5 41.8 42.9 45.3
25 4 cm²
Ø 1 80mm 10.4 17.4 24.4 30.2 37.1 42.9 47.6 52.2 54.6 56.9 8.1 15.1 20.9 27.8 33.6 39.5 45.3 48.8 52.2 55.7
40 0 cm²
20 0x200mm 10.4 18.5 26.7 36.0 45.3 54.6 63.9 69.7 69.7 69.7 9.2 16.2 23.2 31.3 40.6 49.9 58.1 67.3 69.7 69.7
60 0 cm²
3 00x200 mm 11.6 20.9 29.0 39.5 51.1 62.7 69.7 69.7 69.7 69.7 10.4 17.4 25.5 34.8 45.3 56.9 68.5 69.7 69.7 69.7
Estos cuadros son válidos para conductos cilíndricos o de sección rectangular que cumplen la condición Longitud / Ancho < 1,6
Cuadro 2 (Continuación)
Conexión de un solo aparato al conducto de evacuación
Potencias Útiles Máxim as en Kw
CaracterísticasdelconductodeEvacuaciónconInclinación

Anexo 5
57 de 72
b) Conexión de dos aparatos.
1) Los tipos de conexión son representados en la tabla 4.4
2) Los valores de la tabla 4.5 nos permite determinar para cada tipo de conexión las variables características de
un circuito de evacuación.
Tabla 4.4
Configuración de la conexión de los dos aparatos de gas
al conducto de evacuación
El conducto de
evacuación
comprende o no
inclinaciones
Tipo A
Tipo B
Tipo B
Tipo B
Conducto de
Evacuación
Conducto de
conexión
independientes
simetricos que
comprenden
como maximo
c/u un codo 1
4
Conducto de Conexión
que comprenden como
máximo c/u un codo 1
4
codos 1
8
Aparatos de gas
conectados
Aparatos de gas
conectados
Conducto de conexión
independientes simetricos
que comprenden máximo
c/u 2 codos 1
4 (uno de 1
4
puede ser reemplazado
por 2 de 1
8 )
Conducto de
conexión
independientes
simetricos que
comprenden
como maximo c/u
2 codos 1/4
Conducto de
Evacuación
Conducto de conexión que
comprenden como
maximo 2 codos de 1/4 (se
puede reemplazar uno de
1
4 por 2 codos de 1
8)Conducto de
conexión
independientes
y disimétricos
Aparatos de gas
conectados
Conducto de
Evacuación
Aparatos de gas
conectados
Conducto de
conexión
comprende un
tramo común
Conducto de Conexión
disimetricos comprende un
tramo comun
Conducto de
Evacuación

Anexo 5
58 de 72
Tabla 4.5
Tipo de
Conexión Tipo A Tipo B
Diámetro del ..
Conducto de
Conexión 66 83 97 111 125 139 153 167 180 200 66 83 97 111 125 139 153 167 180 200
Sección
del Conducto
de Evacuación
95 cm²
Ø 111mm 2,3 4,6 5,8 6,9 6,9 6,9 – – – – 2,3 3,4 5,8 6,9 6,9 6,9 – – – –
122 cm²
Ø 125mm 2,3 4,6 6,9 8,1 10,4 9,2 9,2 – – – 2,3 4,6 5,8 8,1 9,2 9,2 9,2 – – –
150 cm²
Ø 139mm 3,4 5,8 6,9 9,2 11,6 13,9 12,7 12,7 – – 2,3 4,6 5,8 8,1 10,4 11,6 11,6 11,6 – –
184 cm²
Ø 153mm 3,4 5,8 8,1 10,4 12,7 15,1 17,4 16,2 16,2 – 2,3 4,6 6,9 9,2 11,6 12,7 15,1 15,1 15,1 –
218 cm²
Ø 167mm 3,4 5,8 8,1 10,4 13,9 16,2 18,5 22,0 19,7 19,7 2,3 4,6 6,9 9,2 11,6 13,9 16,2 18,5 18,5 18,5
254 cm²
Ø 180mm 3,4 5,8 8,1 11,6 13,9 17,4 20,9 23,2 25,5 23,2 2,3 4,6 6,9 9,2 11,6 15,1 17,5 20,9 23,2 22,0
400 cm²
200x200mm 3,4 5,8 8,1 11,6 15,1 18,5 23,2 26,7 31,3 37,1 2,3 4,6 6,9 9,2 12,7 16,2 19,7 23,3 26,7 32,5
600 cm²
300x200 mm 3,4 5,8 8,1 11,6 15,1 19,7 24,4 29,0 33,6 41,8 2,3 4,6 6,9 9,2 12,7 16,2 19,7 24,4 27,8 34,8
95 cm²
Ø 111mm 3,4 5,8 5,8 6,9 6,9 6,9 – – – – 3,4 4,6 5,8 6,9 6,9 6,9 – – – –
122 cm²
Ø 125mm 4,6 6,9 8,1 9,2 10,4 9,2 10,4 – – – 3,4 5,8 8,1 9,2 9,2 9,2 9,2 – – –
150 cm²
Ø 139mm 4,6 6,9 10,4 11,6 12,7 13,9 13,9 13,9 – – 3,4 5,8 8,1 10,4 12,7 12,7 12,7 13,9 – –
184 cm²
Ø 153mm 4,6 8,1 10,4 13,9 16,2 17,4 18,5 18,5 18,5 – 3,4 6,9 9,2 11,6 13,9 16,2 17,4 17,4 17,4 –
218 cm²
Ø 167mm 4,6 8,1 11,6 15,1 18,5 20,9 23,2 23,2 23,2 23,2 3,4 6,9 9,2 12,7 16,2 18,5 20,9 23,2 22,0 23,2
254 cm²
Ø 180mm 4,6 8,1 11,6 16,2 19,7 23,2 25,5 27,8 29,0 29,0 3,4 6,9 10,4 13,9 16,2 19,7 23,2 25,5 27,8 27,8
400 cm²
200x200mm 4,6 9,2 12,7 17,4 22,0 26,7 32,5 37,1 40,6 46,4 3,4 6,9 10,4 13,9 18,5 23,2 27,8 32,5 36,0 41,8
600 cm²
300x200 mm 4,6 9,2 13,9 18,5 23,2 30,2 36,0 42,9 48,8 58,1 4,6 6,9 10,4 15,1 19,7 24,4 30,2 36,0 40,6 49,9
95 cm²
Ø 111mm 3,4 4,6 4,6 – – – – – – – 3,4 3,4 4,6 – – – – – – –
122 cm²
Ø 125mm 4,6 5,8 6,9 6,9 8,1 8,1 – – – – 3,4 5,8 6,9 6,9 8,1 8,1 8,1 – – –
150 cm²
Ø 139mm 5,8 8,1 9,2 10,4 10,4 10,4 10,4 11,6 – – 4,6 6,9 8,1 9,2 10,4 10,4 10,4 10,4 – –
184 cm²
Ø 153mm 5,8 9,2 11,6 12,7 13,9 15,1 15,1 15,1 15,1 – 4,6 8,1 10,4 11,6 13,9 13,9 15,1 15,1 15,1 –
218 cm²
Ø 167mm 6,9 10,4 13,9 16,2 17,4 18,5 19,7 19,7 19,7 19,7 5,8 9,2 11,6 13,9 16,2 17,4 18,5 19,7 19,7 19,7
254 cm²
Ø 180mm 6,9 8,1 15,1 18,5 20,9 22,0 23,2 24,4 25,5 24,4 5,8 9,2 12,7 16,2 18,5 20,9 22,0 23,2 24,4 24,4
400 cm²
200x200mm 8,1 9,2 17,4 23,2 29,0 33,6 37,1 39,5 41,8 44,1 5,8 10,4 15,1 19,7 24,4 29,0 33,6 37,1 39,5 42,9
600 cm²
300x200 mm 4,6 9,2 18,5 25,5 32,5 39,5 51,1 54,6 60,4 68,5 5,8 10,4 16,2 20,9 26,7 33,6 40,6 47,6 53,4 62,7
95 cm²
Ø 111mm 2,3 3,4 3,4 – – – – – – – 2,3 3,4 3,4 – – – – – – –
122 cm²
Ø 125mm 3,4 4,6 5,8 5,8 5,8 6,9 6,9 – – – 3,4 4,6 5,8 5,8 5,8 5,8 6,9 – – –
150 cm²
Ø 139mm 4,6 6,9 8,1 8,1 9,2 9,2 9,2 9,2 – – 4,6 5,8 6,9 8,1 8,1 9,2 9,2 9,2 – –
184 cm²
Ø 153mm 5,8 8,1 10,4 11,6 11,6 12,7 12,7 12,7 – – 4,6 8,1 9,2 10,4 11,6 11,6 12,7 12,7 – –
218 cm²
Ø 167mm 6,9 10,4 12,7 13,9 15,1 16,2 16,2 16,2 16,2 17,4 5,8 9,2 11,6 12,7 13,9 15,1 16,2 16,2 16,2 16,2
254 cm²
Ø 180mm 6,9 11,6 13,9 16,2 18,5 19,7 20,9 20,9 20,9 20,9 5,8 10,4 12,7 15,1 17,4 18,5 19,7 20,9 20,9 20,9
400 cm²
200x200mm 8,1 13,9 19,7 24,4 27,8 31,3 33,6 36,0 37,1 39,5 6,9 11,6 16,2 20,9 25,5 29,0 31,3 33,6 36,0 38,3
600 cm²
300x200 mm 9,2 16,2 22,0 29,0 37,1 44,1 49,9 54,6 59,2 53,9 6,9 12,7 18,5 24,4 31,3 38,3 44,1 49,9 54,6 60,4
95 cm²
Ø 111mm 2,3 3,4 3,4 – – – – – – – 2,3 2,3 3,4 – – – – – – –
122 cm²
Ø 125mm 3,4 4,6 4,6 5,8 5,8 5,8 5,8 – – – 3,4 4,6 4,6 – – – – – – –
150 cm²
Ø 139mm 4,6 5,8 6,9 6,9 8,1 8,1 8,1 – – – 4,6 5,8 6,9 6,9 6,9 8,1 8,1 – – –
184 cm²
Ø 153mm 5,8 8,1 9,2 10,4 10,4 10,4 11,6 11,6 – – 4,6 6,9 8,1 9,2 10,4 10,4 10,4 11,6 – –
218 cm²
Ø 167mm 6,9 9,2 11,6 12,7 13,9 13,9 13,9 15,1 15,1 15,1 5,8 8,1 10,4 11,6 12,7 13,9 13,9 15,1 15,1 15,1
254 cm²
Ø 180mm 6,9 10,4 13,9 15,1 16,2 17,4 18,5 18,5 18,5 18,5 5,8 9,2 12,7 13,9 16,2 16,2 17,4 18,5 18,5 18,5
400 cm²
200x200mm 8,1 13,9 18,5 23,2 26,7 29,0 31,3 32,5 33,6 34,8 6,9 11,6 16,2 19,7 23,2 26,7 29,0 31,5 32,5 33,6
600 cm²
300x200 mm 9,2 16,2 23,2 30,2 36,0 41,8 47,6 51,1 54,6 54,6 8,1 13,9 19,7 25,5 31,3 37,1 42,9 47,6 51,1 55,7
Conexión de dos aparatos en un mismo conducto de evacuación
Potencia Útil Máxima del aparato más potente
CaracterísticasdelconductodeEvacuación
Alturadel
Conductode
Evacuación

Anexo 5
59 de 72
Cuando las conexiones de los aparatos son reunidas en un tramo común que desemboca en el conducto de
evacuación, la sección de este tramo será igual a:
S = f * S(sección del aparato más potente)
f = Suma de potencias de los aparatos/ Potencia del aparato más potente
3) En caso de que el conducto de evacuación comprenda en su trayecto inclinaciones, se hace uso de la
Tabla 4.6.
Tabla 4.6
Tipo de
Conexión Tipo A Tipo B
Diámetro del ..
Conducto de
Conexión 66 83 97 111 125 139 153 167 180 200 66 83 97 111 125 139 153 167 180 200
Sección
del Conducto
de Evacuación
95 cm²
Ø 111mm 2,3 4,6 5,8 6,9 6,9 6,9 – – – – 2,3 3,4 5,8 6,9 6,9 6,9 – – – –
122 cm²
Ø 125mm 2,3 4,6 6,9 8,1 10,4 9,2 9,2 – – – 2,3 4,6 5,8 8,1 9,2 9,2 9,2 – – –
150 cm²
Ø 139mm 3,4 5,8 6,9 9,2 11,6 13,9 12,7 12,7 – – 2,3 4,6 5,8 8,1 10,4 11,6 11,6 11,6 – –
184 cm²
Ø 153mm 3,4 5,8 8,1 10,4 12,7 15,1 17,4 16,2 16,2 – 2,3 4,6 6,9 9,2 11,6 12,7 15,1 15,1 15,1 –
218 cm²
Ø 167mm 3,4 5,8 8,1 10,4 13,9 16,2 18,5 22,0 19,7 19,7 2,3 4,6 6,9 9,2 11,6 13,9 16,2 18,5 18,5 18,5
254 cm²
Ø 180mm 3,4 5,8 8,1 11,6 13,9 17,4 20,9 23,2 25,5 23,2 2,3 4,6 6,9 9,2 11,6 15,1 17,5 20,9 23,2 22,0
400 cm²
200x200mm 3,4 5,8 8,1 11,6 15,1 18,5 23,2 26,7 31,3 37,1 2,3 4,6 6,9 9,2 12,7 16,2 19,7 23,3 26,7 32,5
600 cm²
300x200 mm 3,4 5,8 8,1 11,6 15,1 19,7 24,4 29,0 33,6 41,8 2,3 4,6 6,9 9,2 12,7 16,2 19,7 24,4 27,8 34,8
95 cm²
Ø 111mm 3,4 5,8 5,8 6,9 6,9 6,9 – – – – 3,4 4,6 5,8 6,9 6,9 6,9 – – – –
122 cm²
Ø 125mm 4,6 6,9 8,1 9,2 10,4 9,2 10,4 – – – 3,4 5,8 8,1 9,2 9,2 9,2 9,2 – – –
150 cm²
Ø 139mm 4,6 6,9 10,4 11,6 12,7 13,9 13,9 13,9 – – 3,4 5,8 8,1 10,4 12,7 12,7 12,7 13,9 – –
184 cm²
Ø 153mm 4,6 8,1 10,4 13,9 16,2 17,4 18,5 18,5 18,5 – 3,4 6,9 9,2 11,6 13,9 16,2 17,4 17,4 17,4 –
218 cm²
Ø 167mm 4,6 8,1 11,6 15,1 18,5 20,9 23,2 23,2 23,2 23,2 3,4 6,9 9,2 12,7 16,2 18,5 20,9 23,2 22,0 23,2
254 cm²
Ø 180mm 4,6 8,1 11,6 16,2 19,7 23,2 25,5 27,8 29,0 29,0 3,4 6,9 10,4 13,9 16,2 19,7 23,2 25,5 27,8 27,8
400 cm²
200x200mm 4,6 9,2 12,7 17,4 22,0 26,7 32,5 37,1 40,6 46,4 3,4 6,9 10,4 13,9 18,5 23,2 27,8 32,5 36,0 41,8
600 cm²
300x200 mm 4,6 9,2 13,9 18,5 23,2 30,2 36,0 42,9 48,8 58,1 4,6 6,9 10,4 15,1 19,7 24,4 30,2 36,0 40,6 49,9
95 cm²
Ø 111mm 3,4 4,6 4,6 – – – – – – – 3,4 3,4 4,6 – – – – – – –
122 cm²
Ø 125mm 4,6 5,8 6,9 6,9 8,1 8,1 – – – – 3,4 5,8 6,9 6,9 8,1 8,1 8,1 – – –
150 cm²
Ø 139mm 5,8 8,1 9,2 10,4 10,4 10,4 10,4 11,6 – – 4,6 6,9 8,1 9,2 10,4 10,4 10,4 10,4 – –
184 cm²
Ø 153mm 5,8 9,2 11,6 12,7 13,9 15,1 15,1 15,1 15,1 – 4,6 8,1 10,4 11,6 13,9 13,9 15,1 15,1 15,1 –
218 cm²
Ø 167mm 6,9 10,4 13,9 16,2 17,4 18,5 19,7 19,7 19,7 19,7 5,8 9,2 11,6 13,9 16,2 17,4 18,5 19,7 19,7 19,7
254 cm²
Ø 180mm 6,9 8,1 15,1 18,5 20,9 22,0 23,2 24,4 25,5 24,4 5,8 9,2 12,7 16,2 18,5 20,9 22,0 23,2 24,4 24,4
400 cm²
200x200mm 8,1 9,2 17,4 23,2 29,0 33,6 37,1 39,5 41,8 44,1 5,8 10,4 15,1 19,7 24,4 29,0 33,6 37,1 39,5 42,9
600 cm²
300x200 mm 4,6 9,2 18,5 25,5 32,5 39,5 51,1 54,6 60,4 68,5 5,8 10,4 16,2 20,9 26,7 33,6 40,6 47,6 53,4 62,7
95 cm²
Ø 111mm 2,3 3,4 3,4 – – – – – – – 2,3 3,4 3,4 – – – – – – –
122 cm²
Ø 125mm 3,4 4,6 5,8 5,8 5,8 6,9 6,9 – – – 3,4 4,6 5,8 5,8 5,8 5,8 6,9 – – –
150 cm²
Ø 139mm 4,6 6,9 8,1 8,1 9,2 9,2 9,2 9,2 – – 4,6 5,8 6,9 8,1 8,1 9,2 9,2 9,2 – –
184 cm²
Ø 153mm 5,8 8,1 10,4 11,6 11,6 12,7 12,7 12,7 – – 4,6 8,1 9,2 10,4 11,6 11,6 12,7 12,7 – –
218 cm²
Ø 167mm 6,9 10,4 12,7 13,9 15,1 16,2 16,2 16,2 16,2 17,4 5,8 9,2 11,6 12,7 13,9 15,1 16,2 16,2 16,2 16,2
254 cm²
Ø 180mm 6,9 11,6 13,9 16,2 18,5 19,7 20,9 20,9 20,9 20,9 5,8 10,4 12,7 15,1 17,4 18,5 19,7 20,9 20,9 20,9
400 cm²
200x200mm 8,1 13,9 19,7 24,4 27,8 31,3 33,6 36,0 37,1 39,5 6,9 11,6 16,2 20,9 25,5 29,0 31,3 33,6 36,0 38,3
600 cm²
300x200 mm 9,2 16,2 22,0 29,0 37,1 44,1 49,9 54,6 59,2 53,9 6,9 12,7 18,5 24,4 31,3 38,3 44,1 49,9 54,6 60,4
95 cm²
Ø 111mm 2,3 3,4 3,4 – – – – – – – 2,3 2,3 3,4 – – – – – – –
Conductos Individuales de tiro natural CON INCLINACION
Conexión de dos aparatos en un mismo conducto de evacuación
Potencia Útil Máxima del aparato más potente
CaracterísticasdelconductodeEvacuaciónconInclinación
Alturadel
Conductode
Evacuación
1,60m<H<4m4m<H<10m10m<H<20m20m<H<30m

Anexo 5
60 de 72
4.4.3.2.5. Conducto de evacuación colectivo de tiro natural especial gas – ventilación de
conexiones individuales (sistema mixto gas – ventilacion)
Figura 4.32
Conducto colector
(conducto primario)
S colector
Si h1 < 4.45 se
colocará un conducto
individual.
Aspirador
estático
h1 > 4.25 m
h2
Conexión individual de
altura de piso ( conducto
secundario)
S mínimo = 250 cm2 ó
S = S colector /1.6

Anexo 5
61 de 72
b) Este conducto está destinado a la evacuación conjunta de los productos de combustión de aparatos de gas
conectados, y de aire viciado de los alojamientos. El conducto colectivo está constituido como el conducto
policombustible anterior.
c) La altura h2 debe ser por lo menos una altura de piso e inferior a 3.5 m.
d) La altura h1 mayor o igual a 4,25 m, para que el aparato que cumpla con esta condición desemboque sus
productos en el conducto colector.
e) La Potencia útil nominal de los aparatos a gas conectados, está limitada a 28 kW por conexión individual.
f) Los caudales elegidos para calcular el conducto colector son:
1) Si el aparato está colocado en una cocina:
§ Si sirve para la calefacción : 60 m3/h por nivel
§ Si no sirve para calefacción: 75 m3/h por nivel (cuando el departamento tiene tres o más piezas), caso
contrario se considera solamente 60 m3/h.
2) Si el aparato está en otra pieza de servicio, se considera 60 m3/h, por nivel.
3) La sección del conducto colector, se calcula según el siguiente diagrama, u otros métodos matemáticos que
verifique condiciones equivalentes.
Figura 4.33
4) Sección de la conexión individual de la altura de piso (conducto secundario):

Anexo 5
62 de 72
La sección del conducto secundario debe ser igual a la relación de la sección del conducto colector entre 1,6
siendo mínimamente 250 cm
2
.
Para los tres últimos niveles del edificio, se prevé en el conducto un segundo conducto secundario individual
de altura de piso de 150 cm2
. Aproximadamente (solo servirá para garantizar la ventilación de los locales).
5) Conductos individuales de los aparatos de los últimos niveles:
La sección de los conductos individuales que abastecen a los departamentos de los últimos niveles (pisos), cuya
altura de tiro h1 es < 4,25 m, es determinada tomando en cuenta lo indicado en 4.4.3.2.4.4.
4.4.3.2.5.1. Requisitos generales.
a) Se aplicará únicamente para aquellos artefactos que estén dotados de sistema de seguridad de llama por cierre
completo de gas, en caso de falla o apagado de la llama piloto.
b) Los gases quemados de los distintos pisos desembocarán en el conducto colector o principal, por medio de
conductos secundarios de una altura igual a un piso.
c) El sistema se aplicará para un máximo de 7 pisos consecutivos.
d) Para edificios de más de 7 pisos, el conducto principal deberá continuarse hasta el remate (sombrerete) sin admitir
nuevas conexiones de artefactos provenientes de niveles superiores a los indicados. De acuerdo con esto deberá
construirse un segundo sistema, independiente del anterior, que parta del nivel correspondiente y remate en
sombrerete individual o múltiple. Y así sucesivamente de acuerdo con la altura del edificio.
e) Los conductos secundarios del último piso desembocarán directamente en el sombrerete si el ingreso al conducto
primario queda a h1 menor a 4,25 m (Figura 4.32).
f) El sombrerete, tipo aspirador estático (Figura 4.34), se ubicará a los cuatro vientos con una altura de 1,20 m (base
del sombrerete) sobre el nivel del techo o terraza accesible. En caso de existir parapetos se sobrepasará estos en
1 m, muros circundantes en 0,40 m (ver Figura 4.19); asimismo se recomienda sobrepasar 0,40 m a partir de la
intersección del eje del conducto y los planos imaginarios trazados a 45° hacia y desde la parte más alta de esos
parapetos o muros (Figura 4.25.) En dicho caso, deberá determinarse la altura correspondiente e indicarse a escala
en el plano de obra, aclarando además cuáles son los parapetos circundantes.
Figura 4.34

Anexo 5
63 de 72
Figura 4.35
g) A un metro de la base del sombrerete el conducto contará con una abertura de 0,10 m x 0,15 m que permita
acceder visualmente al conducto principal. Estará dotada de tapa interior (en el conducto propiamente dicho) cuyo
plano interior coincida con la pared interna del conducto y de tapa externa sobre pared de recubrimiento, ambas
con cierre hermético (Figura 4.36). Las tapas de inspección deberán ser fácilmente accesibles.

Anexo 5
64 de 72
h) El conducto principal comenzará por debajo del nivel del piso del ambiente donde está instalado el artefacto más
bajo que descarga en el mismo. En su parte inferior tendrá abertura mínima de 100 cm² de área libre, protegida por
una rejilla adecuada, por donde entrará aire en forma directa o eventualmente por medio de un conducto horizontal
de igual sección que la indicada y cuya longitud no superará los tres metros. Dicha toma de aire se ubicará en
zonas neutras (no influenciadas por depresiones atmosféricas).
i) Para conseguir un óptimo funcionamiento del sistema es aconsejable que los artefactos estén instalados en
ambientes cuyas aberturas al exterior tengan la misma orientación geográfica en los distintos niveles.
La ventilación de artefactos instalados en ambientes cuyas aberturas al exterior tengan distinta orientación
geográfica puede provocar serios inconvenientes, como consecuencia de los diferentes valores de presión que
genera la acción del viento en los distintos frentes del edificio.
j) Los artefactos que se conecten a este sistema no podrán estar ubicados en baños, dormitorios, pasos o ambientes
únicos.
k) La conexión de un artefacto a conducto secundario deberá realizarse con una inclinación no menor a 3% respecto
a la horizontal. (ver Figura 4.12) y según recomendaciones del fabricante.
l) La conexión de la salida de los productos de combustión de un artefacto al conducto secundario deberá hacerse
mediante un manguito de conexión, el mismo que deberá estar herméticamente adosado a la cara externa del
conducto del artefacto y la pared del conducto secundario. (Figura 4.37).
4.4.3.2.5.2. Elementos a utilizar en la construcción de conductos colectivos.
Todos elementos a utilizar en la construcción de conductos en derivación deberán contar con la aprobación del
Organismo Certificador a continuación se enumeran los distintos componentes del conducto:
a) Módulo con sección principal (colector) y una sección secundaria (Figura 4.38).
b) Módulo con sección principal y una sección secundaria con plano inclinado (ver Figura 4.39).
c) Módulo con sección principal.
d) Brida de apoyo para los distintos casos (ver Figura 4.40.).
e) Rejilla entrada de aire
f) Sombreretes (ver Figura 4.34.).
g) Cintas de amianto para juntas y mastics sellantes.
Los materiales y elementos constitutivos tendrán características tales que confieran al conducto colectivo las siguientes
cualidades:
1) Resistencia mecánica suficiente.
2) Sistema de acople de los módulos que asegure estanqueidad de juntas y continuidad interna de superficies.
3) Rugosidad interior pequeña.
4) Resistencia a la temperatura de los gases de combustión (en general inferior a 250°C).
5) Impermeabilidad.
6) Baja conductividad térmica.
Figura 4.38 Figura 4.39 Figura 4.40

Anexo 5
65 de 72
4.4.3.2.5.3. Responsabilidad sobre la construcción de conductos colectivos.
El conducto colectivo de evacuación de productos de combustión de artefactos a gas, cuando este sirve a varias
viviendas en un mismo edificio, constituye una parte de la construcción cuya falla, deficiencia o vicio constructivo puede
significar riesgo para la vida de las personas ocupantes de dichas viviendas. Por lo tanto y por corresponder la
construcción de los mismos al proyecto original de los edificios, la responsabilidad del cumplimiento de las disposiciones
establecidas en el presente Reglamento y de las reglas de construcción que ello implica, corresponderá a la dirección
de obra que reconozcan las Ordenanzas Municipales.
Deberá presentarse un plano de obra que además indicará los siguientes detalles referidos al conducto:
a) Ubicación geográfica con indicación de punto cardinales.
b) Sección del o los conductos con especificación de los materiales a utilizar y métodos constructivos.
c) Detalles de los conductos de entrada de aire.
d) Plano o folleto del remate a utilizar.
e) Elevación del edificio, con un corte longitudinal del conducto.
f) Plano de un piso (tipo) intermedio.
g) Planta y corte de ubicación del remate.
h) Tipo y detalles de la instalación de los artefactos.
i) Otros detalles que se estimen necesarios para el buen funcionamiento del sistema.
4.4.3.2.6. Conductos de evacuación de tiro natural para Alvéolo Técnico.
a) Conducto individual
1) La sección de los conductos individuales del último nivel debe ser determinada utilizando las tablas del punto
4.4.3.2.4, u otros métodos matemáticos que verifique condiciones equivalentes.

Anexo 5
66 de 72
2) Los conductos y conexiones para 2 niveles únicamente deben estar conformes a los definidos en estas tablas
(punto 4.4.3.2.4) si la altura disponible es inferior a 3 metros.
b) Conducto colectivo
1) La reglamentación no impone para este tipo de conducto la existencia de conexiones individuales en
derivación de altura de piso.
2) La sección del conducto y el diámetro de los conductos de conexión se determinan por las Tablas 4.7, u otros
métodos matemáticos que verifique condiciones equivalentes.
3) La elección de la tabla a utilizar está en función del número de aparatos por nivel y el tipo de conexión.
Tabla 4.7
Número de aparatos
Por nivel
Tipo de conexión Tabla a Emplear
1 Conexión simple 4.8
2 Conexión simple 4.9
2 Conexión doble 4.10
Notación utilizada en los cuadros:
Ø (mm) : diámetro del conducto colector.
H : Altura disponible altura comprendida entre la salida del conducto colectivo
(excluyendo aspirador estático) y el lugar donde se efectúa en el conducto
colectivo (o podría efectuarse) la conexión del aparato más alto. Esta altura debe
ser superior a 1,5 m.
P : Potencia nominal de cada aparato de gas.
n : número total de niveles equipados con alvéolos.
dn : diámetro del conducto de conexión de un aparato al conducto colector en el último
nivel (n).
dn-1 : diámetro del conducto de conexión de un aparato al conducto colector en el nivel
n-1
di : diámetro del conducto de conexión de un aparato con los demás niveles.
a) Conexión Simple un aparato por nivel
Tabla 4.8

Anexo 5
67 de 72
b) Conexión Simple dos aparatos por nivel.

Anexo 5
68 de 72
Tabla 4.9
c) onexión Doble dos aparatos por nivel
P
(kW )
n
7 280 315 355 450 250 315 315 355
6 250 315 355 400 224 280 315 315
5 250 280 315 355 200 250 280 315
4 224 250 315 355 180 224 250 280
3 200 224 280 315 160 200 224 250
2 160 180 224 250
di = diám etro de la boquilla del aparato Conductos individuales hacer uso de
Tablas del punto 4.4.3.2.4.
dn = 180 m m para P > 23,2 kW dn-1 = 180 m m para P > 23 ,2 kW
dn-1 = diám etro de la boquilla del aparato di = diám etro de la boquilla del aparato
Hacer uso de tablas del punto4.4.3.2.4.
Diámetro de los conductos de conexión
dn = 153 m m para P < 23,2 kW dn-1 = 153 m m para P< 23 ,2 kW
9,3<P<13,9
13,9<P<18,6
18,6<P<23,2
23,2<P<27,8
9,3<P<13,9
13,9<P<18,6
18,6<P<23,2
23,2<P<27,8
Diámetro de conducto colector Ø (mm)
H > 3 m
Caso 4: 1,50 m < H < 3 m
Caso 5: H > 1,50 m

Anexo 5
69 de 72

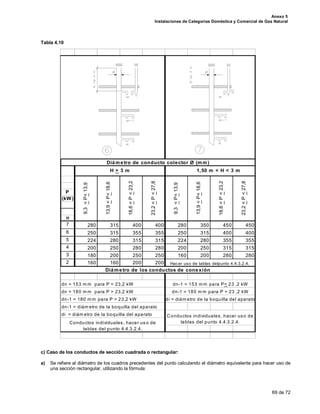

Tabla 4.10
c) Caso de los conductos de sección cuadrada o rectangular:
a) Se refiere al diámetro de los cuadros precedentes del punto calculando el diámetro equivalente para hacer uso de
una sección rectangular, utilizando la fórmula:
P
(kW )
n
7 280 315 400 400 280 350 450 450
6 250 315 355 355 250 315 400 400
5 224 280 315 315 224 280 355 355
4 200 250 280 280 200 250 315 315
3 180 200 250 250 160 200 280 280
2 160 160 200 200
dn-1 = diám etro de la boquilla del aparato
di = diám etro de la boquilla del aparato Conductos individuales, hacer uso de
tablas del punto 4.4.3.2.4.Conductos individuales, hacer us o de
tablas del punto 4.4.3.2.4.
dn = 180 m m para P > 23,2 kW dn-1 = 180 m m para P > 23 ,2 kW
dn-1 = 180 m m para P > 23,2 kW di = diám etro de la boquilla del aparato
Hacer uso de tablas delpunto 4.4.3.2.4.
Diámetro de los conductos de conexión
dn = 153 m m para P < 23,2 kW dn-1 = 153 m m para P< 23 ,2 kW
9,3<P<13,9
13,9<P<18,6
18,6<P<23,2
23,2<P<27,8
9,3<P<13,9
13,9<P<18,6
18,6<P<23,2
23,2<P<27,8
Diámetro de conducto colector Ø (mm)
H > 3 m 1,50 m < H < 3 m

Anexo 5
70 de 72
Deq = 2 (a * b) / (a + b)
Deq = Diametro equivalente de una sección rectangular.
a y b son los lados de la sección rectangular del conducto de humos.
b) La sección del conducto debe ser tal que la relación de la más grande dimensión a la más pequeña no exceda el
valor de 1,6.
4.4.3.3. Aparatos no estancos no conectados.
Los artefactos que no cuenten con conductos de evacuación adosados a su estructura, deberán cumplir con lo
establecido para la evacuación correcta de productos de combustión.
4.4.3.3.1. Evacuación a través de un conducto.
a) La evacuación de los productos de combustión de aparatos no conectados puede realizarse por medio de un
conducto de humo inutilizado o aprovechando un conducto de aire viciado.
b) El conducto de humo inutilizado puede ser un conducto de humo individual o una partida individual de conducto
colectivo (conducto secundario).
c) El conducto de evacuación de aire viciado, puede ser individual o colectivo, de tiro natural o extracción mecánica.
d) La sección u orificio que conecta con el conducto será mayor o igual a 100 cm
2
en caso de conducto de tiro natural; si
se realiza a través de un extractor mecánico, la sección se determina tomando en cuenta las características del
equipo de extracción y de los caudales a extraer.
Figura 4.41
h > 1,80 m
Llegada de aire Directa o
Indirecta
EVACUACIÓN POR UN CONDUCTO
VERTICAL O COLECTIVO DE TIRO
NATURAL

Anexo 5
71 de 72
4.4.3.3.2. Evacuación a través del corta-tiro de otro aparato.
a) Para evacuar los productos de la combustión de aparatos no conectados se aprovecha el corta-tiro de otro aparato
conectado en el mismo ambiente.
b) La parte superior del corta-tiro debe estar situada mínimamente a 1,80 m el suelo para poder ser aprovechado como
orificio de evacuación para otro aparato no conectado.
Figura 4.42
4.4.3.3.2. Evacuación a través de una apertura en la parte alta de la pared.
a) La evacuación de los productos de combustión de aparatos no estancos no conectados pueden realizarse por una
apertura en la parte alta de una o más paredes que comuniquen con el exterior.
b) El paso a través de la pared puede ser único o dividido en varios pasos de sección total mayor o igual a 100 cm2
.
c) Los orificios deben estar situados de modo tal que los elementos móviles de la vivienda no puedan obturarlo
(batientes de puertas o ventanas, etc.)
Figura 4.43
Llegada de aire
Directa o Indirecta
h > 1,80 m
EVACUACIÓN POR CORTA TIRO DE UN
APARATO CONECTADO A UN
CONDUCTO DE TIRO NATURAL
EVACUACIÓN POR UNA APERTURA EN
Llegada de aire
obligatoriamente Directa
h > 1,80 m

Anexo 5
72 de 72
4.4.3.3.3. Requisitos generales para aparatos no estanco no conectados.
Deberá ejecutarse en conformidad con los siguientes requisitos:
a) Se colocarán en lugares en que los quemadores no queden sometidos a corrientes de aire.
b) Que el local posea las aberturas necesarias comunicadas con el exterior, como se indica más atrás, para reponer el
aire consumido por la combustión.
c) No podrán ir embutidas, con excepción de los modelos aprobados para tal fin.
d) Deberán quedar perfectamente niveladas la plancha y rejillas soportes.
e) Las paredes próximas a la cocina deben ser de material incombustible como así también la parte de piso en que se
apoya.
f) Los baños, duchas, dormitorios, salas de estar, así como las piezas en comunicación con estas últimas (por una
abertura permanente aparte de aquellas previstas para la llegada de aire en parte baja) NO pueden tener un aparato
de producción de agua caliente no conectado (calentador de agua instantáneo, o un acumulador de agua cuya
potencia es mayor a 2,3 kW).
g) Un local no debe contener más de un calentador de agua instantáneo no conectado.
4.4.4. Aireación.
Aireación o ventilación rápida, es muy necesaria para la evacuación rápida de los productos de la combustión y/o en algún
caso posibles fugas de gas, y así de esta manera realizar la limpieza del local a través de una abriente.
a) Se considera local con abriente: si se tiene una ventana o un marco de por lo menos 0,4 m
2
de sección libre,
abriéndose directamente hacia el exterior, o sobre un patio de ventilación (considerándose así a un lugar cuya pared
más pequeña será de por lo menos 2 metros).
b) O si existe posibilidad de circuito de aire por limpieza rápida en la vivienda donde se encuentra el aparato:
1) Si el local se abre, por una puerta no clausurada, hacia una primera pieza provista de una abriente (ventana o
puerta) que conecta con el exterior.
2) o si el local posee una segunda abertura (puerta, ventana o marco) dando sobre otra pieza o un conjunto de
piezas que se comunican y dispongan de al menos de una abriente dando hacia otra fachada diferente a la
primera pieza ya mencionada.

Anexo 5 2015

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Anexo 5 2015

Último

Anexo 5 2015
