1. Elementos de Máquinas
y Mecanismos
Elementos de
Unión
Elementos de
transmisión
Mecanismos

2. Elementos de Unión
Roscados
Enchavetados
Con pasadores
Remachados

4. TIPOS DE ROSCAS
rosca triangular (la más usada para la fijación)
rosca cuadrada (sin normalizar)
rosca trapecial (trapecio isósceles, usadas
para transmisión de fuerza)
rosca redonda (para roscas que tengan mucho
desgaste)
rosca en diente de sierra (para transmitir
grandes esfuerzos)
Por la forma del filete o perfil de la rosca se clasifican en:

6. ROSCAS NORMALIZADAS
ROSCA MÉTRICA ISO
(M 30X1.5 UNE 17702)
ROSCA CORTANTE (Rc)
ROSCA WITHWORTH
(W 5” 1/4 DIN 11)
ROSCA DE GAS (R o G)
ROSCA TRAPECIAL
(Tr 50X14 DIN 103)
ROSCA SELLER (S.A.E.)
ROSCA EN DIENTE DE SIERRA
(S 40X10 DIN 513)
ROSCA REDONDA
(Rd 16X3 DIN 405)
ROSCA ELÉCTRICA O EDISON

7. UNIONES ROSCADAS
UNIONES ROSCADAS:
Son uniones desmontables muy difundidas en la
construcción de máquinas. Se pueden realizar por medio de tornillos, tornillo
y tuerca, espárragos roscados y prisioneros
TORNILLOS:
Los tornillos son elementos mecánicos empleados para realizar,
en la mayoría de los casos, uniones con cierre de fuerza.
Se fabrican de aceros al carbono, de aceros aleados, de aceros inoxidables y de
metales no ferrosos.
TIPOS DE TORNILLOS:
Los tornillos se diferencian, según la Norma DIN
1891, por la rosca, la forma de la cabeza, la forma del vástago, el extremo del
tornillo y la forma de accionamiento.
La rosca puede ser tallada con herramienta de corte o por laminación

8. UNIONES ROSCADAS
TORNILLO HEXAGONAL:
Se utiliza para unir piezas con agujeros pasante.Se emplea sin tuerca
cuando la rosca hembra está tallada en una de las piezas que se
desea unir.
• TORNILLO HEXAGONAL DE
ROSCA CORTA (a) Y ROSCA
LARGA (b).
• TORNILLO HEXAGONAL DE
AJUSTE CON ROSCA LARGA
(C) Y ROSCA CORTA (D)
• TORNILLO HEXAGONAL CON
ESPIGA (E) Y CON PUNTA (F)

9. UNIONES ROSCADAS
TORNILLOS DE CABEZA CUADRADA
Se emplean en uniones donde el esfuerzo de apriete es mayor
que el solicitado a los tornillos de cabeza hexagonal. Las
llaves cuadradas se adaptan mejor que las fijas y por lo tanto
es más difícil que salte. También se emplean para unir chapas,
cortándoles la cabeza, después de apretarlos
• TORNILLO CUADRADO CON
COLLAR
• TORNILLO CUADRADO CON
NÚCLEO SALIENTE
• TORNILLO CUADRADO CON
COLLAR Y ESPIGA
• TORNILLO CUADRADO PARA
FIJAR CHAPAS
• TORNILLO EN ( T )
• Para sujetar mordazas

10. ESPARRAGOS
Se emplean cuando las piezas a unir se tienen que desmontar con
bastante frecuencia. El extremo del espárrago roscado a la pieza de
la máquina no se desmonta, por lo que no se daña. Los extremos de
los espárragos pueden ir roscados, con el mismo o distinto paso de
rosca

11. TORNILLOS PRISIONEROS O ESPIGAS ROSCADA
Se utilizan para asegurar contra giro o desplazamiento, piezas
de máquinas,como anillos de ajuste, casquillos de cojinetes,
etc. Están roscados en toda su longitud y tienen una ranura
para apretarlos
• ESPIGA ROSCADA CON
SALIENTE CÓNICO
• ESPIGA ROSCADA CON
PUNTA
• ESPÌGA ROSCADA CON
HEXÁGONO INTERIOR
• ESPIGA ROSCADA CON
HEXÁGONO INTERIOR Y
PUNTA

12. TORNILLOS PRISIONEROS O ESPIGAS ROSCADAS
• ESPIGA ROSCADA CON
HEXÁGONO INTERIOR Y
VÁSTAGO
• TORNILLO DE VÁSTAGO
• ESPIGA ROSCADA CON
VÁSTAGO
• ESPIGA ROSCADA CON
VÁSTAGO
• TORNILLOS CON PIVOTE

13. TORNILLOS DE CABEZA RANURADA
SE APRIETAN MEDIANTE UN DESTORNILLADOR Y SE UTILIZAN
PARA UNIONES SIN IMPORTANCIA Y DONDE EL ESFUERZO DE
APRIETE NO DEBE SER FUERTE
• TORNILLO CILINDRICO
• TORNILLO CILINDRICO
• TORNILLO GOTA DE SEBO
• TORNILLO CABEZA
REDONDA
• TORNILLO AVELLANADO
• TORNILLO GOTA DE SEBO
• TORNILLO AVELLANADO
• TORNILLO GOTA DE SEBO

14. TORNILLOS DE CABEZA RANURADA
• GOTA DE SEBO CABEZA
PEQUEÑA
• GOTA DE SEBO CABEZA
GRANDE
• GOTA DE SEBO CON
VÁSTAGO O ESPIGA
• GOTA DE SEBO CON
SALIENTE
• GOTA DE SEBO
AVELLANADO CON ESPIGA
• AVELLANADO CON ESPIGA
• CON TALADROS CRUZADOS

15. TORNILLOS CON CABEZA EN CRUZ
SE EMPLEAN PARA FIJAR PIEZAS QUE SE DESMONTAN CON
FRECUENCIA Y QUE NO ESTAN SOMETIDAS A GRANDES
ESFUERZOS, COMO LAS PIEZAS EXTERIORES DE LAS MÁQUINAS
( CÁRTERES, TAPADERAS, ETC. )
• GOTA DE SEBO CON
RANURAS CRUZADAS
• REDONDO CON RANURAS
CRUZADAS
• AVELLANADO CON RANURAS
CRUZADAS
• GOTA DE SEBO CON
RANURAS CRUZADAS

16. TORNILLOS DE AUTORROSCADO O DE CORTE
• TORNILLO AVELLANADO DE
FILOS
• TORNILLO DE GOTA DE SEBO
AVELLANADO DE FILOS
• TORNILLO DE PLANCHA
AVELLANADO CON RANURAS
CRUZADAS
• TORNILLO DE PLANCHA DE
GOTA DE SEBO AVELLANADO
CON RANURAS CRUZADAS

17. TORNILLOS DE AUTORROSCADO O DE CORTE
TALLAN POR SÍ MISMOS LA ROSCA HEMBRA AL ATORNILLARSE
EN EL AGUJERO DEL NÚCLEO. ES´TÁN TEMPLADOS POR
CEMENTACIÓN. SOLO SE FABRICAN HASTA M8
• TORNILLO DE
AUTORROSCADO
• TORNILLO HEXAGONAL DE
FILOS
• TORNILLO CILINDRICO DE
FILOS
• TORNILLO REDONDO DE
FILOS

18. TORNILLOS DE AUTORROSCADO O DE CORTE, DE
FILOS
• TORNILLO AVELLANADO DE
FILOS
• TORNILLO DE GOTA DE
SEBO AVELLANADO DE FILO
• TORNILLO DE PLANCHA
AVELLANADO CON
RANURAS CRUZADAS
• TORNILLO DE PLANCHA DE
GOTA DE SEBO
AVELLANADO CON
RANURAS CRUZADAS

19. TUERCAS
LAS TUERCAS SE HAN DE PODER AFLOJAR, APRETAR Y
ASEGURAR BIEN, SE FABRICAN DE DIVERSAS FORNAS, DE
ACUERDO CON SU APLICACIÓN
• TUERCA HEXAGONAL
• Son las de mayor empleo. Su
altura es de 0,8x d
• TUERCA PLANA
HEXAGONAL
• TUERCA CUADRADA PLANA

20. TUERCAS
• TUERCA BAJA DE CAPERUZA
• Se emplean para proteger los
extremos de los tornillos y ofrecer
un aspecto decorativo. (e)
• TUERCA PLANA DE CORONA O
ALMENADA (f) y (g)
• Se emplean cuando han de ser
aseguradas con pasadores. Se
fabrican con 6 o 10 ranuras
• TUERCA DE RANURAS
• Se emplean para fijar piezas en los
ejes ( cigüeñales) (h)

21. TUERCAS
• TUERCA CON RANURA
• TUERCA DE DOS AGUJEROS
• TUERCA ALTA MOLETEADA
• Se emplean en uniones que se
desmontan con frecuencia y con
poca carga. Se aprietan con la
mano
• TUER. PLANA MOLETEADA
• TU. DE ALETAS O MARIPOSA
• Tiene la misma aplicación que las
tuercas moleteadas
• TUERCA DE ANILLO

22. Unión de dos piezas mediante
un tornillo no pasante.
Unión de dos piezas mediante un
tornillo pasante
Unión de dos piezas mediante
un espárrago.

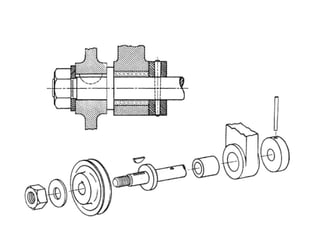

23. PERNO TORNILLO ESPARRAGO

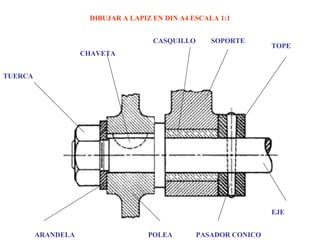

24. Dibujar a lapiz en DIN A4 y a escala 1:1

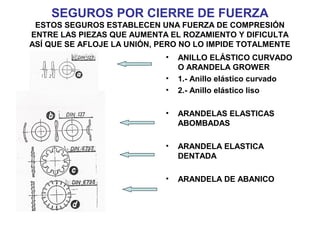

25. SEGUROS POR CIERRE DE FUERZA
ESTOS SEGUROS ESTABLECEN UNA FUERZA DE COMPRESIÓN
ENTRE LAS PIEZAS QUE AUMENTA EL ROZAMIENTO Y DIFICULTA
ASÍ QUE SE AFLOJE LA UNIÓN, PERO NO LO IMPIDE TOTALMENTE
• ANILLO ELÁSTICO CURVADO
O ARANDELA GROWER
• 1.- Anillo elástico curvado
• 2.- Anillo elástico liso
• ARANDELAS ELASTICAS
ABOMBADAS
• ARANDELA ELASTICA
DENTADA
• ARANDELA DE ABANICO

26. SEGUROS POR CIERRE DE FUERZA
• TUERCAS DE SEGURIDAD
• TUERCA HEXAGONAL
AUTOASEGURADORA
• TUERCA HEXAGONAL DE
DOS PIEZAS
AUTOASEGURADORA
• TUERCA DE SEGURIDAD

27. SEGUROS POR CIERRE DE FORMA
CON LOS SEGUROS POR CIERRE DE FORMA PUDE IMPEDIRSE
POR COMPLETO QUE SE AFLOJEN LAS UNIONES POR TORNILLOS.
LA UNIÓN NO PODRÁ AFLOJARSE HASTA QUE SE QUITE EL
SEGURO
• CHAPA DE SEGURIDAD CON
DOS OREJETAS
• CHAPA DE SEGURIDAD CON
TALON
• CHAPA DE SEGURIDAD CON
TALON INTERIOR
• CHAPA DE SEGURIDAD O
ARANDELA DE CIERRE
• ANILLA ELASTICA CON
GANCHO
• PASADOR
• ALAMBRE DE SEGURIDAD

28. ARANDELAS
• PLANA PARA TORNILLO
HEXAGONAL
• PLANA PARA TUERCA
HEXAGONAL
• PARA TORNILLO CILINDRICO
• INCLINADA CO VIGUETA EN
• (U)
• CUADRADA CON VIGUETA
EN (I)

29. SEGUROS CONTRA DESPLAZAMIENTO AXIAL
PARA ASEGURAR LA POSICIÓN DE EJES MONTADOS SOBRE
AGUJEROS Y DE PIEZAS SOBRE EJES, SE UTILIZAN LOS ANILLOS
DE SEGURIDAD, ARANDELAS DE SEGURIDAD Y ANILLOS
ALÁSTICOS
• ANILLOS DE SEGURIDAD PARA
EJES DIN 471
• Para ejes mayores de 9mm
• ANILLOS DE SEGURIDAD PARA
EJES
• Para ejes menores de 9mm
• ANILLOS DE SEGURIDA PARA
TALADROS. DIN 472

30. SEGUROS CONTRA DESPLAZAMIENTO AXIAL
• ANILLOS DE FORMAS
ESPECIALES
• Sujetan sin juego lateral
• ARANDELA DE SEGURIDAD
PARA EJES DIN 6799
• Pueden colocarse fácilmente,
pero sólo absorben esfuerzos
axiales reducidos
• ANILLOS ELÁSTICOS PARA
EJES Y TALADROS. DIN 9035
• Son anillos de alambre de
acero introducidos en una
ranura semitórica hasta la
mitad de su diametro

31. UNION CON PASADORES

32. UNIONES CON PASADORES O CLAVIJAS
LAS UNIONES CON PASADORES O CLAVIJAS PERTENECEN AL
GRUPO DE UNIONES DESMONTABLES. ESTÁN SOMETIDOS A
ESFUERZO CORTANTE. TIENEN TRES MISIONES:
1ª FACILITAR EL MONTAJE, CONSIGUIENDO LA POSICIÓN
PRIMITIVA EXACTA DE LAS PIEZAS A UNIR, EVITANDO EL
DESPLAZAMIENTO LATERAL DE LAS MISMAS. ESTOS SON LOS
PASADORES O CLAVIJAS DE AJUSTE.
2º UNIR PIEZAS PARA TRANSMITIR PEQUEÑOS ESFUERZOS. SON
MÁS BARATOS QUE LOS TORNILLOS Y SUPONEN UNA
DEBILITACIÓN IMPERCEPTIBLE EN LA SECCIÓN TRANSVERSAL DE
LAS PIEZAS QUE UNEN. ESTOS SON LOS PASADORES O CLAVIJAS
DE SUJECIÓN.
3ª EVITAR SOBRECARGAS EN PIEZAS DELICADAS Y DE ALTO
VALOR. SE MONTAN ENTRE EL ACCIONAMIENTO Y EL HUSILLO DE
TRABAJO Y EN CASO DE SOBRECARGA EXCESIVA SE CIZALLA,
CON LO QUE LA UNIÓN QUEDA INTERRUMPIDA. ESTOS SON LOS
PASADORES O CLAVIJAS DE SEGURIDAD POR ROTURA

33. PASADORES CILINDRICOS Y CÓNICOS

34. PASADORES ESTRIADOS
EN LA SUPERFICIE LATERAL, DE FORMA CILINDRICA LLEVAN
TRES ENTALLADURAS QUE FORMAN RESALTOS QUE SE
OBTIENEN POR LAMINACIÓN. SON DE REDUCIDO PRECIO Y SE
AJUSTAN CON FACILIDAD. NO ES NECESARIO ESCARIAR LOS
ORIFICIOS PARA PASADORES ESTRIADOS. EL MATERIAL
EMPLEADO PARA SU FABRICACIÓN ES EL ACERO, EL LATÓN O EL
MATERIAL SINTÉTICO
• CILINDRICO ENTALLADO.
DIN1473
• CON ENTALLADURA EN
CONO. DIN 1471
• ESTRIADO DE MULETILLA.
DIN 1475
• ESTRIADO DE AJUSTE. DIN
1472
• ESTRIADO CON ESPIGA. DIN
1474
• CLAVO ENTALLADO CON
CABEZA REDONDA
• CLAVO ENTALLADO CON
CABEZA AVELLANADA

36. Pasadores cónicos

37. UNIONES ENCHAVETADAS

38. UNIONES ENCHAVETADAS
LAS CHAVETAS TIENEN UNA INCLINACIÓN DE 1:100, EN VIRTUD DE
LA CUAL SE ESTABLECE, ENTRE LAS PIEZAS A UNIR, UN
ESFUERZO DE COMPRESIÓN EN DIRECCIÓN RADIAL QUE
GARANTIZA LA UNION DE AMBAS
• CHAVETA DE CUÑA O DE FUERZA. DIN
6886 B.
• Van montadas sobre las ranuras de la rueda
y del eje.
• CHAVETA ENCAJADA O ENGASTADA. DIN
6886 A.
• Se montan ajustadas sobre chaveteros de
las mismas dimensiones
• CHAVETA DE TALON. DIN 6887
• Se emplea cuando para sacar la chaveta se
tropieza con una dificultad de sitio
• CHAVETA PLANA. DIN 6883
• Se emplea para casos de importancia
secundaria

39. UNIONES ENCHAVETADAS
• CHAVETA PLANA DE TALON. DIN 6884
• CHAVETA CÓNCAVA. DIN 6881
• CHAVETA CONCAVA DE TALÓN. DIN
6889
• CHAVETAS TANGENCIALES. DIN 268
• Se utiliza cuando hay que transmitir
momentos torsores muy grandes y de
sentido de giro alternativo

42. UNIONES MEDIANTE LENGÜETAS

43. UNIONES MEDIANTE LENGÜETAS
SE UTILIZAN PARA UNIONES DE ARRASTRE, YA QUE NO EJERCEN
LA ACCIÓN CUÑA, COMO LAS CHAVETAS. PARA ASEGURARLAS
CONTRA EL DESPLAZAMIENTO AXIAL SE UTILIZAN TORNILLOS,
ANILLOS ELÁSTICOS, PASADORES, ETC.
• LENGÜETAS DE AJUSTE DE
CARAS FRONTALES
REDONDAS. DIN 6885 A.
• LENGÜETAS DE AJUSTE DE
CARAS FRONTALES
RECTAS. DIN 6885 B.
• LENGÜETAS DESLIZANTES
PARA UN TORNILLO DE
FIJACIÓN. DIN 6885 C.
• PARA DOS TORNILLOS DE
FIJACIÓN. DIN 6885 F.
• LENGÜETAS DESLIZANTES
PARA UN TORNILLO DE
FIJACIÓN, CON BISEL. DIN
6885 G.

44. UNIONES MEDIANTE LENGÜETAS
• LENGÜETAS DE MUÑON CENTRAL
• LENGÜETAS DE MUÑÓN O GORRÓN
LATERAL
• Se deslizan sobre la ranura longitudinal
del árbol o husillo. Se emplean para el
accionamiento automático, longitudinal o
transversal, de los tornos
• LENGÜETAS DE DISCO
• Se emplea para la transmisión de
movimientos de árboles con extremos
cónicos. En su construcción se debilita
mucho la sección transversal del árbol,
por lo que se emplea para transmitir

46. Uniones con lengüetas: son similares a las uniones con
chavetas , las lengüetas se diferencian en que tienen las
caras paralelas y su colocación en la ranura del eje se
realiza con juego
Unión de eje y cubo mediante una lengüeta semirredonda

47. En las figuras siguientes se ejemplifican diversos elementos de
unión, el eje roscado se une por medio de una tuerca a la polea. La
polea gira arrastrada por la chaveta inserta en el eje, éste rota al
interior del buje debido al ajuste deslizante que existe entre ellos. El
buje se une al soporte por medio de un ajuste apretado y finalmente,
el conjunto se une al soporte por medio de una golilla gruesa y un
pasador cónico.

48. TUERCA
ARANDELA POLEA PASADOR CONICO
EJE
CHAVETA
CASQUILLO SOPORTE
TOPE
DIBUJAR A LAPIZ EN DIN A4 ESCALA 1:1

50. UNIONES REMACHADAS

51. L = e + e +1.5 x e. remache
