1. CAPITULO I : ANTECEDENTES

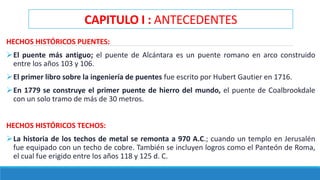

HECHOS HISTÓRICOS PUENTES:

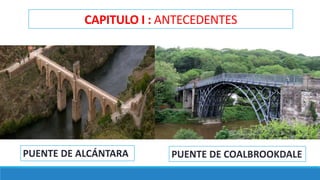

El puente más antiguo; el puente de Alcántara es un puente romano en arco construido
entre los años 103 y 106.
El primer libro sobre la ingeniería de puentes fue escrito por Hubert Gautier en 1716.
En 1779 se construye el primer puente de hierro del mundo, el puente de Coalbrookdale
con un solo tramo de más de 30 metros.
HECHOS HISTÓRICOS TECHOS:
La historia de los techos de metal se remonta a 970 A.C.; cuando un templo en Jerusalén
fue equipado con un techo de cobre. También se incluyen logros como el Panteón de Roma,
el cual fue erigido entre los años 118 y 125 d. C.

2. CAPITULO I : ANTECEDENTES

3. CAPITULO I : ANTECEDENTES

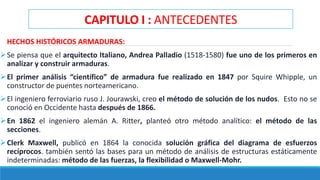

HECHOS HISTÓRICOS ARMADURAS:
Se piensa que el arquitecto Italiano, Andrea Palladio (1518-1580) fue uno de los primeros en
analizar y construir armaduras.
El primer análisis “científico” de armadura fue realizado en 1847 por Squire Whipple, un
constructor de puentes norteamericano.
El ingeniero ferroviario ruso J. Jourawski, creo el método de solución de los nudos. Esto no se
conoció en Occidente hasta después de 1866.
En 1862 el ingeniero alemán A. Ritter, planteó otro método analítico: el método de las
secciones.
Clerk Maxwell, publicó en 1864 la conocida solución gráfica del diagrama de esfuerzos
recíprocos. también sentó las bases para un método de análisis de estructuras estáticamente
indeterminadas: método de las fuerzas, la flexibilidad o Maxwell-Mohr.

4. CAPITULO II : MARCO TEÓRICO
BASES TEÓRICAS.

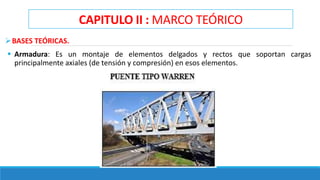

 Armadura: Es un montaje de elementos delgados y rectos que soportan cargas
principalmente axiales (de tensión y compresión) en esos elementos.

5. CAPITULO II : MARCO TEÓRICO
BASES TEÓRICAS.

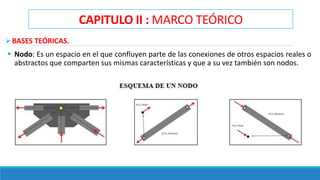

 Nodo: Es un espacio en el que confluyen parte de las conexiones de otros espacios reales o
abstractos que comparten sus mismas características y que a su vez también son nodos.

6. CAPITULO II : MARCO TEÓRICO
BASES TEÓRICAS.

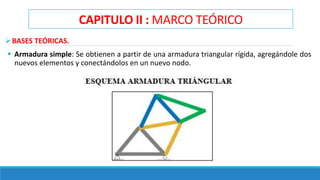

 Armadura simple: Se obtienen a partir de una armadura triangular rígida, agregándole dos
nuevos elementos y conectándolos en un nuevo nodo.

7. CAPITULO II : MARCO TEÓRICO
DEFINICIÓN DE TÉRMINOS BÁSICOS.
 Método de nodos: Es el método por el cual se obtienen los esfuerzos en los miembros
considerando las condiciones de equilibrio de cada nudo a la vez.

8. CAPITULO II : MARCO TEÓRICO
DEFINICIÓN DE TÉRMINOS BÁSICOS.
 Métodos de secciones: Se corta la armadura a lo largo de una línea imaginaria y sustituyó
las fuerzas internas por fuerzas externas equivalentes. Haciendo sumatoria de momento en
puntos convenientes (puntos de Ritter) pueden obtenerse todas las fuerzas internas.

9. CAPITULO II : MARCO TEÓRICO

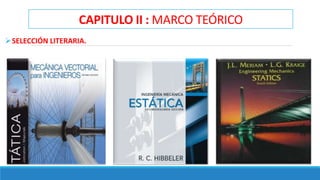

SELECCIÓN LITERARIA.

10. CAPITULO III : MARCO REFERENCIAL
Mecánica Vectorial para Ingenieros Estática : Página 161 y 192

11. CAPITULO III : MARCO REFERENCIAL

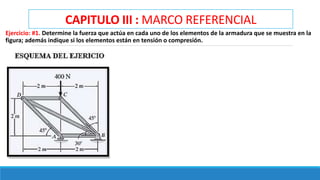

Ejercicio: #1. Determine la fuerza que actúa en cada uno de los elementos de la armadura que se muestra en la
figura; además indique si los elementos están en tensión o compresión.

12. CAPITULO III : MARCO REFERENCIAL

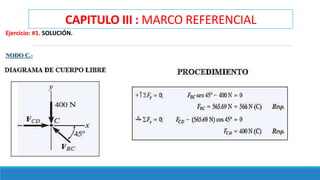

Ejercicio: #1. SOLUCIÓN.
NODO C.-

13. CAPITULO III : MARCO REFERENCIAL
Ejercicio: #1. SOLUCIÓN.
NODO D.-

14. CAPITULO III : MARCO REFERENCIAL
Ejercicio: #1. SOLUCIÓN.
NODO A.-

15. CAPITULO III : MARCO REFERENCIAL

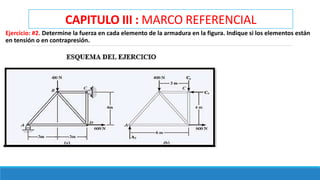

Ejercicio: #2. Determine la fuerza en cada elemento de la armadura en la figura. Indique si los elementos están
en tensión o en contrapresión.

16. CAPITULO III : MARCO REFERENCIAL

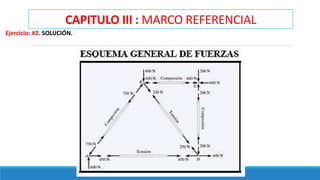

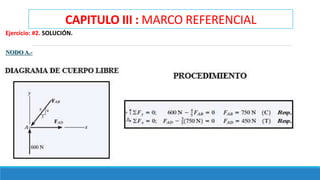

Ejercicio: #2. SOLUCIÓN.
NODO A.-

17. CAPITULO III : MARCO REFERENCIAL

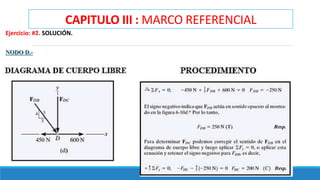

Ejercicio: #2. SOLUCIÓN.
NODO D.-

18. CAPITULO III : MARCO REFERENCIAL
Ejercicio: #2. SOLUCIÓN.

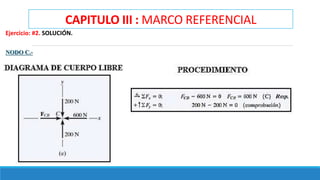

NODO C.-

19. CAPITULO III : MARCO REFERENCIAL
Ejercicio: #2. SOLUCIÓN.

20. CAPITULO IV : APLICACIONES

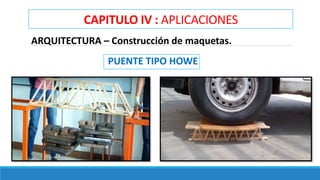

ARQUITECTURA – Construcción de maquetas.
PUENTE TIPO HOWE

21. CAPITULO IV : APLICACIONES

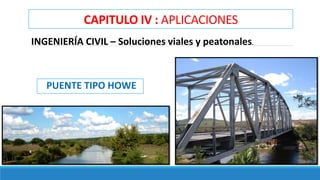

INGENIERÍA CIVIL – Soluciones viales y peatonales.
PUENTE TIPO HOWE

22. CAPITULO IV : APLICACIONES
INFORMÁTICA- Programa de análisis gráfico rápido de estructuras
INTERFAZ DEL PROGRAMA (GRASP)

23. CAPITULO IV : APLICACIONES

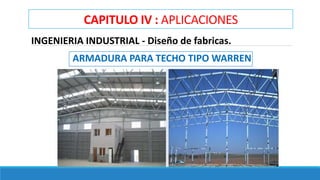

INGENIERIA INDUSTRIAL - Diseño de fabricas.
ARMADURA PARA TECHO TIPO WARREN
