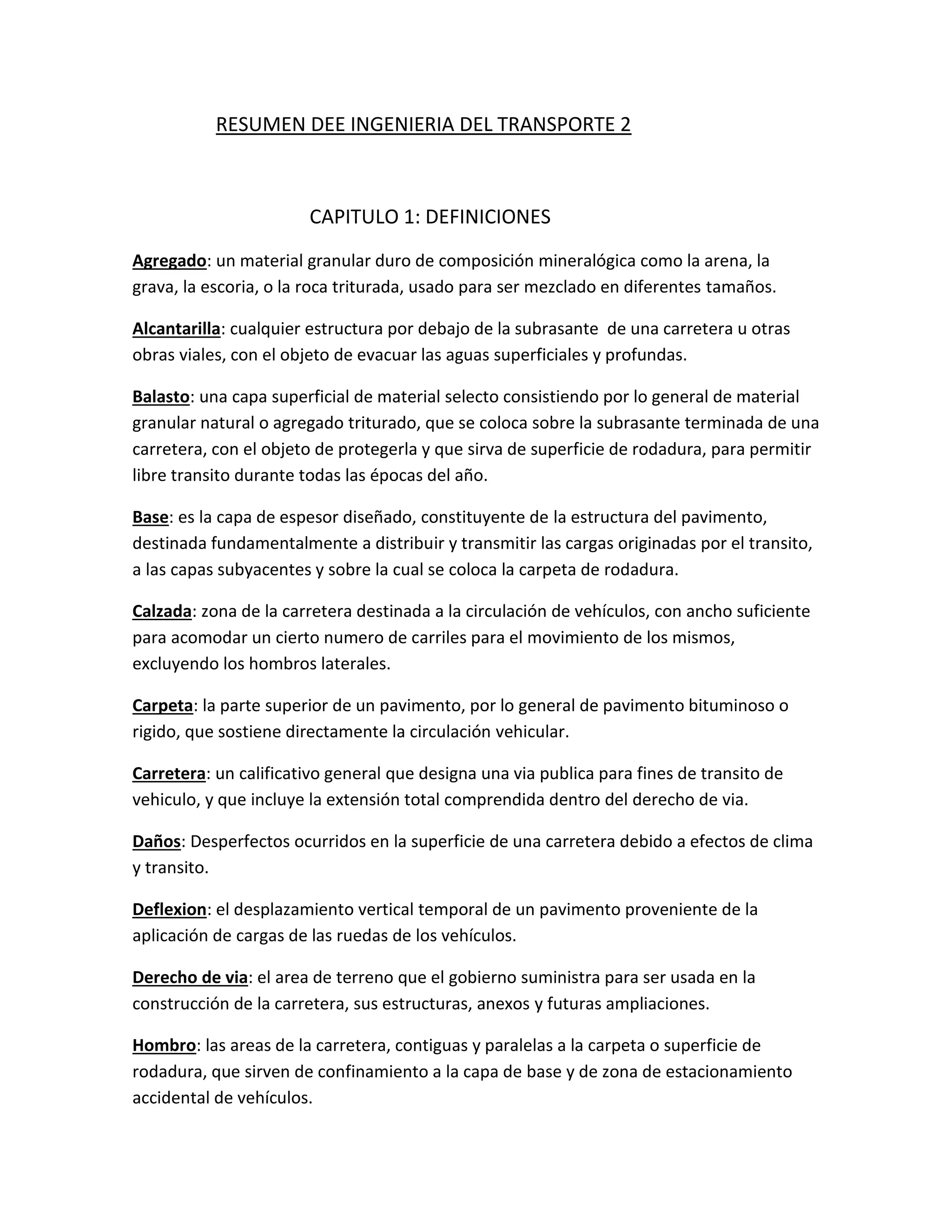

1. RESUMEN DEE INGENIERIA DEL TRANSPORTE 2
CAPITULO 1: DEFINICIONES
Agregado: un material granular duro de composición mineralógica como la arena, la
grava, la escoria, o la roca triturada, usado para ser mezclado en diferentes tamaños.
Alcantarilla: cualquier estructura por debajo de la subrasante de una carretera u otras
obras viales, con el objeto de evacuar las aguas superficiales y profundas.
Balasto: una capa superficial de material selecto consistiendo por lo general de material
granular natural o agregado triturado, que se coloca sobre la subrasante terminada de una
carretera, con el objeto de protegerla y que sirva de superficie de rodadura, para permitir
libre transito durante todas las épocas del año.
Base: es la capa de espesor diseñado, constituyente de la estructura del pavimento,
destinada fundamentalmente a distribuir y transmitir las cargas originadas por el transito,
a las capas subyacentes y sobre la cual se coloca la carpeta de rodadura.
Calzada: zona de la carretera destinada a la circulación de vehículos, con ancho suficiente
para acomodar un cierto numero de carriles para el movimiento de los mismos,
excluyendo los hombros laterales.
Carpeta: la parte superior de un pavimento, por lo general de pavimento bituminoso o
rigido, que sostiene directamente la circulación vehicular.
Carretera: un calificativo general que designa una via publica para fines de transito de
vehiculo, y que incluye la extensión total comprendida dentro del derecho de via.
Daños: Desperfectos ocurridos en la superficie de una carretera debido a efectos de clima
y transito.
Deflexion: el desplazamiento vertical temporal de un pavimento proveniente de la
aplicación de cargas de las ruedas de los vehículos.
Derecho de via: el area de terreno que el gobierno suministra para ser usada en la
construcción de la carretera, sus estructuras, anexos y futuras ampliaciones.
Hombro: las areas de la carretera, contiguas y paralelas a la carpeta o superficie de
rodadura, que sirven de confinamiento a la capa de base y de zona de estacionamiento
accidental de vehículos.

2. Mantenimiento: conjunto de tareas de limpieza, reemplazo y reparación que se realizan
de manera regular y ordenada en una carretera, para asegurar su buen funcionamiento y
la prolongación de su vida de servicio, al máximo compatible con las previsiones de diseño
y construcción de la obra.
Mejoramiento: ejecucion de las actividades constructivas necesarias para dotar a una
carretera existente, en bueno, regular o mal estado, de mejores condiciones físicas y
operativas de las que disponía anteriormente, para ampliar su capacidad o simplemente
ofrecer un mejor servicio al usuario.
Pavimento: la estructura integral de las capas de subrasante, su-base, base y carpeta
colocado debajo de la rasante y destinada a sostener cargas vehiculares.
Reconstruccion: trabajo mayor de rehabilitación de una carretera en mal estado, para
restablecer sus condiciones físicas a un mejor nivel de servicio, al que fue construida
anteriormente.
Rehabilitacion: ejecución de las actividades constructivas necesarias para restablecer las
condiciones físicas de la carretera a su situación como fue construida originalmente.
Rugosidad: la desviación vertical del perfil de un pavimento de su forma tal como fue
diseñado y que resulta en incomodidades en el manejo del vehiculo. La rugosidad se mide
a fines de mantenimiento vial.
Subrasante: capa de terreno de una carretera, que soporta la estructura del pavimento y
que se extiende hasta una profundidad en que no le afecte la carga de diseño que
corresponde al transito.
Transito: circulación de personas y vehículos por calles y carreteras.
CAPITULO 2: CONSIDERACIONES PARA EL PAVIMENTO
Dentro de las consideraciones que se deben de tomar en cuenta para el diseño de
estructuras de pavimento, es necesario analizar la problemática que representa el
comportamiento del pavimento debido al transito ya que este se incrementa conforme el
desarrollo tecnológico y crecimiento demográfico.
Es necesario la selección de apropiados factores necesarios para el diseño estructural de
diferentes tipos de pavimentos por lo que deberá tomarse en cuénta:

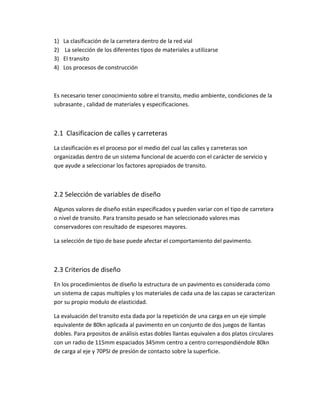

3. 1) La clasificación de la carretera dentro de la red vial
2) La selección de los diferentes tipos de materiales a utilizarse
3) El transito
4) Los procesos de construcción
Es necesario tener conocimiento sobre el transito, medio ambiente, condiciones de la
subrasante , calidad de materiales y especificaciones.
2.1 Clasificacion de calles y carreteras
La clasificación es el proceso por el medio del cual las calles y carreteras son
organizadas dentro de un sistema funcional de acuerdo con el carácter de servicio y
que ayude a seleccionar los factores apropiados de transito.
2.2 Selección de variables de diseño
Algunos valores de diseño están especificados y pueden variar con el tipo de carretera
o nivel de transito. Para transito pesado se han seleccionado valores mas
conservadores con resultado de espesores mayores.
La selección de tipo de base puede afectar el comportamiento del pavimento.
2.3 Criterios de diseño
En los procedimientos de diseño la estructura de un pavimento es considerada como
un sistema de capas multiples y los materiales de cada una de las capas se caracterizan
por su propio modulo de elasticidad.
La evaluación del transito esta dada por la repetición de una carga en un eje simple
equivalente de 80kn aplicada al pavimento en un conjunto de dos juegos de llantas
dobles. Para prpositos de análisis estas dobles llantas equivalen a dos platos circulares
con un radio de 115mm espaciados 345mm centro a centro correspondiéndole 80kn
de carga al eje y 70PSI de presión de contacto sobre la superficie.

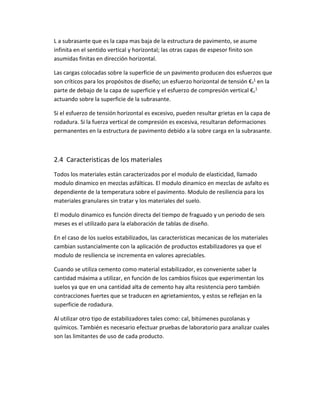

4. L a subrasante que es la capa mas baja de la estructura de pavimento, se asume
infinita en el sentido vertical y horizontal; las otras capas de espesor finito son
asumidas finitas en dirección horizontal.
Las cargas colocadas sobre la superficie de un pavimento producen dos esfuerzos que
son críticos para los propósitos de diseño; un esfuerzo horizontal de tensión €t
1 en la
parte de debajo de la capa de superficie y el esfuerzo de compresión vertical €c
1
actuando sobre la superficie de la subrasante.
Si el esfuerzo de tensión horizontal es excesivo, pueden resultar grietas en la capa de
rodadura. Si la fuerza vertical de compresión es excesiva, resultaran deformaciones
permanentes en la estructura de pavimento debido a la sobre carga en la subrasante.
2.4 Caracteristicas de los materiales
Todos los materiales están caracterizados por el modulo de elasticidad, llamado
modulo dinamico en mezclas asfálticas. El modulo dinamico en mezclas de asfalto es
dependiente de la temperatura sobre el pavimento. Modulo de resiliencia para los
materiales granulares sin tratar y los materiales del suelo.
El modulo dinamico es función directa del tiempo de fraguado y un periodo de seis
meses es el utilizado para la elaboración de tablas de diseño.
En el caso de los suelos estabilizados, las características mecanicas de los materiales
cambian sustancialmente con la aplicación de productos estabilizadores ya que el
modulo de resiliencia se incrementa en valores apreciables.
Cuando se utiliza cemento como material estabilizador, es conveniente saber la
cantidad máxima a utilizar, en función de los cambios físicos que experimentan los
suelos ya que en una cantidad alta de cemento hay alta resistencia pero también
contracciones fuertes que se traducen en agrietamientos, y estos se reflejan en la
superficie de rodadura.
Al utilizar otro tipo de estabilizadores tales como: cal, bitúmenes puzolanas y
químicos. También es necesario efectuar pruebas de laboratorio para analizar cuales
son las limitantes de uso de cada producto.

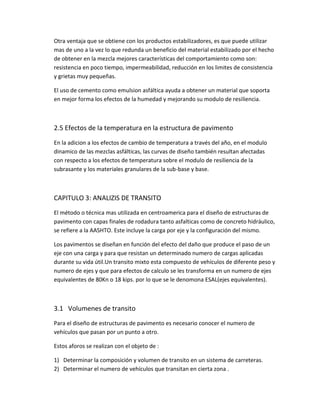

5. Otra ventaja que se obtiene con los productos estabilizadores, es que puede utilizar
mas de uno a la vez lo que redunda un beneficio del material estabilizado por el hecho
de obtener en la mezcla mejores características del comportamiento como son:
resistencia en poco tiempo, impermeabilidad, reducción en los limites de consistencia
y grietas muy pequeñas.
El uso de cemento como emulsion asfáltica ayuda a obtener un material que soporta
en mejor forma los efectos de la humedad y mejorando su modulo de resiliencia.
2.5 Efectos de la temperatura en la estructura de pavimento
En la adicion a los efectos de cambio de temperatura a través del año, en el modulo
dinamico de las mezclas asfálticas, las curvas de diseño también resultan afectadas
con respecto a los efectos de temperatura sobre el modulo de resiliencia de la
subrasante y los materiales granulares de la sub-base y base.
CAPITULO 3: ANALIZIS DE TRANSITO
El método o técnica mas utilizada en centroamerica para el diseño de estructuras de
pavimento con capas finales de rodadura tanto asfalticas como de concreto hidráulico,
se refiere a la AASHTO. Este incluye la carga por eje y la configuración del mismo.
Los pavimentos se diseñan en función del efecto del daño que produce el paso de un
eje con una carga y para que resistan un determinado numero de cargas aplicadas
durante su vida útil.Un transito mixto esta compuesto de vehículos de diferente peso y
numero de ejes y que para efectos de calculo se les transforma en un numero de ejes
equivalentes de 80Kn o 18 kips. por lo que se le denomona ESAL(ejes equivalentes).
3.1 Volumenes de transito
Para el diseño de estructuras de pavimento es necesario conocer el numero de
vehículos que pasan por un punto a otro.
Estos aforos se realizan con el objeto de :
1) Determinar la composición y volumen de transito en un sistema de carreteras.
2) Determinar el numero de vehículos que transitan en cierta zona .

6. 3) Evaluar índices de accidentes
4) Servir de base para la clasificación de caminos
5) Datos utiles para la planeacion de rutas y determinación de proyectos
geométricos.
6) Proyectar sistemas de control de transito
7) Elaborar sistemas de mantenimiento
8) Establecer prioridades y técnicas de construcción
9) Determinar el transito futuro.
En todo estudio de volúmenes de transito es necesario obtener dos datos básicos: el
transito medio diario general y el transito medio diario de camiones. Estos se pueden
obtener al efectuar censos o aforos de transito en el lugar de la construcción.
Es necesario que al efectuar una evaluación de transito para una carretera
determinada, se tome en cuenta la localización geográfica de la misma dentro del
complejo de la red vial y areas que la circundan, con el objeto de tomar en cuenta
hasta donde sea posible los futuros desarrollos de complejos habitacionales,
industriales turísticos, agrícolas, y proyectos de carácter regional que construirán mas
adelante con el tiempo a incrementar el flujo vehicular de la carretera proyectada.
3.2 Consideraciones para el calculo de ejes equivalentes
El índice de serviciabilidad de un pavimento, es el valor que indica el grado de confort
que tiene la superficie para el desplazamiento natural y normal de un vehiculo. un
pavimento en perfecto estado se le asigna un valor de serviciabilidad inicial que
depende del diseño del pavimento y de la calidad de la construcción. Y un pavimento
en franco deterioro o con índice de serviciabilidad final que depende de la categoría
del camino y se adopta en base a esto y al criterio del proyectista.
A la diferencia entre estos dos se le conoce como perdida de serviciabilidad.
