Introducción
El trabajo que veremos a continuación, trata de tan solo tres términos básicos
dentro del área de la construcción y la tecnología.
Estos tres términos de construcción y tecnología son:
 Nervios,
 Armadura de refuerzos y,
 Encofrados.
Términos que hallaremos desarrollados en éste trabajo bajo el criterio y
conceptualización de distintos y/o diversos autores, referencias bibliográficas
y/o fuentes.
En general, los tres términos se verán desarrollados bajo distintas fuentes,
pero, cada término, desarrollado en su concepto por diversos autores, se
refieren a un mismo concepto, pero quizás expresados de distintas maneras
y/o formas.
Para conocer y dar a conocer los distintos términos trabajados dentro del
lenguaje profesional de un arquitecto, como se trabaja en el área de la
asignatura de introducción a la construcción y tecnología, se debe de acudir a
distintas fuentes que desarrollen un mismo concepto pero en término y/o
modalidades distintas para el bien saber.
Es por esto, el propósito de éste trabajo, ya conocidos por mí, autor de este
trabajo, los tres términos a trabajar de construcción y tecnología mencionados
anteriormente, ya que los he trabajados y se de su conceptualización, es hora
de dar a conocer mis conocimientos previos al respecto, mostrarle a los demás
lectores mi aprendizaje e investigación referente a éste trabajo.
Con todo esto, a continuación, mi trabajo:

4. 4
Marco Teórico

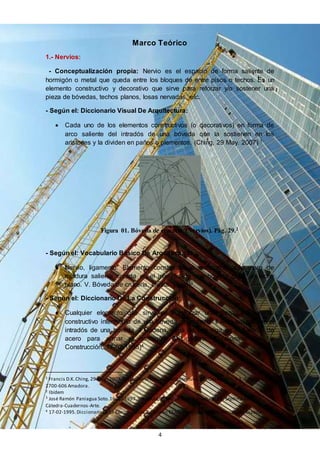

1.- Nervios:
- Conceptualización propia: Nervio es el espacio de forma saliente de
hormigón o metal que queda entre los bloques de entre pisos o techos. Es un
elemento constructivo y decorativo que sirve para reforzar y/o sostener una
pieza de bóvedas, techos planos, losas nervadas, etc.
- Según el: Diccionario Visual De Arquitectura:
 Cada uno de los elementos constructivos (o decorativos) en forma de
arco saliente del intradós de una bóveda que la sostienen en los
aristones y la dividen en paños o plementos. (Ching, 29 May. 2007) 1
Figura 01. Bóveda de crucería (Nervios). Pág. 29.2
- Según el: Vocabulario Básico De Arquitectura:
 Nervio, ligamento. Elemento constructivo o decorativo a manera de
moldura saliente corrida en el intradós de una bóveda o de un techo
plano. V. Bóveda de crucería, cresta. (Soto)3
- Según el: Diccionario De La Construcción:
 Cualquier elemento que sirve para reforzar una pieza. II Elemento
constructivo intermedio de una bóveda de crucería. II Arco saliente en el
intradós de una bóveda. II Cadena, alma de una viga en T. II Varilla de
acero para armar el hormigón. II Ligadura. (Diccionario De La
Construcción, 17-02-1995)4
1 Francis D.K.Ching, 29 May. 2007. Diccionario Visual DeArquitectura. Ed. Gustav Gill,S.A. Portugal,
2700-606 Amadora.
2 Ibídem
3 José Ramón Paniagua Soto.16-10-1997.Vocabulario Básico DeArquitectura. Ed. Séptima Edición:
Cátedra-Cuadernos-Arte.
4 17-02-1995.Diccionario DeLa Construcción.Ediciones CEAC. Perú, 164-08020.Barcelona-España.

5. 5

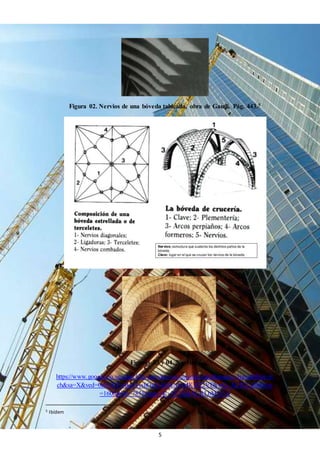

Figura 02. Nervios de una bóveda tabicada, obra de Gaudí. Pág. 443.5
03.
04.
Figuras 03 y 04. Nervios.
https://www.google.co.ve/search?q=nervios+en+arquitectura&source=lnms&tbm=is
ch&sa=X&ved=0ahUKEwjkpNyshOnNAhWo5oMKHT2VDkwQ_AUICCgB&biw
=1600&bih=785#imgrc=KvTF2ZakM-RLbM%3A
5 Ibídem

6. 6

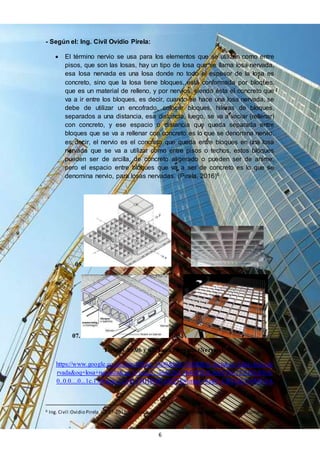

- Según el: Ing. Civil Ovidio Pirela:
 El término nervio se usa para los elementos que se utilizan como entre
pisos, que son las losas, hay un tipo de losa que se llama losa nervada,
esa losa nervada es una losa donde no todo el espesor de la losa es
concreto, sino que la losa tiene bloques, está conformada por bloques,
que es un material de relleno, y por nervios, siendo ésta el concreto que
va a ir entre los bloques, es decir, cuando se hace una losa nervada, se
debe de utilizar un encofrado, colocar bloques, hileras de bloques,
separados a una distancia, esa distancia, luego, se va a vaciar (rellenar)
con concreto, y ese espacio o distancia que queda separada entre
bloques que se va a rellenar con concreto es lo que se denomina nervio,
es decir, el nervio es el concreto que queda entre bloques en una losa
nervada que se va a utilizar como entre pisos o techos, estos bloques
pueden ser de arcilla, de concreto aligerado o pueden ser de anime,
pero el espacio entre bloques que va a ser de concreto es lo que se
denomina nervio, para losas nervadas. (Pirela, 2016)6
05. 06.
07. 08.
Figuras 05,06 y 07. Losa Nervada (Nervios).
https://www.google.co.ve/search?biw=1600&bih=742&tbm=isch&sa=1&q=losa+ne
rvada&oq=losa+nervada&gs_l=img.3...3641267.3644593.0.3645734.12.9.0.0.0.0.0.
0..0.0....0...1c.1.64.img..12.0.0.VHHWD7wHZ7E#imgrc=6ekP_CRVLKTv5M%3A
6 Ing. Civil:Ovidio Pirela. 07-07-2016.Términos de construcción. – Entrevista - Consultas adicionales.

7. 7

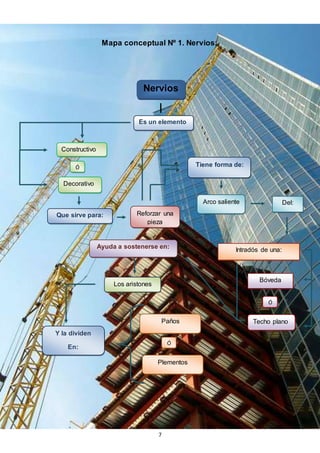

Mapa conceptual Nº 1. Nervios:
Nervios
Es un elemento
Constructivo
Ó
Decorativo
Tiene forma de:
Arco saliente Del:
Intradós de una:
Ayuda a sostenerse en:
Los aristones
Y la dividen
En:
Paños
Plementos
Ó
Bóveda
Techo plano
Ó
Que sirve para: Reforzar una
pieza

8. 8

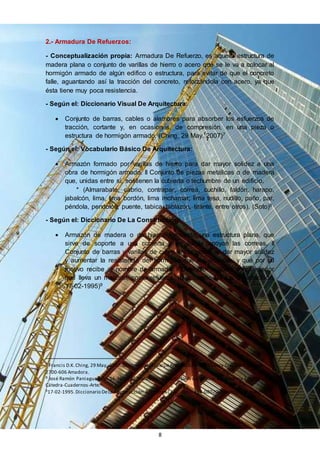

2.- Armadura De Refuerzos:
- Conceptualización propia: Armadura De Refuerzo, es aquella estructura de
madera plana o conjunto de varillas de hierro o acero que se le va a colocar al
hormigón armado de algún edifico o estructura, para evitar de que el concreto
falle, aguantando así la tracción del concreto, reforzándola con acero, ya que
ésta tiene muy poca resistencia.
- Según el: Diccionario Visual De Arquitectura:
 Conjunto de barras, cables o alambres para absorber los esfuerzos de
tracción, cortante y, en ocasiones, de compresión, en una pieza o
estructura de hormigón armado. (Ching, 29 May. 2007)7
- Según el: Vocabulario Básico De Arquitectura:
 Armazón formado por varillas de hierro para dar mayor solidez a una
obra de hormigón armado. II Conjunto de piezas metálicas o de madera
que, unidas entre sí, sostienen la cubierta o techumbre de un edificio.
* (Almarabate, cabrio, contrapar, correa, cuchillo, faldón, harapo,
jabalcón, lima, lima bordón, lima mohamar, lima tesa, nudillo, paño, par,
péndola, pendolón, puente, tabica, tablazón, tirante, entre otros). (Soto)8
- Según el: Diccionario De La Construcción:
 Armazón de madera o de hierro, formando una estructura plana, que
sirve de soporte a una cubierta y en donde apoyan las correas. II
Conjunto de barras y varillas de cuero encargados de dar mayor solidez
y aumentar la resistencia del hormigón que los embebe, y que por tal
motivo recibe el nombre de armado. II Cualquier mallado o red interior
que lleva un material, como refuerzo. (Diccionario De La Construcción,
17-02-1995)9
7 Francis D.K.Ching, 29 May. 2007. Diccionario Visual DeArquitectura. Ed. Gustav Gill,S.A. Portugal,
2700-606 Amadora.
8 José Ramón Paniagua Soto.16-10-1997.Vocabulario Básico DeArquitectura. Ed. Séptima Edición:
Cátedra-Cuadernos-Arte.
917-02-1995.Diccionario DeLa Construcción.Ediciones CEAC. Perú, 164-08020.Barcelona-España.

9. 9
Figura 09. Armadura de cubierta. 1, tornapuntas. – 2, pares. – 3, pendolón. – 4,
tirantillo. – 5, tirante. Pág. 72.10
- Según el: Ing. Civil Ovidio Pirela:
 La Armadura o Acero de Refuerzo se utiliza en todas las estructuras que
son de concreto armado (concreto con acero), ya que, siempre el
concreto se debe reforzar porque un concreto que vaya a soportar carga
debe ir siempre reforzado, porque el concreto a tracción tiene muy poca
resistencia y por eso se coloca el acero de refuerzo y, en las estructuras
de concreto, normalmente, el concreto va a estar sometido a tracción,
entonces, para evitar de que el concreto falle, hay que colocar un acero
que es el que va aguantar la tracción, ese acero que va aguantar la
tracción es lo que llamamos acero de refuerzo. Hay, en general, dos
tipos de acero o armadura de refuerzo, un acero de refuerzo que
llamamos principal o longitudinal (que va a lo largo del elemento, por
ejemplo, a lo largo de una viga o a lo largo de una columna) y un acero
de refuerzo secundario o transversal (que se utiliza para amarrar el
acero principal), los dos son aceros de refuerzo. (Pirela, 2016)11
10.
10 Ibídem
11 Ing. Civil:Ovidio Pirela. 07-07-2016.Términos de construcción. –Entrevista - Consultas adicionales.

10. 10
11.
Figuras 10 y 11. Armadura o acero de refuerzo.
https://www.google.co.ve/search?biw=1600&bih=742&tbm=isch&sa=1&q=armadu
ra+o+acero+de+refuerzo&oq=armadura+o+acero+de+refuerzo&gs_l=img.3...85840
8.879087.0.882284.28.17.0.0.0.0.1566.2734.7-
1j1.2.0....0...1c.1.64.img..26.1.1563...0i8i30j0i24.V3LQBQFbT5g#imgrc=fSXDbG
vJUaCFIM%3A

11. 11

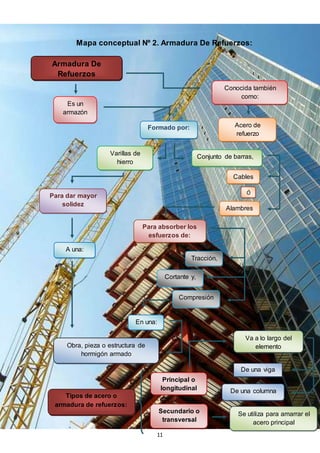

Mapa conceptual Nº 2. Armadura De Refuerzos:
Armadura De
Refuerzos
Conocida también
como:
Acero de
refuerzo
Para absorber los
esfuerzos de:
Es un
armazón
Formado por:
Varillas de
hierro
Conjunto de barras,
Cables
Alambres
Ó
Para dar mayor
solidez
A una:
Obra, pieza o estructura de
hormigón armado
Tracción,
Cortante y,
Compresión
En una:
Tipos de acero o
armadura de refuerzos:
Principal o
longitudinal
Secundario o
transversal
Va a lo largo del
elemento
Se utiliza para amarrar el
acero principal
De una viga
De una columna

12. 12
3.- Encofrados:

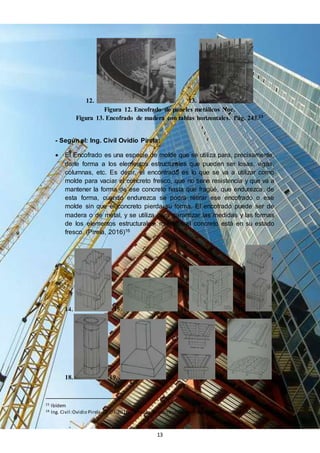

- Conceptualización propia: Encofrado, molde de madera o metal que sirve
para darle y mantener la forma al hormigón mediante el fraguado, para la
construcción de columnas, escaleras, esquinas, pisos, techos, etc.
Permitiéndole quitar el molde luego del fraguado del hormigón, garantizando
así, al encofrador, la forma que se desea obtener con el hormigón en tal
construcción.

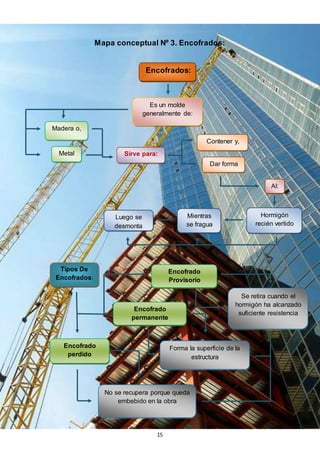

- Existen dos grupos, en términos generales, de encofrados:
a). Encofrado provisorio, que se retira cuando el hormigón ha alcanzado
suficiente resistencia.
b). Encofrado permanente, que forma la superficie de la estructura.
- Según el: Vocabulario Básico De Arquitectura:
 Encofrado, de encofrar, molde generalmente de madera o metal, que
sirve para contener y dar forma al hormigón mientras se fragua; después
se desmonta. II Estructura de madera o metal que funciona de
revestimiento y contención de paredes en pozos y galerías sub-
terráneas, para evitar su derrumbamiento. (Soto)12
- Según el: Diccionario Visual De Arquitectura:
 Estructura provisional necesaria para contener y sostener el hormigón
recién vertido, incluyendo los moldes y todos los elementos de apoyo y
arriostramiento precisos. (Ching, 29 May. 2007)13
- Según el: Diccionario De La Construcción:
 Molde formado con tablas de madera o paneles modulares de metal,
destinado a recibir y dar forma a la masa de hormigón vertida, hasta su
total fraguado o endurecimiento. II En Minería, revestimiento de madera
en pozos y galerías, para impedir el derrumbamiento de las tierras.
* Encofrado perdido: El que no se recupera porque queda embebido
en la obra. (Diccionario De La Construcción, 17-02-1995)14
12 José Ramón Paniagua Soto.16-10-1997.Vocabulario Básico DeArquitectura. Ed. Séptima Edición:
Cátedra-Cuadernos-Arte.
13 Francis D.K.Ching, 29 May. 2007. Diccionario Visual DeArquitectura. Ed. Gustav Gill,S.A. Portugal,
2700-606 Amadora.
14 17-02-1995.Diccionario DeLa Construcción.Ediciones CEAC. Perú, 164-08020.Barcelona-España.

13. 13
12. 13.
Figura 12. Encofrado de paneles metálicos Noe.
Figura 13. Encofrado de madera con tablas horizontales. Pág. 243.15
- Según el: Ing. Civil Ovidio Pirela:
 El Encofrado es una especie de molde que se utiliza para, precisamente,
darle forma a los elementos estructurales que pueden ser losas, vigas,
columnas, etc. Es decir, el encontrado es lo que se va a utilizar como
molde para vaciar el concreto fresco, que no tiene resistencia y que va a
mantener la forma de ese concreto hasta que fragüé, que endurezca, de
esta forma, cuando endurezca se podrá retirar ese encofrado o ese
molde sin que el concreto pierda su forma. El encofrado puede ser de
madera o de metal, y se utiliza para garantizar las medidas y las formas
de los elementos estructurales, mientras el concreto está en su estado
fresco. (Pirela, 2016)16
14. 15. 16. 17.
18. 19. 20. 21.
15 Ibídem
16 Ing. Civil:Ovidio Pirela. 07-07-2016.Términos de construcción. – Entrevista - Consultas adicionales.

14. 14
Figuras 14, 15, 16, 17, 18, 19, 20 y 21. Distintos tipos de moldes o
encofrados. Págs. 62, 51, 115, 63, 70, 50, 132, etc.(Griñan, 10-07-1980)17
17 José Griñan.10-07-1980.Encofrados.Ediciones CEAC. Barcelona-España.

15. 15
Mapa conceptual Nº 3. Encofrados:
Encofrados:
Es un molde
generalmente de:
Madera o,
Metal Sirve para:
Contener y,
Dar forma
Al:
Hormigón
recién vertido
Mientras
se fragua
Luego se
desmonta
Tipos De
Encofrados:
Encofrado
Provisorio
Encofrado
permanente
Encofrado
perdido
Se retira cuando el
hormigón ha alcanzado
suficiente resistencia
Forma la superficie de la
estructura
No se recupera porque queda
embebido en la obra

16. 16
Discurso y, cómo hice el trabajo
Toda la investigación realizada y llevada a cabo para este trabajo, se hizo
gracias a las indicaciones y apoyo de conocimientos y aprendizajes de la
Profesora Marianela Mas Y Rubí, quien siempre estuvo y ha estado pendiente
de nuestros avances y aportes referentes a la asignatura de introducción a la
construcción y tecnología, para ser entendidas correctamente todas sus
asignaciones y normativas.
La investigación de éste trabajo referente a los tres términos asignados por la
Profesora Marianela Mas Y Rubi de acuerdo al numero de orden de lista de
sección, se inició en la biblioteca de la FAD (Rafael Puig Gómez), el segundo
día de clase de la materia Introducción a la Construcción y Tecnología, el día
Jueves 30/06/2.016 en horario de 12:00 a 2:30Am, ya que la Profesora nos
había comunicado que pasáramos por la biblioteca en el transcurso de la
mañana para ir investigando los términos asignados.
El día Lunes 04/07/2.016, aprovechando que no tenia clases en la mañana, me
dirige a la misma biblioteca de la FAD, en horario de 8:00 a 12:30Am, para
seguir con la investigación de los términos e ir concretando los conceptos del
trabajo de distintas fuentes, textos, libros y/o diccionarios.
Ya terminada mi investigación y encontrada toda la información necesaria a
cerca de los términos de construcción y tecnología, reforzada con las notas
tomadas por mí, me fui de la biblioteca.
En el transcurso de la semana, fui concretando poco a poco y dando inicio a
este trabajo, con fuentes y consultas obtenidas, también, fuera de la biblioteca.
El día jueves 07/07/2.016, al finalizar la clase de matemática, le realice una
pequeña y breve entrevista al profesor de matemática e ingeniero civil Ovidio
Pirela, quien muy amablemente respondió a todo lo preguntado por mí, en un
horario de 5:420Pm.

17. 17
Estructura de cómo se armó el trabajo:
Trabajo:
Intr. Construcción y Tecnología
Términos:
Armadura De
Refuerzos
Nervios
Encofrados
Investigación: Libros
Diccionarios
Internet
Manuales
Referencias:
Otras consultas
Sitio web
Biblioteca
Entrevista

18. 18
Bibliografía
- Libros y/o Diccionarios: (Biblioteca):
- Referencias Bibliográficas obtenidas de la Biblioteca de la FAD Rafael
Puig Gómez:
 Diccionario Visual De Arquitectura, Francis D.K. Ching, 29May. 2007,
Reg. 15.742. F. 20-07-07. Editorial Gustav Gill, S.A. Portugal, 2700-606.
Amadora. Praceta Noticias de Amadora, Nº 413.
Director de la colección: Antonio Bonet Correa.
- Nº de cota: 703 C4417 Ej. 6.
 Vocabulario Básico De Arquitectura, José Ramón Paniagua Soto, Reg.
14.266. F. 16-10-97. Séptima Edición, Cátedra-Cuadernos-Arte.
- Nº de cota: 720 P193 Ej. 1.
 Diccionario De La Construcción. Ediciones CEAC. Perú, 164-08020.
Barcelona-España. Reg. 13.193. F. 17.02.95.
- Nº de cota: 690 Ed41 Ej. 1.
 Encofrados, José Griñan. Reg. 84 18. F. 10-07-80. Ediciones CEAC /
Vía Layetana 17 / Barcelona 3 / España.
- Nº de cota: 694.2 G885 Ej. 1.

19. 19
- Fuentes obtenidas de imágenes halladas en internet:
 https://www.google.co.ve/search?q=nervios+en+arquitectura&source=lnms&tb
m=isch&sa=X&ved=0ahUKEwjkpNyshOnNAhWo5oMKHT2VDkwQ_AUICCgB&
biw=1600&bih=785#imgrc=KvTF2ZakM-RLbM%3A
 https://www.google.co.ve/search?biw=1600&bih=742&tbm=isch&sa=1&q=losa+
nervada&oq=losa+nervada&gs_l=img.3...3641267.3644593.0.3645734.12.9.0.0
.0.0.0.0..0.0....0...1c.1.64.img..12.0.0.VHHWD7wHZ7E#imgrc=6ekP_CRVLKTv
5M%3A
 https://www.google.co.ve/search?biw=1600&bih=742&tbm=isch&sa=1&q=arma
dura+o+acero+de+refuerzo&oq=armadura+o+acero+de+refuerzo&gs_l=img.3...
858408.879087.0.882284.28.17.0.0.0.0.1566.2734.7-
1j1.2.0....0...1c.1.64.img..26.1.1563...0i8i30j0i24.V3LQBQFbT5g#imgrc=fSXDb
GvJUaCFIM%3A
 https://www.google.co.ve/search?biw=1600&bih=742&tbm=isch&sa=1&q
=construccion+y+tecnologia&oq=construccion+y+tecnologia&gs_l=img.3
..0i30j0i24.16327567.16359855.0.16360947.25.6.0.8.8.0.1783.1783.8-
1.1.0....0...1c.1.64.img..16.9.1955.Rwg4yT-yJzk#imgdii=_epr--uS-
4qHCM%3A%3B_epr--uS-4qHCM%3A%3BM5sbc7x-
5mZz8M%3A&imgrc=_epr--uS-4qHCM%3A
- Otras consultas:
 Entrevista sobre los tres términos de construcción realizados,
trabajados y desarrollados en este trabajo, realizada al Profesor de
Matemática de la FAD e Ingeniero Civil Ovidio Pirela, el día Jueves 07-
07-2016 en el aula de clase A-20 a las 5:40pm.

20. 20
Conclusión
Ya culminado éste trabajo, me he dado cuenta, a pesar de que trabaje tan solo
con tres términos, que el lenguaje dentro de la construcción, la tecnología, la
arquitectura, son muy importantes para el campo laboral que la persona vaya a
ejercer en un futuro.
El lenguaje dentro de la construcción y la tecnología es tan impredecible como
lo es en la medicina, en la biología, etc.
Toda área profesional debe de tener su correcto uso de lenguajes y términos,
por tanto, toda persona en su área laboral, debe de hacer uso correcto del
lenguaje laboral, manejarlo con exactitud y entender cada una de las palabras
técnicas que sean mencionadas en algún proyecto, no quedarse estancado tan
solo por el hecho de no saber manejar correctamente el lenguaje profesional y
técnico de su profesión.
Éste trabajo me permitió manejar mas adecuadamente el uso de los términos
encontrados dentro del lenguaje de la construcción y la tecnología, ya que, a
pesar de trabajado e investigado solo los términos que son, Nervios, Armadura
De Refuerzos y Encofrados, me permitió conocer, además, sobre otros
términos, ya que, de cada concepto se deriva otro término, y de allí un
concepto investigado, lo que me permitió conocer más que tan solo éstos tres
términos.
Espero que haya sido un trabajo de gran interés, no solo para mí, sino,
también, para los lectores con quien comparto mi trabajo, este trabajo.
Sin nada más que decir, Muchas Gracias!
Ricardo José García Durán
