El documento describe los diferentes riesgos gravitacionales como deslizamientos, flujos, hundimientos del terreno y subsidencias. Explica los factores que determinan estos riesgos como la pendiente, presencia de agua, estructura geológica, vegetación y clima. También distingue entre riesgos de origen natural como la disolución de rocas y antrópico como en minas subterráneas, escombreras y acumulación de residuos.

1. RIESGOS GRAVITACIONALES

2. Riesgos gravitacionales
Fenómenos de
ladera
Hundimientos
del terreno
Riesgos de
origen antrópico
Acumulaciones
de residuos
Caídas o
desprendimientos
Flujos
Deslizamientos
Reptación

3. Riesgos gravitacionales

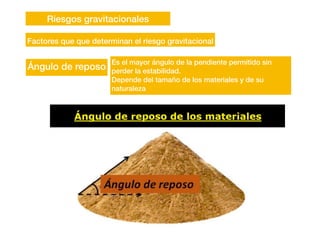

Ángulo de reposo
Es el mayor ángulo de la pendiente permitido sin
perder la estabilidad.
Depende del tamaño de los materiales y de su
naturaleza
Flujos
Deslizamientos
Factores que que determinan el riesgo gravitacional

4. Riesgos gravitacionales
Pendiente del
terreno
Es el ángulo que forma la ladera
con la horizontal. Cuanto mayor
es, mayor riesgo de caída.
Factores que que determinan el riesgo gravitacional
El aumento del ángulo de la ladera puede provocar un fenómeno de ladera

5. Riesgos gravitacionales
Presencia de agua
El agua actúa como un lubricante favoreciendo
los movimientos gravitacionales de la ladera
Factores que que determinan el riesgo gravitacional

6. Riesgos gravitacionales
Estructura geológica
El buzamiento de los estratos puede favorecer o
di
fi
cultar los movimientos en masa de las laderas
Factores que que determinan el riesgo gravitacional

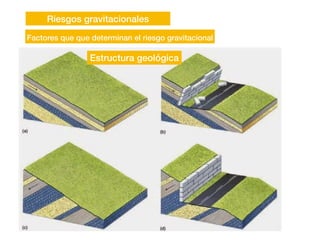

7. Riesgos gravitacionales
Factores que que determinan el riesgo gravitacional
Estructura geológica

8. Riesgos gravitacionales
La vegetación que cubre las laderas disminuye el riesgo
de los movimientos de ladera
Factores que que determinan el riesgo gravitacional
Vegetación

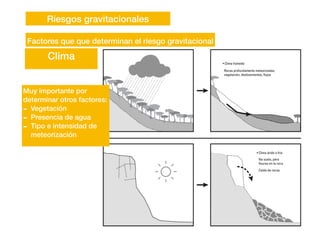

9. Riesgos gravitacionales
Muy importante por
determinar otros factores:
- Vegetación
- Presencia de agua
- Tipo e intensidad de
meteorización
Factores que que determinan el riesgo gravitacional
Clima

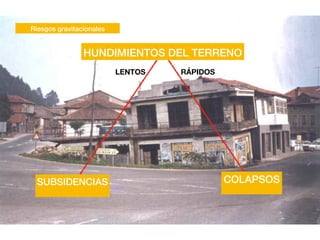

10. Riesgos gravitacionales
COLAPSOS
HUNDIMIENTOS DEL TERRENO
SUBSIDENCIAS
LENTOS RÁPIDOS

11. Riesgos gravitacionales
EXTRACCIÓN DE
FLUÍDOS
SUBSIDENCIA
GRIETAS EN
SUPERFICIE
PETRÓLEO
AGUA
CESE DE
EXTRACCIÓN
INYECCIÓN DE AGUA
EN EL SUBSUELO
HUNDIMIENTOS
LENTOS
ORIGINA
CAUSADO POR…
SO
LUCIO
NES
???

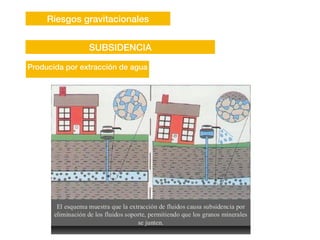

12. Riesgos gravitacionales
Producida por extracción de agua
SUBSIDENCIA

13. Riesgos gravitacionales
Producida por extracción de petróleo
(Lago Maracaibo)
SUBSIDENCIA

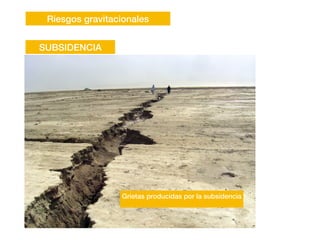

14. Riesgos gravitacionales
Grietas producidas por la subsidencia
SUBSIDENCIA

15. Riesgos gravitacionales
La subsidencia en Venecia se produce por extracción de agua subterránea y la
compactación del terreno
SUBSIDENCIA

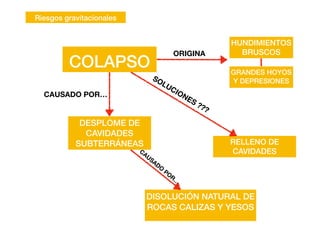

16. Riesgos gravitacionales
DESPLOME DE
CAVIDADES
SUBTERRÁNEAS
COLAPSO GRANDES HOYOS
Y DEPRESIONES
DISOLUCIÓN NATURAL DE
ROCAS CALIZAS Y YESOS
RELLENO DE
CAVIDADES
HUNDIMIENTOS
BRUSCOS
ORIGINA
CAUSADO POR…
SOLUCIONES ???
CAUSADO
PO
R…

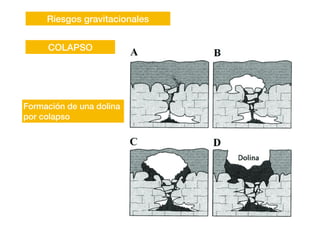

17. Riesgos gravitacionales
Formación de una dolina
por colapso
COLAPSO

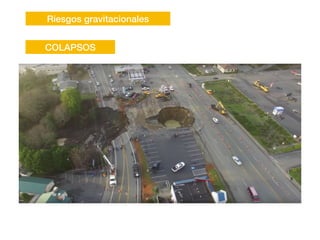

18. Riesgos gravitacionales
COLAPSOS

19. Riesgos gravitacionales
RIESGOS GRAVITACIONALES
DE ORIGEN ANTRÓPICO
COLAPSOS Y
SUBSIDENCIAS
DESLIZAMIENTOS
Y FLUJOS
Escombreras
de minas
Acumulación de
basuras y
escombros
Terrenos
echadizos
Minas de sal
subterráneas
Galerías de minas
abandonadas

20. Riesgos gravitacionales
HUNDIMIENTOS EN
MINAS SUBTERRÁNEAS

21. Riesgos gravitacionales
HUNDIMIENTOS EN MINAS DE SAL

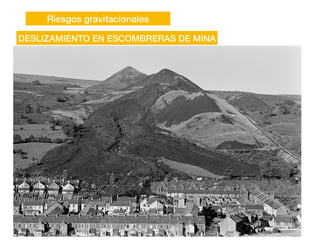

22. Riesgos gravitacionales
DESLIZAMIENTO EN ESCOMBRERAS DE MINA

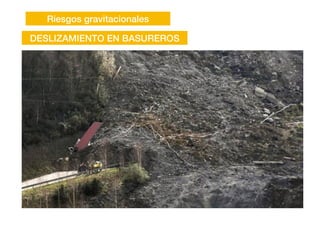

23. Riesgos gravitacionales
DESLIZAMIENTO EN BASUREROS
