Este documento establece las especificaciones técnicas para las Redes Internas de Telecomunicaciones (RITEL) de acuerdo con estándares internacionales. El objetivo es regular la construcción y uso de estas redes para garantizar la calidad, libertad de acceso y protección del medio ambiente y la vida humana. Se describen los componentes de una red interna como cableado, gabinetes, ductos y puntos de acceso, así como las obligaciones de constructores y proveedores de servicios.

2. RITEL
ESPECIFICACIONES TECNICAS

3. OBJETO DEL REGLAMENTO
Establecer las medidas técnicas relacionadas con el
diseño, construcción y puesta en servicio de las redes
internas de telecomunicaciones bajo estándares de
Ingeniería Internacionales de manera tal que las
construcciones de inmuebles sujetos a régimen de
propiedad horizontal que soliciten licencia de
construcción como obra nueva a partir de la entrada en
vigencia del reglamento cuenten con una norma técnica
que regule la construcción y uso de dicha red interna.

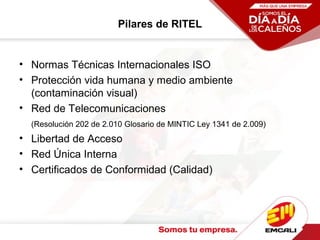

4. Pilares de RITEL
• Normas Técnicas Internacionales ISO
• Protección vida humana y medio ambiente
(contaminación visual)
• Red de Telecomunicaciones
(Resolución 202 de 2.010 Glosario de MINTIC Ley 1341 de 2.009)
• Libertad de Acceso
• Red Única Interna
• Certificados de Conformidad (Calidad)

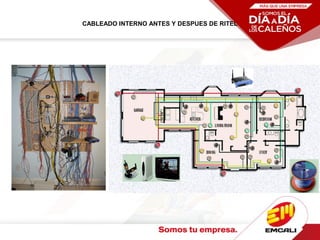

5. CABLEADO INTERNO ANTES Y DESPUES DE RITEL

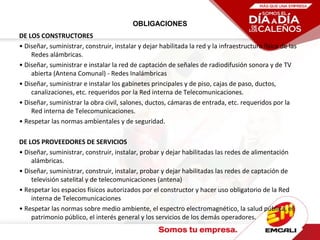

6. OBLIGACIONES
DE LOS CONSTRUCTORES
• Diseñar, suministrar, construir, instalar y dejar habilitada la red y la infraestructura física de las
Redes alámbricas.
• Diseñar, suministrar e instalar la red de captación de señales de radiodifusión sonora y de TV
abierta (Antena Comunal) - Redes Inalámbricas
• Diseñar, suministrar e instalar los gabinetes principales y de piso, cajas de paso, ductos,
canalizaciones, etc. requeridos por la Red interna de Telecomunicaciones.
• Diseñar, suministrar la obra civil, salones, ductos, cámaras de entrada, etc. requeridos por la
Red interna de Telecomunicaciones.
• Respetar las normas ambientales y de seguridad.
DE LOS PROVEEDORES DE SERVICIOS
• Diseñar, suministrar, construir, instalar, probar y dejar habilitadas las redes de alimentación
alámbricas.
• Diseñar, suministrar, construir, instalar, probar y dejar habilitadas las redes de captación de
televisión satelital y de telecomunicaciones (antena)
• Respetar los espacios físicos autorizados por el constructor y hacer uso obligatorio de la Red
interna de Telecomunicaciones
• Respetar las normas sobre medio ambiente, el espectro electromagnético, la salud pública, el
patrimonio público, el interés general y los servicios de los demás operadores.

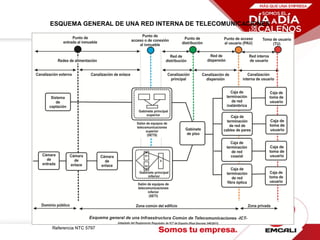

7. ESQUEMA GENERAL DE UNA RED INTERNA DE TELECOMUNICACIONES
• PRESENTACION
Referencia NTC 5797

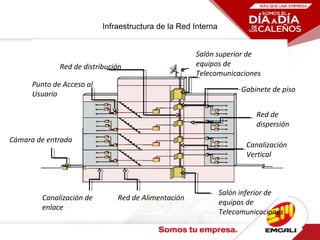

8. Infraestructura de la Red Interna
Red de distribución
Gabinete de piso
Salón superior de
equipos de
Telecomunicaciones
Red de
dispersión
Canalización
Vertical
Salón inferior de
equipos de
Telecomunicaciones
Punto de Acceso al
Usuario
Cámara de entrada
Red de AlimentaciónCanalización de
enlace

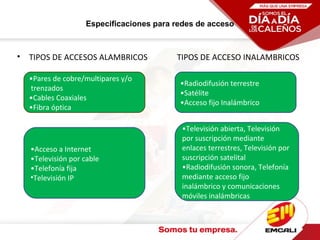

9. Especificaciones para redes de acceso
• TIPOS DE ACCESOS ALAMBRICOS TIPOS DE ACCESO INALAMBRICOS
•Radiodifusión terrestre
•Satélite
•Acceso fijo Inalámbrico
•Televisión abierta, Televisión
por suscripción mediante
enlaces terrestres, Televisión por
suscripción satelital
•Radiodifusión sonora, Telefonía
mediante acceso fijo
inalámbrico y comunicaciones
móviles inalámbricas
•Pares de cobre/multipares y/o
trenzados
•Cables Coaxiales
•Fibra óptica
•Acceso a Internet
•Televisión por cable
•Telefonía fija
•Televisión IP

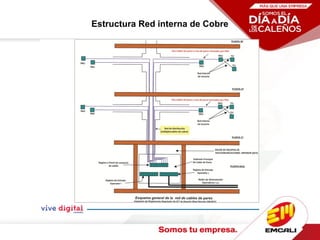

10. Estructura Red interna de Cobre

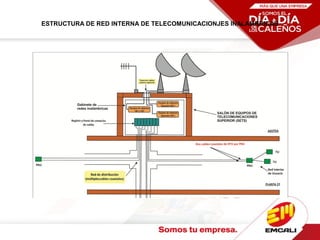

11. ESTRUCTURA DE RED INTERNA DE TELECOMUNICACIONJES INALAMBRICAS

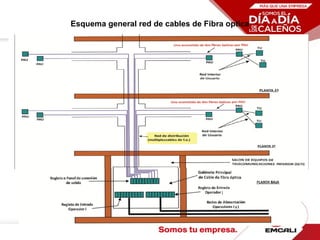

12. Esquema general red de cables de Fibra optica

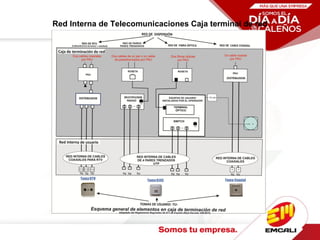

13. Red Interna de Telecomunicaciones Caja terminal de red

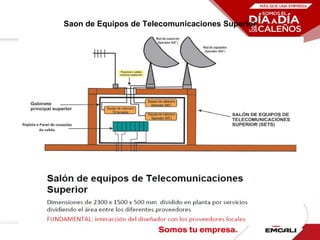

14. Saon de Equipos de Telecomunicaciones Superior

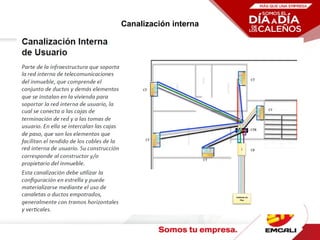

15. Canalización interna

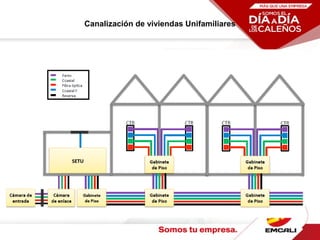

16. Canalización de viviendas Unifamiliares

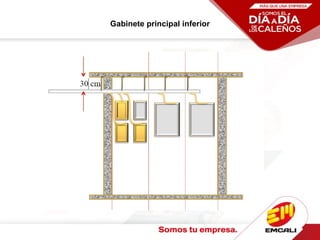

17. Gabinete principal inferior

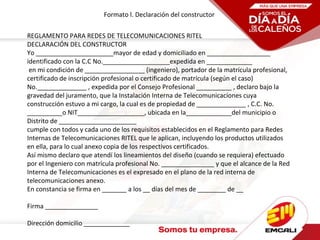

18. Formato l. Declaración del constructor
REGLAMENTO PARA REDES DE TELECOMUNICACIONES RITEL
DECLARACIÓN DEL CONSTRUCTOR
Yo ______________________mayor de edad y domiciliado en __________________
identificado con la C.C No.___________________expedida en _____________
en mi condición de _________________ (ingeniero), portador de la matrícula profesional,
certificado de inscripción profesional o certificado de matrícula (según el caso)
No.______________ , expedida por el Consejo Profesional __________ , declaro bajo la
gravedad del juramento, que la Instalación Interna de Telecomunicaciones cuya
construcción estuvo a mi cargo, la cual es de propiedad de ______________ , C.C. No.
__________o NIT___________________, ubicada en la_____________del municipio o
Distrito de ______________________
cumple con todos y cada uno de los requisitos establecidos en el Reglamento para Redes
Internas de Telecomunicaciones RITEL que le aplican, incluyendo los productos utilizados
en ella, para lo cual anexo copia de los respectivos certificados.
Así mismo declaro que atendí los lineamientos del diseño (cuando se requiera) efectuado
por el Ingeniero con matrícula profesional No. _______________ y que el alcance de la Red
Interna de Telecomunicaciones es el expresado en el plano de la red interna de
telecomunicaciones anexo.
En constancia se firma en _______ a los __ días del mes de ________ de __
Firma _______________
Dirección domicilio _____________
