1. MANTENIMIENTO EN LÍNEA
VIVA
Guillermo Salinas Rojas

2. Temario
• BREVE RESEÑA HISTÓRICA.
• TÉCNICAS DE TRABAJO
• GENERALIDADES DEL MANTENIMIENTO
EN LÍNEA VIVA.
• NORMAS DE SEGURIDAD.
• INTRODUCCIÓN AL USO, INSPECCIÓN Y
MANTENIMIENTO DE EQUIPOS Y
HERRAMIENTAS.

3. Técnicas de trabajo.
Distancia.
Contacto.
Potencial.

4. Distancia.
• PRINCIPIO BÁSICO : Mantener una
distancia segura, de líneas y equipos
energizados, al liniero.
• VENTAJA : No necesita equipo de
protección especial.
• DESVENTAJA : Mayor cansancio físico,
alto nivel de precisión.
• UTILIZACIÓN : Redes de media y alta
tensión.

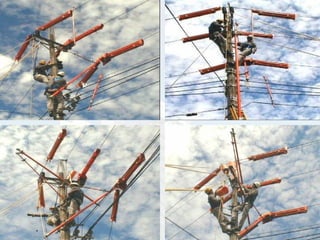

5. .

6. Contacto.
• PRINCIPIO BÁSICO : Cubra todos los
posibles punto de contacto con la red
energizada en el área de trabajo.
• VENTAJA : El liniero puede ejecutar todos
los trabajos directamente con sus manos.
• DESVENTAJA : Desgaste físico por
excesiva transpiración.
• UTILIZACIÓN : Redes de media tensión.

7. Empresas Públicas de Medellín E.S.P.

9. Potencial.
• PRINCIPIO BÁSICO : Jaula de Faraday.
• VENTAJA : El liniero ejecuta todas las
labores con sus propias manos.
• DESVENTAJAS : Caídas y golpes.
• UTILIZACIÓN : Redes y líneas de alta
tensión.

12. Generalidades del mantenimiento en línea
viva.
• EQUIPOS AISLADOS : Canastas,
plataformas, herramienta , pértigas,
elementos de cubrimiento.
• ELEMENTOS DE PROTECCIÓN
PERSONAL: Traje , mangas, guantes

14. Equipo para distancia
Plataformas aisladas
Empresas Públicas de Medellín E.S.P.

15. Pértigas o varas aisladas
• Construidas en fibra de vidrio con revestimiento de resina
epoxica y terminales en aluminio.
• Excelentes cualidades de aislamiento eléctrico.
• Alta resistencia mecánica
• Peso mínimo.
• Cómoda y fácil manipulación
• Versatilidad

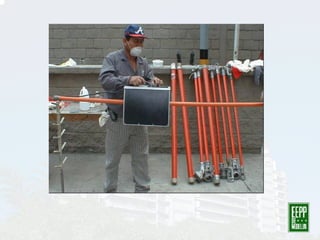

16. Pértigas y Cuidados.
• Chequeo eléctrico y mecánico.
• Libres de humedad.
• Correcto transporte y ubicación en el área
de trabajo.
• Libres de deterioro en su superficie.

18. Elementos de cubrimiento
• Construidos en polietileno lineal y en
caucho sintético.
• Excelentes cualidades de aislamiento
eléctrico.
• Vulnerables a las caídas y a los rayos
ultravioleta
• Se fabrican para casi todos los
elementos de la red.
• Manta dieléctrica

19. Elementos de protección personal
Guantes y mangas.
Construidos en caucho natural o sintético.
Alta flexibilidad y comodidad.
Se fabrican en diferentes tamaños y
formas.

21. CÓDIGO DE COLORES
COLOR CLASE TENSION
ROJO 0 5000
BLANCO 1 10.000
AMARILLO 2 20000
VERDE 3 300000
NARANJA 4 400000

22. Cuidados a elementos de
protección personal
• Almacenamiento en lugares
frescos y ventilados
• Lavado con detergentes
suaves
• Chequeo neumático y
eléctrico.
• No almacenar en el laboratorio
de prueba eléctricas.

23. Procedimientos generales.
• El trabajo solo lo ejecutarán
linieros capacitados y
entrenados.
• Programación del trabajo:
Técnica , forma , materiales ,
equipo etc.
• Reunión previa.
• Comunicación con la
subestación y el centro de
operación.
• Atención permanente

24. Procedimientos generales
(continuación)
En días lluviosos
Trabajo de cuidado y no de
rapidez.
Reciclaje anual
Mantenimiento bimensual de
equipos y herramientas.

25. Normas generales para el trabajo de línea
viva.
• Las Brigadas de línea viva solamente
ejecutan trabajos en redes energizadas.
• No se deben ejecutar trabajos en días
lluviosos.
• Se deben cumplir rigurosamente las
normas establecidas por cada compañía
de servicios públicos.
• Debe existir una excelente programación
del trabajo.

26. Normas generales
(continuación)
• Cada liniero debe estar
enterado de el tipo de trabajo a
ejecutar, técnica a utilizar y
secuencia del trabajo.
• Antes y durante el trabajo
debe existir una comunicación
con la subestación y el
centro de distribución.

27. Normas generales
(continuación)
• El área de trabajo debe ser
aislada convenientemente.
• Las brigadas deben mantener
la atención en las labores que
se ejecutan.
• Cada liniero es responsable
del cuidado y revisión en el
terreno de su equipo de
protección personal.
• No portar joyas ni elementos
combustibles.

28. Normas generales
(continuación)
• El trabajo debe ejecutarse
con coordinación, calma y
habilidad , no se debe sacrificar
la seguridad por la rapidez.
• Siempre se debe trabajar una
fase a la vez manteniendo las
demás alejadas y/o cubiertas.
• Cuando se trabaja a contacto
siempre se debe utilizar las
protecciones personales.

29. Normas generales
(continuación)
• Se debe tener especial
cuidado con las siguientes
maniobras:
• Conexión y/o desconexión de
dispositivos de corte y
protección.
• Cruces de lineas.
• Colocación de puentes
provisionales.
• Cubrimiento de redes.

30. Normas generales trabajo
desde equipo canasta
Adicionalmente se debe tener
en cuenta:
Ubicación del equipo.
Redes cercanas a la zona de
trabajo.
Conexión a tierra del vehículo.
Nivel de aislamiento del equipo.
Condiciones generales.
Utilizar el cinturón de seguridad.

31. Herramientas y equipos
uso , inspección y
mantenimiento
• Para el tema se dividen los
equipos y
herramientas en tres grupos.
• Pértigas y varas aisladas.
• Equipos de cubrimiento y
protección
personal.
• Vehículos canasta

32. Pértigas
• Alta resistencia mecánica y
gran aislamiento.
• Diseñadas para cada trabajo
especifico.
• Limpieza y cuidado
• Inspección diaria y cheque
trimensual
• Técnicas de reparación

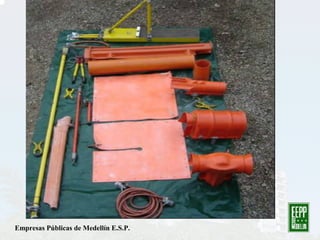

33. Equipo de protección y
cubrimiento.
• Mantas , cubridores de línea ,
cruceta , postes , seccionadores
, pararrayos etc.
• Elementos de protección
personal :
mangas y guantes.

34. Empresas Públicas de Medellín E.S.P.

35. Cubridores
• Los cubridores pueden
ser :rígidos y Polietileno
lineal
• flexibles en caucho
sintético.
• Color naranja
• Para 46 kv. fase fase
• Para contacto y distancia

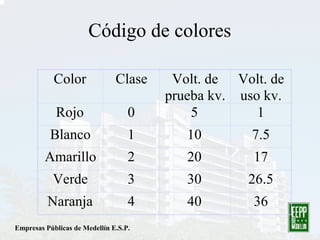

36. Código de colores
Color
Rojo
Blanco
Amarillo
Verde
Naranja
Clase
0
1
2
3
4
Volt. de
prueba kv.
5
10
20
30
40
Volt. de
uso kv.
1
7.5
17
26.5
36
Empresas Públicas de Medellín E.S.P.

37. Guantes y Mangas
• Fabricados en caucho
natural o sintético
• Guantes : primera línea
de defensa.
• Forma natural de la mano
para reducir la fatiga.
• Rigidez dieléctrica ,
flexibles y resistentes
• Guante de liniero y de
electricista
• Usar siempre en conjunto
manga y guante.

38. Cuidados con los guantes.
• • Lavar con jabones suaves.
• • No exponerlos a el ozono
• • Lavarlos cuando han estado en contacto
• con aceite , o cualquier derivado del
• petróleo.
• • No almacenarlos al revés.
• • Evitar el contacto de objetos
• cortopunzantes

39. Otras herramientas
aisladas
Chicharras o Garruchas
Puentes provisionales
Plataformas
Cuerdas y Poleas

40. Empresas Públicas de Medellín E.S.P.

41. Personal de línea viva
características
• Alto grado de habilidad manual
• Coordinación de primera clase.
• Temperamento tranquilo.

42. Personal de línea viva y
sus características
• Alto grado de habilidad
manual
• Coordinación de primera
clase.
• Temperamento tranquilo.
