El documento describe el flujo de programas y cómo las sentencias condicionales pueden alterar el flujo normal secuencial. Explica que las sentencias condicionales permiten ejecutar diferentes bloques de instrucciones dependiendo de si una condición es verdadera o falsa. Proporciona ejemplos de sentencias condicionales simples y compuestas.

1. Sentencias condicionales
Ing. Patricio Abad Espinoza

2. Flujo de programa
• Es la secuencia en que se Iniciar
ejecutan las instrucciones Instrucción 1
de un algoritmo.
• En un algoritmo Instrucción 2
estructurado, las Instrucción 3
instrucciones se ejecutan
una a continuación de Instrucción N
otra en el orden dado. Finalizar

3. Flujo secuencial
Iniciar
1. Inicio
Input
2. Leer el área de terreno en AreaT (d[0-n])
AreaT
Input 3. Leer el valor del metro cuadrado en ValorM (d[0-n])
ValorM
4. Calcular CostoT (d[0-n]) <-- AreaT*ValorM
CostoT <- AreaT *
ValorM
5. Mostrar el Valor del terreno CostoT
Output
CostoT
6. Fin
Fin

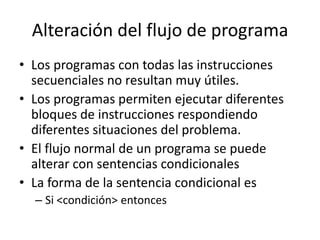

4. Alteración del flujo de programa
• Los programas con todas las instrucciones
secuenciales no resultan muy útiles.
• Los programas permiten ejecutar diferentes
bloques de instrucciones respondiendo
diferentes situaciones del problema.
• El flujo normal de un programa se puede
alterar con sentencias condicionales
• La forma de la sentencia condicional es
– Si <condición> entonces

5. Flujo condicional
Iniciar 1. Iniciar
Input 2. Leer el área del terreno en AreaT (d[0-n])
AreaT
Input 3. Leer el valor por metro cuadrado en ValorM (d[0-n])
ValorM
4. Calcular el costo del terreno (CostoT,d[0-n]) <-- AreaT * ValorM
CostoT <-- AreaT*ValorM
5. Si el CostoT > 60000 Entonces
SI
CostoT > 60000 imp <-- CostoT*0,08 5.1 Calcular impuesto (imp,d[0-n]) <-- CostoT * 0.05
5.2 Calcular total a pagar (Total,d[0-n]) <-- CostoT + imp
NO De lo contrario
5.2 Calcular total a pagar Tota <-- CostoT
Total <-- CostoT + Imp Total <-- CostoT + Imp
Fin si
Output
Total
6. Presenta Total
Finalizar
7. Fin

6. Condicional Simple
• En cualquier sentencia condicional el flujo de
programa se desvía como resultado de la
evaluación de una expresión lógica.
• La sentencia condicional simple ejecuta algo si
el resultado de evaluar la expresión lógica es
verdadero.
• No ejecuta nada si el resultado es falso.

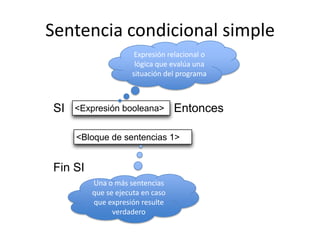

7. Sentencia condicional simple
Expresión relacional o
lógica que evalúa una
situación del programa
SI <Expresión booleana> Entonces
<Bloque de sentencias 1>
Fin SI
Una o más sentencias
que se ejecuta en caso
que expresión resulte
verdadero

8. Ejemplo 1
• ¿Cuál será el total a pagar incluido el IVA si se
establece que cualquier producto cuyo valor
es inferior a 400 USD no paga impuesto de lo
contrario deberá asumir el 12% de IVA?

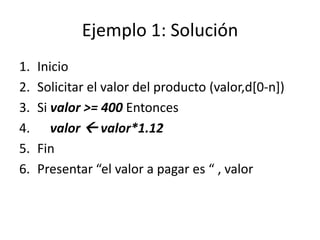

9. Ejemplo 1: Solución
1. Inicio
2. Solicitar el valor del producto (valor,d[0-n])
3. Si valor >= 400 Entonces
4. valor  valor*1.12
5. Fin
6. Presentar “el valor a pagar es “ , valor

10. Sentencia condicional compuesta
Expresión relacional o
lógica que evalúa una
situación del programa
SI <Expresión booleana> Entonces
Una o más sentencias
<Bloque de sentencias 1> que se ejecuta en caso
que expresión resulte
verdadero
De lo contrario
<Bloque de sentencias 2> Una o más sentencias
que se ejecuta en caso
que expresión resulte
Fin SI falsa

11. Ejemplo 2
• Se desea conocer si una persona es apta para
sufragar en el Ecuador.
Según la constitución son aptos para sufragar
todas las personas que hayan 16 años siendo
obligatorio el sufragio para aquellos cuya edad
esté entre 18 y 65 años.

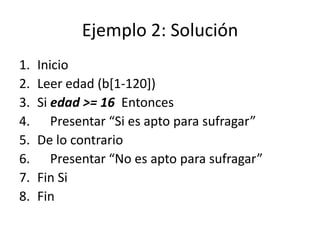

12. Ejemplo 2: Solución
1. Inicio
2. Leer edad (b[1-120])
3. Si edad >= 16 Entonces
4. Presentar “Si es apto para sufragar”
5. De lo contrario
6. Presentar “No es apto para sufragar”
7. Fin Si
8. Fin
