1. SILABO DE ELECTRONICA Y ELECTRICIDAD
I. DATOS GENERALES
1.1 Unidad Académica : Escuela Académico Profesional de Ingeniería Industrial
1.1 Carrera Profesional : Ingeniería Industrial
1.2 Semestre Académico : 2013-II
1.3 Ciclo de estudios : IV
1.4 Requisitos : TF33-Física
1.5 Carácter : Obligatorio
1.6 Número de Créditos : 4
1.7 Duración (Semanas) : 16
1.8 Nº de horas semanales : 05 (T-3, P-2)
1.9 Nº de horas totales : 80
1.10 Fecha de inicio : 26 de Agosto del 2013
1.11 Fecha de término : 09 de Diciembre del 2013
1.12 Docente : Ing. Jorge A. Ortecho Castillo
georgechimbote@yahoo.com
II. FUNDAMENTACIÓN
La eexperiencia curricular de Electrónica y Electricidad forma parte del Área de Formación Profesional, es
de naturaleza teórico-práctico, de carácter obligatorio y tiene como propósito desarrollar en el estudiante
habilidades como interpretar, diseñar y construir circuitos de corriente continua, corriente alterna
monofásica y trifásica, transformadores y motores eléctricos, así como también, circuitos analógicos y
digitales dando un enfoque aplicativo con el objeto de que el estudiante maneje estos conceptos
necesarios en su desempeño posterior en cualquier empresa o planta industrial.
Así mismo, la presente experiencia curricular sirve para formar un profesional con sentido científico,
productivo, competitivo, creativo y comprometido con el desarrollo socioeconómico del país,
constituyéndose como un referente innovador, consciente de la necesidad de utilizar conocimientos de
diversas áreas para construir como producto observable, en este contexto, equipos electrónicos básicos, a
nivel producto terminado, lo cual permitirá a su vez, que la UCV sea reconocida como una de las mejores
universidades a nivel nacional.
III. COMPETENCIA
Aplica los conceptos básicos de electricidad y electrónica, resaltando su importancia dentro de los circuitos
y sistemas electrónicos industriales.
Desarrolla trabajos de investigación inherentes a los circuitos electrónicos en el campo de control y
supervisión industrial, evaluando la importancia de estos para la comunidad empresarial regional y
nacional.
IV. PROGRAMACIÓN ACADÉMICA
4.1 DISEÑO
PRIMERA UNIDAD: Electrónica analógica
SEGUNDA UNIDAD: Electrónica Digital
TERCERA UNIDAD: Electricidad alterna monofásica y trifásica.
4.2 TEMAS TRANSVERSALES
Cultura ambiental-Gestión de riesgos y Seguridad-Emprendedorismo
4.3 PRIMERA UNIDAD: ELECTRONICA ANALOGICA
4.3.1 DURACIÓN: 06 sesiones (26 de Agosto – 30 de Setiembre del 2013)
4.3.2 CRONOGRAMA
Semana Contenidos Capacidades
Indicador de
logro
Actitudes
Indicador de
logro
I
26/08
Conceptos de
electricidad y
electrónica.
Resuelve con facili-
dad ejercicios y
problemas
prácticos de
electricidad y elec-
trónica analógica.
Fundamenta
con detalle los
conceptos
básicos de
electricidad y
electrónica
Gran sentido de
responsabilidad
.
Cumple
oportunament
e en los
trabajos que le
son asignados.
FACULTAD DE INGENIERIA
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERIA INDUSTRIAL

2. II
02/09
Instrumentos de
Medición.
Funcionamiento.
Mediciones de
voltajes y
corrientes.
Realiza con
precisión las
mediciones
eléctricas de
laboratorio
Utiliza correcta-
mente el instru-
mental electró-
nico de Labora-
torio.
Trabajo en
equipo
Muestra
disposición
para trabajar
en equipo.
III
09/09
Dispositivos
electrónicos:
Diodos. Leds.
Display de 7
segmentos
Comprende y
analiza liza las
características y
especificaciones
técnicas de los
diodos y leds.
Identifica y
prueba en
forma práctica,
en el
laboratorio, los
dispositivos en
cuestión.
Sentido de
organización
Demuestra
interés por el
cuidado y
protección de
los equipos de
laboratorio
IV
16/09
Dispositivos
electrónicos:
Transistores.
Relés. OPAMs.
Comprende y
analiza las
características y
especificaciones
técnicas de los
transistores, relés y
OPAMs
Grafica y
explica el
funcionamien-
to de los
transistores .
Perseverancia
en la tarea
Muestra cons-
tancia en el
trabajo y
culmina las
tareas em-
prendidas en
el tiempo
previsto
V
23/09
Circuitos con
diodos.
Circuitos con
transistores
-Explica detallada-
mente el funciona-
miento y aplicacio-
nes de los circuitos
electrónicos.
Implementa
con buenos
resultados
equipos
electrónicos
básicos de
aplicación
diversa.
- Actitud
creativa
-Busca solucio-
nes, alternati-
vas y estrate-
gias para la
solución de los
problemas
planteados.
VI
30/09
Comprensión de lectura
Fuentes de
Alimentación.
Funcionamiento.
Características.
- Describe el
funcionamiento e
importancia de las
Fuentes de
Alimentación.
Ensambla con
facilidad una
Fuente de
Alimentación.
Actitud
responsable
Asume con ri-
gor científico
la tarea pro-
puesta
4.4. SEGUNDA UNIDAD: ELECTRONICA DIGITAL
4.4.1. DURACIÓN: 05 sesiones (07 de Octubre – 04 Noviembre del 2013)
4.4.2. CRONOGRAMA:
Semana Contenidos Capacidades
Indicador de
logro
Actitudes
Indicador de
logro
VII
07/10
Compuertas lógicas.
Funcionamiento.
Aplicaciones.
Sistemas de
memoria.
Evalúa las carac-
terísticas técnicas
de las diversas com-
puertas lógicas y
sistemas de
memoria.
Implementa cir-
cuitos con com-
puertas lógicas
con notable
practicidad.
Actitud
responsable
Asume con ri-
gor científico
la tarea
propuesta
VIII
14/10
Análisis y diseño de
circuitos
combinacionales.
Analiza y describe el
funcionamiento de
los circuitos combi-
nacionales.
Propone ejem-
plos prácticos
sobre la aplica-
ción de los cir-
cuitos combina-
cionales y
secuenciales.
Trabajo en
equipo
Muestra
disposición
para trabajar
en equipo.

3. IX
21/10
Análisis y diseño de
circuitos
secuenciales
Comprende y
explica el
funcionamiento y
aplicaciones de los
circuitos
secuenciales
Participa en la
construcción de
equipos
digitales
básicos
Perseverancia
en la tarea
Muestra cons-
tancia en el
tra-bajo y
culmina las
tareas em-
prendidas en
el tiempo
previsto
X
28/10
Introducción al
microprocesador y
microcomputador.
Arquitectura.
Aplicaciones.
Analiza y describe el
funcionamiento de
los microprocesado-
res y microcomputa-
dores dentro de
equipos y sistemas
de tecnología de
punta.
Fundamenta
con certeza las
aplicaciones de
los microproce-
sadores y mi-
crocomputado-
res
- Actitud
creativa
Busca solucio-
nes, alternati-
vas y estrate-
gias para la
solución de
los problemas
planteados.
XI
04/11
Examen Parcial
4.5 TERCERA UNIDAD: ELECTRICIDAD ALTERNA MONOFASICA Y TRIFASICA
4.5.1 DURACIÓN: 05 sesiones (11 de Noviembre – 09 de Diciembre del 2013)
4.5.2 CRONOGRAMA:
Semana Contenidos Capacidades
Indicador de
logro
Actitudes
Indicador de
logro
XII
11/11
Circuitos de
Corriente alterna
monofásica.
Características.
Funcionamiento
Analiza y describe el
funcionamiento y
características de los
circuitos de corriente
alterna monofásica.
Fundamenta
con precisión el
funcionamiento
y aplicaciones
de los circuitos
de corriente
alterna
monofásica.
Perseverancia
en la tarea
Muestra cons-
tancia en el
trabajo y
culmina las
tareas em-
prendidas en
el tiempo
previsto
XIII
18/11
Circuitos de
Corriente alterna
trifásica.
Características.
Funcionamiento
Analiza y describe el
funcionamiento y
características de los
circuitos de corriente
alterna trifásica.
Propone ejem-
plos sobre la
aplicación de
los circuitos de
corriente
alterna
trifásica.
Actitud
responsable
Asume con ri-
gor científico
la tarea
propuesta
XIV
25/11
Transformadores.
Funcionamiento.
Aplicaciones.
Tipos.
Comprende y analiza
las características y
especificaciones
técnicas de los
transformadores.
Identifica y des-
cribe en forma
práctica, en el
laboratorio, los
transformadore
s.
Perseverancia
en la tarea
Muestra cons-
tancia en el
tra-bajo y
culmina las
tareas em-
prendidas en
el tiempo
previsto

4. XV
02/12
Motores eléctricos.
Tipos.
Características.
Funcionamiento.
Evalúa y describe las
características
técnicas de los
diferentes tipos de
motores eléctricos.
Comprende con
facilidad la filo-
sofía de funcio-
namiento de los
diferentes tipos
de motores
eléctricos.
Trabajo en
equipo
Muestra
disposición
para trabajar
en equipo.
XVI
09/12
Examen Final
Nota: El docente puede desarrollar hasta 04 sesiones de aprendizaje en inglés.
V. MEDIOS Y MATERIALES
- Pizarra, mota, papelotes y plumones
- Módulos de Aprendizaje.
- Laboratorios
- Guías de trabajo.
- Proyector Multimedia
- Otros
VI. ESTRATEGIAS DE EVALUACIÓN
ASPECTOS CRITERIOS INSTRUMENTOS
CONCEPTUALES Grado de adquisición de
conocimientos.
Pruebas escritas y orales.
PROCEDIMENTALES Aptitud para la aplicación de
conocimientos
Desempeño en el Laboratorio.
ACTITUDINALES Interés en la aplicación de
conocimientos
Grado de conclusión de los
trabajos asignados.
La Evaluación es permanente y se consideran los siguientes rubros:
PRIMER PROMEDIO
Código Instrumento Peso
Semana de publicación del
resultado
CL Comprensión de Lectura 2 7
PE
Avance Proyecto (Integrador o trabajo
practico)
1 -----
PC
Práctica (Calificada, laboratorio o
trabajo de campo)
1 -----
SEGUNDO PROMEDIO
Código Instrumento Peso Semana de publicación del
resultado
PE
Avance Proyecto Integrador (Integrador
o trabajo practico)
1 -----
EA Evaluación Actitudinal (en Laboratorio) 1 -----
EP Evaluación Parcial 2 12
TERCER PROMEDIO
Código Instrumento Peso
Semana de publicación del
resultado

5. PY
Sustentación de proyecto (Integrador o
trabajo practico)
1 -----
EF Examen Final 2 16
EA
Evaluación Actitudinal (Examen de
Laboratorio)
1 -----
PROMEDIO FINAL
PROMEDIO 1(X1) PROMEDIO 2(X2)
PROMEDIO 3(X3)
(2CL+PE+ PC+)/4 (PE+2EP+ PC+)/4 (PY+2EF+ PC+)/4
PF = (X1+X2+ X3)/3
“El estudiante que haya acumulado más del 30% de inasistencias durante el desarrollo del curso
registrado será inhabilitado, salvo que justifique sus inasistencias con el soporte de prueba documentaria,
caso en el cual, la justificación operará hasta un límite que no exceda el 20% del número total de clases”.
(Según el artículo 29 del Reglamento de Evaluación del Aprendizaje de la Universidad César Vallejo.)
VII. REQUISITOS DE APROBACIÓN
7.1 CRITERIOS DE APROBACIÓN
- Solamente el promedio final (PF) será redondeado.
- La calificación es vigesimal de 0 a 20.
- La nota mínima aprobatoria para el curso es 11 (ONCE).
- Las evaluaciones serán efectuadas en las fechas programadas.
- La asistencia es obligatoria, el 30% de inasistencias inhabilita al estudiante (5 faltas).
- La inasistencia a prácticas o exámenes no justificados se calificarán 00, igual calificativo
tendrá los trabajos asignados que no sean entregados en la fecha programada.
- Cumplimiento en las actividades académicas en la fecha y tiempos establecidos.
7.2 EVALUACIÓN DE REZAGADOS O EXTEMPORÁNEOS O DE RECUPERACIÓN
- Estas evaluaciones sólo se aplicarán a los estudiantes que estén al día en el pago de sus
pensiones y hayan realizado según como corresponda el pago por el derecho respectivo
siendo las Secretarías Académicas las responsables de otorgar por cada evaluación la
autorización respectiva.
- Los Decanos o Directores Académicos tendrán potestad para autorizar algún otro tipo de
evaluación durante la programación de éstos exámenes.
- La Secretaría Académica de cada Facultad elaborará, informará y publicará el horario de
estas evaluaciones.

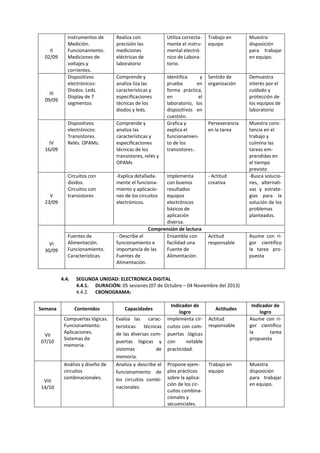

VIII. ESTRATEGIA METODOLÓGICA
Se utilizará la estrategia metodológica del aprendizaje basado en proyectos, que es una variante de la
metodología del aprendizaje basado en problemas. En este caso, en vez de plantear un problema, los
alumnos deben desarrollar en grupo un proyecto siguiendo un conjunto de pasos y una secuencia
lógica de acción facilitada por el propio docente responsable y/o diseñada por ambos agentes
(profesor y estudiante) de forma conjunta para potenciar así un mayor sentimiento de pertinencia e
incumbencia. El contenido se facilita a medida que avanza el proyecto.
Esta metodología estimula el aprendizaje e investigación en equipo.
El aula virtual de la UCV se empleará como medio de comunicación entre docente y estudiantes para
efectos de mensajería interna, presentación de la información conceptual, guías de aprendizaje,
lecturas complementarias, foros y evaluaciones virtuales, acciones de tutoría académica y
comunicación de resultados de evaluación de los aprendizajes.

6. IX. CRONOGRAMA ACADÉMICO
INICIO DEL SEMESTRE : 26 de Agosto
PRUEBA DE ENTRADA : 26 de Agosto
ÚLTIMO DÍA DE CLASES : 09 de Diciembre
El Promedio Final se obtiene con el cálculo del promedio simple de los 3 Promedios Parciales.
Cada promedio parcial debe tomar en cuenta al menos la respectiva evaluación mínima exigida y
planteada en este cronograma:
Las evaluaciones se rigen de acuerdo a la Resolución Rectoral N° 002-2013/FI-UCV, resumidas en
la siguiente tabla:
Cronograma de las evaluaciones de rezagados o extemporáneas o de recuperación de las siguientes
evaluaciones mínimas exigidas:
 o

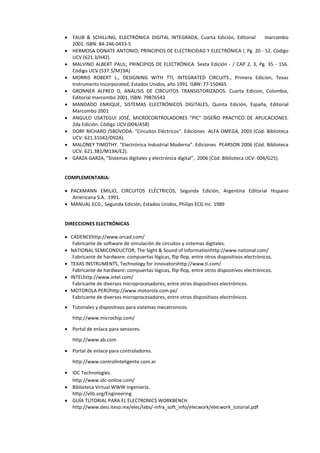

X. REFERENCIAS BIBLIOGRÁFICAS
BÁSICA:
 TOCCI RONALD, SISTEMAS DIGITALES., Primera Edicion, Estados Unidos, Monroe
CommunityCollege 2001. Código UCV (004/T65B)
 BOYLESTAD L., ROBERT.; NASHELSKY, LOUIS; Introducción Al Análisis De Circuitos. Sexta Edición,
editorial Prentice Hall, 1997. Código UCV (621.319/B78)
Evaluaciones
Fecha de
Evaluación
Entrega de Notas
en Aula
Ingreso de notas
al aula virtual
Observación
Control de
Lectura
30 de Setiembre 07 de Octubre 07 de Octubre
No hay
Suspensión de
Clases
Evaluación
Parcial
04 de Noviembre 11 de Noviembre 11 de Noviembre
Se suspenden
las Clases
Examen Final 09 de Diciembre 12 de Diciembre 12 de Diciembre
Se suspenden
las Clases
Evaluaciones de Rezagados
o de Recuperación
Fecha de Evaluación
Observación
Control de Lectura 04 de Noviembre
Se evaluarán en las 2 primeras
horas antes de la evaluación
fijada para esos días
Evaluación Parcial 09 de Diciembre
Examen Final 16 de Diciembre

7.  TAUB & SCHILLING, ELECTRÓNICA DIGITAL INTEGRADA, Cuarta Edición, Editorial marcombo
2001. ISBN: 84-246-0433-5
 HERMOSA DONATE ANTONIO; PRINCIPIOS DE ELECTRICIDAD Y ELECTRÓNICA I, Pg. 20 - 52. Código
UCV (621.3/H42)
 MALVINO ALBERT PAUL; PRINCIPIOS DE ELECTRÓNICA. Sexta Edición - / CAP 2, 3, Pg. 35 - 156.
Código UCV (537.5/M19A)
 MORRIS ROBERT L., DESIGNING WITH TTL INTEGRATED CIRCUITS., Primera Edicion, Texas
Instruments Incorporated, Estados Unidos, año 1991. ISBN: 77-150465
 GRONNER ALFRED D, ANÁLISIS DE CIRCUITOS TRANSISTORIZADOS. Cuarta Edicion, Colombia,
Editorial marcombo 2001. ISBN: 79876543
 MANDADO ENRIQUE, SISTEMAS ELECTRÓNICOS DIGITALES, Quinta Edición, España, Editorial
Marcombo 2001
 ANGULO USATEGUI JOSÉ, MICROCONTROLADORES "PIC" DISEÑO PRACTICO DE APLICACIONES.
2da Edición. Código UCV (004/A58)
 DORF RICHARD /SBOVODA. “Circuitos Eléctricos”. Ediciones ALFA OMEGA, 2003 (Cód. Biblioteca
UCV: 621.31042/D92A).
 MALONEY TIMOTHY. “Electrónica Industrial Moderna”. Ediciones PEARSON 2006 (Cód. Biblioteca
UCV: 621.381/M19A/E2).
 GARZA GARZA, “Sistemas digitales y electrónica digital”, 2006 (Cód. Biblioteca UCV: 004/G25).
COMPLEMENTARIA:
 PACKMANN EMILIO, CIRCUITOS ELÉCTRICOS, Segunda Edición, Argentina Editorial Hispano
Americana S.A. 1991.
 MANUAL ECG., Segunda Edición, Estados Unidos, Philips ECG Inc. 1989
DIRECCIONES ELECTRÓNICAS
 CADENCEhttp://www.orcad.com/
Fabricante de software de simulación de circuitos y sistemas digitales.
 NATIONAL SEMICONDUCTOR, The Sight & Sound of Informationhttp://www.national.com/
Fabricante de hardware: compuertas lógicas, flip-flop, entre otros dispositivos electrónicos.
 TEXAS INSTRUMENTS, Technology for innovatorshttp://www.ti.com/
Fabricante de hardware: compuertas lógicas, flip-flop, entre otros dispositivos electrónicos.
 INTELhttp://www.intel.com/
Fabricante de diversos microprocesadores, entre otros dispositivos electrónicos.
 MOTOROLA PERÚhttp://www.motorola.com.pe/
Fabricante de diversos microprocesadores, entre otros dispositivos electrónicos.
 Tutoriales y dispositivos para sistemas mecatronicos.
http://www.microchip.com/
 Portal de enlace para sensores.
http://www.ab.com
 Portal de enlace para controladores.
http://www.controlinteligente.com.ar
 IDC Technologies.
http://www.idc-online.com/
 Biblioteca Virtual WWW Ingeniería.
http://vlib.org/Engineering
 GUÍA TUTORIAL PARA EL ELECTRONICS WORKBENCH
http://www.desi.iteso.mx/elec/labs/-infra_soft_info/elecwork/elecwork_tutorial.pdf

8. Manual de uso del software de simulación de circuitos digitales “ElectronicWorkbench”
