SIRDOS

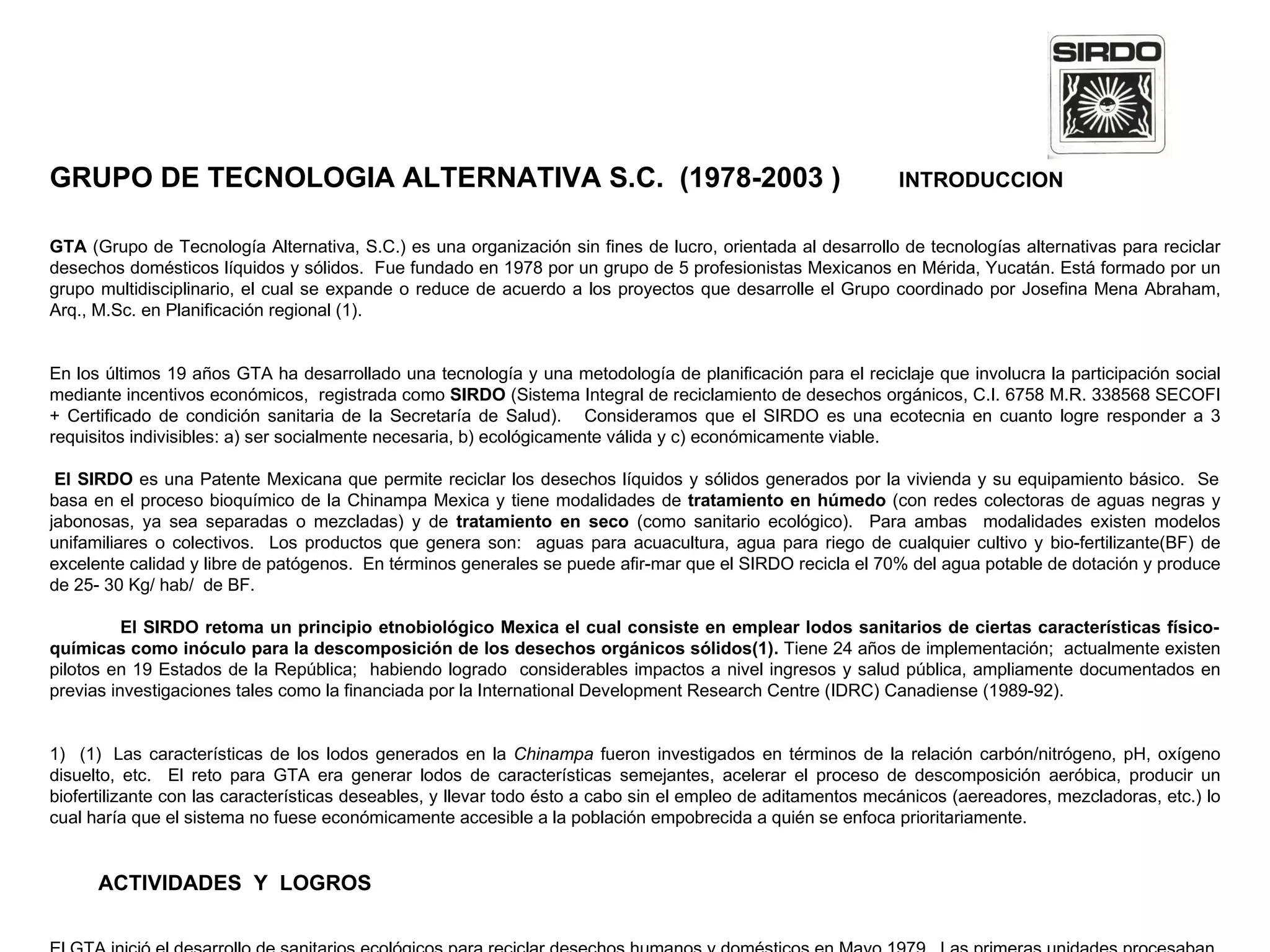

1. GRUPO DE TECNOLOGIA ALTERNATIVA S.C. (1978-2003 ) INTRODUCCION
GTA (Grupo de Tecnología Alternativa, S.C.) es una organización sin fines de lucro, orientada al desarrollo de tecnologías alternativas para reciclar
desechos domésticos líquidos y sólidos. Fue fundado en 1978 por un grupo de 5 profesionistas Mexicanos en Mérida, Yucatán. Está formado por un
grupo multidisciplinario, el cual se expande o reduce de acuerdo a los proyectos que desarrolle el Grupo coordinado por Josefina Mena Abraham,
Arq., M.Sc. en Planificación regional (1).
En los últimos 19 años GTA ha desarrollado una tecnología y una metodología de planificación para el reciclaje que involucra la participación social
mediante incentivos económicos, registrada como SIRDO (Sistema Integral de reciclamiento de desechos orgánicos, C.I. 6758 M.R. 338568 SECOFI
+ Certificado de condición sanitaria de la Secretaría de Salud). Consideramos que el SIRDO es una ecotecnia en cuanto logre responder a 3
requisitos indivisibles: a) ser socialmente necesaria, b) ecológicamente válida y c) económicamente viable.
El SIRDO es una Patente Mexicana que permite reciclar los desechos líquidos y sólidos generados por la vivienda y su equipamiento básico. Se
basa en el proceso bioquímico de la Chinampa Mexica y tiene modalidades de tratamiento en húmedo (con redes colectoras de aguas negras y
jabonosas, ya sea separadas o mezcladas) y de tratamiento en seco (como sanitario ecológico). Para ambas modalidades existen modelos
unifamiliares o colectivos. Los productos que genera son: aguas para acuacultura, agua para riego de cualquier cultivo y bio-fertilizante(BF) de
excelente calidad y libre de patógenos. En términos generales se puede afir-mar que el SIRDO recicla el 70% del agua potable de dotación y produce
de 25- 30 Kg/ hab/ de BF.
El SIRDO retoma un principio etnobiológico Mexica el cual consiste en emplear lodos sanitarios de ciertas características físico-
químicas como inóculo para la descomposición de los desechos orgánicos sólidos(1). Tiene 24 años de implementación; actualmente existen
pilotos en 19 Estados de la República; habiendo logrado considerables impactos a nivel ingresos y salud pública, ampliamente documentados en
previas investigaciones tales como la financiada por la International Development Research Centre (IDRC) Canadiense (1989-92).
1) (1) Las características de los lodos generados en la Chinampa fueron investigados en términos de la relación carbón/nitrógeno, pH, oxígeno
disuelto, etc. El reto para GTA era generar lodos de características semejantes, acelerar el proceso de descomposición aeróbica, producir un
biofertilizante con las características deseables, y llevar todo ésto a cabo sin el empleo de aditamentos mecánicos (aereadores, mezcladoras, etc.) lo
cual haría que el sistema no fuese económicamente accesible a la población empobrecida a quién se enfoca prioritariamente.
ACTIVIDADES Y LOGROS
2. TEPEPAN III 1991-2003
TEPEPAN I México D.F. 1983-2003 UNITED NATION AWARD MIAMI 1991
INTERNATIONAL
ACHIEVEMENT
AWARD
NATIONAL WILDLIFE
FEDERATION
WASHINGTON 2000
DECANA DE LA
UNIVERSIDAD
INTERNACIONAL
DE LA MUJER
ALEMANIA 2000
3. 1) E.N. Red Colectora Aguas Negras.
2)E.S. Red Colectora Aguas Grises.
E.C. Aguas Clarificadas
C.B.S. Cámara Biológica FASE SECADO
III C.B.R. Cámara Biológ. FASE LLENADO
S1. Sedimentación Primaria
S2. Sedimentación Secundaria
3)Tamizador y Registro de Entrada
6) Desnatador
7)Clarificador:
C.S. clausurado; C.R. en uso semestral
13) Dispersor de lodos: inóculo para la
descomposición aeróbica de desechos org.
SIRDO HUMEDO COLECTIVO
C.E.C.Cisterna de Aguas Clarificadas Es un ingenioso sistema de reciclaje integral al que se le otorgó el
C.E.F. Cisterna de Aguas Filtradas Certificado de Invención 6758
F.B. Filtro Biológico Parte de 2 redes separando las Aguas Negras de Aguas Grises o
A.R. area verde de riego.
Jabonosas. Las Negras entran a un Tanque de Sedimentación
Acelerada de doble compartimiento para Sedimentación Primaria
y Secundaria, en forma alternada semestralmente. Los Lodos
generados en la Sedimentación Primaria se vacían al
compartimiento en Fase de Llenado de la Cámara Biológica, para
ser utilizados como inóculo para la descomposición aeróbica de
los Desechos Orgánicos Sólidos, los cuales son introducidos
diariamente. El remanente del agua para a Sedimentación
Secundaria y luego a Camas de Evapotranspiración. El Agua
Jabonosas entra a un retenedor de sólidos y grasas y luego se
trata en un Filtro lento de acción Biológico; el efluente se usa
para riego libre.
5. GTA ha instalado, monitoreado y desarrollado la tecnología SIRDO en la mayor parte de los Estados de la República. Cientos de unidades está
operando exitosamente en diversos ambientes ecológicos en todo el país.
La 1ª. Unidad SECA fué construída en Cancún, Edo. de Quintana Roo, México, en 1979.
La 1ª. Unidad HUMEDA fué instalada en Mérida, Yucatán, un año después; aquí se formó la Primera Cooperativa productora de BF a partir de
desechos orgánicos llamada Muchuc-Baex (“Unámosnos” en Maya).
Tal vez el proyecto de mayor relevancia social es el de Tres Marías, Morelos (1985-1992) donde el reciclaje integral y la aplicación de sus
productos (agua y biofertilizante) al Sector Primario, logró ahorrar en Salud Pública, 400% el valor de la inversión inicial; se demostró que
el suelo agotado por el uso de fertilizantes químicos, puede ser re-vitalizado, incrementando el desarrollo del producto agrícola entre 300 y
800%. Según el Análisis COSTO-BENEFICIO de 7 años de trabajo, se incrementó el ingreso per capita en 17%.
La tendencia entre 1985-86 era de un fuerte
incremento en el No. de Casos de enfermedades
gastrointestinales reporta-dos por la SSA
(25.4/hab/año).
En 1987 entre en operación una red de agua potable
al poblado realizada por el Gobierno del Estado, que
logra detener esa tendencia pero solo repercute en
una disminución relativamente pequeña de los casos.
En 1988 se inicia la operación de los SIRDOS por
parte del Ayuntamiento con asesoría de GTA,
generando una impor-tante disminución del No. de
casos.
En 1989 dejan de operar los SIRDOS por decisión del
nuevo Gobernador, y nuevamente la curva desciende
poco.
A partir de 1990 vuelven a operar los SIRDOS bajo el
esquema de concesión otorgada a GTA logrando un
descenso muy marcado, hasta alcanzar un mínimo de
0.64 casos/hab/año. El ahorro a la SSA por concepto
de casos noatendidos fue de $166.7 mdp, comparado
con el costo de sistema que fue de $37 mdp.
Alimentos, Bebidas y Productos Mexicanos.
E-mail: abyp.mexicanos@gmail.com
https://sites.google.com/site/composterosysirdos/
Skype: SIRDOS
Tel. 52(414) 273-9639 Fax: 52(414)273-9639
6. Foto izquierda: Rehabilitación del suelo para la producción de
acelga en Tres Marías Morelos, empleando el BF generado por
los SIRDOS instalados
Esto demostró la viabilidad de autogenerar BF en la
propia comunidad a partir de los desechos humanos,
evitando así la contaminación del agua y revitalizando el
suelo.
En el análisis Costo-Beneficio, los factores que
determinaron una TIR superior al 17% (Tasa Interna de
Retorno) fue la agricultura y la Salud Pública, incidiendo
directamente en la viabilidad de autogestión del
Desarrollo del campo Mexicano.
MUESTRA S4/ BF/CEIA/Iz/03 REGISTRO 10996
El Biofertilizante generado por el proceso SIRDO ha sido analizado desde Bioferilizante obtenido con lodos sanitarios y bacteria.
1980 a la fecha, por organismos Federales, CONAFRUT y SAGAR, y por la
UNAM, en la FESC Campo 4, con quienes se llevaron a cabo años de NITRÓGENO TOTAL 3.5%
investigación en Tres Marías, Morelos, para determinar la Dosis Optima FÓSFORO TOTAL 1.43%
Económica para cada tipo de cultivo, tipo de suelo y clima. POTASIO (K2O) 1.61%
CALCIO (Ca) 6.5%
Los resultados establecen que si se emplea la DOE (Dosis óptima SODIO (Na) 2.5%
económica) el incremento en el desarrollo de la planta varía entre 300 -800%. FIERRO 0.47%
CARBON ORGANICO 54.26%
En la UAM-Ixtapalapa se investigó el uso del BF como soporte de la bacteria pH 1:4 8.5
HUMEDAD EN 10 HRS. 78%
Rhizobium phaseoli para formar nódulos en la raíz del frijol y obtener el
ARCILLA 9%
nitrógeno del aire y no del suelo; se comparó con la turba, pudiendo sustituir
LIMO (migajón arenoso) 23%
la turba por una mezcla turba-BF a 25-75% para obtener inclusive una mayor ARENA 68%
contamina-ción con la bacteria. Posteriormente se investigó en forma MATERIA ORGANICA 95.2%
semejante para el chícharo con resultados similares. RELACION CARBON/ NITROGENO 15.5 : 1
7. DESECHOS ORGANICOS SOLIDOS Desechos orgánicos
Consiste en un Tanque de Sedimentación
Sólidos de parques,
de la vivienda acelerada, de doble compartimiento, con
y de sus servicios sedimentadores, desnatadores y clarificadores.
Los lodos generados son empleados como
inóculo para la descomposición aeróbica de
Extracción de los desechos orgánicos sólidos, la cual se lleva
LODOS VIVOS a cabo en una Cámara biológica proveída de un
que se emplan
como inóculo colector solar, hasta su transformación en abono
para orgánico. El efluente del sistema se somete a un
descomponer
desechos sólidos CAMARA tratamiento Terciario empleando plata coloidal o
BIOLOGICA rayos Ultravioleta; se usa para riego agrícola,
TANQUE DE SEDIMENTACION
ENTRADA DE con energía solar
AGUAS
parque y jardines.
RESIDUALES Tamizador Extracción
DOMESTICAS retención de Sedimentación
De Natas
MEZCLADAS sólidos PRIMARIA
inorgánicos BIOFERTILIZANTE
(NEGRAS Y
JABONOSAS)
Sedimentación
Clarificación
SECUNDARIA
Estanque lirio
Estabilizar carga orgánica
Chinampak-120 Huixquilucan 1993
Tratamiento
TERCIARIO Estanques de
Oxigenación+ Plata
coloidal/ tratamiento UV
AGUA TRATADA parausos domésticos no-potables
Riego agrícola, Parques y jardines
Muy frecuentemente nos encontramos con comunidades que cuentan con una
red colectora de Aguas residuales mezcladas, que descargan, sin tratamiento
alguno, a lagos, ríos o barrancas, contaminando así fuentes de abastecimiento
de agua.
En estos casos, es incosteable separar las aguas negras de
las jabonosas, y se propone una unidad de reciclaje llamada
CHINAMPAK.
9. SIRDO SECO.
Contiene una cámara de procesamiento inclinada de norte a sur, con un
filtro alcalino en la parte inferior; un colector solar como cubierta al sur y
un excusado en la parte superior ubicada al norte. Tiene un aditamento
para permitir la circulación de aire al interior del sistema, forzando la
entrada de aire caliente del sur y extrayéndolo al norte con ventilas de
hojalata, pintadas de negro mate. Su operación se inicia colocando
una capa de “tierra madre” de 20 cms en el fondo donde se “cura” la
bacteria que es parte integral del sistema. La materia fecal que cae sobre
la tierra madre es procesada por la bacteria en 2 fases: la de llenado que
se lleva a cabo en la parte superior (norte) y la de secado que se realiza
con la ayuda del colector solar al sur .
Capacidad de remoción de patógenos del sistema: En el año 2000,
con el apoyo de la Universidad Internacional de la Mujer (IFU, Alemania)
se llevó a cabo una investigación en Cd. Juárez y Xochimilco, donde se
instalaron 300 y 400 unidades respectivamente; se escogieron estas 2
ciudades porque ambas tienen una relación crítica con el AGUA, y su
desarrollo urbano está prioritariamente condicionada por la misma.
El protocolo de la investigación se detalla en el Anexo “IFU”. Se
Premio Expo 2000, Hannover, Alemania. analizaron:
Muestras con miles de Indicadores del
UFC/gramo de muestra. proceso bioquímico. Microorganismos en 20 gr de muestra
Coliformes Coliformes Escherichia Mesofílicos Leva- Hongos Salmonella} Vibrio Staphylococus aureus
Totales Fecales Coli Aerobios duras filamentosos Shigella Cholerae
En síntesis los resultados demuestran una alta eficiencia del sistema en su capacidad de remover agentes patógenos
que contaminan el medio ambiente y fundamentalmente el agua de abasto a la población, al comparar la condición
bacteriológica y parasitológica del producto en la Fase de llenado con la Fase de Secado:
A) En el caso de Xochimilco: los Coliformes Fecales en la Fase de llenado es del orden de 70,000 UFC por gramo
de muestra compuesta; mientras que el la Fase de Secado, es del orden de 3,000 UFC/gr de muestra.
B) En el caso de Cd. Juárez: Los Coliformes Fecales en la fase de Llenado es del orden de 400,000 UFC/gr; baja a
80,000 UFC/gr en la Fase de Secado y a menos de 1,000 UFC/gr en la fase final, antes de extraer el biofertil
10. REMOCION DE PATÓGENOS EN EL BIOFERTILIZANTE: GRAFICAS MUESTREO EN XOCHIMILCO, Junio 1999.
En esta gráfica se puede apreciar en qué muestras la E. Coli predomina entre los Coliformes Fecales. En caso contrario, éste es un
Indicador de Salmonella o Shigella. En los SIRDOS en proceso de llenado, las tendencias no siguen un paralelismo.
Aquí se vé muy claro en proceso de secado, un paralelismo entre las 2 tendencias, indicando la ausencia de otras Coliformes Fecales de
mayor daño como son la Salmonella y Shigella.
UFC Colifor m e s Fe cale s
Relación entre Coli Fecales y E. Coli En el proceso
UFC por gramo de
UFC E che r ichia Coli
s
Logar ítm ica (UFC
de “llenado” las
Colifor m e s Fe cale s )
Logar ítm ica (UFC
Coliformes
70,000
E che r ichia Coli)
s Fecales varían
muestra.
60,000 dentro de un
50,000
40,000 rango de 70,000
30,000 UFC por gramo
20,000
10,000
del desecho
0 fecal en
1 2 3 4 5 6 7 8 9 10 11 12 13 14 proceso.
SIRDOS e n "llenado"
UFC Coliform e s Fe cale s
Relación entre Coli Fecales y E. Coli
UFC Es che richia Coli
Logarítm ica (UFC En el proceso de
UFC por gramo de
Es che richia Coli)
Logarítm ica (UFC “secado” 3
Coliform e s Fe cale s )
3,000 meses
2,500 después, las
muestra.
2,000 Coliformes
1,500 Fecales se han
1,000 reducidoa un
500 rango de 3,000 y
0 menor a 500 UFC
1 2 3 4 5 6 7 8 9 10 11 por gramo del
SIRDOS en "secado" Biofertilizante.
11. 1) Cascarón con piso integrado y excusado, manuf. con 30 Kgs de
polietileno rotomoldeado.
2) Colector solar de lam. Negra cal. 18 de 76 x 67 cms o de
policarbonato de alta densidad (Lexan) de 62 x 76 x6mm.
3) Ventila de hojalata de 3” dia. (2 yardas y un codo de 90º) pintados de
esmalte negro mate; codo fijado al cascarón con pistola eléctrica y silicón;
apertura a 45º con mosquitero y cincho plástico.
4) Ventilas en la parte inferior del colector solar, con tela de mosquitero,
fijado con silicón y pistola eléctrica.
5) Bacteria SIRDO dosis única.
6) Asiento con tapa manuf. con plástico reforzado con fibra de vidrio,
desmontable para facilitar su limpieza.
7) Base metàlica para caseta manuf. con ángulo y solera de 1 ¼” x 1/8” con
4 patas para ser fijadas al piso con concreto.
8) Escalera metálica manuf. con ángulo y solera de 1” x 1/8” con 1 o 2
peldaños, según características del terreno.
9) Caseta manuf. en plástico ref. con fibra de vidrio de 1.10 x 0.84 x 1.80 M
de altura con puerta, portacandado, aldaba y jaladera.
10) Instrucciones de instalación, operación- mantenimiento
SIRDO SECO tipo “ORUGA”
Manufacturado con polietileno
rotomoldeado en horno. Especificaciones: La Oruga mide
1.70 x 0.72 x 1.06M (1.3 M3)
Foto: Extracción del biofertilizante. Centro de Tutela,
Oaxaca, Oaxaca. 1996
SIRDO SECO tipo 6M
Parque Ecológico de Xochimilco,
1999.
13. El SHF es una pequeña planta de tratamiento para reciclar las aguas
residuales de la vivienda (10 a 15 personas) que se conecta al último
registro domiciliario generando
CERO DESCARGAS AL MEDIO AMBIENTE
Manufacturado en plástico reforzado con fibra de vidrio:
TANQUE DE SEDIMENTACION ACELERADA con doble
compartimiento, sedimentadores, desnatadores y filtros, dos
CLARIFICADORES y CAMA DE EVAPOTRANSPIRACION de 10
M de largo. BACTERIA MEGA-BAC dosis de choque y de
reforzamiento. “Habitat” para bacteria de tezontle y antracita, en la
parte más profunda donde se acumula la materia orgánica
sedimentada para alimentarla . Al igual que en los Clarificadores.
14. INSTRUCCIONES DE OPERACION
Colocar la Dosis de reforzamiento y de mantenimiento en la
tapa ovalada pequeña en la parte intermedia del tanque, y en
las 2 tapas cuadradas de los clarificadores. Continuar la
dosificación como se indica en la tabla. Siempre mezcle la dosis
de bacteria con un litro de agua limpia antes de vaciar.
Usar detergentes de rápida biodegradación y de poca espuma,
o jabones. Evite usar cloro para lavar su ropa, o úselo en
mínimas cantidades, daña su ropa y mata las bacterias que
están limpiando el agua al interior del SIRDO. Para otros
productos químicos de limpieza, ver Tabla de Sustitutos.
NUNCA echar en el excusado colillas de cigarro, condones y
toallas sanitarias.
NO usar cloro ni ácido muriático en los excusados, ni drano para
destapar obstrucciones.
No se deberá echar en el fregadero de la cocina materia
orgánica o grasas; antes de lavar una olla o plato con residuos
de comida, limpiar con un papel o servilleta y depositarlos junto
con los restos de cocina y jardín, para ser procesados en
SHF en Tacamachalco, 1991-2003
composteros o similar. El fregadero debe tener su coladera
para retener las partículas sólidas.
OPERACIÓN/MANTENIMIENTO DE LOS SIRDO HUMEDOS TIPO SHF
A) INSTRUCCIONES PARA EL CURADO
1) Para iniciar el curado, se colocará tezontle en su parte más profunda con un
mínimo de 25 cms de profundidad; este tezontle opera como un captor de
bacteria que le dá una acción biológica al sistema. Idem en los clarificadores.
2) Antes de iniciar su operación el tanque de sedimentación debe estar
completamente lleno de agua limpia.
3) Colocar la dosis de choque de la bacteria en el último registro, antes de
entrar la tanque.
3.1. Colocar la Dosis de reforzamiento y de mantenimiento
en la tapa ovalada pequeña en la parte intermedia del
tanque, y en las 2 tapas cuadradas de los clarificadores.
3.2. Continuar la dosificación como se indica en la tabla
adjunta: siempre mezcle la dosis de bacteria con un litro de agua limpia antes de
vaciar.
DOSIS DE CHOQUE 150 ml/día x 7 días (1ª. Semana) DOSIS
REFORZAMIENTO 60 ml/día x 90 días (3 meses)
DOSIS MANTENIMIENTO : 30 ml 3 veces por semana
TOTALrequerido Por unidad SHF: 10 lts
Es muy importante que el curado se haga con disciplina en todas las etapas de SHF Tequila Sauza
estabilización de la bacteria. De esta forma la bacteria se propagará y se Ecoferia Querétaro
estabilizará al interior del sistema 2001 y 2002
15. FILTRO BIOLOGICO
PARA AGUAS JABONOSAS
Reciclaje de aguas jabonosas
TEPEPAN III (1991-2003)
4) El Filtro Biológico marca SIRDO
tiene un aditamento importante que
permite llevar a cabo un autolavado
frecuente, sin necesidad de adicionar
agua limpia al sistema. Se trata de un
SIFÓN instalado al interior del ducto
central, el cual succiona el agua
tratada que se acumula en dicho
ducto, al accionar su funcionamiento
bajando la “L” de PVC ubicada en un
costado.
l sistema que ofertamos procesa únicamente agua jabonosa
proveniente de lavabos y regaderas; puede tratar agua del fregadero y
lavadora pero exige el empleo de detergentes de rápida biodegradación.
Responde a las necesidades tanto de familias que cuentan con una red de
drenaje, como de aquéllas que prefieren utilizar agua tratada para limpieza o para
embellecimiento de plantas.
onsiste en 1 pieza de polietileno rotomoldeado y 1 piezas manufacturada en
plástico reforzado con fibra de vidrio:
) FILTRO en tanque cilíndrico de polietileno extra reforzado de 750 litros de
1M de diámetro y 1.16M de altura con un peso de 17 Kgs y tapa rosca; receptor
de material filtrante (arena y grava sílica + antrasita).
) DIGESTOR DE GRASAS: 1 pieza de 0.60x1.20x0.80M de altura, con pared
intermedia alta (de tal modo que el agua pase por debajo) y codo de salida
retenedor de grasas.
) OPCIONALES: CISTERNA DE ALMACENAMIENTO Y CAMA DE
16. INSTRUCCIONES DIGESTOR GRASA
Para iniciar el curado, se colocará
tezontle de 1” dia. en su parte más
profunda con un mínimo de 20 cms de
profundidad; este tezontle opera como
un captor de bacteria que le dá una
acción biológica al sistema. Y una capa
de 5 cms de antracita en la parte
superior.
Antes de iniciar su operación llenar el
sistema con agua limpia
Colocar la dosis de la bacteria en la
entrada al digestor.
Continuar la dosificación como se indica
en la tabla adjunta: siempre agite bien y
mezcle la dosis de bacteria con un litro
de agua limpia antes de vaciar.
Usar siempre detergentes de rápida
biodegradación.
17. COMPOSTEROS CON TAPA MANUFACTURADO CON PLÁSTICO RECICLADO
MODELO ALTURA DIAMETRO PESO ACCESO PRECIO
Capacidad cms. MAX. MIN. Kgs. extraer abono VENTA
65 litros 45 47 35 3 1No. de 3” $375
120 lts 61 63 45 5 2No. de 3” $490
200 lts 69 70 52 8 2No. de 4” $620
300 lts 75 78 57 12 3No. de 4” $850
550 lts 92 101 77 14 3No. de 4” $1010
Los costos incluyen la dosis única de bacteria SIRDO. No incluyen el IVA ni la transportación.
El compostaje es un proceso de descomposición aeróbica que permite transformar los desechos orgánicos sólidos (restos de jardín y de
cocina) en ABONO ORGANICO, devolviéndole al suelo el carbón indispensable para el aprovechamiento de los macro y micro nutrientes
(nitrógeno, fósforo y potasio). Los desechos orgánicos mezclados con los inorgánicos contaminan el medio ambiente.
Nuestros composteros están manufacturados con desecho plástico reciclado, por lo que al adquirirlos Usted favorece su reciclaje, evitando así
que dichos desechos contaminen el medio en que vive.
NSTALACION: Ubique su compostero al sol.
. Coloque capa de tierra de hoja de 10-15 cms y rocíele 250 ml de
bacteria y agua al 50%.
PERACIÓN: Corte sus desechos en pedazos no mayores de 3cms. y
distribúyalos diariamente sobre toda la superficie en capas no mayores
de 5 cms (3 dedos). Nunca introduzca desechos podridos. Si introduce
materia fecal de mascotas, revuélvala con 1 volumen de aserrín.
Para consolidar la población de bacteria, y formar su
“tierra madre” rocíe 250ml de bacteria y agua al 50% una vez a la
semana durante 8 semanas seguidas. Espolvoree encima 1 tasa de
tierra o aserrín o ceniza o restos de carbón vegetal.
. Al final del 3er mes de uso extraiga su abono por la tapa de PVC.
. Los agujeros son para proveer oxígeno.
18. EL TEATRO DEL AMBIENTE: Educación “Senso-Ambiental”
Los Sanitarios Ecológicos que ha desarrollado el Grupo de Tecnología Alternativa S.C. denominados SIRDOS son una tecnología
radicalmente diferente a la letrina tradicional ya que transforma la materia fecal en biofertilizante libre de patógenos; no requiere la
adición continua de cal para la remoción de patógenos y rescata elementos de la biotecnología Mexica. El biofertilizante que genera
tiene una excelente calidad tanto en términos físico-químicos, como bacteriológicos y parasitológicos, comprobada a través de años de
investigación y evaluada tanto por SAGAR como por la SSA.
Sin embargo, todo proceso de Saneamiento Ambiental implica cambios en los hábitos de limpieza y la creación de nuevos conceptos en
el usuario. Dada la trascendencia de este proceso, el GTA S.C. se preocupa principalmente como será percibido y entendido por la
comunidad, razón por la cual el Area Social de GTA ha desarrollado la FASE III “Programa de Educación Senso Ambiental”, para
asegurar el éxito y continuidad del mismo. Dicha sensibilización no sólo se enfocará a la correcta utilización de los SIRDOS sino
también a crear una nueva conceptualización en los niños y adultos de cómo devolverle al entorno su capacidad de producir vida
mediante el correcto aprovechamiento de sus desechos.
Sensibilizar, conceptualizar y concretizar. Sesión para niños, adolescentes y adultos.
Tratar de crear conciencia ecológica, pensamiento crítico y acciones sobre la protección ambiental, sin involucrarnos de manera
sensible con el ambiente , es como querer valorar algo que no comprendemos, que no sentimos… Hasta que no amemos a la
naturaleza no la vamos a proteger y esto sólo se logra sintiéndola; por eso proponemos este sistema de educación senso-ambiental
que consta de TRES FASES:
19. 1. Primera Fase Sensibilización: se experiencía sensorialmente -a través de la vista,
olfato, sonido, sabor y tacto- la diferencia en el entorno cuando los desechos son aprovechados o
desaprovechado; en una secuencia que se inicia en una calle, pasa por la cocina y concluye en un baño; o sea,
del espacio público al privado, creando la vivencia, en cada espacio, de un nuevo ORDEN ecológico para la vida
cotidiana.
La solución está en el ser humano.
Esta metodología permitirá, en primera instancia, que los participantes, de una forma divertida, perciban la
diferencia que existe en la naturaleza cuando el ser humano aprovecha los desechos y cuando no los
aprovecha; se percatarán de cómo éstos repercuten en la naturaleza y de cómo el ser humano, aprovechando
sus desechos, puede ayudar a la recuperación de la tierra y a proteger el agua de la contaminación que generan
nuestros desechos.
2. La segunda Fase, METETE AL SIRDO: los participantes caracterizarán, dentro de una carpa en forma
de SIRDO gigante, cada parte del proceso biológico del SIRDO y la transformación maravillosa de la materia
fecal y otros desechos orgánicos, en el necesario carbono que reavivará la tierra; eliminando al mismo tiempo,
los microorganismos patógenos que contaminan el agua y los cultivos.
Juego de roles mediante el cual el participante adquiere una nueva actitud al conceptualizar la
problemática de los desechos comprendiendo, por medio del juego, como funciona el reciclaje; visualizando la
interacción entre los diversos personajes que intervienen (patógenos, materia fecal, desechos orgánicos,
bacterias aeróbicas, carbón orgánico y nutrientes). Y por qué es imperioso reciclar los desechos orgánicos para
evitar la desertificación del planeta y la contaminación del agua.
3. Tercera Fase o de Concretización donde la comunidad participa en el inicio de operación de sus
sanitarios ecológicos: la preparación de la “tierra madre” con bacteria y la colocación del panel instructivo en los
cubículos.
Es aquí donde los participantes tendrán contacto directo con un SIRDO, poniendo en práctica todo lo
aprendido. Entonces niño y adulto, con sensibilidad y conciencia, sabrán que están aprovechando sus
desechos en favor de la tierra, cambiando sus actitudes y desarrollando sus habilidades en favor del planeta y del
bienestar común.
¡ METETE AL SIRDO !
20. ALGUNOS DE LOS INTEGRANTES DEL TALLER DE DISEÑO Y MANUFACTURA DEL
GRUPO DE TECNOLOGIA ALTERNATIVA S.C. UBICADO EN SAN JUAN TOTOLTEPEC,
NAUCALPAN, EDO. DE MEXICO.
LES AGRADECEMOS LA ATENCIÓN PRESTADA A LA
PRESENTACIÓN DE NUESTRO TRABAJO.
