Este documento describe los principales componentes de un sistema de distribución y evacuación de agua, incluyendo tuberías, válvulas, medidores de agua y accesorios. Explica los diferentes tipos de tuberías como PVC, cobre y polipropileno y sus usos comunes. También clasifica las aguas a evacuar y los componentes clave de un sistema de evacuación como derivaciones, bajantes y colectores.

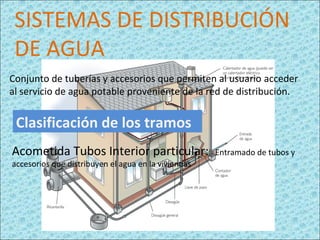

1. SISTEMAS DE DISTRIBUCIÓN
DE AGUA
Conjunto de tuberías y accesorios que permiten al usuario acceder
al servicio de agua potable proveniente de la red de distribución.
Clasificación de los tramos
Acometida Tubos Interior particular: Entramado de tubos y
accesorios que distribuyen el agua en la viviendas

2. Válvulas de corte: Son elementos que permiten interrumpir el flujo de
agua por las tuberías, en caso de averías
válvulas de bola
Para vivienda
válvulas de globo
Para Acometida
Contador: Situado en la entrada de la vivienda individual para un su
ministro (O centralizados en cuadro de contadores). Su lectura permite saber el
consumo de agua en m3. Pertenece ala compañía de aguas
Contador
individual
Contadores
centralizados
Caudalímetro de
turbina de alta presión
Válvula reductora de presión: Su función, control de presión en
las instalaciones interiores del suministro
Reductora
sin manómetro
Reductora
con manómetro

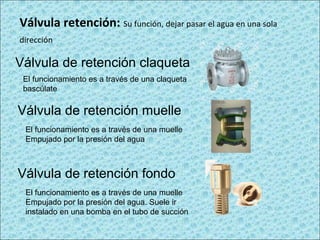

3. Válvula retención: Su función, dejar pasar el agua en una sola
dirección
Válvula de retención claqueta
Válvula de retención muelle
Válvula de retención fondo
El funcionamiento es a través de una claqueta
bascúlate
El funcionamiento es a través de una muelle
Empujado por la presión del agua
El funcionamiento es a través de una muelle
Empujado por la presión del agua. Suele ir
instalado en una bomba en el tubo de succión

4. PP – Polipropileno Aplicaciones:
Para conducciones de saneamiento, evacuación, pluviales
y canalizaciones sin presión
PE-X/Al/PE-X y PERT/Al/PERT Tubos Multicapa
Aplicaciones:
Tuberías empleadas para instalaciones sanitarias, conducción de
agua fría y caliente, sistemas de calefacción convencional
y suelo radiante, conducciones de climatización y aplicaciones industriales
PEX - Polietileno reticulado
Aplicaciones:
Tuberías empleadas para instalaciones sanitarias, conducción de agua fría y caliente,
sistemas de calefacción convencional y suelo radiante, conducciones de climatización
y aplicaciones industriales.
SISTEMAS DE TUBERIAS

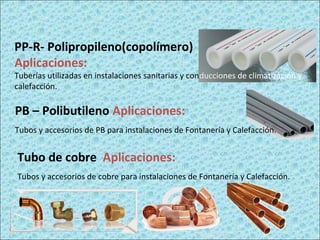

5. PP-R- Polipropileno(copolímero)
Aplicaciones:
Tuberías utilizadas en instalaciones sanitarias y conducciones de climatización y
calefacción.
PB – Polibutileno Aplicaciones:
Tubos y accesorios de PB para instalaciones de Fontanería y Calefacción.
Tubo de cobre Aplicaciones:
Tubos y accesorios de cobre para instalaciones de Fontanería y Calefacción.

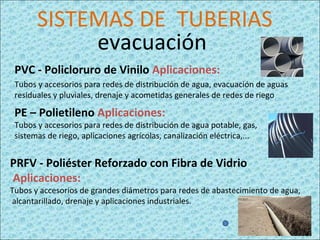

6. PVC - Policloruro de Vinilo Aplicaciones:
Tubos y accesorios para redes de distribución de agua, evacuación de aguas
residuales y pluviales, drenaje y acometidas generales de redes de riego
PE – Polietileno Aplicaciones:
Tubos y accesorios para redes de distribución de agua potable, gas,
sistemas de riego, aplicaciones agrícolas, canalización eléctrica,...
PRFV - Poliéster Reforzado con Fibra de Vidrio
Aplicaciones:
Tubos y accesorios de grandes diámetros para redes de abastecimiento de agua,
alcantarillado, drenaje y aplicaciones industriales.
SISTEMAS DE TUBERIAS
evacuación

7. Clasificación de las aguas a evacuar
AGUAS PLUVIALES: Las aguas que proceden de la lluvia, que se
canalizan desde las terrazas, los tejados, patios y cubiertas planas.
AGUAS RESIDUALES: Aguas usadas ya sean de aparatos sanitarios y
electrodomésticos, y las procedentes de inodoros.
SISTEMAS DE EVACUACIÓN
CON TUBERÍAS DE PVC
Nos referimos a las tuberías y accesorios que intervienen en la
canalización y evacuación de aguas pluviales y residuales hacia el
exterior de los edificios.

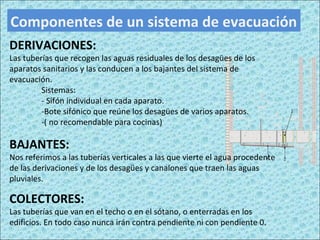

8. Componentes de un sistema de evacuación
DERIVACIONES:
Las tuberías que recogen las aguas residuales de los desagües de los
aparatos sanitarios y las conducen a los bajantes del sistema de
evacuación.
Sistemas:
- Sifón individual en cada aparato.
-Bote sifónico que reúne los desagües de varios aparatos.
-( no recomendable para cocinas)
BAJANTES:
Nos referimos a las tuberías verticales a las que vierte el agua procedente
de las derivaciones y de los desagües y canalones que traen las aguas
pluviales.
COLECTORES:
Las tuberías que van en el techo o en el sótano, o enterradas en los
edificios. En todo caso nunca irán contra pendiente ni con pendiente 0.

9. Sistemas de unión
JUNTA ELÁSTICA:
En la copa de los tubos y de los accesorios presenta un alojamiento
interno para situarla junta labiada que proporciona estanqueidad a
la unión.
.
UNIÓN ENCOLADA:
En la copa de uno de los extremos de los tubos
y accesorios se realiza la conexión con otro tubo o accesorio mediante
un adhesivo especial

10. Tubería de PVC serie B M1
DEFINICIÓN: Tubería de pared estructurada en pasiva al fuego M1.
Para la unión de estas tuberías se PVC de vinilo con resistencia
utilizará el sistema de encolado en frío.
SELLO AENOR
NORMA DE
FABRICACIÓN
CERTIFICACIÓN NF
CLASIFICACIÓN M1
MATERIAL
REFERENCIA
MARCA
COMERCIAL

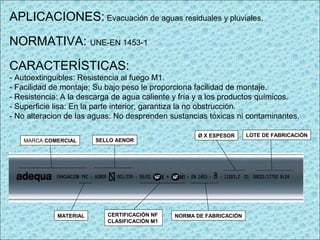

11. APLICACIONES: Evacuación de aguas residuales y pluviales.
NORMATIVA: UNE-EN 1453-1
CARACTERÍSTICAS:
- Autoextinguibles: Resistencia al fuego M1.
- Facilidad de montaje: Su bajo peso le proporciona facilidad de montaje.
- Resistencia: A la descarga de agua caliente y fría y a los productos químicos.
- Superficie lisa: En la parte interior, garantiza la no obstrucción.
- No alteracion de las aguas: No desprenden sustancias tóxicas ni contaminantes.
LOTE DE FABRICACIÓNØ X ESPESOR
NORMA DE FABRICACIÓNCERTIFICACIÓN NF
CLASIFICACIÓN M1
SELLO AENOR
MATERIAL
MARCA COMERCIAL

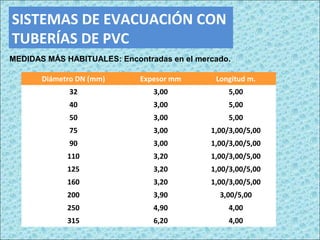

12. SISTEMAS DE EVACUACIÓN CON
TUBERÍAS DE PVC
MEDIDAS MÁS HABITUALES: Encontradas en el mercado.
Diámetro DN (mm) Expesor mm Longitud m.
32 3,00 5,00
40 3,00 5,00
50 3,00 5,00
75 3,00 1,00/3,00/5,00
90 3,00 1,00/3,00/5,00
110 3,20 1,00/3,00/5,00
125 3,20 1,00/3,00/5,00
160 3,20 1,00/3,00/5,00
200 3,90 3,00/5,00
250 4,90 4,00
315 6,20 4,00

13. ACCESORIOS: Piezas de PVC con resistencia pasiva al fuego M1 que al
unirse a los tubos ayudan a la correcta realización de cada sistema de
evacuación en éste caso.
Normativa: UNE EN 1329-1
Tipos de accesorios: Algunos ejemplos
CODO 45º CODO 67º CODO 87º30´ TE 45º TE 67º TE 87º30´
TE DOBLE 45º TE DOBLE
ESQUADRA 45º
REDUCCIO EXT.
EXCENTRICA
TAP REDUCCIO
SIMPLE
TAP REDUCCIO
DOBLE
TAP REGISTRE
ROSCAT

14. Tipos de accesorios: Mas ejemplos
PVC ACCESORIOS PRESION
Codo 87º30´ Manguito TE 87º30´ TE RED. 87º30´ ENLACE REDUCCIO
TERMINAL
ROSCAR. M
TERMINAL
ROSCAR. H
ENLACE PVC
MIXTO
CASQUILLO
PVC
BRIDA"LOCA" MANIGUET
PORTABRIDES
TUBO PVC SE VENDE EN 3 M. Y 5 M. HIDROTUBO GRIS HIDROTUBO BLANCO
