El documento explica el proceso de captación y distribución del agua potable y el saneamiento del agua residual en las ciudades. El agua potable proviene de plantas potabilizadoras y se almacena en depósitos antes de distribuirse a través de redes hacia las viviendas. El agua residual de las viviendas se recoge a través de redes de saneamiento y conduce hacia plantas depuradoras para su tratamiento y posible reutilización.

3. A - En el siguiente enlace encontraréis una presentación flash que explica de una
manera sencilla el proceso de captación y saneamiento del agua.
---> http://concurso.cnice.mec.es/cnice2005/63_el_agua/actividades/explorando_agua.swf
B - La primera parte de la siguiente animación nos sirve de repaso de lo que
acabamos de ver. Después pasa a analizar además lo que ocurre en el interior de la
cabamos
vivienda. Solo tenéis que ver los apartados 01 y 02.
---> http://www.librosvivos.net/smtc/homeTC.asp?TemaClave=1081

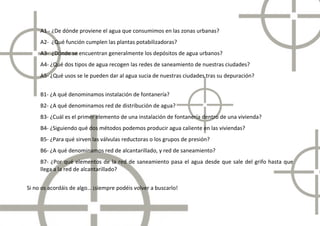

5. A1 - ¿De dónde proviene el agua que consumimos en las zonas urbanas?
A2- ¿Qué función cumplen las plantas potabilizadoras?
A3- ¿Dónde se encuentran generalmente los depósitos de agua urbanos?
A4- ¿Qué dos tipos de agua recogen las redes de saneamiento de nuestras ciudades?
A5- ¿Qué usos se le pueden dar al agua sucia de nuestras ciudades tras su depuración?
B1- ¿A qué denominamos instalación de fontanería?
B2- ¿A qué denominamos red de distribución de agua?
B3- ¿Cuál es el primer elemento de una instalación de fontanería dentro de una vivienda?
B4- ¿Siguiendo qué dos métodos podemos producir agua caliente en las viviendas?
B5- ¿Para qué sirven las válvulas reductoras o los grupos de presión?
B6- ¿A qué denominamos red de alcantarillado, y red de saneamiento?
B7- ¿Por qué elementos de la red de saneamiento pasa el agua desde que sale del grifo hasta que
llega a la red de alcantarillado?
rillado?
Si no os acordáis de algo… ¡siempre podéis volver a buscarlo!

7. as redes de saneamiento surgieron en las ciudades europeas durante el siglo XIX en
respuesta a los problemas sanitarios y epidemiológicos generados por la deficiente evacuación
de las aguas fecales. En aquel momento la mayoría de estas ciudades disponían ya de un
sistema de cloacas destinadas a la evacuación de las aguas de lluvia…
Hoy en día podemos encontrar dos tipos de redes de saneamiento en nuestras ciudades.
Un sistema recoge tanto las aguas pluviales como las residuales en un mismo conducto
mezclándolas y depurándolas juntas. El otro sistema recoge por un lado el agua de lluvia y por
otro la residual y las depura por separado ya que ambas no necesitan el mismo tipo de
depurado.
¿Cómo llamamos a cada uno de estos dos sistemas o redes?

9. a red de abastecimiento de agua potable, permiten llevar hasta la vivienda de los
habitantes de una ciudad el agua potable. De ahí obtenemos el agua que bebemos pero
también aquella con la que nos duchamos, limpiamos nuestra r
ropa etc.
No obstante, la gestión deficiente del agua, la escasez de recursos y los cambios
medioambientales hacen que uno de cada cinco habitantes del planeta no tenga acceso al agua
potable y que 40% de la población mundial no disponga de sistemas básicos de saneamiento,
según el segundo Informe de las Naciones Unidas sobre el Desarrollo de los Recursos Hídricos
en el Mundo.
Crisis del agua ---> http://www.youtube.com/watch?v=7fOfc5778Co
¿Qué acciones podríamos llevar a cabo en nuestra vida cotidiana para contribuir al ahorro
é
de recursos hídricos?

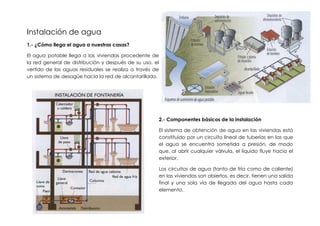

11. Instalación de agua
1.- ¿Cómo llega el agua a nuestras casas?
El agua potable llega a las viviendas procedente de
la red general de distribución y después de su uso, el
vertido de las aguas residuales se realiza a través de
un sistema de desagüe hacia la red de alcantarillado.
2.- Componentes básicos de la instalación
El sistema de obtención de agua en las viviendas está
constituido por un circuito lineal de tuberías en las que
el agua se encuentra sometida a presión, de modo
que, al abrir cualquier válvula, el líquido fluye hacia el
exterior.
Los circuitos de agua (tanto de fría como de caliente)
en las viviendas son abiertos, es decir, tienen una salida
final y una sola vía de llegada del agua hasta cada
elemento.

12. Contador: Situado a la entrada de la vivienda,
su lectura permite conocer el consumo de
agua. El contador pertenece a la compañía
suministradora del agua.
Tuberías: Suelen ser de cobres y tienen distintos
diámetros en función del caudal de agua que
deben llevar.
Válvulas de corte: Son llaves que permiten
interrumpir el flujo de agua y aislar zonas del
circuito. Tipos de válvulas de corte:
-Llave general: Una se encuentra en el
exterior de la vivienda previa al contador y
otra sitúa a la entrada de la vivienda, tras
el contador.
-Llaves de paso: Existe una por cada una
de las habitaciones donde exista un
circuito de agua (baño, cocina, lavadero,
etc). Permiten aislar cada uno de esos
circuitos.
-Llaves de sanitario: se encuentra a la
entrada de cada aparato sanitario
(ducha, inodoro, lavabo, etc) permite aislar
dicho aparato en caso de avería.
-Grifos: Son las llaves finales que permiten
obtener el agua.

13. 3.- Circuito de agua caliente
La distribución de agua caliente se efectúa del
mismo que la de agua fría. La diferencia entre
ambas radica en que el agua caliente, antes de ser
distribuida, pasa por un elemento calefactor.
Según la naturaleza y el combustible utilizado por el
calentador, se distinguen los siguientes aparatos:
• Calderas: Los combustibles más utilizados son
gaseosos como el butano, propano y gas natural o
líquidos como el gasóleo. Suele emplearse la misma
caldera que para el sistema de calefacción. El
agua se calienta a medida que pasa por la
caldera, por lo que no hay límite en su
disponibilidad.
• Calentadores o termos eléctricos: El agua se
calienta en un depósito a través de una resistencia.
La capacidad del depósito determina qué
cantidad de agua caliente hay disponible en cada
momento.
• Calentamiento por energía solar: El agua circula por
unos paneles solares, situados en el exterior, que
absorben la energía solar. Disponen también de un
calentador eléctrico para los meses de menos sol.

14. B.4.- Red de saneamiento
Su función consiste en llevar las aguas residuales de la vivienda
(aguas negras) y las recogidas en el tejado o en las terrazas
cuando llueve (aguas pluviales) a la red de alcantarillado
urbano. Aunque existen sistemas separativos que facilitan la
depuración y la reutilización del agua, se suele emplear un
sistema que mezcla las aguas residuales con las pluviales.
Los elementos que forman la red son:
Sumideros: son los puntos de recogida de agua
de los aparatos sanitarios o del suelo.
Sifones: Se trata de elementos que impiden el
paso de los malos olores desde el alcantarillado
hasta la vivienda. Normalmente, cada aparato
lleva uno y consiste en un tubo curvado en
forma de S.
Bajantes: Se denominan así a las tuberías de
plástico verticales que evacuan las aguas de
un edificio.
Arquetas: Están formadas por cajas de plásticos
o ladrillo enfoscado, que sirven para conectar
tuberías o realizar cambios de dirección en la
red. La arqueta final es registrable y se conecta
con las alcantarillas.
