1. Victor Diaz
C.I. 25.999.72203/06/2016

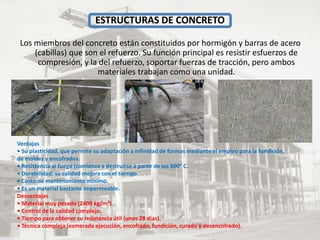

2. ESTRUCTURAS DE CONCRETO
Los miembros del concreto están constituidos por hormigón y barras de acero
(cabillas) que son el refuerzo. Su función principal es resistir esfuerzos de
compresión, y la del refuerzo, soportar fuerzas de tracción, pero ambos
materiales trabajan como una unidad.
Ventajas
• Su plasticidad, que permite su adaptación a infinidad de formas mediante el empleo para la fundición,
de moldes y encofrados.
• Resistencia al fuego (comienza a destruirse a partir de los 600° C.
• Durabilidad: su calidad mejora con el tiempo.
• Costo de mantenimiento mínimo.
• Es un material bastante impermeable.
Desventajas
• Material muy pesado (2400 kg/m³)
• Control de la calidad complejo.
• Tiempo para obtener su resistencia útil (unos 28 días).
• Técnica compleja (esmerada ejecución, encofrado, fundición, curado y desencofrado).

3. 1) SISTEMA ESTRUCTURAL APORTICADO
Este es uno de los sistemas más usados en
Venezuela el cual está formado por vigas y
columnas, conectados entre sí por medio de
nodos rígidos, lo cual permite la
transferencia de los momentos flectores y
las cargas axiales hacia las columnas, este
sistema pueden ser de diferentes tipos de
materiales, entre los cuales están la
Madera, el Hierro o Acero y concreto
armado.
Columnas
Vigas
Nodos

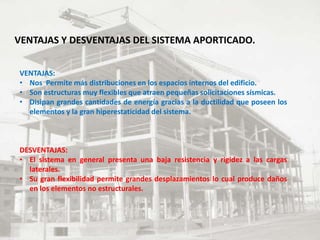

4. VENTAJAS Y DESVENTAJAS DEL SISTEMA APORTICADO.
VENTAJAS:
• Nos Permite más distribuciones en los espacios internos del edificio.
• Son estructuras muy flexibles que atraen pequeñas solicitaciones sísmicas.
• Disipan grandes cantidades de energía gracias a la ductilidad que poseen los
elementos y la gran hiperestaticidad del sistema.
DESVENTAJAS:
• El sistema en general presenta una baja resistencia y rigidez a las cargas
laterales.
• Su gran flexibilidad permite grandes desplazamientos lo cual produce daños
en los elementos no estructurales.

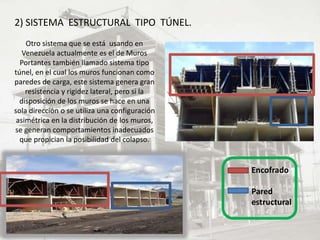

5. 2) SISTEMA ESTRUCTURAL TIPO TÚNEL.
Otro sistema que se está usando en
Venezuela actualmente es el de Muros
Portantes también llamado sistema tipo
túnel, en el cual los muros funcionan como
paredes de carga, este sistema genera gran
resistencia y rigidez lateral, pero si la
disposición de los muros se hace en una
sola dirección o se utiliza una configuración
asimétrica en la distribución de los muros,
se generan comportamientos inadecuados
que propician la posibilidad del colapso.
Encofrado
Pared
estructural

6. VENTAJAS Y DESVENTAJAS DEL SISTEMA ESTRUCTURAL TIPO
TÚNEL.
VENTAJAS:
• Se puede llegar a construir un nivel de 1200 m2 cada 3 días, es decir tiene un alto
rendimiento. Comparado a un sistema aporticado tradicional, el sistema Tipo
Túnel puede costar entre un 25 a 30% menos.
• Es un sistema que bien configurado es poco propenso al colapso, ya que ofrece
gran resistencia a los esfuerzos laterales.
DESVENTAJAS:
• Por ser un sistema que posee gran rigidez, estará expuesto a grandes esfuerzos
sísmicos, los cuales tienen que ser disipados por las fundaciones, esto significa que
debe estar sustentado por un suelo con gran capacidad portante.
• Por poseer losas de delgado espesor, la longitud de los ramales de instalaciones de
aguas servidas es limitada.

7. ESTRUCTURA DE ACERO
Son elementos prefabricados y se llevan a la obra listas para ser colocadas. En
comparación con otros sistemas estructurales, este es más económico
debido al ahorro del tiempo de ejecución. La unión de los elementos entre
sí, se hace remachada, soldada, o con pernos.
Ventajas
• Las estructuras pueden hacerse de sección menor que con otros materiales, pues el material
es homogéneo y muy resistente.
Desventajas
• Deben protegerse de la corrosión con pinturas especiales o recubrimiento de hormigón.
• Son peligrosas en caso de incendio, pues tienden a deformarse por el calor.

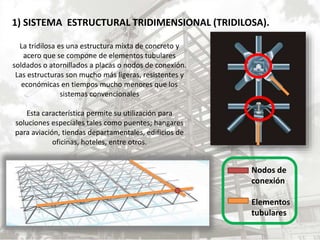

8. 1) SISTEMA ESTRUCTURAL TRIDIMENSIONAL (TRIDILOSA).
La tridilosa es una estructura mixta de concreto y
acero que se compone de elementos tubulares
soldados o atornillados a placas o nodos de conexión.
Las estructuras son mucho más ligeras, resistentes y
económicas en tiempos mucho menores que los
sistemas convencionales
Esta característica permite su utilización para
soluciones especiales tales como puentes; hangares
para aviación, tiendas departamentales, edificios de
oficinas, hoteles, entre otros.
Nodos de
conexión
Elementos
tubulares

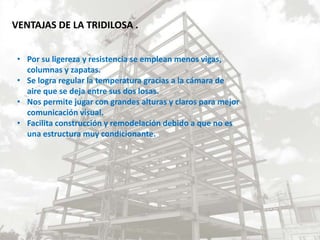

9. VENTAJAS DE LA TRIDILOSA .
• Por su ligereza y resistencia se emplean menos vigas,
columnas y zapatas.
• Se logra regular la temperatura gracias a la cámara de
aire que se deja entre sus dos losas.
• Nos permite jugar con grandes alturas y claros para mejor
comunicación visual.
• Facilita construcción y remodelación debido a que no es
una estructura muy condicionante.

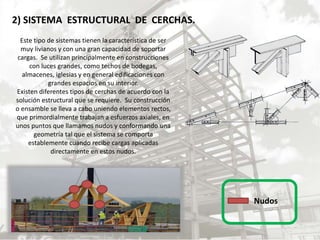

10. 2) SISTEMA ESTRUCTURAL DE CERCHAS.
Este tipo de sistemas tienen la característica de ser
muy livianos y con una gran capacidad de soportar
cargas. Se utilizan principalmente en construcciones
con luces grandes, como techos de bodegas,
almacenes, iglesias y en general edificaciones con
grandes espacios en su interior.
Existen diferentes tipos de cerchas de acuerdo con la
solución estructural que se requiere. Su construcción
o ensamble se lleva a cabo uniendo elementos rectos,
que primordialmente trabajan a esfuerzos axiales, en
unos puntos que llamamos nudos y conformando una
geometría tal que el sistema se comporta
establemente cuando recibe cargas aplicadas
directamente en estos nudos.
Nudos

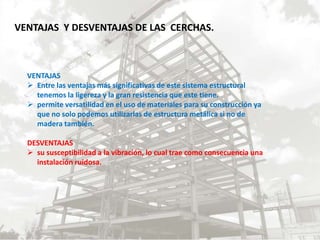

11. VENTAJAS Y DESVENTAJAS DE LAS CERCHAS.
VENTAJAS
 Entre las ventajas más significativas de este sistema estructural
tenemos la ligereza y la gran resistencia que este tiene.
 permite versatilidad en el uso de materiales para su construcción ya
que no solo podemos utilizarlas de estructura metálica si no de
madera también.
DESVENTAJAS
 su susceptibilidad a la vibración, lo cual trae como consecuencia una
instalación ruidosa.

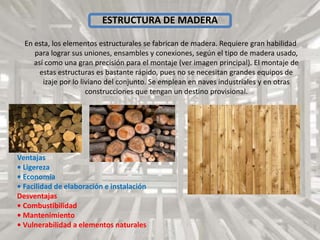

12. ESTRUCTURA DE MADERA
En esta, los elementos estructurales se fabrican de madera. Requiere gran habilidad
para lograr sus uniones, ensambles y conexiones, según el tipo de madera usado,
así como una gran precisión para el montaje (ver imagen principal). El montaje de
estas estructuras es bastante rápido, pues no se necesitan grandes equipos de
izaje por lo liviano del conjunto. Se emplean en naves industriales y en otras
construcciones que tengan un destino provisional.
Ventajas
• Ligereza
• Economía
• Facilidad de elaboración e instalación
Desventajas
• Combustibilidad
• Mantenimiento
• Vulnerabilidad a elementos naturales
