1. Republica Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Superior
I.U.P “Santiago Mariño”
Profesor:
Héctor Márquez
Bachiller:
Albamarina Bolívar
C.I: 25.387.228

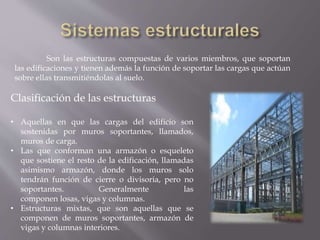

2. Son las estructuras compuestas de varios miembros, que soportan
las edificaciones y tienen además la función de soportar las cargas que actúan
sobre ellas transmitiéndolas al suelo.
Clasificación de las estructuras
• Aquellas en que las cargas del edificio son
sostenidas por muros soportantes, llamados,
muros de carga.
• Las que conforman una armazón o esqueleto
que sostiene el resto de la edificación, llamadas
asimismo armazón, donde los muros solo
tendrán función de cierre o divisoria, pero no
soportantes. Generalmente las
componen losas, vigas y columnas.
• Estructuras mixtas, que son aquellas que se
componen de muros soportantes, armazón de
vigas y columnas interiores.

3. Muros de carga
Lo principal en este elemento, es
lograr que se a lo suficientemente resistente
para soportar las cargas que le son
transmitidas por los elementos que soportan,
como cubiertas, entrepisos, otros muros
superiores, etc. Para lograr la resistencia
necesaria se debe tener en cuenta, el espesor
del muro, la calidad de los materiales con que
se construye, la altura y el tipo de carga que
soportará. Los muros de carga reciben y
transmiten las cargas de forma lineal. De
acuerdo al material con que son construidos,
pueden ser de hormigón armado, piedras
naturales, ladrillos de barro y bloques
de mortero. Estos últimos son los más usados,
debido al alto costo de los de hormigón, y las
piedras están en desuso.

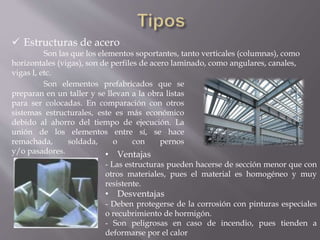

4.  Estructuras de acero
Son las que los elementos soportantes, tanto verticales (columnas), como
horizontales (vigas), son de perfiles de acero laminado, como angulares, canales,
vigas I, etc.
Son elementos prefabricados que se
preparan en un taller y se llevan a la obra listas
para ser colocadas. En comparación con otros
sistemas estructurales, este es más económico
debido al ahorro del tiempo de ejecución. La
unión de los elementos entre sí, se hace
remachada, soldada, o con pernos
y/o pasadores. • Ventajas
- Las estructuras pueden hacerse de sección menor que con
otros materiales, pues el material es homogéneo y muy
resistente.
• Desventajas
- Deben protegerse de la corrosión con pinturas especiales
o recubrimiento de hormigón.
- Son peligrosas en caso de incendio, pues tienden a
deformarse por el calor

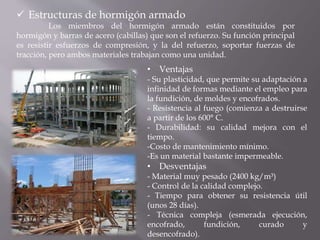

5.  Estructuras de hormigón armado
Los miembros del hormigón armado están constituidos por
hormigón y barras de acero (cabillas) que son el refuerzo. Su función principal
es resistir esfuerzos de compresión, y la del refuerzo, soportar fuerzas de
tracción, pero ambos materiales trabajan como una unidad.
• Ventajas
- Su plasticidad, que permite su adaptación a
infinidad de formas mediante el empleo para
la fundición, de moldes y encofrados.
- Resistencia al fuego (comienza a destruirse
a partir de los 600° C.
- Durabilidad: su calidad mejora con el
tiempo.
-Costo de mantenimiento mínimo.
-Es un material bastante impermeable.
• Desventajas
- Material muy pesado (2400 kg/m³)
- Control de la calidad complejo.
- Tiempo para obtener su resistencia útil
(unos 28 días).
- Técnica compleja (esmerada ejecución,
encofrado, fundición, curado y
desencofrado).

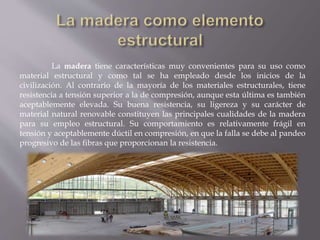

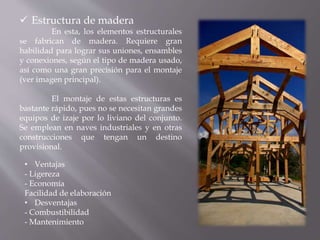

6.  Estructura de madera
En esta, los elementos estructurales
se fabrican de madera. Requiere gran
habilidad para lograr sus uniones, ensambles
y conexiones, según el tipo de madera usado,
así como una gran precisión para el montaje
(ver imagen principal).
El montaje de estas estructuras es
bastante rápido, pues no se necesitan grandes
equipos de izaje por lo liviano del conjunto.
Se emplean en naves industriales y en otras
construcciones que tengan un destino
provisional.
• Ventajas
- Ligereza
- Economía
Facilidad de elaboración
• Desventajas
- Combustibilidad
- Mantenimiento

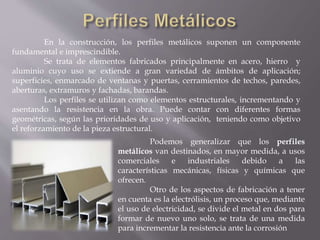

7. En la construcción, los perfiles metálicos suponen un componente
fundamental e imprescindible.
Se trata de elementos fabricados principalmente en acero, hierro y
aluminio cuyo uso se extiende a gran variedad de ámbitos de aplicación;
superficies, enmarcado de ventanas y puertas, cerramientos de techos, paredes,
aberturas, extramuros y fachadas, barandas.
Los perfiles se utilizan como elementos estructurales, incrementando y
asentando la resistencia en la obra. Puede contar con diferentes formas
geométricas, según las prioridades de uso y aplicación, teniendo como objetivo
el reforzamiento de la pieza estructural.
Podemos generalizar que los perfiles
metálicos van destinados, en mayor medida, a usos
comerciales e industriales debido a las
características mecánicas, físicas y químicas que
ofrecen.
Otro de los aspectos de fabricación a tener
en cuenta es la electrólisis, un proceso que, mediante
el uso de electricidad, se divide el metal en dos para
formar de nuevo uno solo, se trata de una medida
para incrementar la resistencia ante la corrosión

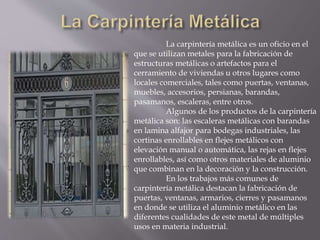

8. La carpintería metálica es un oficio en el
que se utilizan metales para la fabricación de
estructuras metálicas o artefactos para el
cerramiento de viviendas u otros lugares como
locales comerciales, tales como puertas, ventanas,
muebles, accesorios, persianas, barandas,
pasamanos, escaleras, entre otros.
Algunos de los productos de la carpintería
metálica son: las escaleras metálicas con barandas
en lamina alfajor para bodegas industriales, las
cortinas enrollables en flejes metálicos con
elevación manual o automática, las rejas en flejes
enrollables, así como otros materiales de aluminio
que combinan en la decoración y la construcción.
En los trabajos más comunes de
carpintería metálica destacan la fabricación de
puertas, ventanas, armarios, cierres y pasamanos
en donde se utiliza el aluminio metálico en las
diferentes cualidades de este metal de múltiples
usos en materia industrial.

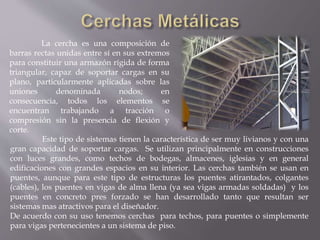

9. La cercha es una composición de
barras rectas unidas entre sí en sus extremos
para constituir una armazón rígida de forma
triangular, capaz de soportar cargas en su
plano, particularmente aplicadas sobre las
uniones denominada nodos; en
consecuencia, todos los elementos se
encuentran trabajando a tracción o
compresión sin la presencia de flexión y
corte.
Este tipo de sistemas tienen la característica de ser muy livianos y con una
gran capacidad de soportar cargas. Se utilizan principalmente en construcciones
con luces grandes, como techos de bodegas, almacenes, iglesias y en general
edificaciones con grandes espacios en su interior. Las cerchas también se usan en
puentes, aunque para este tipo de estructuras los puentes atirantados, colgantes
(cables), los puentes en vigas de alma llena (ya sea vigas armadas soldadas) y los
puentes en concreto pres forzado se han desarrollado tanto que resultan ser
sistemas mas atractivos para el diseñador.
De acuerdo con su uso tenemos cerchas para techos, para puentes o simplemente
para vigas pertenecientes a un sistema de piso.

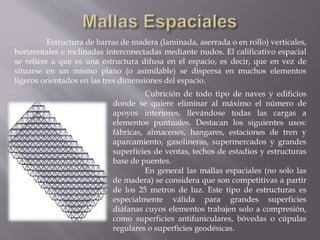

10. Estructura de barras de madera (laminada, aserrada o en rollo) verticales,
horizontales e inclinadas interconectadas mediante nudos. El calificativo espacial
se refiere a que es una estructura difusa en el espacio, es decir, que en vez de
situarse en un mismo plano (o asimilable) se dispersa en muchos elementos
ligeros orientados en las tres dimensiones del espacio.
Cubrición de todo tipo de naves y edificios
donde se quiere eliminar al máximo el número de
apoyos interiores, llevándose todas las cargas a
elementos puntuales. Destacan los siguientes usos:
fábricas, almacenes, hangares, estaciones de tren y
aparcamiento, gasolineras, supermercados y grandes
superficies de ventas, techos de estadios y estructuras
base de puentes.
En general las mallas espaciales (no solo las
de madera) se considera que son competitivas a partir
de los 25 metros de luz. Este tipo de estructuras es
especialmente válida para grandes superficies
diáfanas cuyos elementos trabajen solo a compresión,
como superficies antifuniculares, bóvedas o cúpulas
regulares o superficies geodésicas.

11. Este tipo de estructura es a base de lámina de acero galvanizada y su
fabricación le permite tener adherencia con el concreto, trabajar como cimbra y
contribuir como acero de refuerzo del concreto.
Es un sistema de entrepiso metálico
que utiliza un perfil laminado diseñado para
anclar perfectamente con el concreto y formar
la losa de azotea o entrepiso •Este sistema
además de tener una excelente resistencia
estructural disminuye los tiempos de
construcción generando ahorros en mano de
obra, tiempo y renta de equipo. •Actúa como
acero de refuerzo positivo y cimbra •Se puede
aplicar con vigas trabajando como sección
compuesta.
Usos: Entrepisos de centros comerciales,
edificios corporativos, estacionamientos,
hoteles, hospitales, etc.

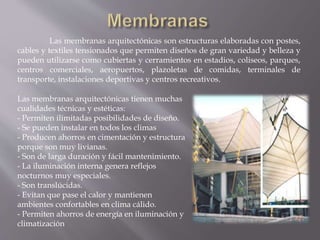

12. Las membranas arquitectónicas son estructuras elaboradas con postes,
cables y textiles tensionados que permiten diseños de gran variedad y belleza y
pueden utilizarse como cubiertas y cerramientos en estadios, coliseos, parques,
centros comerciales, aeropuertos, plazoletas de comidas, terminales de
transporte, instalaciones deportivas y centros recreativos.
Las membranas arquitectónicas tienen muchas
cualidades técnicas y estéticas:
- Permiten ilimitadas posibilidades de diseño.
- Se pueden instalar en todos los climas
- Producen ahorros en cimentación y estructura
porque son muy livianas.
- Son de larga duración y fácil mantenimiento.
- La iluminación interna genera reflejos
nocturnos muy especiales.
- Son translúcidas.
- Evitan que pase el calor y mantienen
ambientes confortables en clima cálido.
- Permiten ahorros de energía en iluminación y
climatización

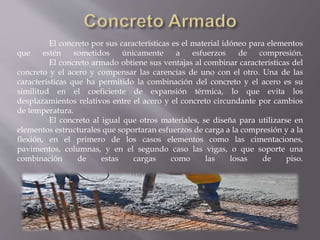

13. El concreto por sus características es el material idóneo para elementos
que estén sometidos únicamente a esfuerzos de compresión.
El concreto armado obtiene sus ventajas al combinar características del
concreto y el acero y compensar las carencias de uno con el otro. Una de las
características que ha permitido la combinación del concreto y el acero es su
similitud en el coeficiente de expansión térmica, lo que evita los
desplazamientos relativos entre el acero y el concreto circundante por cambios
de temperatura.
El concreto al igual que otros materiales, se diseña para utilizarse en
elementos estructurales que soportaran esfuerzos de carga a la compresión y a la
flexión, en el primero de los casos elementos como las cimentaciones,
pavimentos, columnas, y en el segundo caso las vigas, o que soporte una
combinación de estas cargas como las losas de piso.

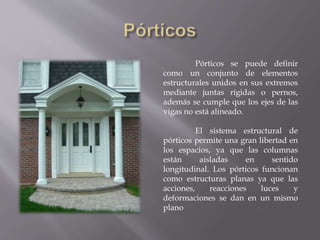

14. Pórticos se puede definir
como un conjunto de elementos
estructurales unidos en sus extremos
mediante juntas rígidas o pernos,
además se cumple que los ejes de las
vigas no está alineado.
El sistema estructural de
pórticos permite una gran libertad en
los espacios, ya que las columnas
están aisladas en sentido
longitudinal. Los pórticos funcionan
como estructuras planas ya que las
acciones, reacciones luces y
deformaciones se dan en un mismo
plano

15. Los muros portantes, también conocidos como
muros de carga son justamente paredes de
edificaciones que poseen la función estructural,
es decir, que soportan cargas de otros elementos
estructurales como lo son los arcos, bóvedas,
vigas, viguetas y cubierta.
Este muro, es la pared maestra y debe estar
construida con materiales resistentes a la fuerza.
Los materiales pueden ser: bloques de hormigón
armado, ladrillo macizo, madera, entre otros.

16. La madera tiene características muy convenientes para su uso como
material estructural y como tal se ha empleado desde los inicios de la
civilización. Al contrario de la mayoría de los materiales estructurales, tiene
resistencia a tensión superior a la de compresión, aunque esta última es también
aceptablemente elevada. Su buena resistencia, su ligereza y su carácter de
material natural renovable constituyen las principales cualidades de la madera
para su empleo estructural. Su comportamiento es relativamente frágil en
tensión y aceptablemente dúctil en compresión, en que la falla se debe al pandeo
progresivo de las fibras que proporcionan la resistencia.

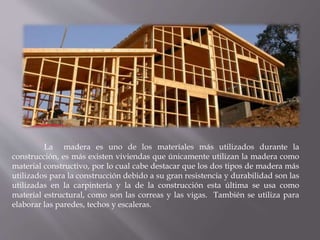

17. La madera es uno de los materiales más utilizados durante la
construcción, es más existen viviendas que únicamente utilizan la madera como
material constructivo, por lo cual cabe destacar que los dos tipos de madera más
utilizados para la construcción debido a su gran resistencia y durabilidad son las
utilizadas en la carpintería y la de la construcción esta última se usa como
material estructural, como son las correas y las vigas. También se utiliza para
elaborar las paredes, techos y escaleras.
