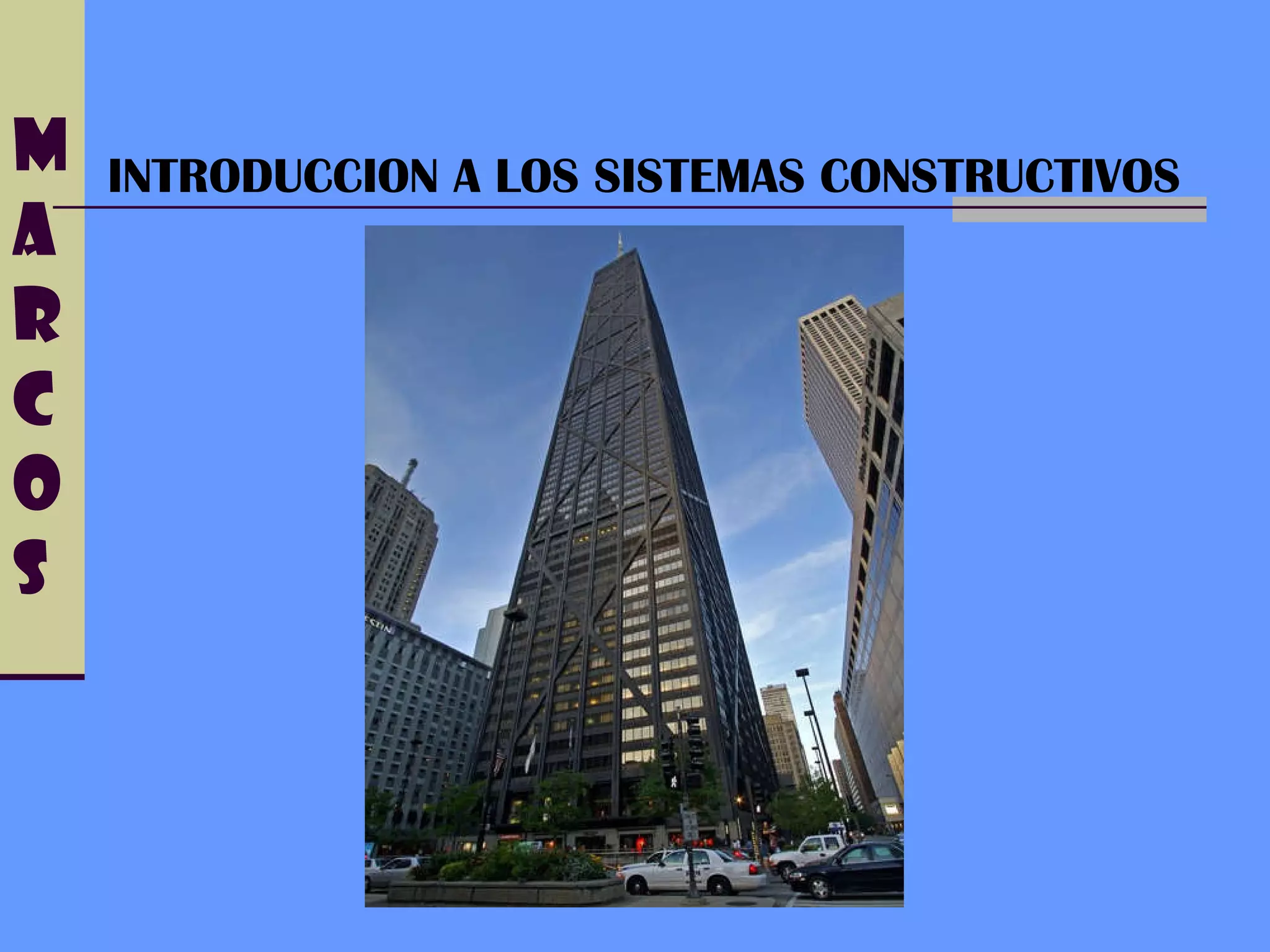

1. MARCOS INTRODUCCION A LOS SISTEMAS CONSTRUCTIVOS

2. Las vigas, losas, columnas y muros de carga se combinan para formar marcos ortogonales (rectilíneos)  el sistema de carga más usado en edificios. MARCOS

3. Los marcos distribuyen las cargas en forma horizontal, por medio de trabes* (vigas y muros) a las columnas que trasmiten las fuerzas verticales hasta las zapatas y estas al terreno.  CONSTRUCION DE POSTE Y VIGA * Madero largo y grueso que sirve para formar los techos en los edificios y asegurar las construcciones: MARCOS

4. MARCOS Los sistemas de marcos ortogonales se pueden clasificar por el número de niveles (capas) de los elementos horizontales en el sistema.

5. ESTABILIDAD LATERAL La resistencia del viento y de otras fuerzas horizontales es necesaria para la estabilidad de marcos ortogonales. En general esto se realiza usando uno o más de los siguientes principios: Triangulación. Articulación de rigidez. Muros de cortante. MARCOS

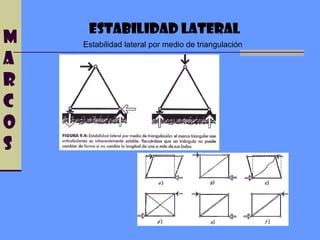

6. ESTABILIDAD LATERAL MARCOS Estabilidad lateral por medio de triangulación

7. ESTABILIDAD LATERAL MARCOS

8. ESTABILIDAD LATERAL MARCOS Estabilidad lateral por medio junta rígida

9. ESTABILIDAD LATERAL MARCOS Estabilidad lateral por medio junta rígida

10. ESTABILIDAD LATERAL MARCOS Estabilidad lateral por medio junta rígida

11. ESTABILIDAD LATERAL MARCOS Estabilidad lateral por medio junta rígida Iglesia Riola, Italia

12. ESTABILIDAD LATERAL MARCOS Estabilidad lateral por medio muros cortantes

13. Entreejes División interna de un marco estructural repetitivo definido por el espaciamiento de columnas (o muros de carga). Las crujías* estructurales sencillas se componen de columnas centrales en sus cuatro lados. MARCOS *Espacio entre dos muros de carga

14. Marcos Rígidos MARCOS Transfiere el momento de una viga a las columnas de apoyo que dan como resultado que las columnas compartan la resistencia a la flexión.

15. MARCOS Marcos Rígidos

16. Cuando se repiten marcos rígidos ortogonales, las juntas fijas transmiten el momento de flexión, de tal forma que la flecha que aparece en cualquier módulo estructural simple se comparte con los entreejes circundantes. Marcos rígidos de múltiples entreejes MARCOS

17. MARCOS Marcos r í gidos de m ú ltiples entreejes Esto significa que: La resistencia a la flexión de varios módulos estructurales se combinan para crear un estructura más firme. 2. La flecha de un marco se transmite a través de toda la estructura.

18. Los muros en la construcción con bastidor ligero de madera se componen de: Apoyos montantes individuales (que actúan como columnas), El estrecho espacio entre los postes unidos con listones de madera continuos que forma la parte superior e inferior y, junto con la cubierta del muro, hacen que esta construcción se comporte como un apoyo continuo de carga en lugar de columnas individuales. MARCOS Construcción con Bastidor Ligero

19. MARCOS Construcción con Bastidor Ligero Así mismo las viguetas estrechamente espaciadas cubiertas con madera laminada se comportan como una losa en lugar de vigas separadas.

20. MARCOS historia La construcción con bastidor ligero fue posible como resultado de dos desarrollos de la Revolución Industrial: Producción en serie de clavos de alambre. La dimensión de la madera aserrada (2” a 4”de grueso y 2” o más de ancho). Antes de estos desarrollos las maderas de construcción consistía en columnas pesadas y vigas ensambladas con taquetes de madera y clavos hechos a mano.

21. Sistema Baloom  primer bastidor ligero. Los montantes de los muros continuos desde la cimentación al techo. Las vigas intermedias del piso se arman a los lados de los montantes de los muros. MARCOS historia

22. Sistema Baloom Negativo : Montantes continuos muy largos y rectos. Inconveniente en la construcción de dos o más pisos. Los huecos altos entre los montantes generaron un canal que permitía la expansión del fuego.

23. Sistema de Plataforma  prácticamente sustituyó el sistema Baloom. Con este sistema cada nivel se construye como una capa separada: La construcción del piso descansa sobre la cimentación  plataforma para los muros con montantes. Los muros se ajustan en el lugar y se refuerzan temporalmente. Para segundo piso y tercero  repite secuencia del muro de piso. Por último, se coloca el techo y las vigas de plafond sobre el último muro. MARCOS historia

24. MARCOS Positivo: Sistema más utilizado en USA y Canadá  por la gran facilidad de construir el bastidor de madera y la variada disponibilidad de madera con disponibilidad abundante de variadas dimensiones de madera. Permite flexibilidad de diseño. Los huecos entre los montantes permite aislamiento térmico  alta eficiencia de energía. Sistema de Plataforma

25. MARCOS Casos de estudio Cabañas Keldy Castle (1979) Formaban parte de un desarrollo forestal de 58 unidades. Ejemplo de la construcción de postes y vigas debido a su estructura sencilla expuesta con elegantes detalles de articulaciones que recuerdan la construcción japonesa.

26. MARCOS Cabañas Keldy Castle Las cabañas se sostienen por vigas de madera las cuales descansan sobre vigas de concreto o postes de madera sobre cimientos o pilares de concreto, que permiten que las cabañas se coloquen sobre pendientes al mismo tiempo que se proporciona estabilidad lateral.

27. MARCOS Casos de estudio RESIDENCIA SCHULITZ (1978) Beverly Hills, CA. Es un excelente ejemplo del uso de los componentes fabricados de acero para la construcción residencial. Este diseño emplea armazones de acero de peso ligero ajustados en una configuración de poste y viga.

28. MARCOS Casos de estudio RESIDENCIA SCHULITZ Localizada en una ladera abrupta, la casa es de tres pisos, con la parte superior al nivel de la calle. La estructura de acero se compone de columnas tubulares que soportan dos vigas principales de canal a cada lado.

29. MARCOS Casos de estudio RESIDENCIA SCHULITZ Las vigas de canal a su vez soportan los armazones de acero ligero; estos sostienen el tablero de metal con una capa de concreto ligero. Todos estos soportes de concreto se unen por una viga de concreto reforzado en la superficie inclinada del suelo.

30. MARCOS Casos de estudio BOSTON CITY HALL

31. MARCOS Casos de estudio BOSTON CITY HALL (1969) Ganador de una competencia del diseño que atrajo las participaciones de arquitectos renombrados a través del mundo.

32. MARCOS Casos de estudio BOSTON CITY HALL El sistema del piso es un elemento unificador del diseño, compuesto de grandes columnas de concreto colada in situ. Arregladas en cuadrícula tipo tela escocesa (entreejes estrechos alternando con entreejes anchos).

33. MARCOS Casos de estudio BOSTON CITY HALL Pares de vigas Vierendeel precoladas de concreto en ambas direcciones, sirven para albergar los ductos del aire acondicionado y otros conductos de servicio. Las cargas de la gravedad se transfieren horizontalmente por la retícula de las vigas que se extienden en ambas direcciones.

34. MARCOS Hasta la próxima clase…
