2. SISTEMAS ESTRUCTURALES
¿QUE ES UNA ESTRUCTURA?
UNA ESTRUCTURA ES UN
ENSAMBLAJE DE ELEMENTOS
QUE MANTIENEN UNA
FORMA Y SU UNIDAD,
TENIENDO COMO OBJETIVO
RESISTIR ALAS CARGAS
RESULTANTES DE SU USO Y SU
PROPIO PESO DANDOLE
FORMA A UN CUERPO, OBRA
CIVIL O MAQUINA
¿Qué ES UN SISTEMA ESTRUCTURAL?
ES UN ENSAMBLAJE DE MIEMBROS O ELEMENTOS
INDEPENDIENTES PARA CONFORMAR UN CUERPO
UNICO Y CUYO OBJETIVO ES DARLE SOLUCION A
UN PROBLEMA CIVIL DETERMINADO
LA MANERA DE ENSAMBLAJE Y EL TIPO DE
MIEMBRO ENSAMBLADO DEFINEN EL
COMPORTAMIENTO FINAL DE LA
ESTRUCTURA Y CONSTITUYEN
DIFERENTES SISTEMAS ESTRUCTURALES
LOS ELEMENTOS NO SE DISTINGUEN COMO
INDIVIDUALES SI NO QUE LA ESTRUCTURA
CONSTITUYE EN SI UN SISTEMA CONTINUO
COMO ES EL CASO DE DOMOS, LOSAS
CONTINUAS O MACIZAS Y MUROS

3. C
A
J
Ó
N
O
M
U
R
O
S
SISTEMAS ESTRUCTURALES
TENEMOS 4 SISTEMAS

4. Es aquel sistema estructural
que tiene la propiedad de
garantizar que la carga
aplicada sea soportada y luego
transmitida. Entre estas
estructuras tenemos: Torres,
Puentes, Columnas, Etc.

5. RETICULADOS O MARCOS
Marcos estables en su exterior:
ARTICULADOS
Transmiten fuerzas y carga axial, no pueden girar y
tienen mayor desplazamientos.
RIGIDOS
Tienen la capacidad de girar y transmitir momentos,
además de transmitir los cortantes y cargas axiales
por tener mayor capacidad de carga.

6. RETICULADOS O MARCOS
Marcos arriostrados
o estables en su exterior e interior
Se introducen elementos que
trabajan bajo carga axial a
tensión y a compresión para
disminuir aun mas el
desplazamiento lateral.

7. CAJON –o-básicamente el sistema estructural
esta compuesto por elementos de
área, en pocas palabras podemos
decir que se desarrollara una
resistencia a cortante utilizando
armónicamente los muros y las losas
como elementos colectores y
distribuidores. El único problema
que no se pueden cubrir grandes
claros sin utilizar arriostres laterales
M
U
R
O
S

8. Tipos de muros de cortes

9. Muros de mamposterías
Estos pueden ser de mampostería
confinada o mampostería reforzada.
Recordemos que este tipo de muros
tiene su funcionalidad en la unión
armónica de los bloques, el mortero,
el concreto y el acero pero esto varia
según el sistema.

10. Muros de Concreto
Es una combinación del concreto
con el acero como refuerzo el cual
estará trabajando a cortante las
varillas horizontales y a flexión
las verticales.
Reforzado

11. Se utilizan es los grandes
rascacielos, se combina la
acción de los muros
perimetrales y céntricos o
núcleo con los marcos y
entramados. Los marcos y
entramados toman las
cargas gravitacionales
(Carga Viva y Muerta) y
los muros las cargas
laterales (Vientos y
Sismos).

12. PERFILES METALICOS
Los perfiles metálicos son
aquellos productos laminados,
fabricados usualmente para su
empleo en estructuras de
edificación, o de obra civil.

13. La carpintería metálica es un oficio
en el que se utilizan metales para la
fabricación de estructuras metálicas
o artefactos para el cerramiento de
viviendas u otros lugares como
locales comerciales, tales como
puertas, ventanas, muebles,
accesorios, persianas, barandas,
pasamanos, escaleras, entre otros.

14. Algunos de los productos de la carpintería
metálica son: las escaleras metálicas con
barandas en lamina alfajor para bodegas
industriales, las cortinas enrollables en flejes
metálicos con elevación manual o automática,
las rejas en flejes enrollables, así como otros
materiales de aluminio que combinan en la
decoración y la construcción.

16. Entre las ventajas del acero como material estructural y
de gran uso para la construcción se encuentran:
alta
resistencia
homogeneidad
elasticidad ductilidad tenacidad rapidez
De
montaje

17. Este tipo de sistemas tienen la
característica de ser muy livianos y con
una gran capacidad de soportar
cargas. Se utilizan principalmente en
construcciones con luces grandes, como
techos de bodegas, almacenes, iglesias y
en general edificaciones con grandes
espacios en su interior. Las cerchas
también se usan en puentes, aunque
para este tipo de estructuras los puentes
atirantados, colgantes (cables), los
puentes en vigas de alma llena (ya sea
vigas armadas soldadas) y los puentes
en concreto reforzado se han
desarrollado tanto que resultan ser
sistemas mas atractivos para el
diseñador.

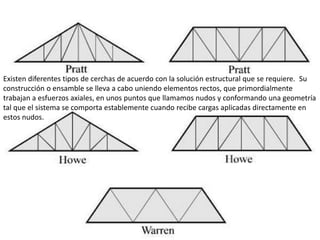

18. Existen diferentes tipos de cerchas de acuerdo con la solución estructural que se requiere. Su
construcción o ensamble se lleva a cabo uniendo elementos rectos, que primordialmente
trabajan a esfuerzos axiales, en unos puntos que llamamos nudos y conformando una geometría
tal que el sistema se comporta establemente cuando recibe cargas aplicadas directamente en
estos nudos.

19. MALLAS ESPACIALES
Una malla espacial es
una tipología
de estructura espacial,
un sistema estructural
compuesto por
elementos lineales
unidos de tal modo que
las fuerzas son
transferidas de forma
tridimensional.
Macroscópicamente,
una estructura espacial
puede tomar forma
plana o de superficie
curva.

20. ELEMENTOS DE UNA MALLA ESPACIAL
Las mallas espaciales están
formadas por tres
elementos distintos
Barras: son los
componentes lineales
Nudos: elementos
prefabricados que sirven
de unión de las barras.
Paneles: elementos de
cerramiento.
Los nudos pueden ser de distintos tipos
•Esféricos.
•Cilíndricos.
•Prismáticos.
•Planos.

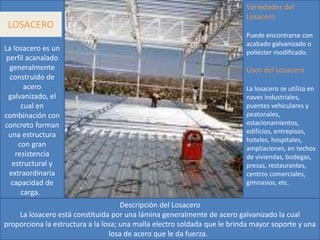

21. La losacero es un
perfil acanalado
generalmente
construido de
acero
galvanizado, el
cual en
combinación con
concreto forman
una estructura
con gran
resistencia
estructural y
extraordinaria
capacidad de
carga.
LOSACERO
Descripción del Losacero
La losacero está constituida por una lámina generalmente de acero galvanizado la cual
proporciona la estructura a la losa; una malla electro soldada que le brinda mayor soporte y una
losa de acero que le da fuerza.
Variedades del
Losacero
Puede encontrarse con
acabado galvanizado o
poliéster modificado.
Usos del Losacero
La losacero se utiliza en
naves industriales,
puentes vehiculares y
peatonales,
estacionamientos,
edificios, entrepisos,
hoteles, hospitales,
ampliaciones, en techos
de viviendas, bodegas,
presas, restaurantes,
centros comerciales,
gimnasios, etc.

22. LOSACERO
Aplicaciones del Losacero
Su área de aplicación se encuentra en la
industria de la construcción.
Materias Primas
del Losacero
Se utilizan
materiales como
acero al carbón o
galvanizado,
concreto u
hormigón y
poliéster.
Tipos del Losacero
La losacero se puede
clasificar de acuerdo
al calibre de la
lámina, por ejemplo,
en el mercado existen
calibre 20, 22 y 24.

23. PROPIEDADES DE LALOSACERO
Alta capacidad de
carga
Buena resistencia
estructural
Poco tiempo de
instalación
Mayor seguridad en
caso de sismos
Durabilidad
Actúa como
cimbra

24. MEMBRANA O TENSO ESTRUCTURA
. La traducción
literal del
término tensile
architecture,
mucho más
correcto, no se
emplea
en español con
tanta difusión
como el
de arquitectura
textil.
Se conoce
como arquitectura
textil (denominada
también arquitectu
ra tensada) a
la arquitectura que
emplea en gran
parte materiales
tensados
bien sean
membranas te
xtiles, láminas
ligeras o mallas
de cables,
etcétera.
Por regla general se
trata de estructuras
ligeras tensadas que
sólo tienen rigidez a
tracción y que
generalmente, con
anterioridad a recibir
solicitaciones
exteriores,
son previamente
pretensados

25. MATERIALES
Los tejidos que se pueden emplear son numerosos: PES-
PVC, ETFE, silicona, PVDF, impermeables, calados, de colores y
otros. Según el uso y el lugar de la instalación, el riesgo de nevadas
y la temperatura media exterior, entre otros factores, se usa uno u
otro. Incluso se puede acudir a varias membranas, con cámaras de
aire intermedias o aislantes, para poder disponer de una mayor
protección térmica.

26. CONCRETO ARMADO
La técnica constructiva del hormigón armado, concreto armado o
concreto reforzado consiste en la utilización de hormigón o
concreto reforzado con barras o mallas de acero,
llamadas armaduras. También se puede armar con fibras, tales
como fibras plásticas, fibra de vidrio, fibras de acero o
combinaciones de barras de acero con fibras dependiendo de los
requerimientos a los que estará sometido. El hormigón armado se
utiliza en edificios de todo tipo, caminos, puentes, presas, túneles y
obras industriales. La utilización de fibras es muy común en la
aplicación de hormigón proyectado o shotcrete, especialmente en
túneles y obras civiles en general.

27. CONCRETO ARMADO
El hormigón en masa es un material moldeable y con buenas propiedades
mecánicas y de durabilidad, y aunque resiste tensiones y esfuerzos de
compresión apreciables tiene una resistencia a la tracción muy reducida. Para
resistir adecuadamente esfuerzos de torsión es necesario combinar el hormigón
con un esqueleto de acero. Este esqueleto tiene la misión resistir
las tensiones de tracción que aparecen en la estructura, mientras que el
hormigón resistirá la compresión

28. MURO PORTANTE
Se
denomina m
uro de
carga o mur
o portante a
las paredes
la cubierta.
de una edificación que
poseen función
estructural; es decir,
aquellas que soportan
otros elementos
estructurales del
edificio
como arcos, bóvedas, vigas o viguetas
de forjados o de la cubierta

29. Los muros portantes soportan los forjados de los
edificios. Por este motivo, en los edificios que se
emplean muros de carga, éstos se sitúan en al
menos dos de las fachadas, lugar donde, dado su
mayor grosor, son además particularmente
adecuados como barrera térmica y acústica. De
existir más muros de carga, éstos se dispondrán
paralelos a los de fachada. Es relativamente fácil
distinguirlos de los tabiques no estructurales por su
mayor grosor.
Tabiques y muros de
carga en la edificación

30. Madera como elemento estructural
Los elementos estructurales en madera se
remitirán a esa clasificación: a la compresión y
a la flexión, en el primero de los casos
tendremos las columnas en madera y las
viguetas y vigas en madera

31. Columnas de madera Los elementos de
madera sujetos a la compresión
pueden ser de una sola pieza de
madera maciza o terciada, o bien estar
integradas por varios elementos
ensamblados. El último tipo
mencionado consta d dos o más
elementos de madera resistentes a la
compresión, cuyos ejes longitudinales
son paralelos. Estos elementos están
separados por medio de bloques en sus
extremos y en sus puntos intermedios,
y unidos a los bloques se paradores de
los extremos por medio de conectores
con resistencia adecuada al esfuerzo
cortante

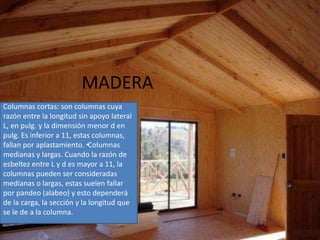

32. MADERA
Columnas cortas: son columnas cuya
razón entre la longitud sin apoyo lateral
L, en pulg. y la dimensión menor d en
pulg. Es inferior a 11, estas columnas,
fallan por aplastamiento. •Columnas
medianas y largas. Cuando la razón de
esbeltez entre L y d es mayor a 11, la
columnas pueden ser consideradas
medianas o largas, estas suelen fallar
por pandeo (alabeo) y esto dependerá
de la carga, la sección y la longitud que
se le de a la columna.
