Este documento compara la artesanía del software con la ingeniería del software. La artesanía del software se caracteriza por procesos definidos de forma ocasional y caótica y el éxito depende del esfuerzo individual. La ingeniería del software define y utiliza procesos formales, lenguajes de modelado y metodologías de desarrollo de forma documentada y estandarizada. Esto permite mejorar continuamente el proceso mediante el uso de métricas y tecnologías innovadoras.

1. software:
¿Artesanía o Ingeniería?
No soy un científico, un ingeniero o un artesano,
soy un artista que plasma su arte en la
invisible urdimbre de los hilos electrónicos.
Dr. José Enrique Alvarez Estrada
Versión 1.0 15-nov-2012

2. Lo que se puede medir,
se puede administrar.
Peter Drucker

3. A los desarrolladores
nos gusta pensar
que somos artistas

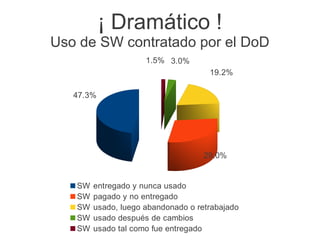

4. ¡ Dramático !
Uso de SW contratado por el DoD
1.5% 3.0%
19.2%
47.3%
29.0%
SW entregado y nunca usado
SW pagado y no entregado
SW usado, luego abandonado o retrabajado
SW usado después de cambios
SW usado tal como fue entregado

5. El software no se comporta
de acuerdo a nuestros
paradigmas

6. Índice de Fallos Curva de Fallas de HW
Tiempo

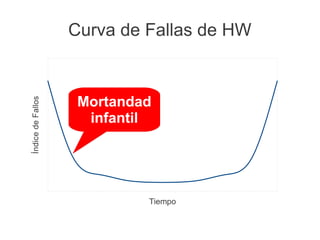

7. Curva de Fallas de HW
Mortandad
Índice de Fallos
infantil
Tiempo

8. Curva de Fallas de HW
Mortandad Se
Índice de Fallos
infantil descompone
Tiempo

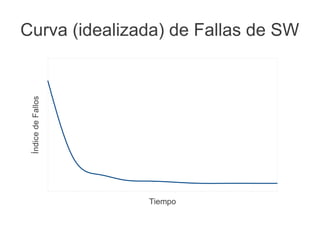

9. Curva (idealizada) de Fallas de SW
Índice de Fallos
Tiempo

10. Curva (idealizada) de Fallas de SW
Índice de Fallos
Continúa el mismo índice
hasta la obsolescencia
Tiempo

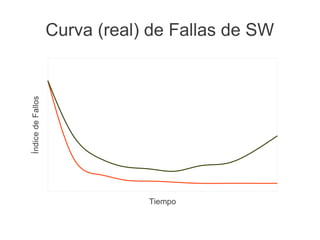

11. Índice de Fallos Curva (real) de Fallas de SW
Tiempo

12. Curva (real) de Fallas de SW
Incremento del
índice de fallas por
efectos colaterales
Índice de Fallos
¡CAMBIO!
Tiempo

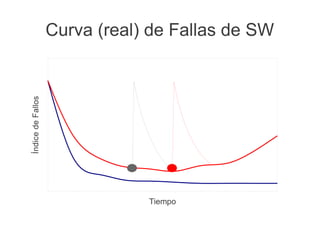

13. Índice de Fallos Curva (real) de Fallas de SW
Tiempo

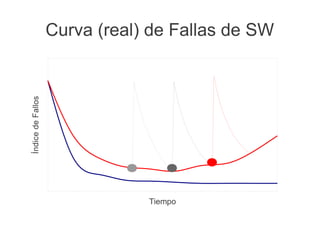

14. Índice de Fallos Curva (real) de Fallas de SW
Tiempo

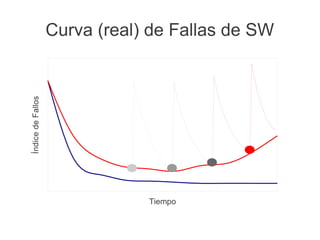

15. Índice de Fallos Curva (real) de Fallas de SW
Tiempo

16. ¿Qué tanto es tantito
en Ingeniería de SW?

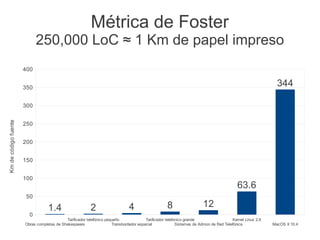

17. Métrica de Foster
250,000 LoC ≈ 1 Km de papel impreso
400
350
344
300
Km de código fuente
250
200
150
100
63.6
50
1.4 2 4 8 12
0
Tarificador telefónico pequeño Tarificador telefonico grande Kernel Linux 2.6
Obras completas de Shakespeare Transbordador espacial Sistemas de Admon de Red Telefónica MacOS X 10.4

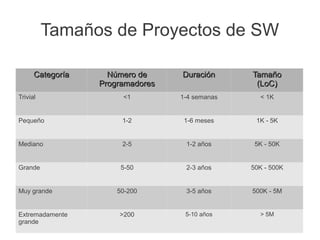

18. Tamaños de Proyectos de SW
Categoría Número de Duración Tamaño
Programadores (LoC)
Trivial <1 1-4 semanas < 1K
Pequeño 1-2 1-6 meses 1K - 5K
Mediano 2-5 1-2 años 5K - 50K
Grande 5-50 2-3 años 50K - 500K
Muy grande 50-200 3-5 años 500K - 5M
Extremadamente >200 5-10 años > 5M
grande

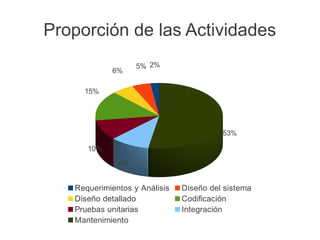

19. Proporción de las Actividades
5% 2%
6%
15%
53%
10%
10%
Requerimientos y Análisis Diseño del sistema
Diseño detallado Codificación
Pruebas unitarias Integración
Mantenimiento

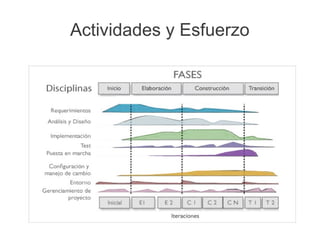

20. Actividades y Esfuerzo

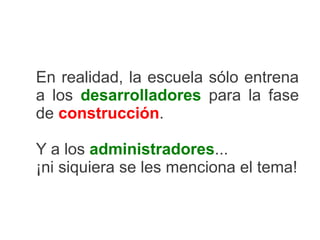

21. En realidad, la escuela sólo entrena
a los desarrolladores para la fase
de construcción.
Y a los administradores...
¡ni siquiera se les menciona el tema!

22. MITOS
del
Software

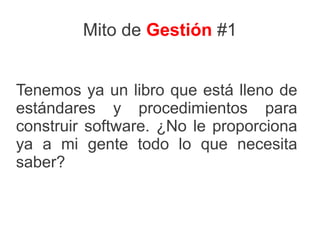

23. Mito de Gestión #1
Tenemos ya un libro que está lleno de
estándares y procedimientos para
construir software. ¿No le proporciona
ya a mi gente todo lo que necesita
saber?

24. Mito de Gestión #2
Mi gente dispone de las herramientas
de desarrollo de software más
avanzadas; después de todo, les
compramos las computadoras más
modernas.

25. Mito de Gestión #3
Si fallamos en la planificación, siempre
podremos añadir más programadores
y adelantar el tiempo perdido.
(también llamado mito de la horda mongoliana)

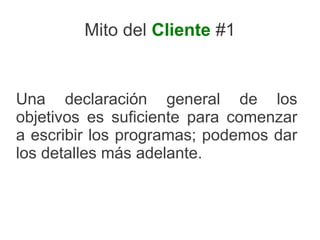

26. Mito del Cliente #1
Una declaración general de los
objetivos es suficiente para comenzar
a escribir los programas; podemos dar
los detalles más adelante.

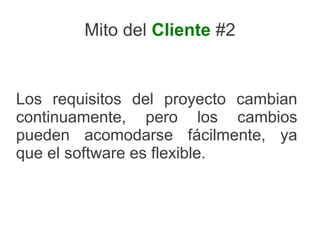

27. Mito del Cliente #2
Los requisitos del proyecto cambian
continuamente, pero los cambios
pueden acomodarse fácilmente, ya
que el software es flexible.

28. Mito del Desarrollador #1
Una vez que escribimos el programa y
hacemos que funcione, nuestro trabajo
ha terminado.

29. Mito del Desarrollador #2
Hasta que no tengo el programa
ejecutándose, realmente no tengo
forma de comprobar su calidad.

30. Mito del Desarrollador #3
Lo único que se entrega al terminar el
proyecto es el programa funcionando.

31. El Triángulo del Software
$
tiempo requerimientos

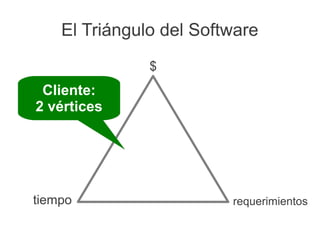

32. El Triángulo del Software
$
Cliente:
2 vértices
tiempo requerimientos

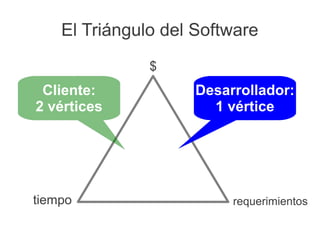

33. El Triángulo del Software
$
Cliente: Desarrollador:
2 vértices 1 vértice
tiempo requerimientos

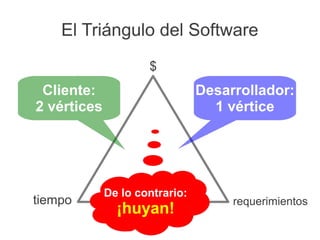

34. El Triángulo del Software
$
Cliente: Desarrollador:
2 vértices 1 vértice
De lo contrario:
tiempo requerimientos
¡huyan!

35. El reto está en evolucionar
de la artesanía de software
a la ingeniería de software

36. CMM: Un Modelo de Referencia

38. El proceso del software se determina
según el caso, y ocasionalmente de
forma caótica. Se definen pocos
procesos, y el éxito depende del
esfuerzo individual.

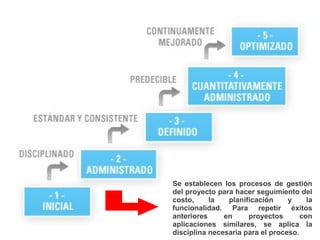

39. Se establecen los procesos de gestión
del proyecto para hacer seguimiento del
costo, la planificación y la
funcionalidad. Para repetir éxitos
anteriores en proyectos con
aplicaciones similares, se aplica la
disciplina necesaria para el proceso.

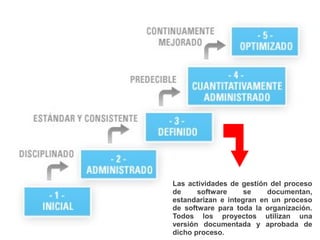

40. Las actividades de gestión del proceso
de software se documentan,
estandarizan e integran en un proceso
de software para toda la organización.
Todos los proyectos utilizan una
versión documentada y aprobada de
dicho proceso.

41. Se recopilan medidas
detalladas del proceso del
software y de la calidad del
producto. Mediante la
utilización de medidas
detalladas, se comprenden y
controlan cuantitativamente
tantos los productos como el
proceso del software.

42. Mediante un resultado
cuantitativo del proceso y de
las ideas y tecnologías
innovadoras se posibilita una
mejora del proceso.

43. En resumen ¿qué distingue
a la artesanía de software
de la ingeniería de software?

44. 3 elementos
● Definición y uso de un proceso formal
– También llamado ciclo de vida
● Definición y uso de un lenguaje de modelado
– i.e. UML
● Definición y uso de una
metodología de desarrollo de software
– Orientada a Datos (E/R)
– Estructurada (Jackson, Yourdon, etc.)
– O.O. (OMT, Jacobson, Booch)

45. Recomendaciones Bibliográficas

46. GRACIAS POR SU ATENCIÓN
¿Preguntas?
Dr. José Enrique Alvarez Estrada
