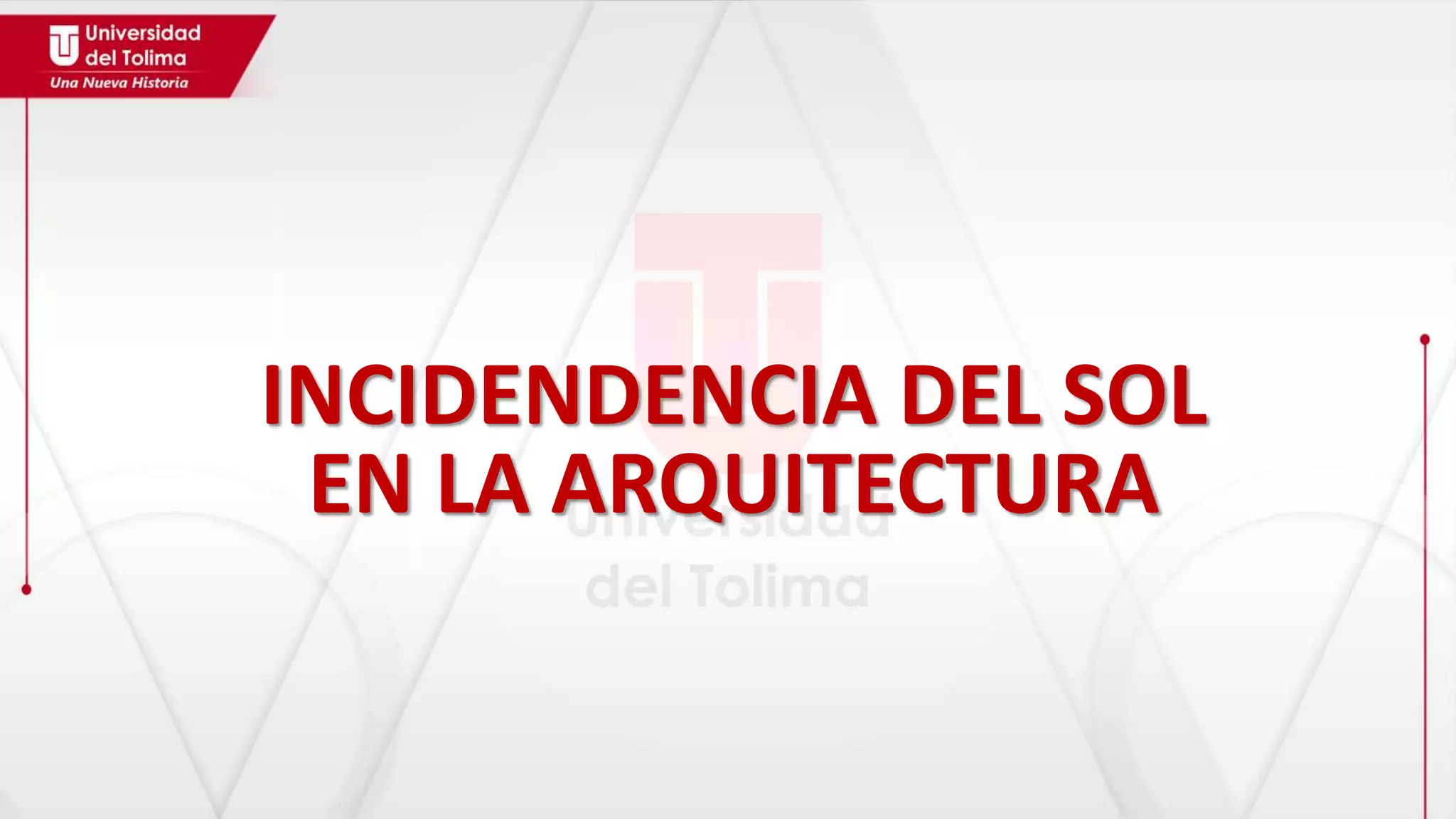

INCIDENDENCIA DEL SOL EN LA ARQUITECTURA
1. DATOS CURIOSOS DEL SOL
2. PENSAMIENTO DEL HOMBRE
VISTO DESDE EL SOL
3. LA LATITUD
4. INCIDENCIA DEL SOL

3. •La arquitectura y la astronomía , a pesar que a
simple vista no tenga una relación alguna, están
emparentadas desde la antigüedad las grades
culturas orientaron sus construcciones
• en la actualidad el papel de la astronomía en la
profesión del arquitecto tiene como objeto
determinar las condiciones bioclimáticas

5. Radio: 696,340 km
Masa: 1.989 × 10^30 kg
Edad: 4.603 miles de millones años
Hace unos 4.600 millones de años, una nube gigante de
polvo y gas conocida como la nebulosa solar colapsó
sobre sí misma y comenzó a formar lo que
eventualmente se convertiría en el Sol y los planetas de
nuestro sistema solar.
el Sol gira una vez cada 25 días, pero en sus polos gira una vez
sobre su eje cada 35 días terrestres
El Sol viaja a 220 km A 251 KM por segundo
Su distancia media desde la Tierra es equivalente a 8 minutos y
19 segundos la velocidad de la luz, lo que tarda la luz del Sol en
llegar a la Tierra. En otras palabras, está a 149.597.870
kilómetros de distancia.
DATOS CURIOSOS
DEL SOL

8. OBSEVATORIOS A SIMPLE VISTA
Newgrange en Irlanda

10. Stonehenge en Inglaterra

12. Chaco Canyon Sun Dagger
Condado de San Juan Nuevo México
36° 01´.08” N 107° 54¨ 35 W

13. Están de acuerdo en que la luz y los fenómenos de sombra en el lugar estaban
destinados para marcar la llegada del sol en los solsticios y los equinoccios.

16. Chankillo
Coordenadas: 9°33′24″S 78°14′09″O/

17. Chankillo en Perú
Es el observatorio solar más antiguo de América.
Frente a una fortaleza y formando un conjunto de construcciones cúbicas se encuentran 13
torres, que se levantan en línea de norte a sur sobre la cima del monte Chankillo y marcan con
precisión los solsticios y los equinoccios en este lugar del Perú.

18. Chichen Itza
Coordenadas: 20°40′53.7″N 88°34′0.6″O

19. "Chi" (Boca), "Che‘ en" (Pozo), "Itz" (Mago, Brujo) y "a" (agua), al unir las palabras se obtiene la boca del
pozo de los magos del agua. "En la orilla del Pozo de los brujos de agua”.
En el transcurso del día equinoccial, se proyectan las sombras de las aristas de las plataformas del Oeste
que al paso de las horas parece moverse descendiendo y rematando en la cabeza de la serpiente
emplumada o dios de Kukulcan

20. Formación de siete triángulos isósceles de luz en la escalera NNE simulando el cuerpo de
una serpiente durante los atardeceres equinocciales, los rayos de luz penetran por la
esquina nor-poniente de los basamentos de la fachada ONO.

21. En el equinoccio de primavera, el sol se levanta de modo que brilla directamente a través
de una ventana del templo.
Dzibilchaltún

22. El Caracol

24. Uaxactún
17°23′36.82″N 89°38′4.32″O
Ciudad maya de Guatemala donde hay un importante conjunto astronómico.

25. Machu Picchu
13°9′48″S 72°32′46″O
En Machu Picchu hay
una estructura
monolítica llamada
Intihuatana que ha sido
asociada como marcador
de los solsticios de
verano. Asimismo, el
Torreón ha sido
catalogado como un
antiguo observatorio
astronómico ya que en
su construcción se han
tenido en cuenta los
movimientos del sol. Una
de sus ventanas esta
orientada hacia el lugar
del solsticio de invierno.

27. Villa de Leyva
Observatorio de Zaquenzipa
05°38′″N 73°32′″O
Los alineamientos de este observatorio muisca orientados
de este a oeste permiten conocer los movimientos del sol y
de la luna, y los ciclos de lluvias y sequias

28. Parque Arqueológico de Zaquenzipa
(El Infiernito)

29. GEOCENTRISMO Y HELIOCENTRIMO

30. • En muchas zonas de Grecia el uso de la energía solar como ayuda al
calentamiento de la casa constituyó una respuesta positiva a la escasez
energética. Los griegos aprendieron a construir sus casas para beneficiarse de los
rayos solares en los moderadamente fríos inviernos y evitar el calor del sol en los
cálidos veranos. De esta forma, son los estudiosos griegos quienes se encargan de
difundir estas ideas. Filósofos, autores trágicos, médicos, se expresan en términos
semejantes haciendo referencia a la arquitectura solar de la época.
• Así, para Sócrates, la casa ideal debería ser fresca en verano y cálida en invierno.
Sus ideas quedan expresadas en las palabras de Jenofonte que cita cómo Sócrates
explicaba el sistema de la casa en estos términos: “En las casas orientadas al sur,
el sol penetra por el pórtico en invierno, mientras que en verano, el arco solar
descrito se eleva sobre nuestras cabezas y por encima del tejado, de manera que
hay sombra.”
EL PENSAMIENTO DE SOCRATES

31. ARQUITECTURA DE LA ANTIGUA GRECIA
• https://efihabitat.com/wp-content/uploads/2018/04/Casagriega.jpg
https://efihabitat.com/wp-
content/uploads/2018/04/Casagriega.jpg

33. MOVIMIENTOS DE LA TIEERA
• Es el movimiento que efectúa
la Tierra girando sobre sí
misma alrededor de un eje
imaginario, denominado “eje
terrestre”, que pasa por sus
polos.
• Si se toma como referencia a
las estrellas, una vuelta
completa dura 23 horas con
56 minutos y 4 segundos y se
denomina día sidéreo.

34. LA TRANSLACIÓN DE LA TIERRA

35. Ubicación en el espacio
La traslación de la Tierra hace que veamos constelaciones
diferentes en fechas diferentes

36. Perturbación de las coordenadas celestes
 Precesion: La mayoria de los cuerpos del
Sistema Solar orbitan muy proximos al
plano de la ecliptica y su accion
gravitatoria provoca que el Ecuador
Terrestre tienda hacia la ecliptica. Como
la Tierra rota, el efecto resultante es que
el eje de rotacion terrestre describe un
movimiento en forma de cono en el espacio
con un periodo de 26000 años.

37. Nutación
Período nutación : 18.6 años
Amplitud : 9.21” x 7”
( es de origen lunar )
Período precesión :
25,765 años
Amplitud : 23º.5
Precesión + Nutación :
Y aquí no acaba la cosa …
El Sol introduce una nutación adicional, de 0”.55 x 0.5 años
Los demás planetas también introducen “perturbaciones”

38. LOS PUNTOS CARDINALES
• El círculo que dibuja el
horizonte alrededor de ti se
divide en cuatro sectores
indicados por los puntos
cardinales: Norte (N), Sur (S),
Oriente ó Este (E) y Oeste o
Poniente (O).
• Estos puntos no tienen
altura, están sobre la línea
del horizonte.

39. EL HORIZONTE

40. LA ESFERA CELESTE
La Esfera Celeste es una abstracción matemática que
considera a la Tierra como centro del Universo y sin
movimiento, donde todos los astros rotan alrededor de la
Tierra y se ubica sobre la superficie de la Esfera Celeste.

43. LA ECLIPTICA

44. LA ECLÍPTICA
• La trayectoria que dibuja el Sol
entre las estrellas fijas a lo largo de
un año forma un círculo imaginario
en la Esfera Celeste.
• Este círculo recibe el nombre de
Eclíptica. Como sabemos, el Sol no
se mueve alrededor de la Tierra
sino la Tierra alrededor del Sol. La
Eclíptica es en realidad una
proyección de la órbita de nuestro
planeta hacia la Esfera celeste.

45. EL ZODIACO
 En muchas culturas antiguas el
Sol representaba la máxima
divinidad, y si el Dios Sol había
escogido un recorrido
específico entre algunas
estrellas y constelaciones (a lo
largo de la Eclíptica), entonces
esas estrellas y constelaciones
tenían una importancia divina.
 Además, los planetas (dioses
menores) respetaban el mismo
camino.
 Tal “relevancia” no podía ser
ignorada por los hombres, por
lo tanto, se formó el Zodíaco y
las 12 constelaciones que lo
dividen.

46. DECLINACIÓN
 En la Esfera celeste, la
distancia angular desde el
Ecuador celeste hasta
cualquier punto hacia el
Polo norte celeste o Polo
sur Celeste nos indica la
“declinación”.
 Cuando el objeto a
observar está en el
Hemisferio norte celeste,
se agrega una “N” o un
signo positivo (+), o una
“S” o (-) si vemos hacia el
sur.

49. LA LATITUD

50. θ = 90º +ᵟ−ᵝ
donde ᵟ es la declinación del Sol el día de la observación

51. θ = 90º +ᵟ−ᵝ
donde ᵟ es la declinación del Sol el día de la observación

52. f = 90º +d −b
donde d es la declinación del Sol el día de la observación

53. • Fecha 09-junio -2013 tanβ=(longitud
del jalon)/(longiud de la sombra)
• Hora: 11:57 am
• Altura del Jalón: 0.94 metros
• Longitud de la sombra: 0.295
Con la función trigonométrica tangente
calculamos el ángulo
tanβ=(0.940)/(0.295)𝐭𝐚𝐧 𝜷 =
𝐥𝐨𝐧𝐠𝐢𝐭𝐮𝐝 𝐝𝐞𝐥 𝐣𝐚𝐥𝐨𝐧
𝐥𝐨𝐧𝐠𝐢𝐮𝐝 𝐝𝐞 𝐥𝐚 𝐬𝐨𝐦𝐛𝐫𝐚
tanβ=(0.940)/(0.295) β=〖tan〗^(-1)〖3.186440678〗 β=72° 34’35.72’’

54. • φ = δ- ( 900- β)
• φ = 22057’49’’ - ( 900- 720 34’35.72’’)
• φ = 50 32’24.72’’ latitud norte de Colombia
Declinación del sol

55. Bioclimática

56. Rotación

59. Altitud

60. Azimut

61. RECORDAR

62. Incidencia del sol

64. Softwares
SunEarthTools.com http://andrewmarsh.com/apps/staging/sunpath3d.html
Solo Revit
AUTODESK REVIT
