Solucion N°5

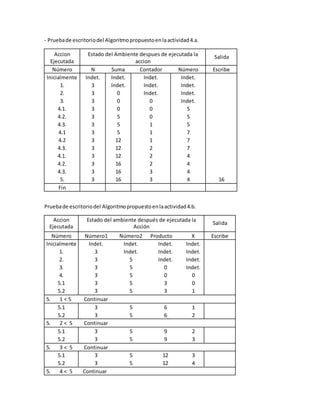

1. - Pruebade escritoriodel Algoritmopropuestoenlaactividad4.a.
Accion
Ejecutada
Estado del Ambiente despues de ejecutada la
accion
Salida
Número N Suma Contador Número Escribe
Inicialmente Indet. Indet. Indet. Indet.
1. 3 Indet. Indet. Indet.
2. 3 0 Indet. Indet.
3. 3 0 0 Indet.
4.1. 3 0 0 5
4.2. 3 5 0 5
4.3. 3 5 1 5
4.1 3 5 1 7
4.2 3 12 1 7
4.3. 3 12 2 7
4.1. 3 12 2 4
4.2. 3 16 2 4
4.3. 3 16 3 4
5. 3 16 3 4 16
Fin
Pruebade escritoriodel Algoritmopropuestoenlaactividad4.b.
Accion
Ejecutada
Estado del ambiente después de ejecutada la
Acción
Salida
Número Número1 Número2 Producto X Escribe
Inicialmente Indet. Indet. Indet. Indet.
1. 3 Indet. Indet. Indet.
2. 3 5 Indet. Indet.
3. 3 5 0 Indet.
4. 3 5 0 0
5.1 3 5 3 0
5.2 3 5 3 1
5. 1 < 5 Continuar
5.1 3 5 6 1
5.2 3 5 6 2
5. 2 < 5 Continuar
5.1 3 5 9 2
5.2 3 5 9 3
5. 3 < 5 Continuar
5.1 3 5 12 3
5.2 3 5 12 4
5. 4 < 5 Continuar

2. 5.1 3 5 15 4
5.2 3 5 15 5
5. 5 < = 5
6. 3 5 15 5 15
Fin.

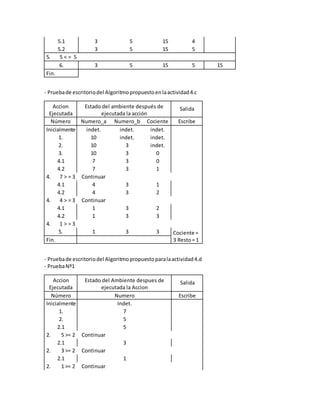

- Pruebade escritoriodel Algoritmopropuestoenlaactividad4.c
Accion
Ejecutada
Estado del ambiente después de
ejecutada la acción
Salida
Número Numero_a Numero_b Cociente Escribe
Inicialmente indet. indet. indet.
1. 10 indet. indet.
2. 10 3 indet.
3. 10 3 0
4.1 7 3 0
4.2 7 3 1
4. 7 > = 3 Continuar
4.1 4 3 1
4.2 4 3 2
4. 4 > = 3 Continuar
4.1 1 3 2
4.2 1 3 3
4. 1 > = 3
5. 1 3 3 Cociente =
3 Resto= 1Fin.
- Pruebade escritoriodel Algoritmopropuestoparalaactividad4.d
- PruebaNº1
Accion
Ejecutada
Estado del Ambiente despues de
ejecutada la Accion
Salida
Número Numero Escribe
Inicialmente Indet.
1. 7
2. 5
2.1 5
2. 5 >= 2 Continuar
2.1 3
2. 3 >= 2 Continuar
2.1 1
2. 1 >= 2 Continuar

3. 3. 1 = 0
3.2 1 El número
no es parFIN

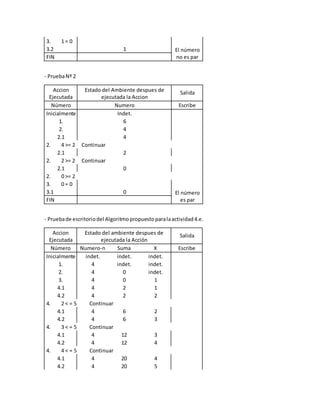

- PruebaNº 2
Accion
Ejecutada
Estado del Ambiente despues de
ejecutada la Accion
Salida
Número Numero Escribe
Inicialmente Indet.
1. 6
2. 4
2.1 4
2. 4 >= 2 Continuar
2.1 2
2. 2 >= 2 Continuar
2.1 0
2. 0 >= 2
3. 0 = 0
3.1 0 El número
es parFIN
- Pruebade escritoriodel Algoritmopropuestoparalaactividad4.e.
Accion
Ejecutada
Estado del ambiente despues de
ejecutada la Acción
Salida
Número Numero-n Suma X Escribe
Inicialmente indet. indet. indet.
1. 4 indet. indet.
2. 4 0 indet.
3. 4 0 1
4.1 4 2 1
4.2 4 2 2
4. 2 < = 5 Continuar
4.1 4 6 2
4.2 4 6 3
4. 3 < = 5 Continuar
4.1 4 12 3
4.2 4 12 4
4. 4 < = 5 Continuar
4.1 4 20 4
4.2 4 20 5

4. 4. 5 < =
4 4 20 5
5. 4 20 5 La suma es:
20FIN
