El documento presenta instrucciones para dibujar sombras geométricas de diferentes objetos tridimensionales como cilindros, prismas triangulares sobre otros prismas, muros con vanos y prismas sobre terrenos hundidos. Explica cómo trazar proyectantes y proyecciones para determinar dónde se intersectan las sombras con las caras y bases de los objetos.

1. B r i z z i a L ó p e z C u e r v o
S o m b r a s
T e m a : 1 0 - 1 3
1 2 , m a r z o , 2 0 1 4
Universidad Nacional Autónoma de México
Facultad de Estudios Superiores Cuautitlán
Licenciatura en Diseño y Comunicación Visual
Geometría II

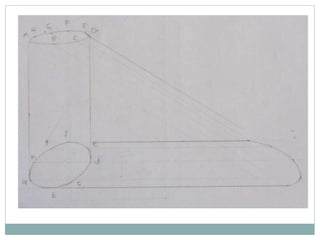

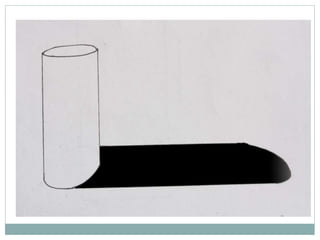

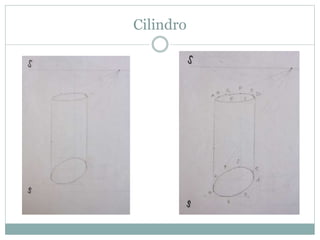

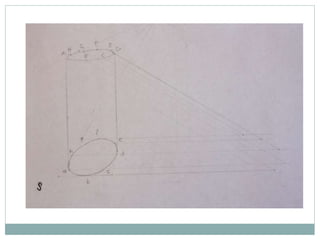

2. Cilindro

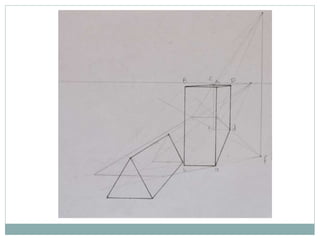

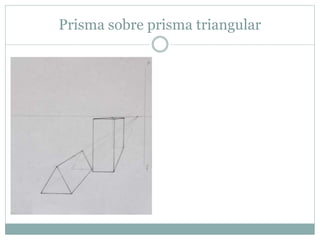

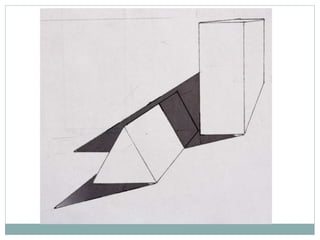

6. Prisma sobre prisma triangular

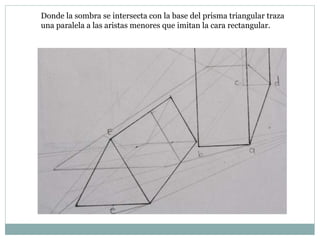

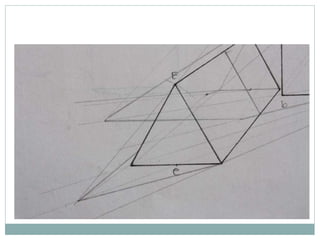

8. Donde la sombra se intersecta con la base del prisma triangular traza
una paralela a las aristas menores que imitan la cara rectangular.

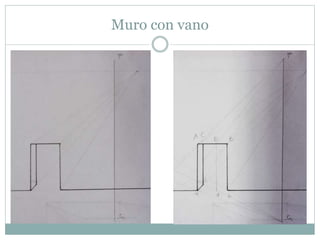

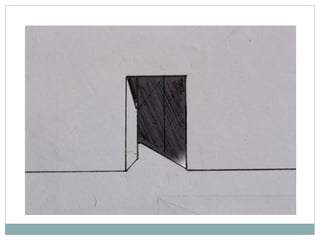

11. Muro con vano

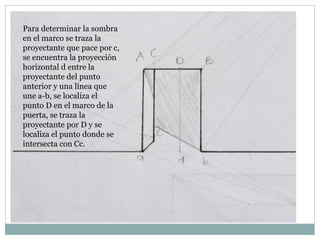

12. Para determinar la sombra
en el marco se traza la
proyectante que pace por c,
se encuentra la proyección
horizontal d entre la
proyectante del punto
anterior y una línea que
une a-b, se localiza el
punto D en el marco de la
puerta, se traza la
proyectante por D y se
localiza el punto donde se
intersecta con Cc.

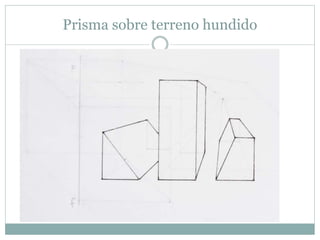

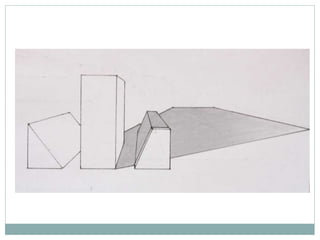

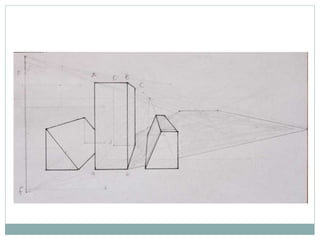

14. Prisma sobre terreno hundido
