Este documento describe diferentes tipos de proyecciones geométricas como proyección cilíndrica oblicua, proyección cilíndrica ortogonal y proyección cónica. Explica que en una proyección geométrica, los puntos de un objeto tridimensional se proyectan en un plano bidimensional de forma que conservan su posición relativa pero pierden su profundidad. También indica que los puntos situados sobre el mismo rayo proyectante se proyectan en el mismo punto del plano, y que la proyección de una recta se ob

1. Universidad Nacional Autónoma de México (UNAM)
Facultad de Estudios Superiores Cuautitlán (FESC)
Licenciatura en Diseño y Comunicación Visual (DCV)
Geometría I Brizzia López Cuervo
Definición de geometría descriptiva
27/08/2013

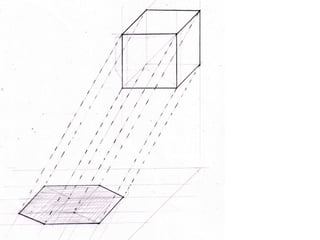

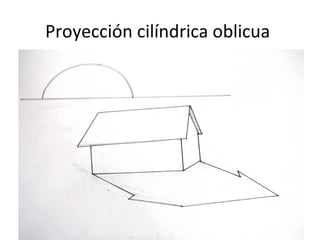

2. Proyección cilíndrica oblicua

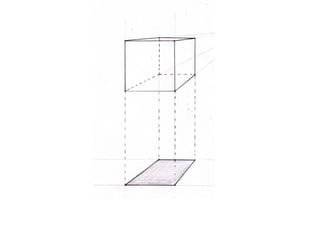

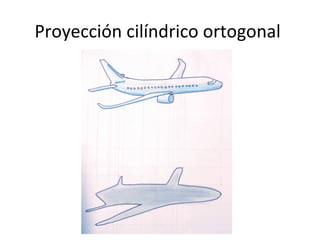

4. Proyección cilíndrico ortogonal

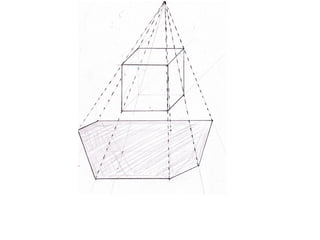

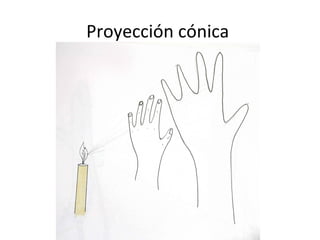

6. Proyección cónica

8. l

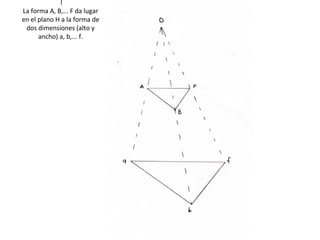

La forma A, B,... F da lugar
en el plano H a la forma de
dos dimensiones (alto y
ancho) a, b,... f.

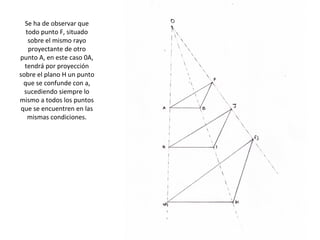

9. Se ha de observar que
todo punto F, situado
sobre el mismo rayo
proyectante de otro
punto A, en este caso 0A,
tendrá por proyección
sobre el plano H un punto
que se confunde con a,
sucediendo siempre lo
mismo a todos los puntos
que se encuentren en las
mismas condiciones.

10. Como una recta está
determinada por dos
puntos, su proyección se
conseguirá uniendo la
proyección de
cualquiera de ellos con
el otro.
