Este documento presenta los pasos para dibujar un círculo en perspectiva tangente a un cuadrado. Primero se identifican las diagonales y mediatrices del cuadrado y se dividen las diagonales en seis partes iguales. Luego, se traza un círculo tangente al cuadrado y se proyectan los puntos de intersección de las mediatrices hacia los lados del cuadrado. Finalmente, siguiendo una serie de pasos adicionales, se dibuja el círculo en perspectiva tangente a todos los lados del cuad

1. Universidad Nacional Autónoma de México
Facultad de Estudios Superiores Cuautitlán
Licenciatura en Diseño y Comunicación Visual
Geometría II
Brizzia López Cuervo
Unidad 2
Perspectiva del circulo
21, febrero

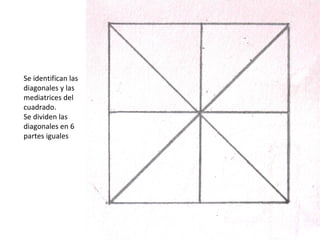

2. Se identifican las
diagonales y las
mediatrices del
cuadrado.
Se dividen las
diagonales en 6
partes iguales

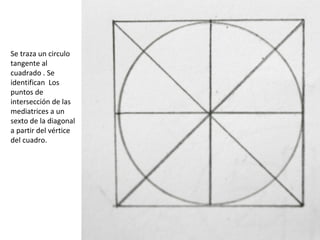

3. Se traza un circulo
tangente al
cuadrado . Se
identifican Los
puntos de
intersección de las
mediatrices a un
sexto de la diagonal
a partir del vértice
del cuadro.

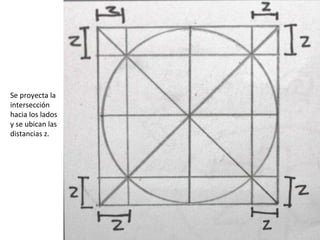

4. Se proyecta la
intersección
hacia los lados
y se ubican las
distancias z.

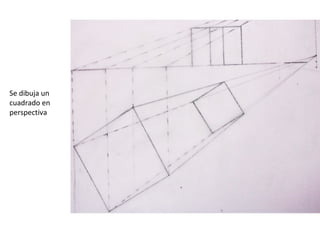

5. Se dibuja un
cuadrado en
perspectiva

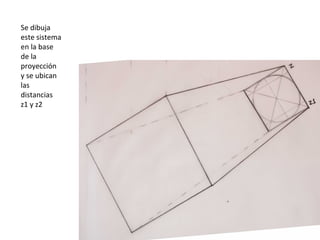

6. Se dibuja
este sistema
en la base
de la
proyección
y se ubican
las
distancias
z1 y z2

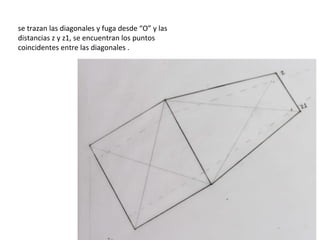

7. se trazan las diagonales y fuga desde “O” y las
distancias z y z1, se encuentran los puntos
coincidentes entre las diagonales .

8. Se ubican las distancias z2 y z3. Se encuentran los puntos tangenciales.
Se ubican los puntos T1,T2, T3. Para las tangencias de las otras artistas
por la intersección de las diagonales se trazan líneas paralelas al
segmento limitado por las distancias Z2 y Z3, se localizan los puntos
T4,T5,T6 y T7.

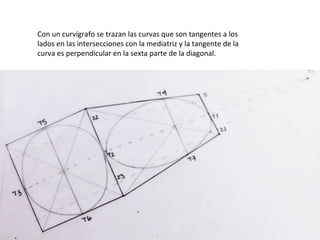

9. Con un curvígrafo se trazan las curvas que son tangentes a los
lados en las intersecciones con la mediatriz y la tangente de la
curva es perpendicular en la sexta parte de la diagonal.
