El documento describe dos métodos para dibujar sombras de una línea vertical producidas por diferentes tipos de luz. Explica cómo trazar la sombra de una línea vertical iluminada por luz que viene desde atrás (contraluz) y por luz que viene desde adelante (detrás del observador). Para cada caso, indica que se debe dibujar primero la línea de tierra y el punto A, luego trazar la proyección horizontal y finalmente extender los haces de luz para que se intercepten y determinen la sombra.

1. +
Universidad Nacional
Autónoma de México
Facultad de Estudios
Superiores Cuautitlán
Licenciatura en Diseño y
Comunicación Visual
Geometría II
Brizzia López Cuervo
Sombras
Método
4,marzo

2. +

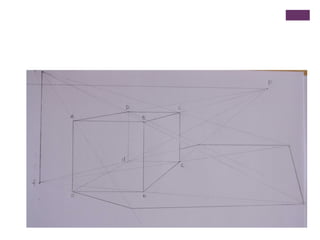

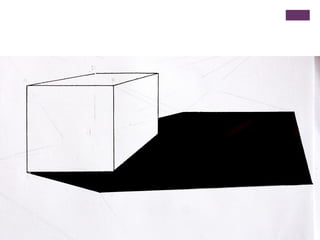

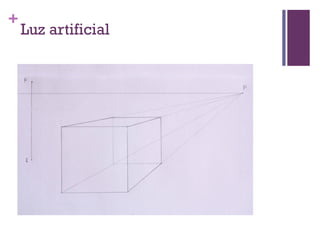

Luz artificial

11. +

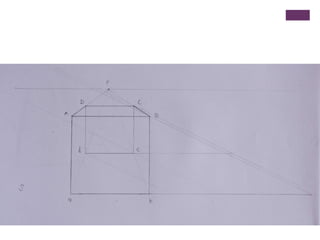

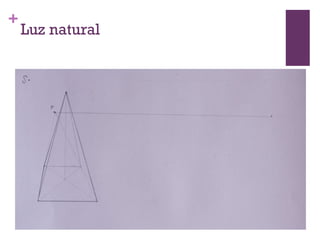

Luz natural

19. +

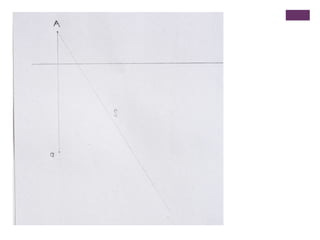

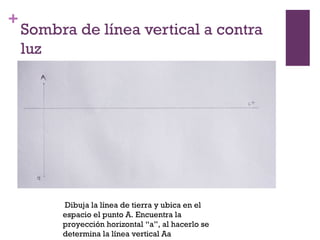

Sombra de línea vertical a contra
luz
Dibuja la línea de tierra y ubica en el
espacio el punto A. Encuentra la
proyección horizontal “a”, al hacerlo se
determina la línea vertical Aa

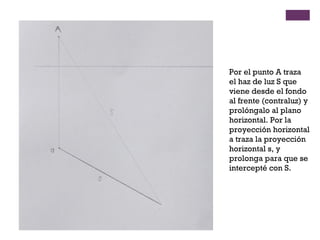

21. Por el punto A traza
el haz de luz S que
viene desde el fondo
al frente (contraluz) y
prolóngalo al plano
horizontal. Por la
proyección horizontal
a traza la proyección
horizontal s, y
prolonga para que se
intercepté con S.

23. +

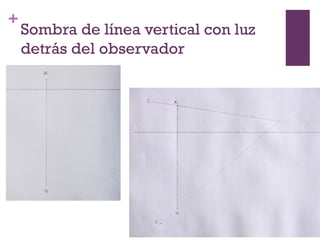

Sombra de línea vertical con luz
detrás del observador

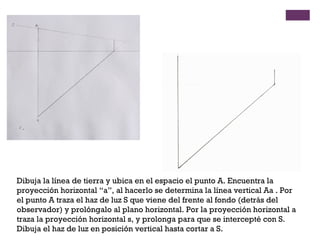

24. Dibuja la línea de tierra y ubica en el espacio el punto A. Encuentra la
proyección horizontal “a”, al hacerlo se determina la línea vertical Aa . Por
el punto A traza el haz de luz S que viene del frente al fondo (detrás del
observador) y prolóngalo al plano horizontal. Por la proyección horizontal a
traza la proyección horizontal s, y prolonga para que se intercepté con S.
Dibuja el haz de luz en posición vertical hasta cortar a S.
