1. Ranurado y Taladrado Frontal

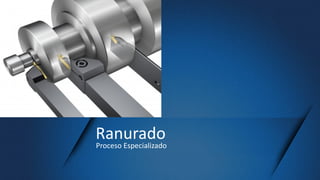

2. Ranurado
Proceso Especializado

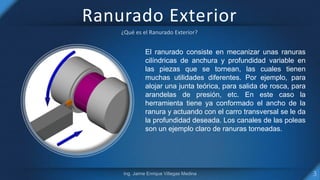

3. Ranurado Exterior
El ranurado consiste en mecanizar unas ranuras
cilíndricas de anchura y profundidad variable en
las piezas que se tornean, las cuales tienen
muchas utilidades diferentes. Por ejemplo, para
alojar una junta teórica, para salida de rosca, para
arandelas de presión, etc. En este caso la
herramienta tiene ya conformado el ancho de la
ranura y actuando con el carro transversal se le da
la profundidad deseada. Los canales de las poleas
son un ejemplo claro de ranuras torneadas.

4. Sus Características
Interacción personas-máquinas y máquinas-máquinas
Estos sistemas surgen de la evolución y unión entre diferentes tecnologías operativas,
vinculadas al automatismo de los procesos industriales y las nuevas plataformas de
tecnologías de información, tal como el Internet de las cosas, la nueva generación de
redes, la computación en la nube, los sistemas de inteligencia artificial y el análisis de
grandes datos.
Uso de tecnologías
Estas tecnologías hacen un amplio uso del computador, así como de tecnologías de
información y de alta precisión, todos integrados a una fuerza de trabajo de alto
rendimiento.

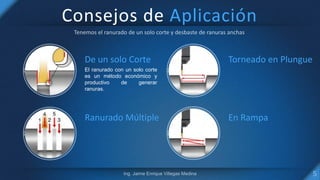

5. Consejos de Aplicación
De un solo Corte
El ranurado con un solo corte
es un método económico y
productivo de generar
ranuras.
Ranurado Múltiple
Torneado en Plungue
En Rampa

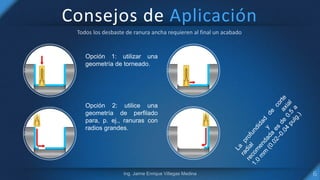

6. Consejos de Aplicación
Opción 1: utilizar una
geometría de torneado.
Opción 2: utilice una
geometría de perfilado
para, p. ej., ranuras con
radios grandes.

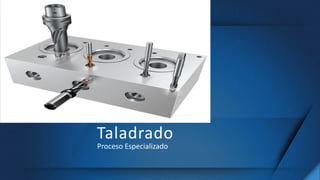

7. Taladrado
Proceso Especializado

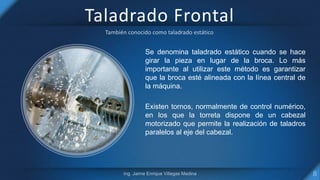

8. Taladrado Frontal
Se denomina taladrado estático cuando se hace
girar la pieza en lugar de la broca. Lo más
importante al utilizar este método es garantizar
que la broca esté alineada con la línea central de
la máquina.
Existen tornos, normalmente de control numérico,
en los que la torreta dispone de un cabezal
motorizado que permite la realización de taladros
paralelos al eje del cabezal.

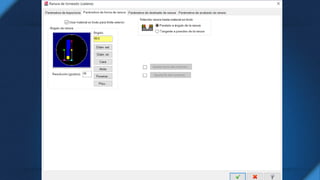

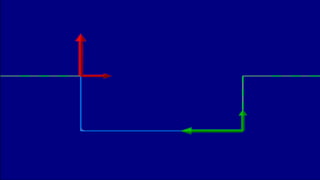

9. Ranurado y Taladrado

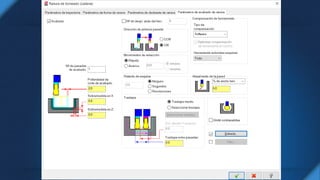

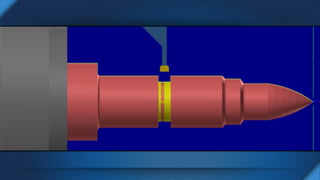

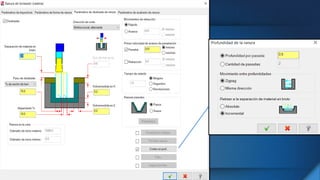

MasterCam

16. Taladrado para centrar

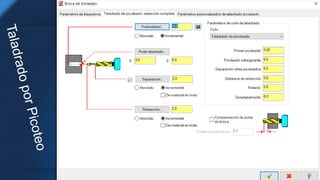

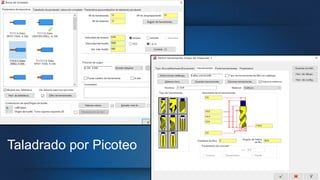

18. Taladrado por Picoteo

20. Ciclos Automáticos
Ing. Jaime Villegas Medina

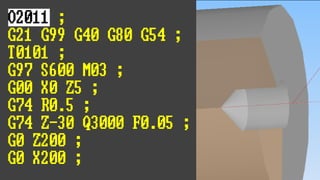

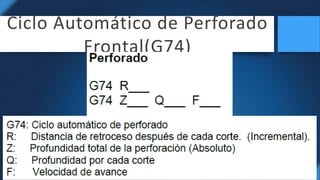

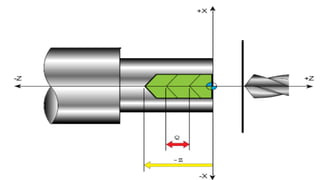

21. Ciclo Automático de Perforado
Frontal(G74)

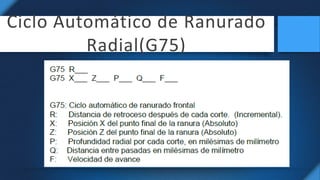

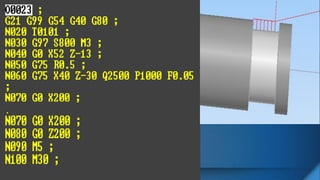

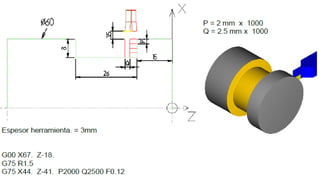

24. Ciclo Automático de Ranurado
Radial(G75)

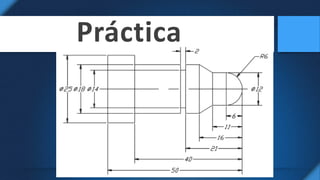

27. Práctica

28. Thank you!
Any Questions?
