1. Taller I Mediciones Eléctricas

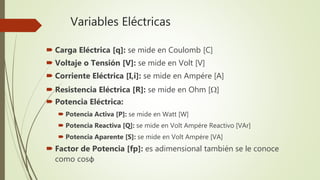

4. Variables Eléctricas
 Carga Eléctrica [q]: se mide en Coulomb [C]
 Voltaje o Tensión [V]: se mide en Volt [V]
 Corriente Eléctrica [I,i]: se mide en Ampére [A]
 Resistencia Eléctrica [R]: se mide en Ohm []
 Potencia Eléctrica:
 Potencia Activa [P]: se mide en Watt [W]
 Potencia Reactiva [Q]: se mide en Volt Ampére Reactivo [VAr]
 Potencia Aparente [S]: se mide en Volt Ampére [VA]
 Factor de Potencia [fp]: es adimensional también se le conoce
como cosφ

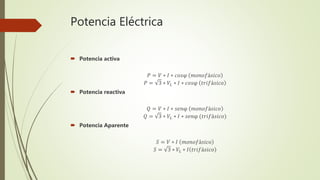

5. Potencia Eléctrica
 Potencia activa
𝑃 = 𝑉 ∗ 𝐼 ∗ 𝑐𝑜𝑠φ 𝑚𝑜𝑛𝑜𝑓á𝑠𝑖𝑐𝑜
𝑃 = 3 ∗ 𝑉𝐿 ∗ 𝐼 ∗ 𝑐𝑜𝑠φ 𝑡𝑟𝑖𝑓á𝑠𝑖𝑐𝑜
 Potencia reactiva
𝑄 = 𝑉 ∗ 𝐼 ∗ 𝑠𝑒𝑛φ 𝑚𝑜𝑛𝑜𝑓á𝑠𝑖𝑐𝑜
𝑄 = 3 ∗ 𝑉𝐿 ∗ 𝐼 ∗ 𝑠𝑒𝑛φ (𝑡𝑟𝑖𝑓á𝑠𝑖𝑐𝑜)
 Potencia Aparente
𝑆 = 𝑉 ∗ 𝐼 𝑚𝑜𝑛𝑜𝑓á𝑠𝑖𝑐𝑜
𝑆 = 3 ∗ 𝑉𝐿 ∗ 𝐼 𝑡𝑟𝑖𝑓á𝑠𝑖𝑐𝑜

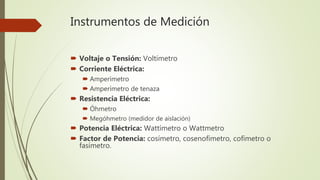

6. Instrumentos de Medición
 Voltaje o Tensión: Voltímetro
 Corriente Eléctrica:
 Amperímetro
 Amperímetro de tenaza
 Resistencia Eléctrica:
 Óhmetro
 Megóhmetro (medidor de aislación)
 Potencia Eléctrica: Wattímetro o Wattmetro
 Factor de Potencia: cosímetro, cosenofímetro, cofímetro o
fasímetro.

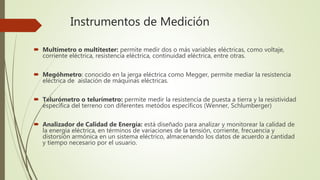

7. Instrumentos de Medición
 Multímetro o multitester: permite medir dos o más variables eléctricas, como voltaje,
corriente eléctrica, resistencia eléctrica, continuidad eléctrica, entre otras.
 Megóhmetro: conocido en la jerga eléctrica como Megger, permite mediar la resistencia
eléctrica de aislación de máquinas eléctricas.
 Telurómetro o telurímetro: permite medir la resistencia de puesta a tierra y la resistividad
específica del terreno con diferentes metódos específicos (Wenner, Schlumberger)
 Analizador de Calidad de Energía: está diseñado para analizar y monitorear la calidad de
la energía eléctrica, en términos de variaciones de la tensión, corriente, frecuencia y
distorsión armónica en un sistema eléctrico, almacenando los datos de acuerdo a cantidad
y tiempo necesario por el usuario.

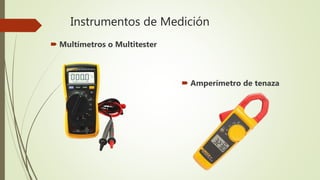

8. Instrumentos de Medición
 Multímetros o Multitester
 Amperímetro de tenaza

9. Instrumentos de Medición

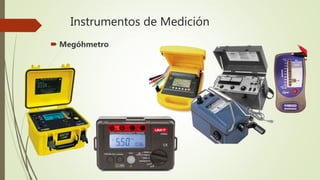

 Megóhmetro

10. Instrumentos de Medición

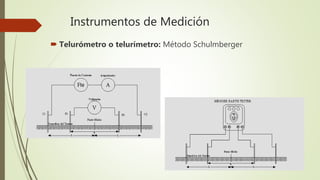

 Telurómetro o telurímetro: Método Schulmberger

11. Instrumentos de Medición

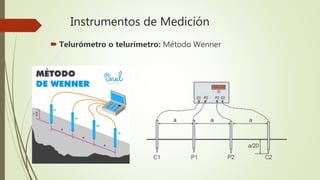

 Telurómetro o telurímetro: Método Wenner

12. Instrumentos de Medición

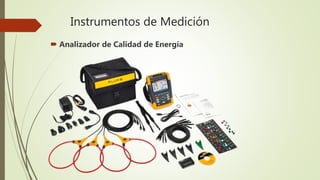

 Analizador de Calidad de Energía

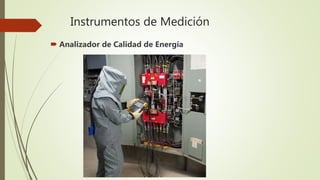

13. Instrumentos de Medición
 Analizador de Calidad de Energía
